Quando a tubulação industrial deve acomodar a expansão térmica e ao mesmo tempo resistir a cargas de choque repentinas,TianshunforneceAmortecedores Hidráulicos para Retenção de Tubosprojetado para ajudar a manter a estabilidade do sistema sob condições operacionais exigentes. Esses dispositivos sensíveis à velocidade permitem o movimento gradual da tubulação durante a operação normal e fornecem restrição dinâmica quando o deslocamento rápido ameaça a integridade da tubulação.
Os amortecedores hidráulicos são dispositivos de restrição dinâmica essenciais em usinas de energia, instalações petroquímicas, refinarias e outras instalações industriais onde os sistemas de tubulação enfrentam forças sísmicas, golpe de aríete, transientes de pressão e distúrbios relacionados a equipamentos. Ao contrário das restrições rígidas convencionais, elas acomodam o movimento térmico lento enquanto resistem ao deslocamento repentino e em alta velocidade. Este artigo explica seus princípios operacionais, componentes principais, considerações de engenharia, aplicações e requisitos de manutenção. Ele também descreve como selecionar equipamentos adequados para projetos específicos de restrição de tubos e como a Tianshun pode atender aos requisitos de tubulações industriais.
Amortecedores hidráulicos são dispositivos mecânico-hidráulicos especializados que restringem o movimento rápido em sistemas de tubulação, ao mesmo tempo que permitem movimento relativamente irrestrito em baixas velocidades. Eles são particularmente valiosos em instalações onde os tubos se expandem, contraem ou se deslocam durante os ciclos operacionais normais, mas devem permanecer controlados durante eventos dinâmicos inesperados.
Um amortecedor hidráulico típico contém um cilindro, pistão, haste do pistão, fluido hidráulico, mecanismo interno de controle de fluxo, vedações e conexões finais. Quando um tubo se move lentamente devido a mudanças de temperatura, o fluido hidráulico flui através de passagens calibradas, permitindo que o pistão se desloque. Quando o movimento excede a velocidade de ativação especificada do dispositivo, a resistência hidráulica aumenta substancialmente, ajudando a conter o tubo.
Os amortecedores hidráulicos geralmente funcionam ao lado de suportes de suporte de carga, em vez de substituí-los. Suspensores de mola, sapatas de tubo e outros suportes suportam o peso do tubo e acomodam o movimento normal, enquanto amortecedores fornecem restrição contra cargas dinâmicas específicas.
Para obter detalhes específicos do projeto, revise as informações do produto Amortecedores Hidráulicos para Retenção de Tubos da Tianshun.
O princípio de funcionamento baseia-se na relação entre a velocidade do pistão e a resistência hidráulica. O dispositivo responde de maneira diferente ao deslocamento gradual e ao movimento repentino, ajudando os sistemas de tubulação a permanecerem flexíveis durante a operação normal, sem sacrificar a restrição dinâmica.
Os tubos industriais sofrem mudanças dimensionais à medida que as temperaturas operacionais aumentam e diminuem. Durante um movimento suficientemente lento, o amortecedor permite que o pistão se desloque através do cilindro com resistência limitada. Isso ajuda a evitar restrições desnecessárias à expansão e contração térmica.
Durante um evento sísmico, golpe de aríete, disparo de turbina ou transiente semelhante, a velocidade do tubo pode aumentar rapidamente. O mecanismo hidráulico interno do amortecedor restringe o fluxo de fluido conforme as condições de ativação especificadas são atingidas.
O aumento da resistência hidráulica torna o movimento adicional do pistão substancialmente mais difícil. O dispositivo então transfere a força de restrição resultante através de suas conexões de montagem para a estrutura de suporte, ajudando a limitar o deslocamento excessivo do tubo.
Uma vez que o transitório diminua, o mecanismo pode retornar ao seu comportamento normal de permissão de movimento, dependendo do projeto. O dimensionamento, a instalação e a manutenção corretos são importantes para garantir que o amortecedor responda conforme pretendido durante toda a sua vida útil.
Amortecedores hidráulicos adequadamente especificados oferecem diversas vantagens de engenharia para sistemas de tubulação industrial.
Uma limitação importante é que os amortecedores hidráulicos não são soluções universais para todos os problemas de vibração. A sua adequação depende das características de movimento, faixa de frequência, casos de carga e requisitos de desempenho do sistema de tubulação. A vibração de baixa amplitude e alta frequência pode exigir uma abordagem de controle de vibração diferente ou complementar.
Os amortecedores hidráulicos são frequentemente considerados para redes de tubulação críticas onde o deslocamento repentino pode afetar a continuidade operacional, a integridade do equipamento ou a segurança da planta.
As principais linhas de vapor, tubulações de água de alimentação e outros circuitos de alta energia podem sofrer cargas dinâmicas durante desligamentos de equipamentos, transientes de pressão ou eventos sísmicos. Os amortecedores ajudam a restringir o movimento quando as condições do projeto assim o exigem.
A tubulação de processo conectada a bombas, compressores, fornos e equipamentos sob pressão pode estar exposta a mudanças rápidas nas condições operacionais. Restrições adequadamente projetadas podem ajudar a controlar cargas transitórias e proteger conexões vulneráveis.
Os sistemas de tubulação relacionados à segurança podem exigir desempenho de restrição cuidadosamente documentado, qualificação ambiental e avaliação sísmica. A seleção deve seguir os códigos de projeto aplicáveis e os requisitos de qualificação, em vez de depender apenas de descrições gerais dos produtos.
O processamento de gás, instalações de gás natural liquefeito e linhas de transferência de alta pressão podem exigir arranjos de suporte especializados para acomodar o movimento operacional e, ao mesmo tempo, controlar eventos dinâmicos específicos.
Juntas de expansão de fole metálico e componentes similares podem ser sensíveis a deslocamento excessivo ou carga externa. Amortecedores posicionados adequadamente podem ajudar a limitar o movimento durante condições transitórias definidas, desde que o arranjo de retenção completo seja projetado para as cargas das juntas e da tubulação.
O desempenho do amortecedor hidráulico depende de vários parâmetros de projeto interconectados. A tabela a seguir resume os valores representativos publicados nas informações do produto da Tianshun. Os requisitos reais devem ser confirmados para o modelo e projeto específico.
| Parâmetro | Faixa ou opção representativa | Consideração de Engenharia |
|---|---|---|
| Capacidade de carga | Aproximadamente 5 kN a 500 kN e acima para unidades personalizadas | Deve acomodar forças de restrição calculadas e casos de carga especificados. |
| Curso padrão | 100, 150, 200, 300 e 500 mm | Deve cobrir o deslocamento térmico esperado e as tolerâncias de instalação. |
| Velocidade de ativação | Normalmente 5–50 mm/s, sujeito à especificação | Deve distinguir o movimento normal do tubo das condições dinâmicas que exigem restrição. |
| Temperatura operacional padrão | Aproximadamente -40°C a +120°C | Verifique a adequação do fluido, das vedações e do material nas temperaturas reais de serviço. |
| Material do cilindro | Opções de aço carbono ou aço liga | A seleção depende das cargas, do ambiente e das especificações do projeto. |

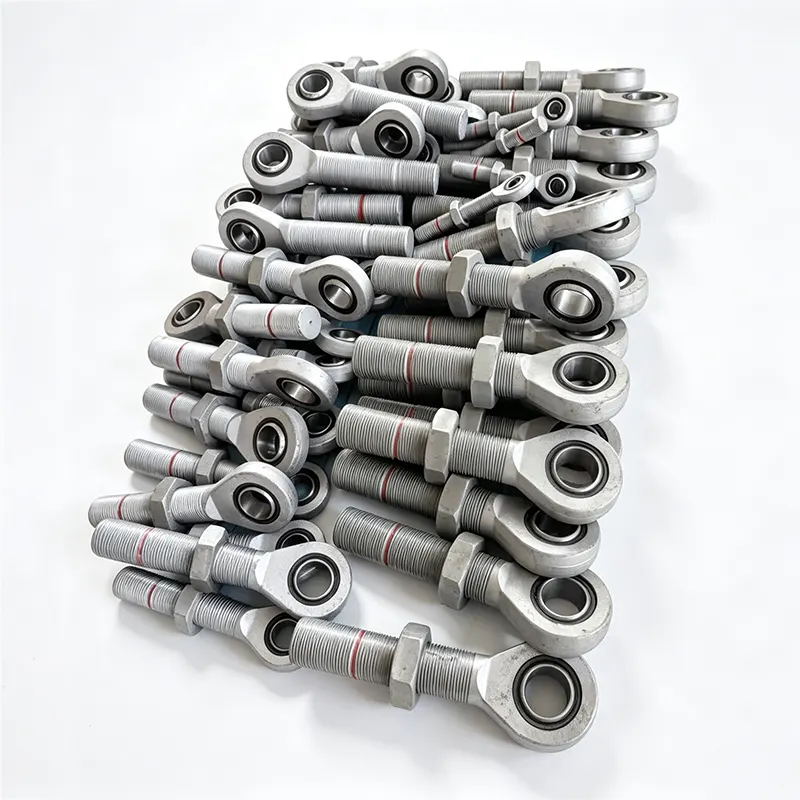

| Terminar conexões | Opções de olhal de haste, manilha, junta esférica e rosca | Deve corresponder à fixação estrutural e à direção de movimento permitida. |
| Teste | Testes funcionais, de pressão e de vazamento conforme especificado | Confirme os registros de inspeção e a documentação necessária antes da aceitação. |
Esses valores são informações indicativas do produto e não substituem uma planilha de dados aprovada ou cálculo específico do projeto. Para serviços nucleares, de alta temperatura ou outros serviços críticos, confirme os requisitos de qualificação aplicáveis diretamente com o fabricante.
A escolha de um amortecedor hidráulico requer coordenação entre análise de tensão da tubulação, projeto de suporte, interfaces de equipamentos e condições do local. A compra baseada apenas no diâmetro nominal do tubo não é suficiente.
Determine se a restrição deve abordar carga sísmica, golpe de aríete, descarga de válvula de segurança, disparos de equipamentos, movimento induzido pelo vento ou outro transitório. O caso de carga aplicável estabelece o desempenho de restrição necessário.
Use a análise de tensão da tubulação aprovada para estabelecer as forças necessárias em tensão e compressão. Verifique a classificação do amortecedor, a resistência da fixação, o aço estrutural, as soldas e os componentes do tubo conectado como parte do caminho de carga completo.
Estabeleça o deslocamento térmico esperado de quente para frio, posição de instalação e possível deslocamento sob as condições operacionais aplicáveis. O curso adequado ajuda a evitar contato indesejado no final do percurso e interferência no movimento normal do tubo.
A velocidade de ativação deve ser adequada à amplitude esperada do movimento normal e aos eventos dinâmicos que exigem restrição. A calibração incorreta pode resultar em resistência indesejada durante a operação de rotina ou resposta inadequada durante um transiente.
Revise as temperaturas ambiente e dos tubos, exposição à corrosão, umidade, compatibilidade de fluidos e quaisquer requisitos ambientais especiais. Aplicações especializadas podem precisar de materiais aprimorados, vedações, revestimentos protetores ou testes de qualificação.
Identifique os códigos de design e especificações de projeto aplicáveis. Dependendo da aplicação, estes podem incluir requisitos relevantes da ASME B31.1, ASME B31.3, padrões MSS ou especificações de serviços nucleares. Confirme as edições exatas, aplicabilidade e escopo de qualificação exigido com o engenheiro responsável.
Para obter informações adicionais sobre equipamentos de suporte complementares, explore os suportes de mola constantes da Tianshun e analise como os componentes selecionados podem trabalhar juntos em um sistema de suporte de tubulação coordenado.
Mesmo um amortecedor hidráulico corretamente selecionado pode ter um desempenho ruim se for instalado incorretamente ou mantido de forma inadequada. A instalação e a inspeção devem seguir as instruções do fabricante e a documentação do projeto aprovada.
A inspeção deve considerar vazamento de fluido hidráulico, corrosão, danos na haste do pistão, conexões soltas, vedações danificadas, deslocamento anormal e evidências de interferência mecânica. Qualquer condição incomum deve ser avaliada de acordo com as instruções de serviço do fabricante.
Os intervalos de inspeção e os cronogramas de revisão devem refletir o manual do equipamento, o ambiente operacional, o histórico de eventos e os requisitos do projeto. As orientações publicadas pela Tianshun indicam inspeções em intervalos de aproximadamente três a cinco anos e possíveis revisões em torno de dez anos sob condições normais de serviço; estes devem ser tratados como orientações gerais e não como requisitos universais. Aplicações críticas para a segurança podem exigir um cronograma diferente.
Após um evento sísmico significativo ou outro transitório baseado no projeto, inspecione o sistema de retenção de acordo com os procedimentos locais aplicáveis antes de retornar o equipamento afetado ao serviço.
Seu objetivo principal é permitir o movimento lento do tubo durante condições normais de operação, ao mesmo tempo em que restringe o deslocamento rápido causado por eventos dinâmicos específicos. Isso ajuda a controlar as cargas transmitidas às tubulações, aos equipamentos conectados e às estruturas de suporte.
Um suporte de mola suporta o peso do tubo enquanto acomoda o movimento térmico. Um amortecedor hidráulico fornece principalmente restrição dinâmica e geralmente não substitui a função de suporte de carga de um suporte. Ambos podem ser usados no mesmo sistema de tubulação para diferentes fins de engenharia.
Comece com a análise de tensão da tubulação aprovada e identifique os casos de carga dinâmica aplicáveis. A seleção deve considerar as forças de restrição, a capacidade de tensão e compressão, o curso, as cargas de montagem e a resistência de todo o sistema de fixação.
Muitos amortecedores hidráulicos suportam instalação horizontal, vertical ou inclinada, mas a orientação permitida depende do projeto. Confirme as instruções do fabricante, a configuração de montagem e quaisquer restrições específicas do projeto antes da instalação.
Sim. A inspeção deve abranger vazamento, corrosão, condição da haste, conexões e desempenho funcional, conforme aplicável. O cronograma de inspeção e revisão deve seguir as orientações do fabricante e os requisitos operacionais da instalação.
Não. Destinam-se principalmente a restringir movimentos rápidos e cargas transitórias específicas. A vibração contínua de baixa amplitude e alta frequência pode exigir análises adicionais e outras medidas de controle de vibração.
Forneça a capacidade de carga necessária, curso, temperaturas operacionais e ambientais, velocidade de ativação, orientação de montagem, conexões finais, tensão do tubo ou desenhos de suporte, condições ambientais e padrões de projeto aplicáveis. Esses detalhes ajudam o fabricante a avaliar a configuração apropriada.
Amortecedores hidráulicos para retenção de tubos desempenham um papel importante em sistemas de tubulação industrial que devem acomodar o movimento térmico rotineiro enquanto resistem a forças dinâmicas repentinas. A seleção correta depende das cargas calculadas, dos requisitos de curso, das características de ativação, dos detalhes de instalação, da compatibilidade dos materiais e dos padrões de design e qualificação aplicáveis. A integração de amortecedores com suportes de tubos e componentes de expansão adequados ajuda a criar um sistema de restrição coordenado, em vez de depender de um único dispositivo para resolver todos os problemas de movimento.
A Tianshun apoia projetos de tubulações industriais com soluções de amortecimento hidráulico e produtos de suporte de tubulações relacionados. Se você estiver planejando uma nova instalação, atualizando um sistema de retenção existente ou adquirindo equipamentos personalizados para condições operacionais exigentes, prepare seus requisitos técnicos eContate-nospara discutir configurações adequadas, considerações de engenharia e opções de cotação específicas do projeto.
