Resumo do artigo: A Suporte de mola variávelé um dispositivo mecânico de suporte de tubulação projetado para transportar cargas de tubulação enquanto acomoda o movimento vertical causado por expansão térmica, contração e mudanças nas condições operacionais. Ao contrário dos suportes rígidos, permite o deslocamento controlado enquanto mantém uma força de apoio previsível. Isto o torna particularmente útil para plantas de processo, usinas de energia, refinarias, instalações químicas, sistemas de GNL e outras aplicações de tubulações industriais. Este guia explica como funcionam os suportes de mola variável, como selecioná-los corretamente, quais fatores técnicos são mais importantes e como a Tianshun pode fornecer soluções padrão e personalizadas para sistemas de tubulação exigentes.
A Suporte de mola variávelé um conjunto de suporte de tubo que utiliza uma mola helicoidal para apoiar uma seção de tubulação enquanto permite movimento vertical controlado. É comumente instalado onde o tubo não pode permanecer em uma elevação fixa porque as temperaturas operacionais fazem com que a linha se expanda ou contraia.
Num suporte rígido convencional, o ponto de apoio permanece essencialmente fixo. Isto pode se tornar problemático quando um tubo quente se expande. O tubo pode tentar mover-se para cima ou para baixo, enquanto o suporte rígido resiste a esse movimento. A interação resultante pode aumentar as cargas transferidas para a tubulação, equipamentos conectados, bicos, membros estruturais e outros pontos de suporte.
Um mecanismo de mola variável fornece uma solução mais flexível. À medida que o tubo suportado se move verticalmente, a mola comprime-se ou estende-se. A sua força de apoio, portanto, muda de acordo com as características de carga-deflexão da mola.
O objetivo não é eliminar o movimento. Em vez disso, o objectivo éapoiar o tubo enquanto permite que o movimento calculado ocorra de maneira controlada.
A Tianshun fabrica suportes de mola variável para aplicações de tubulação industrial e pode fornecer configurações com base na carga, deslocamento, espaço de instalação, requisitos de conexão, condições ambientais e especificações do projeto.
O princípio de funcionamento baseia-se na relação entre a carga da mola e o deslocamento vertical. Quando o tubo está frio, o suporte tem uma carga inicial ou fria especificada. Quando o sistema atinge a temperatura de funcionamento, o tubo pode mover-se verticalmente, alterando a compressão da mola e, portanto, a sua força de suporte.
Por exemplo, uma linha de vapor pode subir à medida que aquece. Se um suporte de mola variável estiver posicionado abaixo dessa linha, a mola pode comprimir à medida que o tubo se move para cima. O suporte continua carregando o peso do tubo, mas a força no suporte muda à medida que a mola percorre sua faixa operacional.
Este comportamento pode ser representado conceitualmente por:
Mudança na carga da mola = Taxa da mola × Movimento vertical
A seleção real deve considerar a análise completa da tensão da tubulação, em vez de depender apenas de um cálculo simples. A taxa de mola, carga quente, carga fria, deslocamento disponível, direção do movimento e variação de carga permitida precisam ser avaliadas em conjunto.
Para muitos sistemas industriais, uma variação controlada na carga de suporte é aceitável. Nestas situações, um design de mola variável pode fornecer uma alternativa económica e tecnicamente adequada a um suporte de mola constante.
A tubulação industrial raramente é estática. Mudanças de temperatura, mudanças de pressão, ciclos de partida e desligamento, condições de fluidos e variações de processo podem influenciar a posição do tubo e suportar cargas.
Sem um acordo de apoio flexível adequado, a restrição excessiva pode contribuir para vários problemas:
Um suporte de mola variável aborda parte deste desafio, fornecendo uma força de suporte que muda à medida que o tubo se move.
Isto é especialmente importante em linhas quentes longas, risers verticais, conexões de equipamentos, sistemas de vapor, tubulações de exaustão, linhas de processo e outros locais onde o deslocamento térmico vertical não pode ser acomodado de forma eficaz por suportes rígidos.

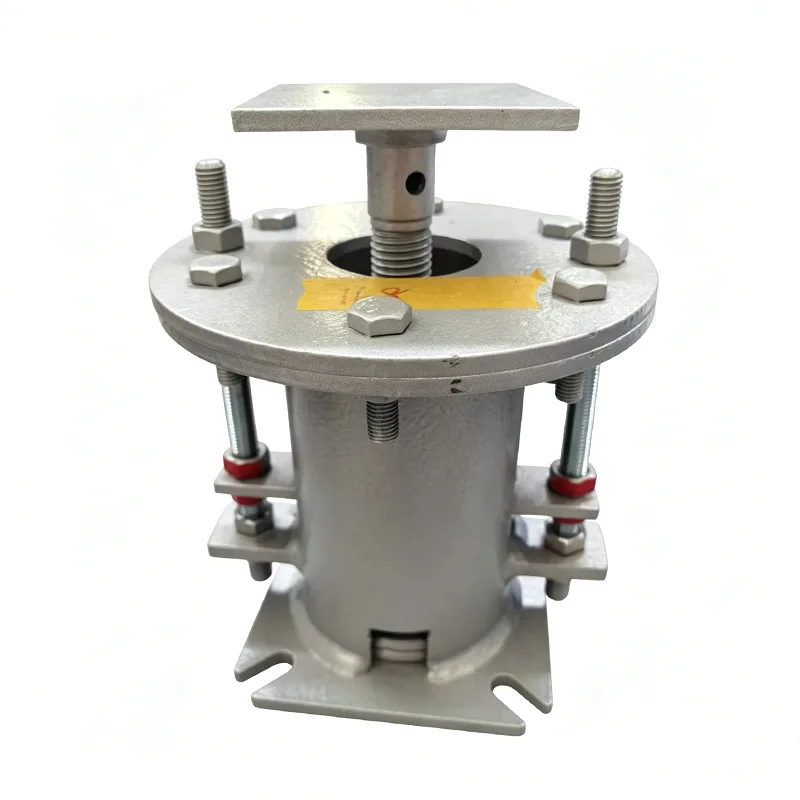

Embora a construção exata varie de acordo com a configuração, um suporte de mola variável típico contém vários elementos essenciais.
| Componente | Material Típico | Função Primária |
|---|---|---|
| Mola helicoidal | Aço mola | Gera a força de suporte controlada e acomoda o deslocamento vertical. |
| Carcaça de Primavera | Aço carbono ou liga especificada | Protege e orienta o conjunto da mola. |
| Placa de carga | Aço carbono ou forjado | Transfere a carga suportada para o mecanismo de mola. |
| Indicador de viagem | Aço inoxidável ou material resistente à corrosão | Mostra a posição da mola e ajuda a verificar o movimento operacional. |
| Conjunto de conexão | Aço carbono ou material especificado | Conecta o suporte da mola ao tubo, estrutura ou fundação. |
| Componentes de ajuste | Aço | Permita que o suporte seja ajustado para a carga e posição de instalação necessárias. |
A primavera em si é particularmente importante. Seu material, tratamento térmico, precisão de fabricação, pré-ajuste e teste de carga afetam diretamente a confiabilidade do suporte acabado.
Tianshun usa materiais de mola como 60Si2MnA ou 50CrVA para projetos aplicáveis e pode configurar o invólucro e os componentes de conexão de acordo com o ambiente operacional e os requisitos do projeto.
A seleção correta começa com dados de engenharia precisos. Escolher um suporte simplesmente de acordo com o diâmetro do tubo não é suficiente porque o suporte da mola responde principalmente à carga e ao movimento, e não apenas ao tamanho do tubo.
Parâmetros de seleção importantes incluem:
| Parâmetro | Exemplo de faixa/consideração | Por que é importante |
|---|---|---|
| Carga Operacional | Aproximadamente 0,2–400 kN dependendo do modelo | Determina a capacidade apropriada da mola. |
| Viagem Vertical | As opções comuns incluem 30, 60, 90, 120 e 180 mm | Deve acomodar o deslocamento calculado do tubo. |
| Direção do Movimento | Para cima ou para baixo | Influencia a instalação e a seleção da mola. |
| Variação de carga | Dependente do projeto; comumente controlado dentro de uma porcentagem especificada | Determina se uma solução de mola variável ou constante é adequada. |
| Material da Habitação | Aço carbono ou material personalizado | Deve suportar condições mecânicas e ambientais. |
A abordagem mais segura é selecionar o suporte a partir da análise de tensão do tubo e do desenho de suporte. Tianshun pode revisar informações de carga quente, carga fria, movimento e dimensões antes de recomendar uma série de molas adequada.
Suportes de mola variáveis e constantes resolvem problemas de engenharia relacionados, mas diferentes. A principal distinção é o quanto a força de apoio muda à medida que o tubo se move.
| Recurso | Suporte de mola variável | Suporte constante de mola |
|---|---|---|
| Força de Apoio | Mudanças com deslocamento vertical | Projetado para permanecer aproximadamente constante |
| Aplicação Típica | Movimento térmico moderado e variação de carga aceitável | Locais críticos que exigem variação de carga muito baixa |
| Construção | Mecanismo de mola relativamente simples | Arranjo mecânico mais complexo |
| Custo | Geralmente mais econômico | Geralmente mais alto |
| Consideração de manutenção | Geralmente direto | Requer atenção ao seu mecanismo mais complexo |
A decisão deve sempre ser baseada nos requisitos de engenharia. Uma mola constante não deve ser automaticamente considerada superior. Onde a variação calculada da carga de suporte for aceitável, um Suporte de Mola Variável pode fornecer a capacidade de movimento necessária sem complexidade desnecessária.
Os suportes de mola variável são amplamente utilizados em instalações industriais onde a tubulação sofre deslocamento vertical significativo.
Para tubulações frias ou isoladas, o suporte de mola também pode ser integrado em um arranjo de suporte mais amplo projetado para proteger o isolamento e manter o desempenho térmico necessário.
Mesmo um suporte de mola variável fabricado corretamente pode ter um desempenho ruim se for instalado ou ajustado incorretamente. A instalação deve, portanto, ser tratada como uma atividade controlada pela engenharia e não simplesmente como uma tarefa de montagem mecânica.
Antes da instalação, verifique:
Um problema frequente em campo é a folga insuficiente. Um suporte pode caber quando o tubo está frio, mas interferir na estrutura de aço próxima após ocorrer o movimento térmico. A verificação de todo o envelope de movimento antes da instalação pode evitar modificações dispendiosas no local.
As instalações externas também requerem proteção adequada contra corrosão. Dependendo do ambiente, aço carbono pintado, componentes galvanizados por imersão a quente, ferragens de aço inoxidável ou sistemas de revestimento especializados podem ser considerados.
Um suporte de mola é um componente mecânico de suporte de carga. A consistência da fabricação, portanto, é importante porque pequenas diferenças nas características da mola ou nas configurações de montagem podem influenciar a reação real do suporte.
Um processo de fabricação confiável deve incluir:
A Tianshun afirma que seus suportes de mola variáveis são testados em carga antes do envio, com testes cobrindo condições de carga especificadas e deslocamento da mola. A documentação de teste pode ser fornecida para pedidos aplicáveis, enquanto a inspeção de terceiros também pode ser organizada quando exigido pelo projeto.
Para projetos de exportação, os clientes devem esclarecer os certificados de materiais exigidos, os planos de inspeção, os requisitos de revestimento, as tolerâncias dimensionais e os padrões aplicáveis antes do início da produção.
A tubulação industrial raramente segue uma única configuração universal. Mesmo quando o mecanismo de mola é padronizado, a instalação circundante pode exigir modificações.
Dependendo do projeto, a customização pode incluir:
Tianshun pode trabalhar a partir de desenhos de engenharia, cronogramas de suporte, dados de tensão de tubos ou especificações do cliente. Fornecer informações precisas na fase de cotação ajuda a evitar conflitos dimensionais e alterações em estágios finais durante a fabricação ou instalação.
Para compradores industriais, o valor de um suporte de mola variável vai além da própria mola. A seleção correta, o controle de fabricação, a documentação e a coordenação da entrega afetam o resultado final do projeto.
A Tianshun concentra-se em produtos de suporte de tubulação industrial e fornece soluções padronizadas e personalizadas de suporte de mola variável. Sua linha de produtos inclui diferentes configurações de suporte de mola e capacidades de carga destinadas a diversos arranjos de tubulação.
As principais vantagens de trabalhar com um fabricante experiente incluem:
Ao solicitar uma cotação da Tianshun, os clientes podem melhorar a precisão da seleção fornecendo a etiqueta de suporte, carga operacional, carga fria, movimento vertical, direção do movimento, elevação da instalação, padrão exigido, tipo de conexão, condições ambientais e espaço disponível.
Seu objetivo principal é apoiar um tubo enquanto permite um movimento vertical controlado. A mola acomoda o deslocamento térmico enquanto a força de suporte muda dentro da faixa operacional especificada.
Geralmente é adequado quando o sistema de tubulação sofre movimento vertical e a mudança resultante na carga de suporte é aceitável de acordo com a análise de tensão da tubulação. Locais críticos com variação de carga extremamente restritiva podem exigir um arranjo de mola constante.
As informações mais úteis incluem carga quente, carga fria, deslocamento vertical, direção do movimento, localização do suporte, dimensões de instalação, disposição da conexão, temperatura operacional e padrões de projeto aplicáveis.
Sim. A Tianshun fornece configurações personalizadas para requisitos como deslocamento especial, dimensões da caixa, arranjos de conexão, materiais, revestimentos e condições de instalação.

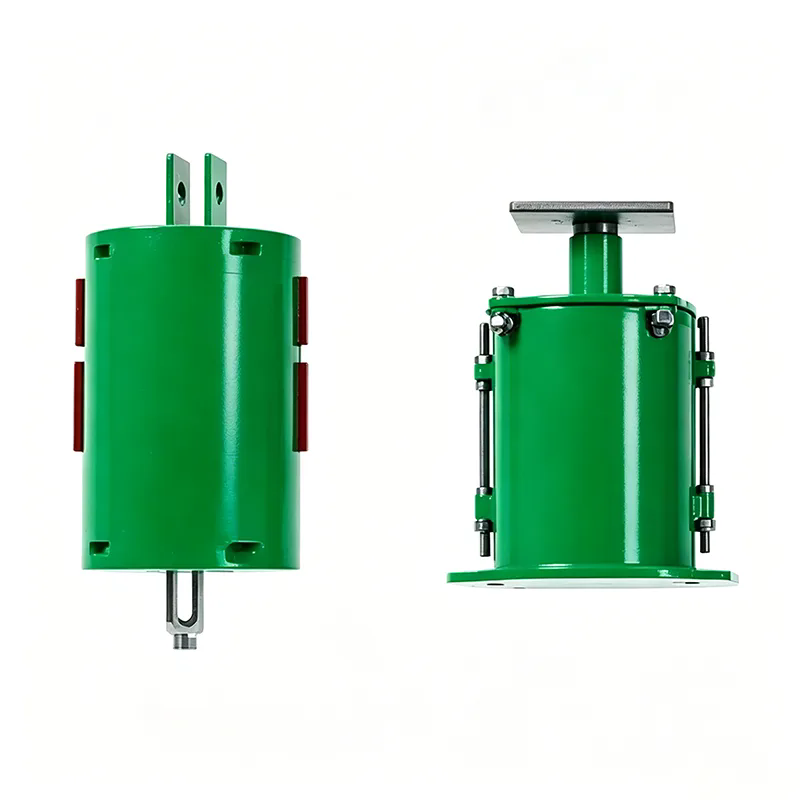

O mecanismo de mola executa a mesma função básica, mas o arranjo de instalação é diferente. Um suspensor de mola é comumente suspenso em uma estrutura suspensa, enquanto um suporte de mola pode ser disposto abaixo ou ao lado do tubo, dependendo do projeto.
Os testes podem incluir a verificação da carga especificada nas posições frias e de operação, verificação do deslocamento, confirmação do ajuste da mola e inspeção do conjunto acabado. O procedimento exato de inspeção depende da especificação do projeto e dos requisitos de compra.
Sim. As aplicações externas exigem consideração adequada de proteção contra corrosão, sistemas de revestimento, drenagem, exposição ambiental e seleção de hardware. A Tianshun pode fornecer opções adequadas de tratamento de superfície para diferentes ambientes operacionais.
Não automaticamente. O tipo de suporte deve ser determinado a partir do layout da tubulação e da análise de tensão. Uma mola variável é apropriada quando é necessária flexibilidade vertical controlada; os suportes rígidos permanecem adequados onde o movimento não é necessário ou onde a restrição faz parte do projeto.
A Suporte de mola variávelfornece uma maneira prática de gerenciar o movimento térmico vertical enquanto mantém um suporte confiável do tubo. Ao permitir que a mola altere sua compressão ou extensão à medida que o tubo se move, ela pode reduzir os efeitos indesejáveis que podem ocorrer quando a tubulação termicamente ativa é excessivamente restringida.
Contudo, uma aplicação bem-sucedida depende de mais do que selecionar uma mola com uma classificação de carga apropriada. Cargas quentes e frias, deslocamento vertical, direção do movimento, variação de carga permitida, folga de instalação, exposição ambiental, configuração de conexão, qualidade de fabricação e requisitos de teste devem ser considerados.
Para geração de energia, petroquímica, processamento químico, GNL, refinaria, siderurgia e outros sistemas de tubulação industrial, o projeto de suporte correto pode ajudar a melhorar a estabilidade mecânica e simplificar a instalação e a manutenção.
Tianshunfornece soluções de suporte de mola variável para aplicações industriais padrão e personalizadas. Se você tiver um desenho de suporte de tubo, cronograma de mola, dados de carga ou um requisito especial de instalação, envie os detalhes do projeto para a equipe Tianshun para avaliação técnica e uma configuração adequada.Contate-noshoje para discutir seus requisitos de suporte de mola variável e obter uma solução prática para seu projeto de tubulação.
