Suporte de mola variável para pipelineé um componente essencial para sistemas de tubulação industrial que sofrem movimento vertical causado por expansão térmica, contração, vibração ou alteração das condições operacionais.Tianshunfabrica soluções de suporte de mola padronizadas e personalizadas projetadas para equilibrar cargas de dutos, acomodar deslocamento controlado e ajudar a proteger equipamentos conectados em aplicações exigentes, como usinas de energia, instalações petroquímicas, sistemas de petróleo e gás e projetos de tratamento de água.
Um sistema de suporte de tubulação adequadamente projetado deve fazer mais do que suportar o peso estático de uma tubulação. A tubulação industrial pode se mover conforme as temperaturas e as condições operacionais mudam, criando forças adicionais em suportes, bicos de equipamentos, válvulas, flanges e conexões estruturais. Um Suporte de Mola Variável para Pipeline usa as características elásticas de uma mola para fornecer suporte contínuo enquanto permite movimento vertical controlado. Este artigo explica seu princípio de funcionamento, componentes principais, especificações técnicas, aplicações, fatores de seleção e considerações de fabricação, ajudando engenheiros e compradores industriais a entender quando o suporte de mola variável é uma solução apropriada.
Índice
- O que é um suporte de mola variável para pipeline?
- Por que é necessário suporte de mola variável?
- Como funciona um suporte de mola variável?
- Quais são as principais especificações técnicas?
- Quais são os componentes principais?
- Quais são as principais vantagens?
- Onde o suporte de mola variável é usado?
- Como você deve selecionar o suporte de mola correto?
- Por que a qualidade de fabricação é importante?
- Como ele se compara a outros suportes de tubos?
- Perguntas frequentes
- Conclusão

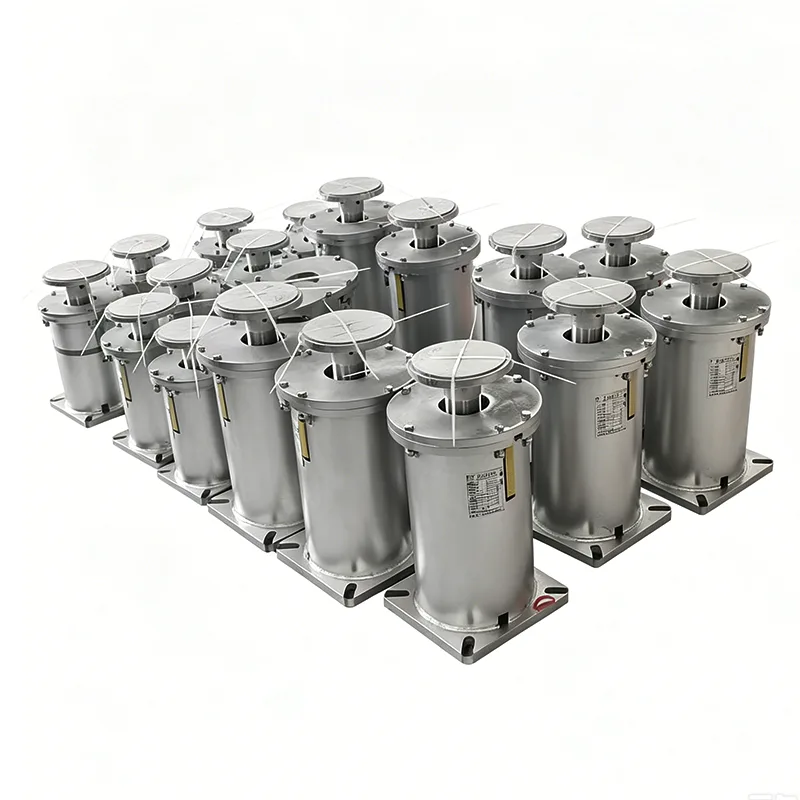

O que é um suporte de mola variável para pipeline?
Um suporte de mola variável para tubulação é um suporte mecânico elástico projetado para suportar o peso da tubulação enquanto acomoda o deslocamento vertical. Em vez de restringir completamente o movimento da tubulação, ele utiliza um mecanismo de mola para fornecer uma força de suporte que muda de acordo com a deflexão da mola.
Este projeto é particularmente útil para tubulações industriais expostas a flutuações de temperatura. Por exemplo, uma tubulação de vapor pode se mover verticalmente à medida que aquece durante a operação e se contrai após o desligamento. Um suporte rígido pode restringir esse movimento e transferir forças indesejadas para o sistema de tubulação. Um suporte de mola variável proporciona flexibilidade controlada enquanto continua a transportar a carga necessária.
A Tianshun fabrica produtos de suporte para dutos desde 2012 e relata o fornecimento de mais de 800.000 conjuntos para projetos industriais em todo o mundo. Sua linha de suporte de mola variável inclui múltiplas configurações, capacidades de carga, opções de deslocamento e soluções personalizadas para diferentes requisitos de engenharia.
Por que é necessário suporte de mola variável?
A engenharia de dutos envolve um equilíbrio entre suporte estrutural e movimento controlado. Uma tubulação deve permanecer adequadamente apoiada sem criar tensões secundárias excessivas quando sua posição muda durante a operação.
- Movimento térmico:Acomoda deslocamento vertical controlado causado por aquecimento e resfriamento.
- Distribuição de carga:Mantém suporte contínuo para tubos e componentes associados.
- Gerenciamento de estresse:Ajuda a reduzir forças excessivas transmitidas aos equipamentos conectados.
- Controle de vibração:Fornece um mecanismo de suporte elástico para operar sistemas de tubulação.
- Proteção do equipamento:Ajuda a reduzir cargas indesejadas em torno de bicos, flanges e conexões sensíveis.
- Flexibilidade de engenharia:Diferentes configurações podem ser selecionadas de acordo com as condições de instalação.
A seleção correta deve ser baseada em parâmetros de engenharia reais e não apenas no diâmetro do tubo. O peso da tubulação, a temperatura operacional, o deslocamento vertical, a posição de instalação e o espaço estrutural disponível influenciam a seleção do suporte.
Como funciona um suporte de mola variável?
O princípio básico de funcionamento baseia-se no comportamento elástico de uma mola. Quando a tubulação se move verticalmente, a mola desvia e sua força de suporte muda correspondentemente. Isto permite que o suporte acompanhe o movimento da tubulação enquanto continua a transportar a carga.
Quando uma tubulação apoiada se move para baixo, a mola é comprimida ainda mais e sua força de suporte aumenta. Quando a tubulação se move para cima, a compressão da mola diminui e a força de suporte diminui. A variação de carga resultante é controlada dentro da faixa operacional projetada.
Esta característica torna os suportes de molas variáveis adequados para sistemas onde o movimento térmico vertical é esperado, mas uma certa variação de carga é aceitável. Para aplicações que exigem variação de força de suporte extremamente baixa em uma grande faixa de deslocamento, os engenheiros podem considerar um suporte de mola constante.
Quais são as principais especificações técnicas?
As especificações técnicas devem corresponder ao projeto real da tubulação. Tianshun oferece múltiplas configurações destinadas a cobrir diferentes condições operacionais industriais.
| Especificação | Faixa ou opção típica | Finalidade de Engenharia |
|---|---|---|
| Configuração de suporte | Tipo A, B, C, D, E, F, G | Fornece flexibilidade de instalação |
| Tamanho da Primavera | Não. 0 – Não. 22 | Corresponde a diferentes requisitos de carga |
| Faixa de viagem | 30, 60, 90, 120, 180 mm | Acomoda diferentes movimentos verticais |
| Carga Operacional | 0,2–400kN | Suporta diferentes cargas de pipeline |
| Direção do Movimento | Para cima / para baixo | Corresponde ao deslocamento térmico esperado |
| Variabilidade de carga | ≤25% padrão | Controla a variação da força de suporte |
| Material da Habitação | Aço Carbono Q235/Q355 | Fornece resistência estrutural |
| Tratamento de superfície | Galvanizado por imersão a quente / pintado | Melhora a durabilidade ambiental |
Como as condições operacionais variam de um projeto para outro, esses valores devem ser tratados como referências de seleção e não como substitutos para cálculos de engenharia específicos do projeto.
Quais são os componentes principais?
Um suporte de mola variável normalmente combina vários componentes mecânicos em um conjunto de suporte controlado. Cada peça contribui para uma operação e instalação confiáveis.
- Mola helicoidal:O elemento elástico primário que gera a força de suporte.
- Placas de conexão superior e inferior:Conecte o suporte ao conjunto da tubulação e aos elementos estruturais.
- Indicador de carga:Fornece informações sobre a posição, carga ou deslocamento da mola.
- Dispositivo de bloqueio:Ajuda a proteger a mola durante o transporte, instalação e comissionamento.
- Carcaça protetora:Ajuda a proteger o mecanismo da mola contra poeira, água da chuva e contaminantes ambientais.
Para projetos industriais exigentes, a seleção de componentes deve considerar a temperatura operacional, a exposição à corrosão, as condições de carga, os requisitos de manutenção e o ambiente de instalação.
Quais são as principais vantagens?
O principal benefício de um suporte de mola variável para dutos é sua capacidade de combinar suporte de carga com movimento vertical controlado. Isto o torna uma escolha prática para muitos sistemas de tubulação termicamente ativos.
- Deslocamento térmico controlado:O mecanismo de mola segue o movimento vertical do tubo sem restringi-lo completamente.
- Variação de carga previsível:A força de apoio muda de acordo com a deflexão da mola dentro da faixa projetada.
- Ampla seleção de especificações:Diferentes tamanhos de molas e faixas de deslocamento permitem que os engenheiros combinem a capacidade de suporte com os requisitos do projeto.
- Instalação flexível:Múltiplas configurações de suporte podem acomodar diferentes arranjos estruturais.
- Conveniência de manutenção:Componentes modulares podem simplificar a inspeção, substituição e manutenção.
- Personalização:Requisitos especiais de carga, deslocamento, material ou dimensionais podem ser considerados para projetos não padronizados.
Onde o suporte de mola variável é usado?
Suportes de molas variáveis são comumente considerados para sistemas de tubulação industrial onde ocorre movimento vertical durante a operação normal. As aplicações típicas incluem:
- Tubulações de vapor e água de alimentação em usinas termelétricas
- Sistemas de tubulação de condensado e auxiliares
- Dutos de processos petroquímicos
- Tubulações de conexão do trocador de calor
- Sistemas de transporte de petróleo e gás
- Estações de compressão de gás natural e câmaras de válvula
- Redes de aquecimento central
- Instalações de tratamento de água e águas residuais
- Sistemas de tubulação a bordo e offshore
Por exemplo, em uma linha de processo de alta temperatura, aquecimento e resfriamento repetidos podem causar alterações na elevação do tubo. Suportes de mola adequadamente selecionados podem acomodar esse movimento enquanto mantêm o suporte para a tubulação durante todo o ciclo operacional.
Como você deve selecionar o suporte de mola correto?
A seleção correta começa com dados precisos do projeto. A compra de um suporte de mola com base apenas no tamanho nominal do tubo pode resultar em uma capacidade de carga ou faixa de deslocamento inadequadas.
Engenheiros e compradores devem preparar as seguintes informações antes de solicitar um orçamento:
- Carga operacional do gasoduto
- Carga instalada ou fria
- Operação ou carga quente
- Deslocamento vertical esperado
- Direção do movimento
- Temperatura operacional
- Peso da tubulação e do isolamento
- Local de instalação e espaço disponível
- Material necessário e tratamento de superfície
- Padrões e documentação de projeto aplicáveis
Fornecer informações completas permite que um fornecedor profissional de suporte de mola variável recomende uma configuração adequada e evite reprojetos desnecessários durante a instalação.
Por que a qualidade de fabricação é importante?
O desempenho do suporte da mola depende muito da precisão da mola, da qualidade do material, da consistência dimensional, da calibração da carga e da qualidade da montagem. Os controles de fabricação são, portanto, importantes quando o suporte se torna parte de um sistema de tubulação industrial crítico.
Tianshun afirma que seu processo de produção inclui inspeção de matéria-prima, fabricação de molas CNC, testes de desempenho de molas, inspeção dimensional do produto acabado, calibração de carga e inspeção pré-entrega. Seu sistema de gestão de qualidade é certificado pela ISO 9001:2015, enquanto a empresa afirma que seus produtos atendem aos padrões internacionais, incluindo requisitos CE e API.
Para grandes encomendas industriais, os compradores também devem considerar se o fabricante pode fornecer registros de inspeção, dados de carga, documentação de material, informações dimensionais e suporte técnico adequados. Esses documentos podem tornar a instalação, o comissionamento e a manutenção futura mais rastreáveis.
Como ele se compara a outros suportes de tubos?
Os suportes de molas variáveis não se destinam a substituir todos os tipos de suporte de tubos. A solução apropriada depende da quantidade de movimento da tubulação e da variação aceitável da força de apoio.
| Fator de comparação | Suporte de mola variável | Suporte para tubo rígido | Suporte Constante de Mola |
|---|---|---|---|
| Movimento vertical | Acomoda movimento controlado | Geralmente restringe o movimento | Acomoda movimentos maiores |
| Variação de carga | Moderado | Pode mudar drasticamente com condições de restrição | Muito baixo |
| Aplicação Típica | Deslocamento térmico geral | Deslocamento mínimo | Grande deslocamento ou sistemas sensíveis |
| Complexidade Estrutural | Médio | Baixo | Mais alto |
| Nível de custo | Médio | Geralmente mais baixo | Geralmente mais alto |
A principal distinção é a relação entre movimento e força de apoio. Um suporte de mola variável permite que a força de suporte mude dentro de uma faixa definida, enquanto um suporte de mola constante é projetado para manter uma força de suporte muito mais consistente em toda a sua faixa de deslocamento.
Perguntas frequentes
Qual a principal função de um Suporte de Mola Variável para Pipeline?
Sua principal função é suportar cargas de tubulações enquanto permite movimento vertical controlado causado por expansão térmica, contração, vibração ou alteração das condições operacionais.
Quando deve ser usado um suporte de mola variável em vez de um suporte rígido?
Um suporte de mola variável deve ser considerado quando a tubulação precisar se mover verticalmente durante a operação. Um suporte rígido é geralmente mais apropriado quando o movimento é mínimo e a restrição é aceitável.
Qual é a diferença entre suportes de mola variáveis e constantes?
Um suporte de mola variável altera sua força de suporte à medida que a mola se desvia. Um suporte de mola constante é projetado para manter uma força de suporte quase constante em toda a faixa de deslocamento especificada, tornando-o útil para aplicações onde a variação de carga deve ser minimizada.
Que informações são necessárias ao solicitar um suporte de mola variável?
Informações importantes normalmente incluem carga operacional, carga fria, carga quente, deslocamento vertical, direção do movimento, temperatura operacional, condições de instalação, espaço disponível, requisitos de materiais e padrões de engenharia aplicáveis.
A Tianshun pode fornecer soluções personalizadas de suporte de molas?
Sim. A Tianshun fornece produtos padronizados, bem como soluções personalizadas para capacidades de carga especiais, requisitos de deslocamento, dimensões, limitações de instalação, materiais e requisitos de tratamento de superfície.
Conclusão
Um selecionado corretamenteSuporte de mola variável para pipelinepode fornecer um equilíbrio prático entre o suporte de carga da tubulação e o movimento térmico controlado. Ao permitir o deslocamento vertical e ao mesmo tempo manter uma força de suporte previsível, ele pode ajudar a gerenciar a tensão da tubulação e proteger os equipamentos conectados na geração de energia, petroquímica, petróleo e gás, tratamento de água e outras aplicações industriais. O modelo mais adequado deve ser sempre selecionado de acordo com a carga real, deslocamento, temperatura, instalação e requisitos estruturais. Com configurações padronizadas, recursos de personalização, procedimentos de controle de qualidade e suporte técnico, a Tianshun pode fornecer soluções de suporte de molas para uma ampla gama de projetos de tubulações industriais. Se você estiver planejando um novo sistema de tubulação, substituindo suportes existentes ou avaliando uma solução personalizada de suporte de molas,Contate-noscom seus requisitos técnicos para discutir a configuração e cotação apropriada do produto.
