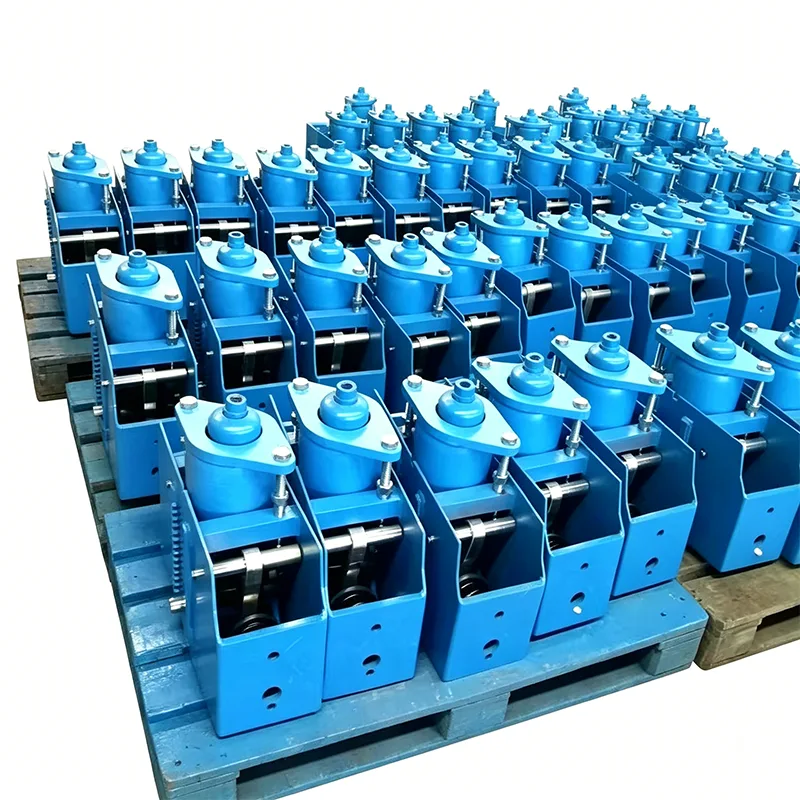

Suporte de mola constante cantilever

Em grandes sistemas de tubulações industriais, quando as tubulações sofrem deslocamento vertical significativo, os suportes de molas comuns produzirão variações de carga perceptíveis, que por sua vez exercem enorme tensão adicional nos equipamentos sensíveis conectados (como turbinas a vapor, caldeiras, compressores, etc.). Aproveitando 14 anos de acumulação técnica em tecnologia de suporte de dutos, a Yangzhou Tianshun Pipeline Technology Co., Ltd. desenvolve e fabrica profissionalmente suporte de mola constante cantilever. Este produto adota o princípio do equilíbrio de momentos para garantir que a força de apoio permaneça constante durante todo o deslocamento vertical da tubulação. Esse recurso o torna um dispositivo de suporte crítico para sistemas de tubulações de grande deslocamento e cenários onde a taxa de mudança de carga deve ser rigorosamente controlada. Evita efetivamente a transferência de força desfavorável no sistema de dutos e garante a operação segura do equipamento principal.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Especificações Técnicas do Produto

Tabela de especificações do suporte de mola constante	Exemplo
Modelo/Série	PH, LH, CA, CS, TH
Capacidade de carga (operacional)	0,1 kN - 500 kN
Viagem total	50mm, 100mm, 200mm, 400mm
Viagem real	Até 600 mm
Desvio de Carga (Tolerância)	±5% (Padrão) / ±3% (Alta Prec.)
Posição de instalação	Horizontal/Vertical
Acabamento da Habitação	Galvanizado por Imersão a Quente / Epóxi
Temperatura operacional.	-20°C a +80°C (ambiente)
Material da bobina de mola	60Si2Mn/50CrVA
Faixa de ajuste de carga	±10% (ajuste de campo)

Estrutura Central e Propriedades Mecânicas

Nosso suporte de mola constante cantilever adota uma estrutura combinada de precisão de alavanca cantilever e mola, transformando equilíbrio mecânico complexo em produtos de engenharia confiáveis. Seus principais parâmetros técnicos e características estruturais são os seguintes:

Dimensão Técnica	Indicadores de desempenho e valor de engenharia
Taxa de alteração de carga	A taxa teórica de mudança de carga é zero (desvio real ≤5%), proporcionando força de suporte constante e eliminando completamente o estresse adicional.
Capacidade de deslocamento vertical	Suporta compensação de deslocamento vertical de 0~300 mm ou até maior, especialmente projetada para sistemas de tubulações de grande deslocamento.
Vantagens da estrutura cantilever	Adota design de alavanca cantilever, com estrutura compacta e pequena ocupação de espaço, adaptando-se a ambientes complexos de instalação no local.
Material e anticorrosão	Os componentes principais de suporte de carga são feitos de liga de aço de alta resistência, com revestimento galvanizado por imersão a quente ou anticorrosivo na superfície, adaptando-se às duras condições de trabalho.

Aplicação de engenharia e adaptabilidade no local

Em aplicações práticas de engenharia, a instalação de dutos frequentemente enfrenta restrições de espaço complexas. Nosso suporte cantilever de mola constante aborda totalmente os pontos problemáticos da construção no local:

Configuração precisa do estado frio: Antes da entrega, pré-comprimimos e travamos a mola na posição de carga no estado frio de acordo com as condições de tensão da tubulação e os requisitos de deslocamento térmico fornecidos pelos clientes. Durante a instalação no local, apenas o ajuste fino da coluna roscada é necessário para atingir o estado de projeto, encurtando bastante o período de construção.

Métodos de enraizamento flexíveis: A estrutura cantilever adapta-se a várias condições de enraizamento. Quer se trate de vigas de estrutura de aço, fundações de concreto ou corpos de equipamentos, o enraizamento estável pode ser alcançado através de conectores de raiz correspondentes (como placas individuais soldadas, braços cruzados de braçadeira de tubo, etc.).

Status de operação visualizado: Equipado com placas indicadoras de deslocamento de alta precisão e balanças de carga, o pessoal de operação e manutenção pode avaliar intuitivamente se a tubulação está na posição de trabalho projetada sem desmontar a carcaça, facilitando a inspeção diária e a manutenção preventiva.

Rigoroso sistema de fabricação e controle de qualidade

Testes internos abrangentes são realizados em cada produto antes do envio

Antes do envio, cada produto passa por um processo completo de testes internos. Este processo inclui inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Esclarecimento sobre acreditação de terceiros

Os testes internos não são iguais aos testes de terceiros credenciados pela ILAC. Se forem necessários testes testemunhados por terceiros ou testes laboratoriais, eles poderão ser fornecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Este serviço abrange análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos disponíveis incluem Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Curvas de deslocamento de carga estão incluídas.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens distintivas

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

Mais do que um fornecedor doméstico padrão

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também ajudamos a organizar testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Por que escolher o suporte de mola constante cantilever da Tianshun?

Herança técnica profunda: Contando com 14 anos de experiência no setor e uma equipe profissional de P&D, oferecemos suporte técnico completo ao processo, desde a análise de tensão da tubulação, cálculo de seleção de tipo até orientação de instalação.

Verificação de projetos globais: Os produtos têm operado de forma estável em projetos de energia, petroquímicos e energéticos em mais de 40 países ao redor do mundo, resistindo aos testes de partidas/desligamentos de múltiplas unidades e condições de trabalho extremas.

Capacidade de serviço personalizada: Para restrições de espaço especiais ou requisitos de carga fora do padrão, podemos fornecer projetos personalizados de estrutura cantilever e soluções de engenharia.

Garantia pós-venda confiável: Estabelecemos um arquivo completo do cliente e um mecanismo de resposta, fornecendo avaliação de condição, redefinição de carga e orientação de substituição durante a manutenção de desligamento, reduzindo os riscos de operação e manutenção de usinas de energia.
