Ganchos de mola resistentes à corrosão para suspensão e vibração de tubulações aéreas

A maioria das pessoas os chama de cabides de mola, alguns os chamam de suportes de mola e, no campo, você ouvirá os dois. Na Tianshun, não nos prendemos ao nome – o que importa é que quando um tubo precisa ficar pendurado em uma viga estrutural e ainda se mover livremente com os ciclos térmicos, a montagem funciona. Há 14 anos que os construímos para centrais eléctricas, racks de tubos de refinarias e linhas de processamento e os nossos suportes de mola estão a segurar tubos em mais de 45 países neste momento.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

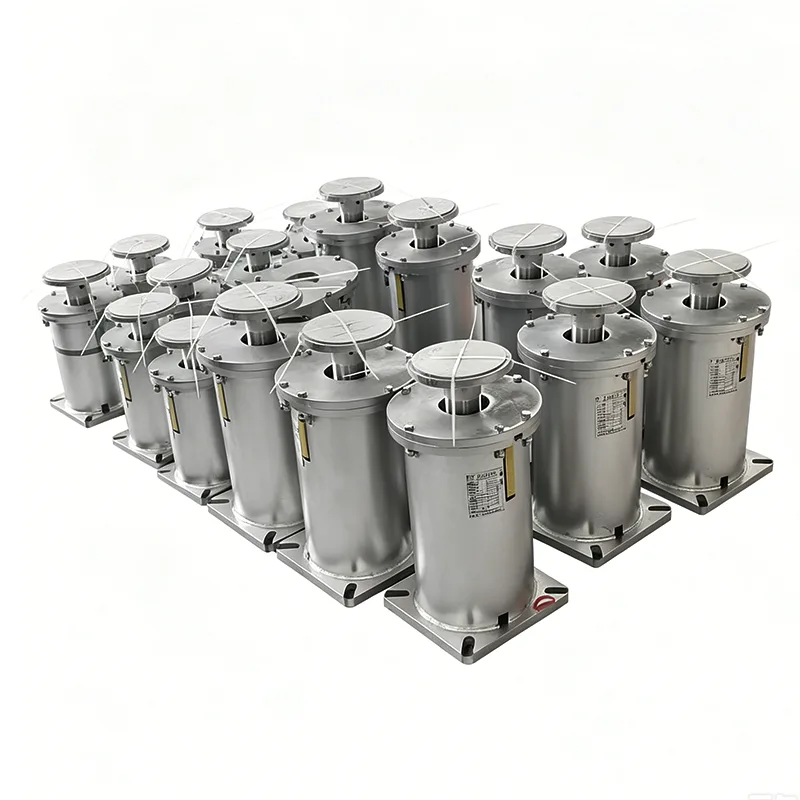

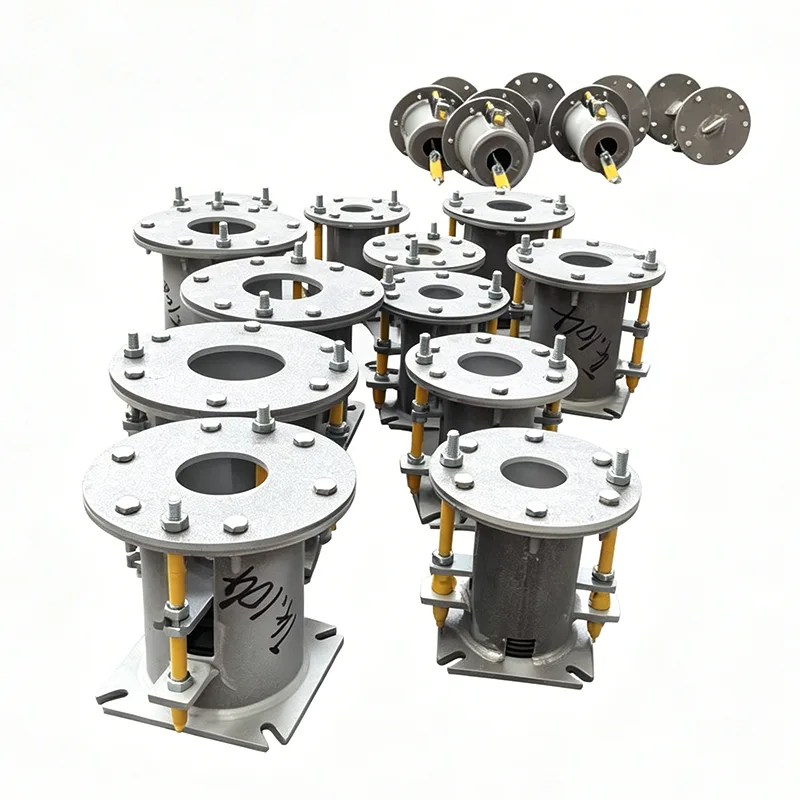

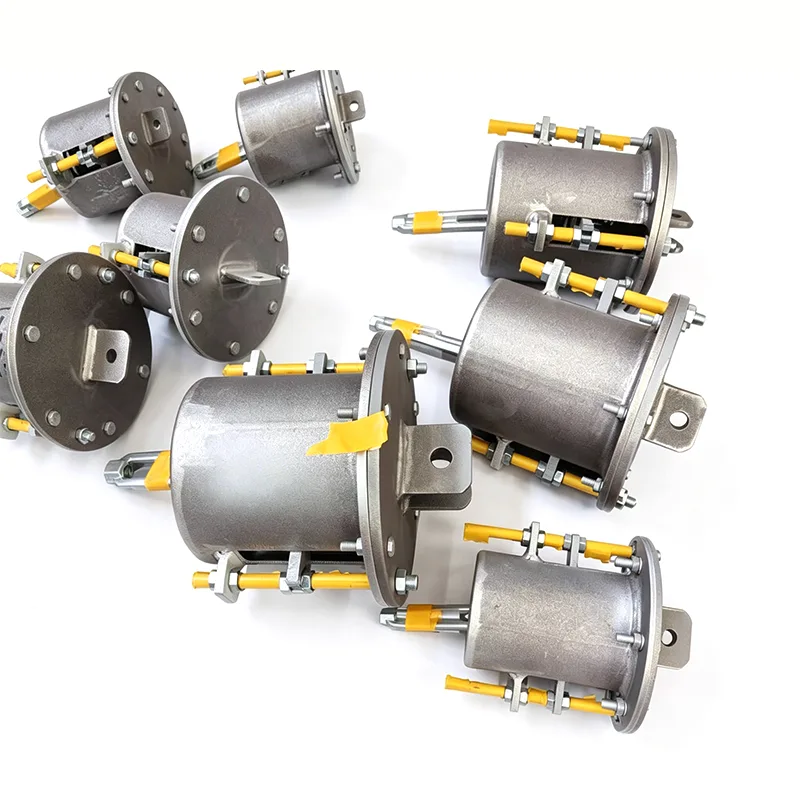

Um cabide de mola faz duas coisas ao mesmo tempo: carrega todo o peso do tubo por cima e viaja com o tubo à medida que ele se expande ou contrai. Ao contrário de uma haste de suspensão rígida, que fica pendurada ali, uma suspensão de mola permanece engatada durante toda a amplitude de movimento. Isto é especialmente importante em longos trechos retos de tubos elevados, onde o crescimento térmico pode aumentar rapidamente. Para linhas onde a carga deve permanecer quase constante, independentemente da distância percorrida pelo tubo, muitos projetos combinam isso comsuportes de mola constantena mesma prateleira. Para linhas menos críticas, padrãosuportes de mola variáveismuitas vezes fazem o trabalho - mesmo estilo de caixa de suporte de mola, apenas um arranjo interno de mola diferente.

Onde os suportes de mola cabem em um sistema de tubulação

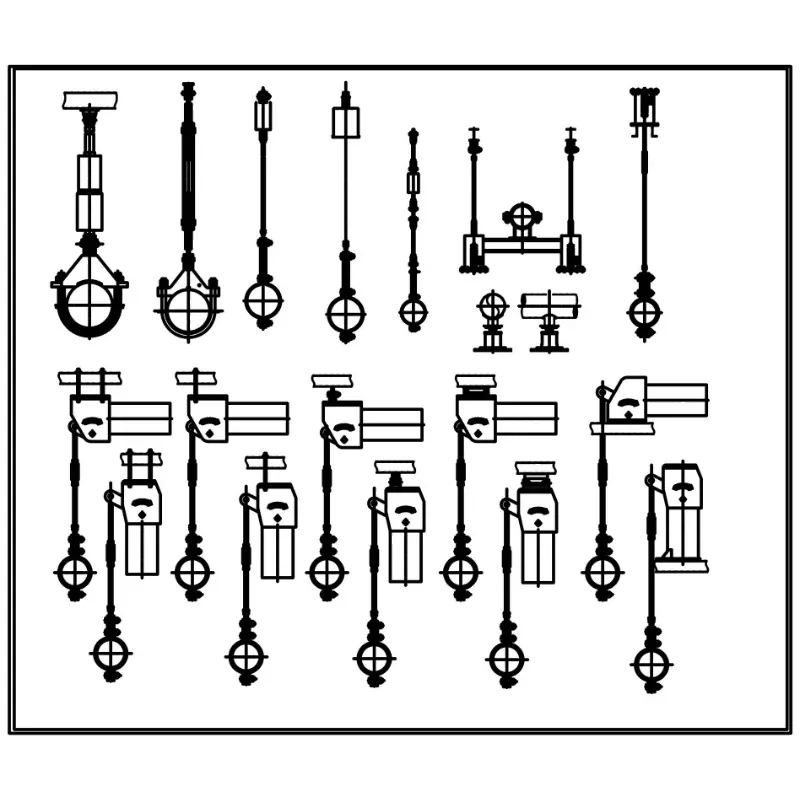

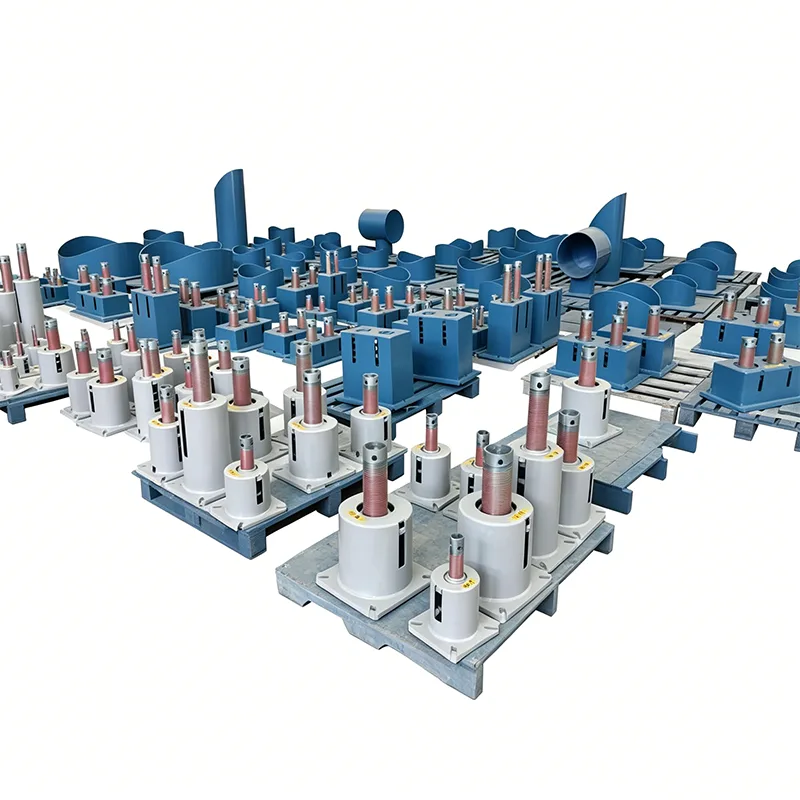

Um cabide de mola não funciona sozinho. Em um rack de tubos típico, você verá suportes de mola trabalhando ao lado de suportes de tubos rígidos e sapatas de tubos que suportam o peso em elevações mais baixas. Em pontos de ligação de alta temperatura ou perto de conexões de equipamentos, os suportes são frequentemente especificados porque liberam espaço no chão e dão espaço para o tubo se mover em múltiplas direções. Quando a linha está fria ou resfriada, emparelhar o suspensor com suportes de tubo pré-isolados no ponto de fixação evita a formação de gelo e mantém o sistema de isolamento intacto. Muitas especificações de projeto também se referem a toda a montagem simplesmente como parte de um pacote de suportes de mola – a diferença é apenas a montagem superior versus a montagem inferior.

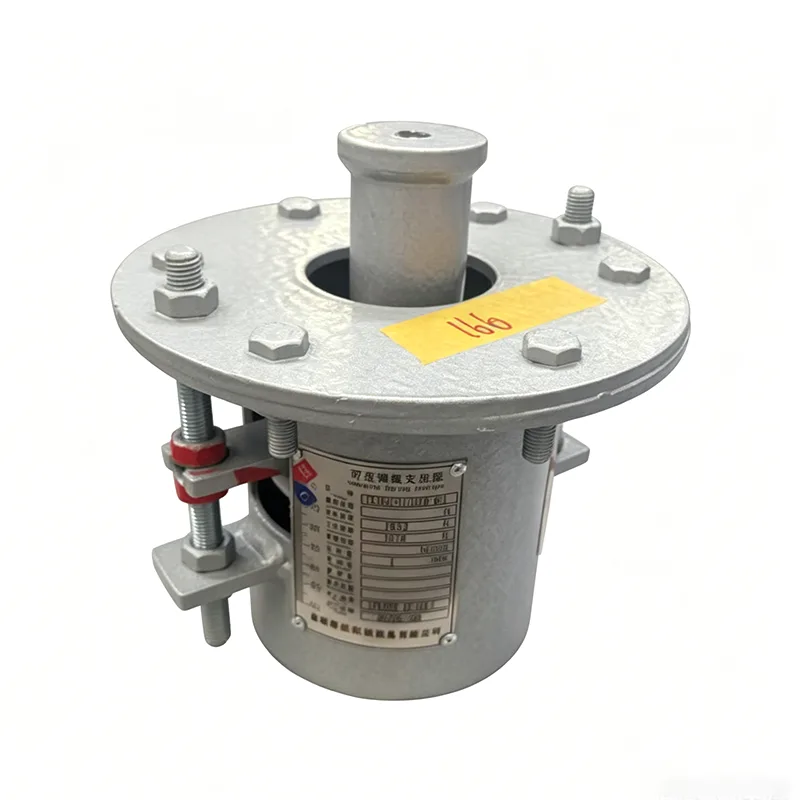

O que entra em uma montagem de suporte de mola

Um cabide de mola não é apenas uma mola em lata. É uma assembleia. Aqui está o que normalmente usamos:

Cada lote de material possui relatórios de teste de moinho e nós os rastreamos até o número do calor. Se a sua especificação requer certificação 3.2 (EN 10204), nós temos tudo sob controle.

Padrões que construímos

Fabricamos cabides de mola para atender:

ANSI/MSS SP-58 — Suportes e Suspensões para Tubos

ASME B31.3 – Tubulação de Processo

GB/T 17116

Especificações DIN, JIS ou específicas do projeto quando necessário

Nossa fábrica opera sob a norma ISO 9001:2015, o que significa procedimentos documentados em todas as etapas, desde a entrada da matéria-prima até o teste de carga final.

Perguntas que recebemos

Q1: Quando devo usar um suporte de mola em vez de um suporte de mola montado na base?

Quando o tubo corre em elevação e não há plataforma de aço embaixo para sentar. Racks de tubos, linhas aéreas e tubulações de cobertura de caldeiras são casos clássicos. Os cabides são fixados em aço suspenso e descem até o tubo. É sobre onde está o seu ponto de apoio, não sobre o mecanismo de mola.

Q2: Posso obter a mesma faixa de carga em um suporte e em uma mola base?

Geralmente, sim. Nossos cabides de molas variáveis ​​cobrem algumas centenas de quilogramas até mais de 20 toneladas por cabide. Cabides de mola constantes ficam mais altos. Se você precisar de algo realmente pesado – digamos 40 toneladas em uma haste – podemos construí-lo, mas faz mais sentido falar conosco primeiro para que possamos analisar as opções de distribuição de carga.

Q3: Como você testa cabides de mola?

Ajustamos a mola para a carga especificada, executamos todo o seu curso e verificamos se a força permanece dentro da tolerância. Para suportes de mola constantes, plotamos a curva carga-deflexão e confirmamos que ela está plana dentro da margem do projeto. As escalas de deslocamento são verificadas e todas as conexões são inspecionadas quanto à qualidade da rosca e integridade da solda.

Q4: Qual é o seu prazo de entrega padrão?

Para montagens de suporte padrão com faixas de carga comuns, 20 a 25 dias. Se você precisar de ferragens em aço inoxidável 304, revestimentos especiais ou viagens fora do padrão, calcule 30 a 40 dias. Grandes pacotes de projetos recebem um cronograma de produção dedicado e nós lhe daremos um compromisso firme de entrega com a cotação.

Q5: Como eles são enviados?

Os conjuntos de cabides são divididos em peças manejáveis ​​– alojamento da mola, conjunto de hastes e braçadeira – embalados juntos em caixas de madeira com forro à prova d’água. Cada caixa é etiquetada com o número da etiqueta do suporte para que a equipe do local possa combiná-la imediatamente com o desenho do suporte do tubo.

Personalização que tratamos regularmente

Muitos clientes pensam que os cabides de mola só vêm como itens padrão de catálogo. Não é assim que trabalhamos. A maioria dos cabides de molas que enviamos tem pelo menos um detalhe personalizado, seja ele:

Curso estendido para acomodar grandes movimentos sísmicos

Comprimentos de haste personalizados para folgas aéreas específicas

Construção em aço inoxidável para ambientes costeiros ou corrosivos

Material de mola de alta temperatura para linhas que funcionam acima de 400°C

Sistemas de pintura especiais – epóxi, primer rico em zinco ou revestimento marítimo

Você não precisa encaixar seu cachimbo em nosso cabide. Nós construiremos o cabide no seu cachimbo.

O que aprendemos com projetos reais

Alguns pontos práticos que vale a pena conhecer se você estiver escrevendo uma especificação de suporte de tubo:

Em corridas longas e retas, não conserte todos os pontos de apoio. Deixe os cabides de mola absorverem o crescimento e coloque as âncoras estrategicamente. Podemos ajudar a definir quais suportes vão para onde, se o seu engenheiro de tensão do tubo fornecer os dados de movimento.

Se o tubo estiver isolado, especifique o tipo de braçadeira e o alinhamento na frente. A adaptação do isolamento em um ponto de suspensão após a instalação é complicada e cara.

Para instalações externas em áreas úmidas ou costeiras, especifique ferragens de aço inoxidável ou pelo menos galvanização por imersão a quente. As hastes de aço carbono parecem boas no primeiro dia, mas não ficarão assim depois de duas estações chuvosas.

O Caminho Tianshun

Não somos uma empresa comercial que coloca peças de terceiros em nossa caixa. Nós os fabricamos em nossa própria fábrica em Yangzhou. Compramos o aço, usinamos os componentes, enrolamos e testamos as molas, montamos as unidades, pintamos, embalamos e enviamos. Não há etapa intermediária onde a qualidade se perde.

Ao longo dos anos, fornecemos pacotes completos de suportes de mola para projetos que funcionaram sem problemas durante a inicialização e anos de operação. É por isso que mais de 70% dos nossos clientes voltam - não porque somos os mais baratos (somos justos, não baratos), mas porque os cabides chegam na hora certa, se ajustam aos desenhos e continuam fazendo seu trabalho.

Se você está avaliando um projeto que exige suportes de mola, suportes de mola constantes ou sapatas de tubo pré-isoladas, envie-nos suas folhas de dados ou marcações. Elaboraremos uma cotação adequada - direto da fábrica, sem marcações ocultas - e, se desejar, orientaremos você na lógica de design por trás de nossa seleção. Você também pode visitar a fábrica e ver a linha de produção por si mesmo.
