Como um fabricante experiente de suporte para dutos,TianshunforneceSuporte deslizante de tubo pré-isoladosoluções projetadas para acomodar o movimento térmico, mantendo a continuidade do isolamento. Esses conjuntos integrados ajudam os projetos industriais a reduzir as pontes térmicas, simplificar a instalação e melhorar a confiabilidade dos sistemas de tubulação isolados.
Um suporte deslizante de tubo pré-isolado combina isolamento resistente com uma interface deslizante de baixo atrito, permitindo que as tubulações se expandam e contraiam sem comprometer a proteção térmica. Ao contrário dos suportes convencionais que exigem que o isolamento seja cortado e reconstruído no local, um design integrado ajuda a manter um envelope de isolamento contínuo e uma barreira de vapor mais confiável. Este artigo explica como funcionam esses suportes, quais materiais se adequam a diferentes temperaturas operacionais, como selecionar a configuração correta e o que os engenheiros devem considerar ao especificar um suporte para vapor, água gelada ou serviço criogênico.
1. O que é um suporte deslizante de tubo pré-isolado?
2. Como funciona o sistema de deslizamento e isolamento?
3. Quais são os principais benefícios da engenharia?
4. Quais materiais são adequados para diferentes temperaturas?
5. Como você seleciona o suporte correto para deslizamento de tubo?
6. Onde são usados os suportes deslizantes de tubo pré-isolados?
7. O que os compradores devem verificar antes de fazer o pedido?
9. Como a Tianshun pode apoiar seu projeto?

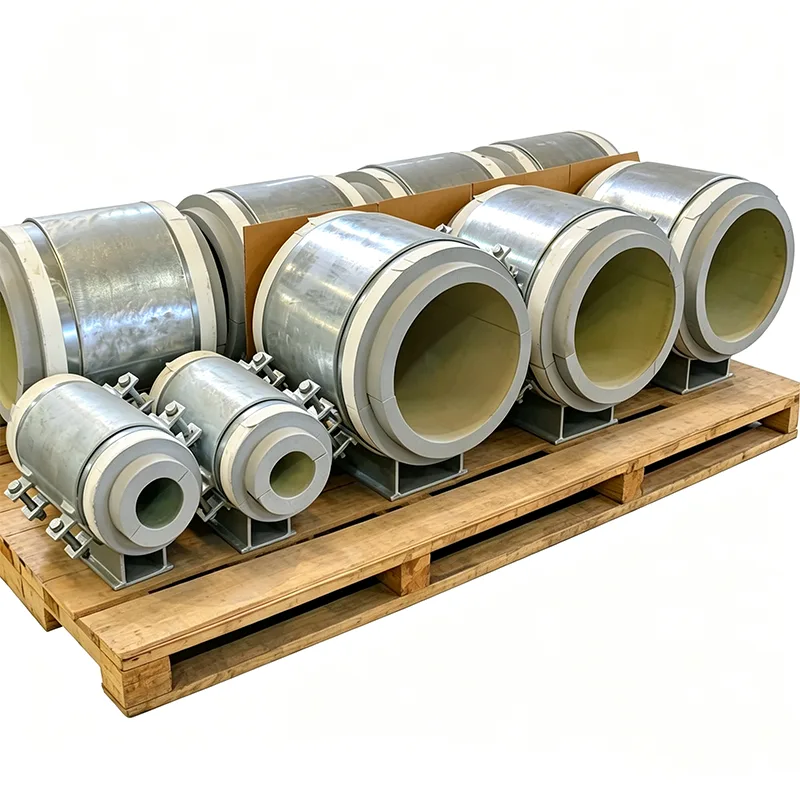

Um suporte deslizante de tubo pré-isolado é um componente projetado que suporta uma tubulação isolada enquanto permite movimento controlado ao longo de seu eixo. Ele integra um suporte estrutural, um bloco de isolamento de suporte de carga e uma interface deslizante em uma montagem coordenada.
As tubulações industriais sofrem mudanças dimensionais à medida que as temperaturas operacionais aumentam e diminuem. As linhas de vapor se expandem durante a inicialização, as tubulações de água gelada experimentam condições térmicas diferentes das do ambiente e as tubulações criogênicas se contraem significativamente durante a operação. Se o sistema de suporte impedir o movimento necessário, forças excessivas poderão se desenvolver nas conexões dos tubos, bocais do equipamento, âncoras e outros pontos estruturais.
Os apoios convencionais podem criar outro problema: o isolamento é frequentemente interrompido no local do apoio. Os trabalhadores do local podem precisar cortar o isolamento ao redor da sapata de metal e depois reconstruir o envelope protetor. O mau alinhamento, o isolamento comprimido ou a vedação incompleta podem reduzir o desempenho térmico.
Um suporte deslizante pré-isolado aborda esses desafios combinando isolamento térmico e movimento controlado em uma unidade montada em fábrica. O projeto deve corresponder à carga, temperatura, especificação de isolamento e deslocamento esperado da tubulação.
A montagem é projetada para transferir a carga do tubo para a estrutura de suporte, mantendo o mecanismo deslizante separado da função de isolamento primário. Cada componente tem uma finalidade específica de engenharia.
Um bloco de isolamento rígido suporta a carga do tubo enquanto limita a transferência de calor entre o tubo e a estrutura de aço. Seu material, espessura, resistência à compressão e geometria devem ser adequados à temperatura de projeto e às condições de carga. O bloco deve ser verificado em relação à operação, instalação e cargas de teste aplicáveis.
Uma configuração típica usa uma superfície deslizante de aço inoxidável polido combinada com uma almofada deslizante impregnada de PTFE ou grafite. A disposição precisa depende do design. A interface permite o movimento axial enquanto ajuda a controlar o atrito e as forças resultantes transmitidas à estrutura de suporte.
O curso de deslizamento necessário deve ser determinado a partir da análise de tensão da tubulação. Os projetistas devem considerar o deslocamento previsto, a direção do movimento, o coeficiente de atrito, as reações de apoio e uma tolerância apropriada para as condições do projeto.
Para serviços frios e criogênicos, o controle da umidade é particularmente importante. Um flange de vedação integrado pode fornecer um ponto de conexão definido para a camisa de isolamento adjacente e a barreira de vapor. A vedação correta do campo ajuda a limitar a entrada de umidade, que pode degradar o desempenho do isolamento e aumentar os riscos de corrosão.
A interface deslizante também precisa de proteção adequada contra detritos de construção, água e outros contaminantes. O invólucro final e os detalhes de vedação devem ser confirmados em relação aos desenhos aprovados pelo fabricante.
A integração de funções de isolamento e deslizamento pode melhorar a consistência da instalação e reduzir problemas comuns em locais de suporte de tubos.
Esses benefícios dependem de engenharia e instalação corretas. Um suporte deslizante não pode compensar um modelo incorreto de tensão do tubo, resistência de isolamento inadequada, deslocamento insuficiente ou uma barreira de vapor mal vedada.
A seleção do material é uma das etapas mais importantes na especificação de um suporte deslizante de tubo pré-isolado. O isolamento deve suportar a temperatura de serviço e a carga compressiva, mantendo ao mesmo tempo um desempenho térmico aceitável. Os materiais deslizantes também devem ser compatíveis com os requisitos esperados de carga, movimento, ambiente e manutenção.
| Aplicativo | Material de isolamento potencial | Consideração de seleção de chave |
|---|---|---|
| Água gelada e salmoura | PIR de alta densidade | Condutividade térmica, resistência à umidade e resistência à compressão |
| Tubulação de processo de baixa temperatura | PIR ou vidro celular | Temperatura de projeto, controle de vapor e capacidade de carga |
| Tubulações criogênicas | Vidro celular | Adequação para temperaturas extremamente baixas e proteção contra umidade |
| Linhas de processo a vapor e a quente | Silicato de cálcio | Classificação de temperatura, resistência mecânica e desempenho térmico |
| Aplicações especializadas de alta temperatura | Isolamento à base de perlita ou microporoso | Limites de temperatura e comportamento compressivo específicos do projeto |
Conforme descrito na página do produto Suporte deslizante de tubo pré-isolado Tianshun, as opções de materiais podem cobrir condições de serviço que variam de aproximadamente -196°C a +650°C, dependendo do isolamento selecionado e do projeto específico. Esses pontos finais não devem ser interpretados como uma classificação universal para todas as configurações.
Os engenheiros devem confirmar a temperatura operacional permitida, a resistência à compressão na temperatura de projeto, a espessura do isolamento, os limites do material deslizante e a compatibilidade de todos os componentes antes de aprovar uma especificação final.
A escolha de um suporte baseado apenas no diâmetro nominal do tubo pode levar a revisões dispendiosas do projeto. Uma especificação confiável considera os requisitos mecânicos, térmicos e de instalação em conjunto.
Identifique a temperatura operacional normal, as temperaturas mínimas e máximas de projeto, as condições de pressão e os cenários relevantes de inicialização ou desligamento. Esses fatores influenciam a seleção do isolamento e o movimento esperado da tubulação.
Forneça o peso operacional do tubo, o peso do fluido, o peso do isolamento e do revestimento, as cargas dinâmicas aplicáveis e as cargas de hidroteste relevantes. O bloco de isolamento deve ser verificado em relação ao caso de carga aplicável e não apenas ao peso operacional normal.
Use a análise de tensão da tubulação aprovada para estabelecer o movimento esperado no local de suporte. Confirme a direção de deslocamento, o deslocamento do projeto, as dimensões da interface deslizante e a folga necessária.
Especifique o diâmetro externo do tubo, o material de isolamento, a espessura do isolamento e os requisitos de barreira de vapor. A geometria do suporte deve alinhar-se com o sistema de isolamento adjacente e evitar a criação de lacunas ou transições de vedação vulneráveis.
Determine se o suporte requer uma configuração deslizante padrão, placas guia laterais ou outras restrições específicas do projeto. Os suportes guiados podem permitir o movimento axial enquanto limitam o deslocamento lateral, mas os locais de restrição devem ser coordenados com o projeto geral de tensão da tubulação.
Para uma visão mais ampla das configurações de suporte, revise a linha de suportes para tubos industriais da Tianshun e coordene o suporte selecionado com o cronograma completo de suporte do projeto.
Esses suportes são particularmente úteis quando uma tubulação necessita de proteção térmica e movimento controlado. As aplicações comuns incluem:
Considere uma tubulação de água gelada instalada em um edifício industrial úmido. Se um suporte de aço convencional interromper o isolamento, poderá ocorrer condensação em torno do suporte, contribuindo potencialmente para a corrosão e deterioração do isolamento. Um suporte deslizante pré-isolado adequadamente selecionado pode reduzir esta ponte térmica e permitir que o tubo se mova conforme projetado.
O resultado real depende da especificação do isolamento, das cargas de suporte, das condições ambientais, da qualidade da instalação e da continuidade do sistema completo de barreira de vapor.
Para as equipes de compras de projetos, uma consulta técnica completa ajuda os fabricantes a preparar uma cotação mais precisa e reduz o risco de lacunas nas especificações.
Prepare as seguintes informações antes de solicitar uma proposta:
Peça ao fabricante para confirmar as suposições do projeto, cargas admissíveis, propriedades de isolamento, deslocamento de deslizamento e detalhes da interface. Quando necessário, providencie inspeção de terceiros ou testes testemunhados como um serviço de projeto definido separadamente.
A inspeção e a documentação da fábrica podem melhorar a rastreabilidade, mas os compradores devem distinguir entre verificações de qualidade internas e testes realizados por terceiros credenciados de forma independente. O escopo da inspeção deve ser acordado antes do início da produção.
Uma sapata de tubo padrão suporta principalmente a tubulação e pode exigir que o isolamento seja cortado e reconstruído ao seu redor. Um suporte deslizante de tubo pré-isolado integra um bloco de isolamento de suporte de carga e uma interface deslizante, ajudando a preservar o isolamento térmico enquanto acomoda movimentos específicos.
A faixa operacional depende do material de isolamento e do projeto completo da montagem. Tianshun lista opções que variam de aproximadamente -196°C para configurações criogênicas adequadas a +650°C para isolamento apropriado de alta temperatura. A faixa real permitida deve ser confirmada para os materiais, cargas e condições operacionais selecionados.
O deslocamento necessário é estabelecido através da análise de tensão da tubulação, considerando a expansão ou contração térmica, localização do suporte, direção do movimento e cenários operacionais relevantes. A superfície deslizante deve proporcionar deslocamento suficiente sem atingir seus limites mecânicos.
Sim. As placas guia podem ser incorporadas em configurações adequadas para permitir o movimento axial e ao mesmo tempo restringir o deslocamento lateral. A disposição das guias e as folgas devem ser coordenadas com a análise de tensão da tubulação e o projeto de suporte do projeto.
Dependendo do escopo de fornecimento acordado, a documentação pode incluir certificados de materiais de aço, folhas de dados de materiais de isolamento, informações sobre testes de fricção deslizante, relatórios de inspeção dimensional e registros relevantes de inspeção de fábrica. Confirme os padrões exigidos, a rastreabilidade e quaisquer requisitos de testes de terceiros nas especificações de compra.
Um suporte deslizante de tubo pré-isolado confiável deve equilibrar a carga estrutural, o isolamento térmico, o desempenho de deslizamento e a proteção contra umidade. Tratar esses requisitos como um projeto coordenado ajuda a reduzir a incerteza da instalação e apoia a confiabilidade da tubulação a longo prazo.
A Tianshun fabrica produtos de suporte para tubulações em suas instalações em Yangzhou desde 2012 e fornece soluções para aplicações de tubulações industriais, incluindo vapor, água gelada e serviços criogênicos. Ao revisar as dimensões dos tubos, os requisitos de isolamento, as cargas de projeto e os dados de movimento, a equipe de engenharia pode ajudar a identificar uma configuração de suporte adequada e esclarecer a documentação necessária para o seu projeto.
Se você estiver adquirindo um personalizadoSuporte deslizante de tubo pré-isoladopara uma nova instalação ou atualização de tubulação existente, prepare seu cronograma de suporte de tubulação, especificações de isolamento e dados de análise de tensão antes de solicitar um orçamento. Visite a página do produto Tianshun para revisar a abordagem de design disponível eContate-nospara discutir seus requisitos técnicos, opções de materiais, escopo de inspeção e necessidades de entrega do projeto.
