Algumas linhas perdoam um pouco. Um coletor de água de resfriamento pode suportar uma mudança de 20% na força de suporte sem que ninguém perceba. Mas há linhas que não perdoam nada – tubulações de entrada de turbinas a vapor, bicos de reatores, linhas de sucção de compressores, cabos de caldeiras de alta energia. Nesses casos, mesmo uma pequena alteração na força vertical pode desalinhar um flange ou sobrecarregar um bico. É quando você passa de um suporte de mola variável para um suporte de mola constante. NoTianshun, construímos suportes de molas constantes há 14 anos e aprendemos que cada projeto tem pelo menos alguns locais onde estes não são negociáveis.

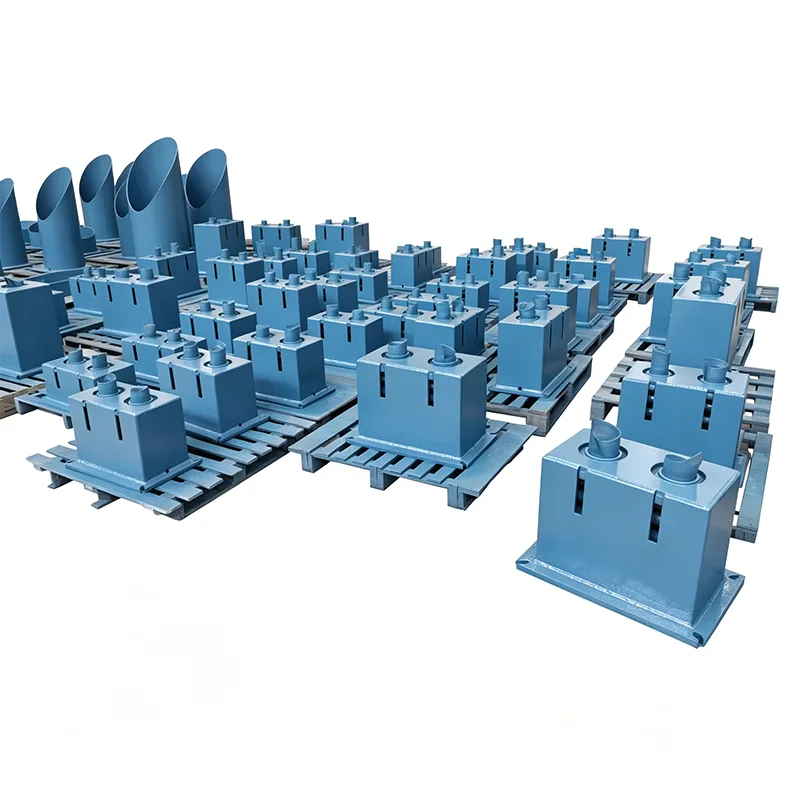

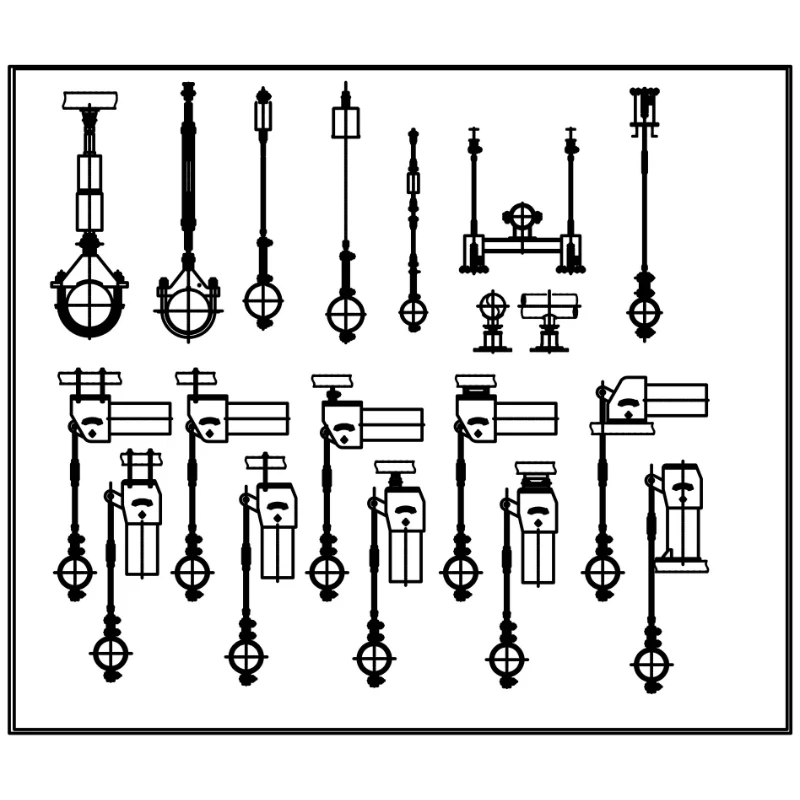

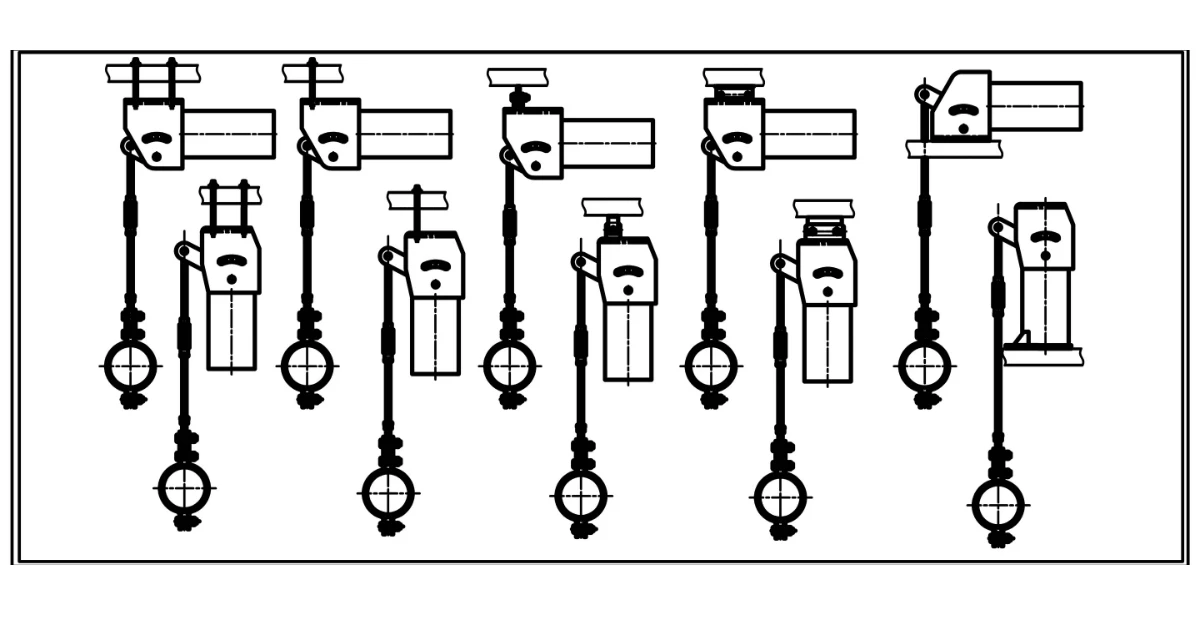

O mecanismo dentro de um suporte de mola constante é projetado para fornecer uma força de suporte quase plana em toda a sua faixa de deslocamento. À medida que o tubo se move para cima ou para baixo – às vezes 200 mm, às vezes mais – a carga no ponto de suporte permanece dentro de uma faixa estreita, normalmente ±5% ou melhor. Isto é conseguido através de um arranjo de alavanca e bobina de mola, muitas vezes com uma manivela ou mecanismo de came, dependendo da série de design. Fabricamos tipos de estruturas horizontais e verticais e podemos combinar a montagem e o envelope dimensional para se adequar aos desenhos de suporte de tubo existentes.
Um suporte de mola constante nunca funciona sozinho. Em uma linha de vapor de alta temperatura, por exemplo, você normalmente verá o conjunto de mola constante trabalhando em conjunto comsapatos de cachimboque distribuem a carga esuportes de tubosque lidam com a restrição lateral. Nas linhas aéreas, o mesmo mecanismo de mola constante é frequentemente incorporado em umcabide de molaconfiguração - a mola fica em um alojamento montado na parte superior e uma haste de queda se conecta ao tubo abaixo. Quando a linha requer isolamento térmico até o ponto de suporte, geralmente combinamos a mola constante com um suporte de tubo pré-isolado para manter o isolamento contínuo e evitar perda de calor ou condensação na braçadeira. Embora a mola em si seja um componente de alta especificação, todo o sistema só funciona se os suportes adjacentes forem projetados corretamente.
| Tabela de especificações do suporte de mola constante | Exemplo |
| Modelo/Série | PH, LH, CA, CS, TH |
| Capacidade de carga (operacional) | 0,1 kN - 500 kN |
| Viagem total | 50mm, 100mm, 200mm, 400mm |
| Viagem real | Até 600 mm |
| Desvio de Carga (Tolerância) | ±5% (Padrão) / ±3% (Alta Prec.) |
| Posição de instalação | Horizontal/Vertical |
| Acabamento da Habitação | Galvanizado por Imersão a Quente / Epóxi |
| Temperatura operacional. | -20°C a +80°C (ambiente) |
| Material da bobina de mola | 60Si2Mn/50CrVA |
| Faixa de ajuste de carga | ±10% (ajuste de campo) |
ANSI/MSS SP-58 e SP-69 para projeto e fabricação
ASME B31.3 para aplicações de tubulação de processo
GB/T 17116
Também fabricado de acordo com DIN, JIS ou folhas de dados específicas do cliente
Nosso sistema de qualidade de fábrica é certificado pela ISO 9001:2015. A inspeção de terceiros de acordo com os requisitos ASME, API ou PED está disponível.
Q1: Como posso saber se realmente preciso de um suporte de mola constante ou se um suporte variável servirá?
Verifique seu relatório de tensão do tubo. Se a variação de carga permitida nesse ponto de suporte for inferior a 6-8% da carga quente, você estará em território de mola constante. Se o limite de carga do bocal no equipamento conectado for muito apertado, a mesma coisa. Em caso de dúvida, encaminhe-nos o isométrico de estresse e nós o ajudaremos a decidir - sem nenhum custo.
P2: Você consegue igualar as dimensões de um suporte de mola constante existente que estamos substituindo?
Sim, fazemos regularmente engenharia reversa e construímos substitutos para unidades antigas. Envie-nos os dados da placa de identificação antiga, as dimensões gerais e os requisitos de carga e deslocamento. Fabricaremos uma nova unidade que se ajuste ao mesmo padrão de parafuso e elevações de conexão.
Q3: Qual é o maior suporte de mola constante que você construiu?
Fornecemos unidades com capacidade de carga superior a 40 toneladas métricas e alcance de deslocamento de 350 mm. Estes eram para tubulações principais de vapor de paredes grossas em uma usina de energia. Podemos aumentar se necessário, mas a certa altura faz sentido discutir se múltiplas unidades mais pequenas ou um arranjo de apoio diferente seria mais prático.
Q4: Como você testa um suporte de mola constante antes do envio?
Montamos a unidade em uma estrutura de teste, ajustamos-na para a carga especificada e percorremos todo o percurso várias vezes enquanto registramos a carga em várias posições. A variação de carga deve estar dentro da faixa de tolerância garantida, normalmente ±5%. Traçamos a curva carga-deflexão real e a incluímos no relatório de teste. A escala de deslocamento é calibrada e os pinos de travamento são instalados para transporte.
Q5: Você pode construí-los em aço inoxidável para ambientes offshore ou corrosivos?
Sim. Construímos suportes completos de mola constante em aço inoxidável 304 e 316 para plataformas offshore e terminais costeiros de GNL. Também oferecemos sistemas de pintura especiais – revestimentos marítimos offshore, primers ricos em zinco para alta temperatura – dependendo do ambiente de instalação.
Q6: Qual é o prazo de entrega para um pedido de suporte de mola constante?
Conjuntos de mola constante personalizados normalmente são enviados em 35 a 45 dias a partir da confirmação do pedido. Se você tiver várias unidades com parâmetros de projeto idênticos, podemos produzir em lote e reduzir o cronograma. As substituições de emergência para uma única unidade com falha às vezes podem ser aceleradas para 20 a 25 dias – fale conosco sobre seu cronograma.
Os suportes de mola constante saem de nossa fábrica com um pacote de documentação que inclui:
Relatório de teste de carga com curva de carga-deflexão real
Relatório de inspeção dimensional
Certificados de materiais (EN 10204 3.1)
Registros de qualificação de procedimento de soldagem (se aplicável)
Instruções de instalação e manutenção
Fotos da unidade finalizada com número de série visível
Também podemos providenciar inspeção independente de terceiros durante os testes. SGS, BV e TÜV testemunharam testes em nossas instalações em Yangzhou.
Não existem duas aplicações de mola constante exatamente iguais. Ao longo dos anos, personalizamos:
Orientação da moldura (montada no chão, montada na parede, suspensa no teto, invertida)
Comprimentos de deslocamento e etapas de carga não padronizados
Projetos de mola dupla para cargas muito pesadas em uma estrutura compacta
Amortecimento hidráulico integrado para locais sísmicos ou de alta vibração
Indicação de posição com capacidade de leitura remota
Molas de alta temperatura para linhas de vapor operando acima de 450°C
Você fornece as cargas da tubulação e as restrições espaciais, e nós projetaremos um suporte de mola constante que se encaixa perfeitamente.
Alguns pontos práticos que aprendemos em projetos em todo o mundo:
Ao especificar um suporte de mola constante, verifique também o aço de suporte. Uma unidade de mola constante em si pode ser pesada – às vezes mais de uma tonelada – e a viga estrutural sobre a qual ela assenta precisa lidar com isso mais a carga do tubo.

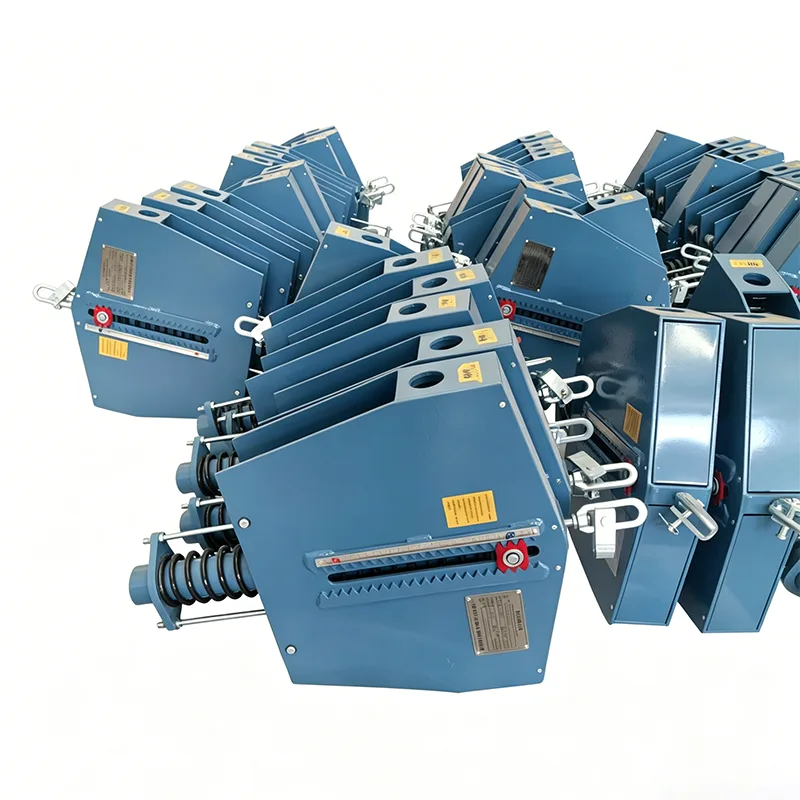

Sempre especifique pinos de travamento para envio. Sem eles, a mola pode mover-se durante o transporte e a balança pode mudar. Nossos pinos são pintados de vermelho brilhante para que a equipe do local não possa perdê-los durante a instalação.
Se a unidade for instalada ao ar livre em um ambiente empoeirado ou arenoso, considere buchas de articulação vedadas ou graxeiras. Sujeira no mecanismo de alavanca é uma das poucas coisas que pode fazer com que uma mola constante trave.
Em trabalhos de substituição, verifique a direção de deslocamento existente e o espaço disponível antes de fabricarmos. Vimos casos em que a unidade original estava apertada em um canto apertado e a nova precisava de uma estrutura ligeiramente diferente para caber.
Os suportes de mola constante são a extremidade de alta precisão do mundo dos suportes de tubos. Você não pode se dar ao luxo de ter um desempenho inferior, porque o equipamento conectado geralmente é a coisa mais cara do terreno. Construímos essas unidades com o entendimento de que alguém irá comissioná-las às 3 da manhã, durante a inicialização de uma planta, e elas precisam funcionar na primeira vez.

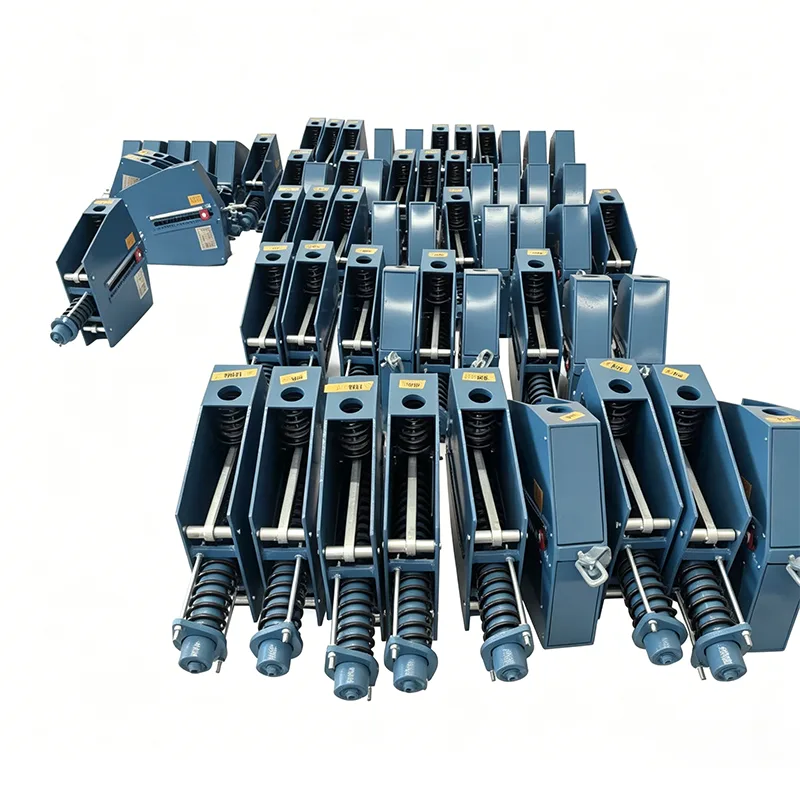

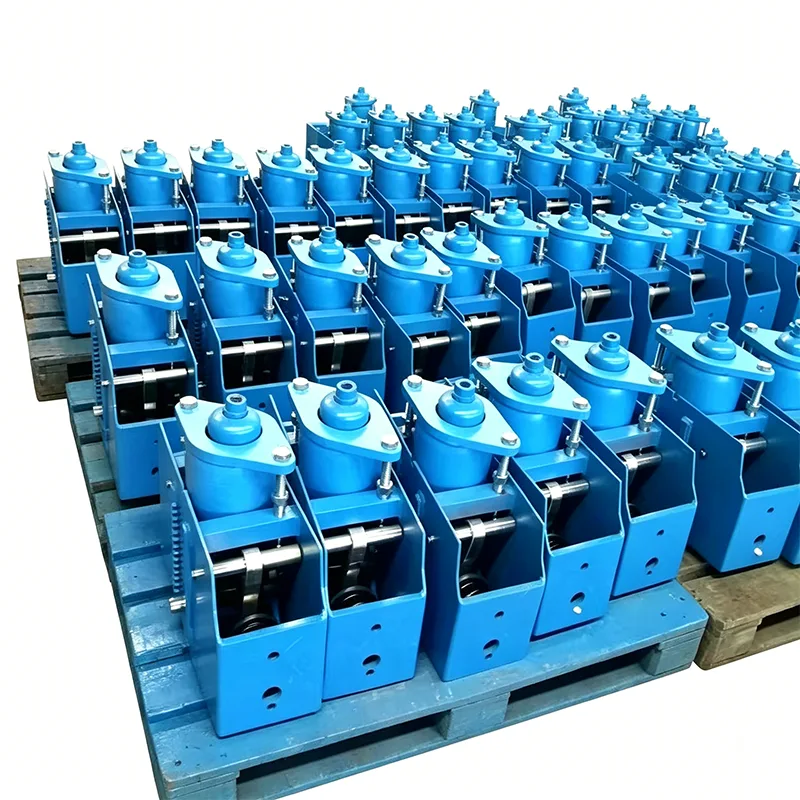

Nossos suportes de mola constante estão funcionando hoje em blocos de energia de ciclo combinado, unidades de petróleo bruto de refinaria, linhas de resfriamento de craqueamento de etileno e tubulações de caixa fria de GNL. Cada um foi fabricado em nossa própria fábrica em Yangzhou, testado por nossa equipe e enviado com documentação completa. Não estamos reembalando o produto de outra pessoa – nós mesmos os fabricamos.
Se o seu projeto inclui suportes de molas constantes, suportes de molas ou sapatas de tubos pré-isoladas, envie-nos sua lista de suportes ou dados de carga. Elaboraremos uma cotação direta da fábrica, completa com uma folha de dados de seleção e cronograma de entrega. Você também pode visitar nossa linha de produção e ver como construímos e testamos essas unidades antes de saírem da loja.
