Amortecedores hidráulicos são dispositivos de restrição sensíveis à velocidade usados para proteger sistemas de tubulação e equipamentos contra cargas dinâmicas repentinas - como eventos sísmicos, golpe de aríete, golpe de vapor, rajadas de vento e transientes de disparo de bomba - enquanto permitem movimento lento e desimpedido de expansão e contração térmica. Ao contrário dos suportes de mola, que suportam o peso do tubo, os amortecedores hidráulicos não suportam carga estática em condições normais de operação; eles engatam apenas quando a velocidade do tubo excede um limite predefinido.

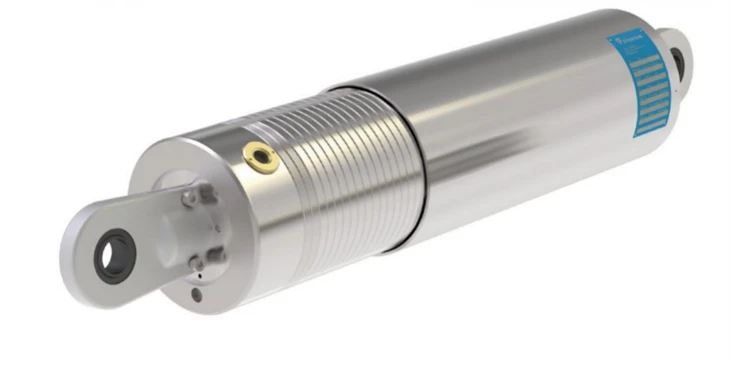

Tecnologia de gasoduto Yangzhou Tianshunfabrica amortecedores hidráulicos projetados para uso em sistemas de geração de energia, petroquímicos e de tubulação de nível nuclear. Cada unidade utiliza um pistão que se move através do fluido hidráulico dentro de um cilindro selado. Em velocidades lentas – típicas do crescimento térmico – o fluido passa livremente através de orifícios calibrados e o amortecedor exerce uma resistência insignificante. Quando um evento repentino aciona o tubo mais rápido do que a velocidade de disparo, o fluxo do orifício fica restrito, a pressão do fluido aumenta e o amortecedor trava em um modo de restrição rígido, transferindo a carga dinâmica para a estrutura do edifício.
Nossos amortecedores hidráulicos padrão apresentam um cilindro de aço carbono ou liga de aço, uma haste de pistão endurecida com revestimento resistente à corrosão e fluido hidráulico de alto desempenho classificado para uma ampla faixa de temperatura. As conexões finais estão disponíveis em diversas configurações, incluindo olhal de haste, manilha, junta esférica e extremidades roscadas, permitindo a instalação em qualquer orientação — horizontal, vertical ou angular.
Cada amortecedor é preenchido de fábrica, selado e pré-testado. A compensação térmica interna acomoda alterações de volume de fluido devido a oscilações de temperatura ambiente, evitando travamento falso ou pré-carga indesejada em serviço normal.
As capacidades de carga variam de aproximadamente 5 kN até 500 kN e superiores para unidades personalizadas para serviços pesados. Os cursos padrão incluem 100 mm, 150 mm, 200 mm, 300 mm e 500 mm, com cursos mais longos disponíveis mediante solicitação. A velocidade de disparo — a velocidade na qual o amortecedor faz a transição do movimento livre para a restrição — é normalmente calibrada entre 5 mm/s e 50 mm/s, dependendo da especificação do projeto, e pode ser ajustada para atender aos requisitos individuais de instalação.
A faixa de temperatura operacional para unidades padrão é de -40°C a +120°C, com variantes de alta temperatura e fluidos de grau nuclear disponíveis para aplicações especializadas.
Nossos amortecedores hidráulicos são projetados e testados de acordo com padrões internacionais aplicáveis, incluindo MSS SP-69, ASME B31.1, ASME B31.3 e requisitos IEEE para serviços nucleares. Cada unidade passa por testes funcionais, testes de pressão e testes de vazamento antes do envio. Para projetos nucleares e de alta especificação, podemos fornecer documentação de qualificação completa, incluindo testes de ciclo, envelhecimento ambiental e relatórios de qualificação sísmica, conforme necessário.
Os amortecedores hidráulicos são especificados sempre que um sistema de tubulação deve se mover livremente sob condições térmicas, mas deve ser restringido contra eventos dinâmicos. As instalações primárias incluem linhas principais de vapor e tubulações de água de alimentação em usinas térmicas e nucleares, circuitos de refrigeração de reatores, linhas de transferência de GNL e GLP, tubulações de saída de fornos de refinarias, linhas de processo de alta pressão e tubulações transversais em zonas sísmicas.
Os amortecedores hidráulicos quase sempre fazem parte de um esquema abrangente de suporte de tubos, trabalhando junto com outros componentes em vez de substituí-los. Os suportes de mola variáveis e os suportes de mola constantes suportam o peso do tubo e acomodam o movimento térmico lento, enquanto os amortecedores fornecem restrição dinâmica paralela no mesmo ponto de suporte ou em pontos adjacentes. Em linhas equipadas com juntas de expansão de fole metálico, os amortecedores protegem o fole contra extensão excessiva ou compressão excessiva durante eventos transitórios.
Nossa linha mais ampla de produtos abrange o pacote completo de suporte e flexibilidade de tubulação: suportes de mola e suportes de mola de todos os tipos, suportes de tubos rígidos, suportes de sapatas de tubos, suportes de tubos pré-isolados para serviço frio e quente e uma linha completa de juntas de expansão. Isso permite que empreiteiros de EPC e usuários finais obtenham amortecedores, suportes e componentes de expansão de um único fabricante, simplificando a coordenação e a responsabilidade pela qualidade.

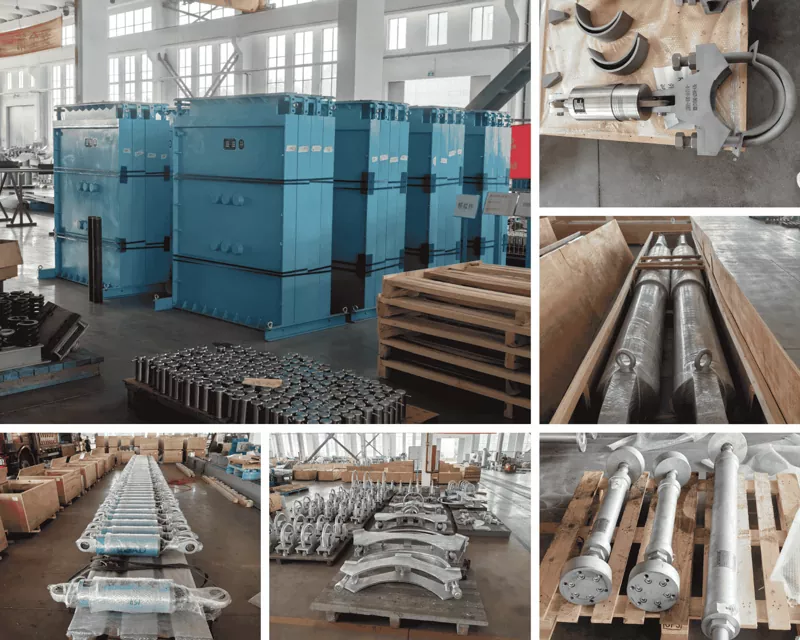

Cada amortecedor hidráulico é montado e testado em nossas instalações internas sob nosso sistema de gestão de qualidade ISO 9001:2015. Apoiamos os clientes com assistência de dimensionamento, orientação de instalação e recomendações de manutenção programada. O prazo de entrega padrão para unidades do catálogo é de três a cinco semanas, com produção acelerada disponível mediante acordo prévio. Com mais de 14 anos de experiência no fornecimento de componentes de dutos para mais de 45 países, oferecemos soluções de amortecimento prontas para uso e totalmente personalizadas para projetos de infraestrutura crítica em todo o mundo.
Qual é a diferença entre um amortecedor hidráulico e um suspensor de mola?
Suspensores de mola são suportes de carga que suportam o peso do tubo enquanto permitem o movimento térmico. Os amortecedores hidráulicos não suportam carga estática; eles são dispositivos de restrição que permanecem em movimento livre em velocidades térmicas lentas, mas travam rigidamente quando ocorre um evento dinâmico repentino, como um terremoto ou golpe de aríete. Os dois são frequentemente instalados juntos no mesmo local do tubo.
O que significa "velocidade de disparo"?
A velocidade de disparo, ou velocidade de travamento, é a velocidade do pistão na qual o amortecedor muda do movimento livre de baixa resistência para o modo de restrição rígido. É calibrado ajustando o tamanho dos orifícios de fluxo internos. Os valores típicos variam de 5 mm/s a 50 mm/s, selecionados de modo que o crescimento térmico normal nunca atinja a velocidade de disparo, mas os eventos dinâmicos sempre a excedam.
Os amortecedores hidráulicos requerem manutenção?
Sim, mas em longos intervalos. Em condições normais de funcionamento, recomendamos a inspeção a cada três a cinco anos e uma revisão completa, incluindo substituição de fluidos e renovação de vedações, a cada dez anos. A vida útil varia de acordo com a temperatura, contagem de ciclos e condições ambientais. Serviços severos ou aplicações nucleares seguem intervalos de inspeção mais curtos de acordo com a especificação do projeto.
Um amortecedor pode ser instalado em qualquer direção?
Sim. Os amortecedores hidráulicos funcionam em qualquer orientação – horizontal, vertical ou inclinada – porque o pistão atua em pura tensão axial e compressão, independentemente da gravidade. As conexões finais (manilha, junta esférica, olhal da haste) são selecionadas para corresponder ao ângulo de instalação e ao tipo de fixação estrutural.
Como dimensiono um amortecedor hidráulico para meu sistema de tubulação?
O dimensionamento é baseado na carga dinâmica máxima que o amortecedor deve conter e no curso térmico total que ele deve acomodar sem atingir o fundo do poço. Cargas dinâmicas normalmente vêm de uma análise de tensão de tubo sob casos de carga sísmica, de golpe de aríete ou de vento. Nossa equipe de engenharia pode ajudar no dimensionamento se você fornecer a carga esperada, o curso necessário, a temperatura operacional e o código de projeto aplicável.
