Resumo do artigo:Um sistema de suporte confiável é essencial para tubulações industriais expostas à expansão térmica, contração, vibração e variações de cargas operacionais. UMSuporte de mola variável para pipelinefornece movimento vertical controlado enquanto apoia continuamente o gasoduto. Com experiência profissional em fabricação,Tianshunfornece soluções padronizadas e personalizadas de suporte de molas variáveis para usinas de energia, instalações petroquímicas, sistemas de petróleo e gás, fábricas de produtos químicos, projetos de tratamento de água e outras aplicações industriais exigentes.
Índice
- O que é um suporte de mola variável para pipeline?
- Por que o suporte de mola variável é necessário em tubulações industriais?
- Como funciona um suporte de mola variável?
- Quais são as principais especificações técnicas?
- Quais são os componentes principais?
- Quais são as principais vantagens?
- Onde o suporte de mola variável é usado?
- Como você deve selecionar o suporte de mola variável correto?
- Como a qualidade da fabricação afeta o desempenho?
- Como ele se compara a outros suportes de tubos?
- Perguntas frequentes

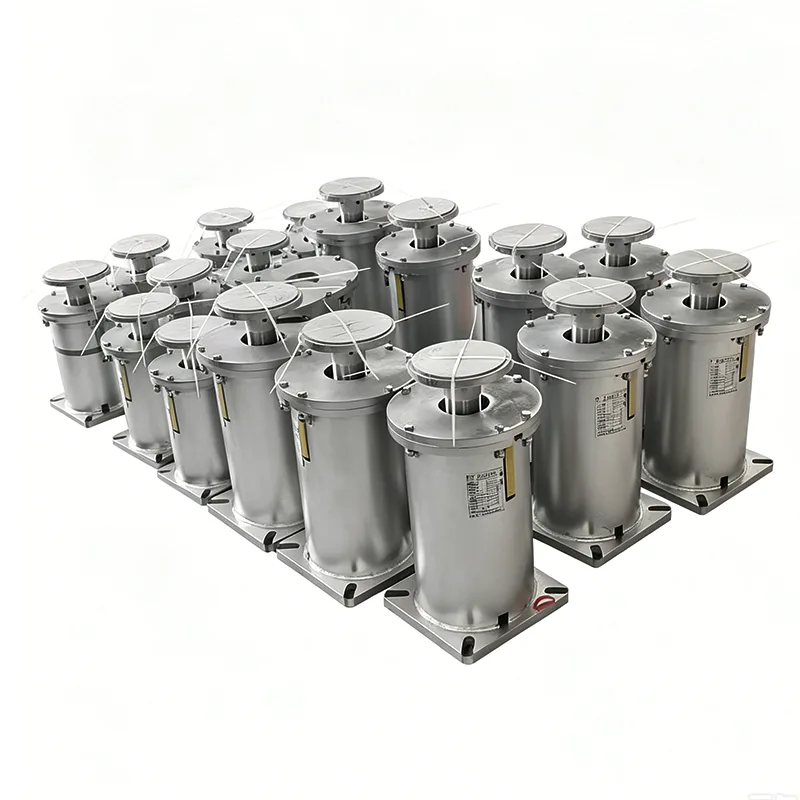

O que é um suporte de mola variável para pipeline?
A Suporte de mola variável para pipelineé um suporte mecânico elástico projetado para transportar cargas de tubulações enquanto permite movimento vertical controlado. Ao contrário de um suporte rígido, que restringe o movimento, um suporte de mola variável utiliza as características de deflexão de uma mola para acomodar mudanças na posição da tubulação.
A tubulação industrial pode se mover significativamente quando as temperaturas operacionais mudam. Linhas de vapor, sistemas de água de alimentação, tubulações de processo, linhas de condensado e outros sistemas de alta temperatura podem expandir durante a operação e contrair após o desligamento. Se esse movimento não for gerenciado adequadamente, forças excessivas podem ser transferidas para tubulações, válvulas, flanges, bicos de equipamentos e conexões estruturais.
Um suporte de mola devidamente selecionado ajuda a distribuir essas forças enquanto mantém uma carga de suporte previsível. A linha de produtos da Tianshun inclui configurações padrão e personalizadas projetadas para diferentes capacidades de carga, requisitos de deslocamento, condições de instalação e ambientes industriais.
Por que o suporte de mola variável é necessário em tubulações industriais?
O suporte do oleoduto não é simplesmente uma questão de mantê-lo no lugar. Um sistema de suporte adequadamente projetado deve acomodar peso, movimento térmico, vibração e condições operacionais sem criar tensão secundária excessiva.
Os suportes de molas variáveis são particularmente úteis quando uma tubulação necessita de compensação de deslocamento vertical, mas não requer a variação de carga extremamente baixa associada a um suporte de mola constante.
- Compensação de expansão térmica:Permite movimento vertical controlado conforme a temperatura da tubulação muda.
- Distribuição de carga:Fornece suporte contínuo para pipelines e componentes associados.
- Redução do estresse:Ajuda a reduzir forças excessivas transferidas para equipamentos conectados.
- Gerenciamento de vibração:Fornece um mecanismo de suporte elástico para operar sistemas de tubulação.
- Proteção do equipamento:Ajuda a reduzir o risco de carga excessiva em pontos de conexão sensíveis.
- Flexibilidade de instalação:Diferentes configurações podem ser selecionadas de acordo com os requisitos do projeto.
Para projetos de engenharia, o suporte deve sempre ser selecionado com base no peso real da tubulação, movimento, temperatura operacional, posição de instalação e condições estruturais, em vez de simplesmente escolher um suporte com base no diâmetro do tubo.
Como funciona um suporte de mola variável?
O princípio de funcionamento de um suporte de mola variável baseia-se na relação entre a deflexão da mola e a carga aplicada. Em termos práticos, a mola gera uma força de suporte que muda à medida que a tubulação se move verticalmente.
Quando a tubulação se move para baixo, a mola é comprimida ainda mais e a força de suporte aumenta. Quando a tubulação se move para cima, a compressão da mola diminui e a força de suporte diminui correspondentemente. Esta mudança controlada permite que o suporte acompanhe o movimento da tubulação enquanto continua a transportar a carga.
A diferença entre carga fria e carga quente é, portanto, uma consideração importante durante o projeto de engenharia. O suporte deve estar corretamente calibrado para que sua condição de funcionamento permaneça dentro da variação de carga e faixa de deslocamento permitidas.
Para aplicações onde o deslocamento vertical é moderado e um certo grau de variação de carga é aceitável, um suporte de mola variável pode fornecer um equilíbrio eficaz entre desempenho, simplicidade estrutural, conveniência de instalação e custo.
Quais são as principais especificações técnicas?
Diferentes projetos de dutos exigem diferentes capacidades de mola e faixas de movimento. De acordo com as informações do produto fornecidas pela Tianshun, as configurações variáveis de suporte de mola podem cobrir uma ampla gama de condições operacionais industriais.
| Especificação | Faixa/opção típica | Importância da Engenharia |
|---|---|---|
| Tipo de suporte | Tipo A, B, C, D, E, F, G | Fornece flexibilidade de configuração para diferentes condições de instalação |
| Tamanho da Primavera | Não. 0 – Não. 22 | Permite seleção de acordo com a capacidade de carga necessária |
| Faixa de viagem | 30, 60, 90, 120, 180 mm | Corresponde a diferentes movimentos verticais do pipeline |
| Carga Operacional | 0,2–400 kN | Suporta pipelines com diferentes cargas operacionais |
| Direção do movimento | Para cima / para baixo | Acomoda deslocamento térmico vertical |
| Variabilidade de carga | ≤25% padrão | Controla a variação da força de suporte durante o movimento |
| Material da Habitação | Aço Carbono Q235/Q355 | Fornece resistência estrutural e durabilidade |
| Tratamento de superfície | Galvanizado a quente / Pintado | Ajuda a adaptar o suporte a diferentes condições ambientais |
Esses valores devem ser tratados como referências de seleção de produtos e não como limites universais de projeto. As especificações finais deverão ser confirmadas de acordo com as condições reais de engenharia e documentação técnica do fabricante.
Quais são os componentes principais?
Um suporte de mola variável é composto por vários componentes coordenados. Cada peça contribui para a capacidade de suporte de carga, estabilidade da instalação, visibilidade operacional ou proteção ambiental.
- Mola helicoidal:O principal componente elástico, fabricado em aço para molas e processado para atingir desempenho mecânico estável.
- Placas de conexão superior e inferior:Conecte o suporte à estrutura do pipeline e à estrutura de suporte.
- Indicador de carga:Ajuda a identificar as condições de carga e deslocamento da mola durante a instalação e operação.
- Mecanismo de bloqueio:Protege o conjunto da mola durante o transporte, instalação e comissionamento.
- Carcaça protetora:Ajuda a proteger a nascente contra poeira, umidade, água da chuva e exposição ambiental corrosiva.
A combinação desses componentes torna o sistema adequado para serviços industriais de longo prazo, onde o desempenho estável do suporte é importante.
Quais são as principais vantagens?
A escolha do suporte de mola correto pode contribuir significativamente para a confiabilidade de um sistema de tubulação. Em comparação com suportes rígidos convencionais, os designs de molas variáveis proporcionam capacidade de movimento adicional, ao mesmo tempo que permanecem relativamente simples de instalar e manter.
Variação de carga controlada
Um suporte de mola variável adequadamente projetado limita a mudança na força de suporte à medida que a tubulação se move. As informações padrão do produto da Tianshun especificam uma variabilidade de carga de até 25%.
Múltiplas opções de carga e viagem
Diferentes tamanhos de molas e faixas de deslocamento facilitam a adaptação do suporte ao movimento específico da tubulação e aos requisitos de carregamento.
Calibração Pré-Carga
Os suportes de mola podem ser pré-ajustados de acordo com os requisitos específicos do projeto, ajudando a simplificar a instalação e o comissionamento no local de trabalho.
Construção Adaptável
Diferentes configurações e materiais podem ser selecionados para diferentes ambientes de instalação, limitações de espaço e condições de serviço.
Conveniência de manutenção
A construção modular pode simplificar a substituição e manutenção de componentes quando for necessária manutenção durante o ciclo de vida do equipamento.
Onde o suporte de mola variável é usado?
A tecnologia é adequada para sistemas de tubulação industrial onde ocorre movimento vertical devido à variação de temperatura, condições operacionais ou vibração do equipamento.
- Tubulações de vapor para usinas termelétricas
- Tubulações de água de alimentação e condensado
- Dutos de processos petroquímicos
- Tubulações de conexão do trocador de calor
- Estações de compressão de petróleo e gás
- Câmaras de válvulas para gasodutos de gás natural
- Redes de aquecimento urbano
- Instalações de tratamento de água e águas residuais
- Tubulação para navios e plataformas offshore
- Sistemas de processamento químico e farmacêutico
Em instalações de geração de energia e petroquímicas, por exemplo, os dutos podem passar por repetidos ciclos de aquecimento e resfriamento. Um suporte de mola variável selecionado corretamente pode acomodar o deslocamento vertical resultante, ao mesmo tempo que ajuda a manter a distribuição de tensão pretendida em todo o sistema de tubulação.
Como você deve selecionar o suporte de mola variável correto?
A seleção correta é uma das etapas mais importantes na engenharia de suporte de molas. O suporte deve ser selecionado de acordo com as condições operacionais reais e não apenas com o tamanho nominal do tubo.
- Determine a carga operacional:Calcule o peso da tubulação, o isolamento, as válvulas, as conexões, o peso do fluido e outros componentes suportados.
- Identifique o movimento vertical:Estabeleça o deslocamento esperado para cima ou para baixo entre as condições frias e operacionais.
- Verifique a variação de carga:Determine se a variação de carga permitida é adequada para o equipamento conectado e o projeto de tensão da tubulação.
- Avalie o espaço de instalação:Selecione uma configuração adequada com base na folga estrutural e de manutenção disponível.
- Considere as condições ambientais:Selecione o alojamento e o tratamento de superfície apropriados para umidade, corrosão, temperatura e exposição externa.
- Confirme a direção de instalação:Verifique se o suporte precisa acomodar movimentos ascendentes ou descendentes.
- Revise os padrões de engenharia:Certifique-se de que o suporte selecionado seja compatível com as especificações de projeto e requisitos de projeto de tubulação aplicáveis.
Para projetos complexos, os engenheiros podem fornecer ao fornecedor a carga da tubulação, a temperatura operacional, o deslocamento esperado, o espaço de instalação e outros parâmetros importantes. O fabricante pode então recomendar um modelo e configuração adequados.
Como a qualidade da fabricação afeta o desempenho?
O desempenho do suporte da mola depende muito da consistência da mola, da precisão dimensional, da calibração da carga, da qualidade do material e da montagem final. A qualidade de fabricação está, portanto, diretamente ligada à confiabilidade do gasoduto a longo prazo.
Tianshun relata uma abordagem de controle de qualidade de processo completo abrangendo inspeção de matéria-prima, produção de molas CNC, testes de desempenho de molas, inspeção de montagem acabada e inspeção final de pré-entrega. Suas instalações de fabricação incluem máquinas CNC para enrolamento de molas, equipamentos de teste de molas, espectrômetros e instrumentos de teste não destrutivos.
De acordo com as informações do produto, cada mola passa por vários testes de compressão e carga para verificar o desempenho estável antes da montagem. O sistema de gestão de qualidade da empresa é certificado pela ISO 9001:2015, enquanto seus produtos são declarados em conformidade com padrões internacionais, incluindo requisitos CE e API.
Estas medidas de controle de qualidade são particularmente importantes para projetos industriais onde os suportes de molas podem permanecer em serviço durante muitos anos sob repetidos ciclos térmicos.
Como ele se compara a outros suportes de tubos?
| Fator de comparação | Suporte de mola variável | Suporte para tubo rígido | Suporte constante de mola |
|---|---|---|---|
| Movimento vertical | Compensa movimentos moderados | Muito limitado | Adequado para movimentos maiores |
| Variação de carga | Normalmente ≤25% | Muda drasticamente com o deslocamento | Normalmente muito mais baixo |
| Complexidade Estrutural | Médio | Baixo | Alto |
| Instalação | Relativamente simples | Simples | Mais exigente |
| Nível de custo | Médio | Baixo | Alto |
| Aplicação Típica | Deslocamento térmico geral | Pouco ou nenhum movimento | Grande movimento ou sistemas altamente sensíveis à carga |
Esta comparação mostra por que não existe um “melhor” suporte universal para tubos. Um suporte de mola variável é particularmente atraente quando a tubulação sofre deslocamento vertical moderado e uma mudança controlada na carga de suporte é aceitável.
Perguntas frequentes
1. Qual a principal função de um Suporte de Mola Variável para Pipeline?
Sua principal função é suportar o peso de uma tubulação enquanto permite o movimento vertical controlado causado pela expansão térmica, contração ou alteração das condições operacionais.
2. Qual é a diferença entre um suporte de mola variável e um suporte de mola constante?
Um suporte de mola variável altera sua força de suporte à medida que a mola se desvia. Um suporte de mola constante foi projetado para manter uma força de suporte muito mais consistente em toda a faixa de deslocamento especificada. Os suportes de molas variáveis são geralmente adequados quando uma variação moderada de carga é aceitável.
3. Quais informações são necessárias para a seleção do suporte de mola?
Parâmetros importantes incluem carga operacional, carga fria, carga quente, deslocamento vertical, direção do movimento, temperatura operacional, espaço de instalação, configuração do tubo e condições ambientais.
4. Quais são as faixas de viagem disponíveis?
As opções típicas de produtos incluem cursos de 30 mm, 60 mm, 90 mm, 120 mm e 180 mm. O percurso apropriado deve ser selecionado de acordo com o movimento real calculado da tubulação.
5. Os suportes de mola variáveis podem ser personalizados?
Sim. Soluções personalizadas podem ser desenvolvidas para requisitos especiais de carga, condições de deslocamento, espaços restritos de instalação, materiais, tratamentos de superfície e outros requisitos específicos do projeto.
6. Como posso determinar se preciso de um suporte de mola variável ou constante?
A decisão deve ser baseada no movimento da tubulação, na variação permitida da carga de suporte, na sensibilidade do equipamento conectado, na análise de tensão e nas especificações do projeto. Para sistemas de tubulação críticos, a seleção deve ser confirmada através de cálculos de engenharia e revisão técnica profissional.
Conclusão
Um sistema de suporte bem projetado é fundamental para a operação segura e confiável de tubulações industriais. Ao combinar suporte de carga elástico com movimento vertical controlado, umSuporte de mola variável para pipelinepode ajudar a gerenciar o deslocamento térmico, distribuir cargas nas tubulações, reduzir o estresse excessivo e proteger os equipamentos conectados. Para projetos que exigem soluções padrão ou personalizadas, a Tianshun oferece suportes de molas variáveis com múltiplas configurações de carga e deslocamento, controle de qualidade de fabricação, assistência de seleção técnica e suporte pós-venda. Se você estiver planejando um novo projeto de pipeline ou atualizando um sistema de suporte existente,Contate-noscom seus requisitos de carga, deslocamento, temperatura e instalação para discutir uma solução de suporte de mola variável adequada para sua aplicação.
