Tianshun, fabricante de componentes de tubulações industriais, forneceMJunta de expansão de fole etalsoluções projetadas para acomodar a expansão térmica, absorver o movimento da tubulação e oferecer suporte à operação confiável sob condições industriais exigentes. Ao selecionar o material do fole, a configuração de movimento e a classificação de pressão apropriados, os engenheiros podem reduzir a tensão excessiva na tubulação, proteger os equipamentos conectados e melhorar o desempenho a longo prazo dos sistemas de tubulação industrial.

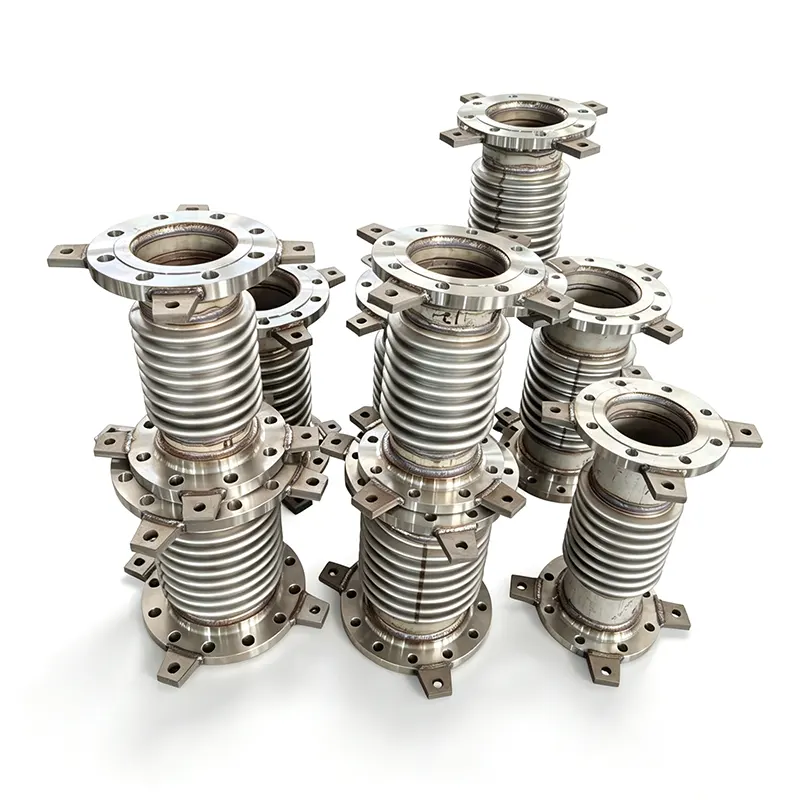

Uma junta de expansão de fole metálico é um componente de tubulação flexível que compensa alterações dimensionais causadas por flutuações de temperatura, deslocamento mecânico e cargas operacionais selecionadas. Seu fole metálico corrugado pode acomodar movimentos axiais, laterais ou angulares, dependendo do projeto. As aplicações comuns incluem geração de energia, processamento petroquímico, aquecimento urbano, tratamento de água e fabricação industrial. A escolha da junta certa requer uma avaliação cuidadosa da pressão operacional, temperatura, compatibilidade de fluidos, requisitos de movimento, resistência à fadiga e condições de instalação. Este guia explica como funcionam as juntas de expansão de fole metálico, compara configurações comuns, descreve considerações de seleção de materiais e destaca as verificações de qualidade que os compradores industriais devem discutir com um fornecedor qualificado como a Tianshun.
Uma junta de expansão de fole metálico é um conector flexível instalado em um sistema de tubulação para acomodar o movimento enquanto mantém o limite de pressão necessário. Seu componente principal é um fole metálico de parede fina formado por uma série de ondulações. Essas ondulações permitem deformação controlada sem exigir que todo o tubo se mova livremente.
Ao contrário de uma conexão de tubo rígido, que transfere o deslocamento térmico para os componentes circundantes, uma junta de expansão adequadamente projetada fornece um local designado para o movimento. Isso ajuda a gerenciar cargas transmitidas às âncoras de tubos, suportes, bombas, válvulas e trocadores de calor.
Uma montagem típica pode incluir:
A construção apropriada depende do layout da tubulação, do ambiente operacional e dos cálculos de engenharia. Para obter informações sobre o produto, visite a página do produto Junta de expansão de fole metálico Tianshun.
Os dutos industriais se expandem quando a temperatura aumenta e se contraem quando esfriam. A vibração do equipamento, as tolerâncias de instalação e o deslocamento estrutural podem introduzir movimento adicional. Se essas alterações não forem adequadamente acomodadas, poderão aumentar a tensão nas tubulações e nos equipamentos conectados.
O fole corrugado deforma-se elasticamente dentro dos limites de movimento projetados, absorvendo uma porção específica do deslocamento. Dependendo da configuração da articulação, o movimento pode ocorrer em uma direção ou através de uma combinação de direções.
O impulso de pressão é outra consideração importante. A pressão interna atuando na área efetiva de um fole pode gerar uma força que deve ser restringida ou equilibrada pelo projeto do sistema. Âncoras, guias, tirantes e configurações com pressão balanceada podem ser necessárias, dependendo da aplicação.
Conseqüentemente, uma junta de expansão de fole metálico deve ser selecionada como parte de uma análise geral de flexibilidade e tensão da tubulação, em vez de ser tratada como um acessório isolado.
As juntas de expansão de fole metálico acomodam deslocamento térmico calculado em sistemas de tubulação quente e fria. Isto pode ajudar a reduzir cargas excessivas causadas por expansão e contração restritas, desde que a junta esteja corretamente dimensionada e instalada.
Cargas descontroladas na tubulação podem afetar bicos de bombas, conexões de válvulas, interfaces de turbinas e conexões de trocadores de calor. Uma junta de expansão adequadamente projetada pode ajudar a gerenciar essas cargas, permitindo o movimento especificado dentro do arranjo da tubulação.
Aço inoxidável e materiais selecionados de foles de alta liga podem ser especificados para diferentes combinações de pressão, temperatura e meios de processo. O grau de material apropriado deve ser confirmado em relação à exposição química real e às condições operacionais.
Projetos axiais, universais, articulados, gimbal e com pressão balanceada fornecem diferentes maneiras de acomodar o movimento. Isso permite que os engenheiros combinem a configuração da junta com o layout da tubulação, em vez de depender de um projeto para cada aplicação.
Esses benefícios dependem de engenharia correta, compatibilidade de materiais, suportes adequados e adesão aos requisitos de instalação do fabricante. Uma junta de expansão não pode compensar um suporte inadequado do tubo ou um sistema de ancoragem projetado incorretamente.
Diferentes configurações de juntas de expansão atendem a diferentes requisitos de movimento e pressão. Compreender essas diferenças ajuda os compradores a especificar um produto apropriado.
| Tipo de junta | Capacidade de movimento primário | Consideração típica de projeto |
|---|---|---|
| Junta de expansão axial | Compressão e extensão axial | Requer âncoras e guias adequadas para controlar o sistema de tubulação. |
| Junta de expansão universal | Principalmente movimento lateral, com capacidade angular dependendo do projeto | Dois foles conectados por um carretel central proporcionam maior flexibilidade de movimento. |
| Junta de expansão articulada | Movimento angular em um plano definido | O hardware da dobradiça controla o movimento e ajuda a restringir o impulso de pressão. |
| Junta de expansão do cardan | Movimento angular em vários planos | O hardware do gimbal controla a rotação enquanto gerencia o impulso de pressão. |
| Junta de expansão com pressão balanceada | Movimento de acordo com sua configuração específica | Projetado para equilibrar o impulso de pressão onde a contenção convencional é inadequada. |
| Junta de expansão pressurizada externamente | Movimento axial, dependendo do projeto | Pode ser adequado para aplicações que exigem capacidade de compressão axial substancial. |
A capacidade de movimento de cada configuração depende de sua geometria, construção do fole, pressão, temperatura e requisitos de fadiga. Os engenheiros devem confirmar os movimentos combinados permitidos em vez de adicionar classificações de movimentos individuais sem verificação.
A seleção do material afeta a resistência à corrosão, a capacidade de temperatura, a flexibilidade e o desempenho à fadiga. A especificação correta deve levar em conta o meio do processo, bem como as condições mecânicas experimentadas durante a operação.
As informações do produto publicadas pela Tianshun listam as seguintes opções típicas. Estas são faixas de referência e não devem ser interpretadas como classificações simultâneas para todos os projetos.
| Parâmetro | Faixa ou opção típica publicada | O que os compradores devem confirmar |
|---|---|---|
| Diâmetro nominal | DN50–DN3000; tamanhos maiores ou fora do padrão podem ser considerados | Tamanho real da conexão, comprimento face a face e requisitos de desenho |
| Pressão de projeto | PN10, PN16, PN25, PN40 | Classificação de pressão na temperatura operacional especificada |
| Temperatura de projeto | -196°C a +800°C | Temperatura permitida para o material e construção selecionados |
| Material de fole | SS304, SS316L, Inconel 625 e outras opções | Compatibilidade com corrosão e certificação de materiais |
| Conexões | Extremidades flangeadas ou soldadas | Padrão de flange aplicável, dimensões e requisitos de soldagem |
| Vida de fadiga | 1.000, 3.000 ou 5.000 ciclos para projetos específicos | Ciclo de vida calculado sob as condições reais de movimento e pressão |
A pressão, temperatura e movimento permitidos reais devem ser verificados para a junta selecionada. Esses parâmetros são interdependentes e o valor mais exigente em uma categoria não se aplica automaticamente quando outras condições operacionais mudam.
As juntas de expansão de fole metálico são usadas em indústrias onde o movimento controlado da tubulação e a contenção confiável são importantes.
Para cada aplicação, os engenheiros devem avaliar a composição do fluido, a pressão de projeto, a temperatura operacional, os ciclos de inicialização e desligamento, a vibração e possíveis cargas transitórias. Esses detalhes determinam se uma junta de fole metálico é adequada e qual configuração deve ser especificada.
Um processo de seleção confiável começa com dados operacionais precisos. A escolha de uma junta baseada apenas no diâmetro nominal do tubo pode resultar em capacidade de movimento inadequada ou em uma classificação de pressão inadequada.
A Tianshun fornece opções de juntas de expansão de fole metálico padrão e personalizadas. Para sistemas não padronizados, o compartilhamento de desenhos de tubulação e dados operacionais ajuda a equipe de engenharia a avaliar a configuração e as especificações necessárias.
Mesmo uma junta de expansão projetada corretamente pode falhar prematuramente se for instalada incorretamente ou sujeita a movimentos fora dos limites especificados. A instalação e a manutenção devem, portanto, seguir os desenhos aprovados e as instruções do fabricante.
Durante a manutenção, verifique se há deformação visível, corrosão, vazamento, vibração incomum e danos aos componentes de proteção. Revise quaisquer alterações nas condições operacionais que possam afetar a resistência à fadiga ou a capacidade de movimento. Os intervalos de inspeção devem ser baseados na severidade do serviço, na criticidade do equipamento e no programa de manutenção aplicável.
Para sistemas de alta pressão, alta temperatura ou meios perigosos, a inspeção e o reparo devem ser realizados por pessoal qualificado de acordo com os procedimentos de segurança relevantes. Um fole danificado não deve retornar ao serviço sem uma avaliação de engenharia apropriada.
Seu principal objetivo é acomodar o movimento específico da tubulação causado pela expansão térmica, contração ou outro deslocamento, ao mesmo tempo que ajuda a gerenciar as cargas transmitidas através do sistema de tubulação.
Uma junta de expansão axial acomoda principalmente compressão e extensão ao longo da linha central do tubo. Uma junta de expansão universal utiliza dois elementos de fole separados por um carretel central para acomodar maior movimento lateral, com capacidade angular adicional dependendo do seu projeto.
Não existe um único material melhor para cada aplicação. SS304, SS316L, SS321, Inconel 625 e outras ligas podem ser apropriadas em diferentes condições. A seleção deve ser baseada na compatibilidade do fluido, temperatura, pressão, requisitos de fadiga e na avaliação de engenharia do fabricante.
A vida útil depende do número e magnitude dos ciclos de movimento, pressão, temperatura, corrosão, vibração, qualidade da instalação e manutenção. Solicite um cálculo da vida útil à fadiga para o envelope operacional especificado, em vez de confiar em uma estimativa universal da vida útil.
Não. As juntas de dilatação geralmente não substituem a necessidade de suportes, âncoras e guias adequados para tubos. Esses componentes controlam o peso, o alinhamento e o movimento do tubo para que a junta opere dentro dos limites do projeto.
As informações do produto Tianshun descrevem designs padrão e personalizados, incluindo dimensões não padronizadas e diferentes opções de materiais. Os compradores devem fornecer desenhos, condições operacionais, requisitos de movimento e detalhes de conexão para confirmar a viabilidade e obter uma cotação específica do projeto.
Uma junta de expansão de fole metálico é um componente importante em sistemas de tubulação industrial que deve acomodar o movimento térmico, gerenciar o deslocamento e proteger os equipamentos conectados contra cargas mecânicas excessivas. O desempenho confiável depende da escolha correta do material do fole, da configuração do movimento, da classificação de pressão e da resistência à fadiga, garantindo ao mesmo tempo a instalação e o projeto de suporte corretos. A Tianshun oferece soluções padrão e personalizadas para uma variedade de requisitos de tubulações industriais, com rastreabilidade de materiais e opções de inspeção descritas nas informações do produto. Para identificar uma configuração adequada para o seu projeto, revise as especificações da junta de expansão de fole metálico Tianshun eContate-noscom seus parâmetros operacionais, desenhos técnicos e requisitos de compra para discutir a seleção de materiais, projeto personalizado e uma solução adaptada ao seu sistema de tubulação.
