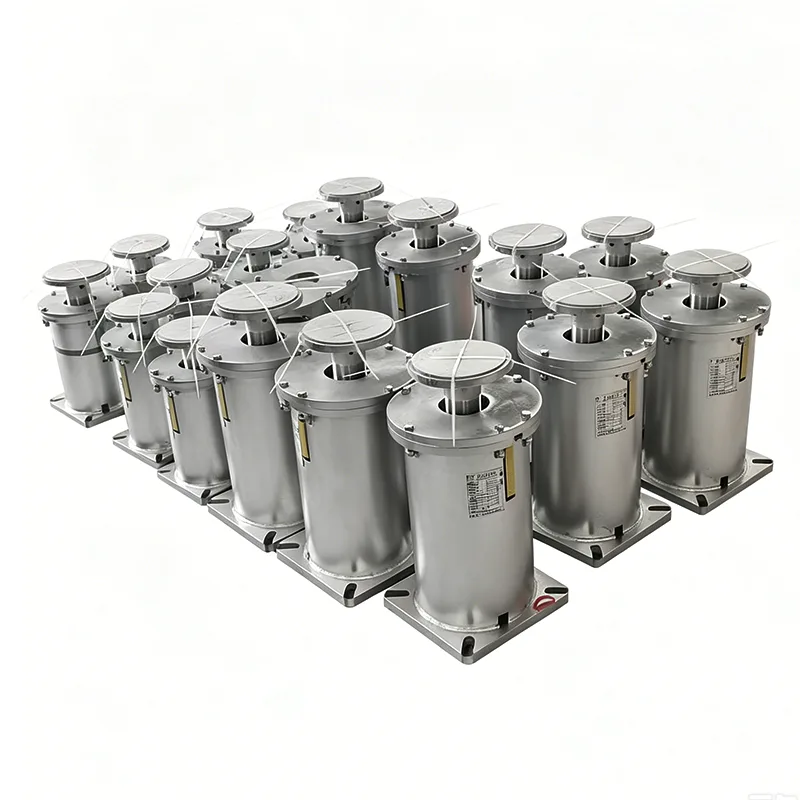

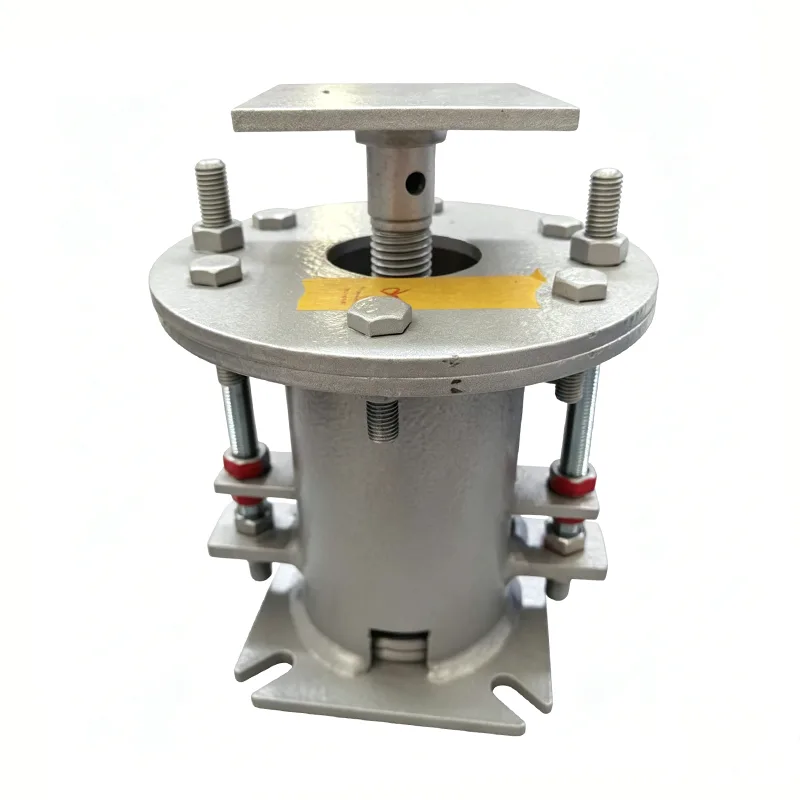

Suportes de mola resistentes para expansão térmica de tubulações industriais e rolamento de carga

Temos feito suportes de mola emTianshunhá 14 anos. Eles não são a parte mais chamativa de um sistema de tubulação, mas quando uma usina termelétrica é iniciada ou uma linha de GNL esfria, esses são os componentes que fazem o trabalho pesado silenciosamente. Mais de 70% dos nossos pedidos vêm de clientes recorrentes – EPCs, empresas de engenharia e proprietários de fábricas que tentaram o resto e ficaram conosco. Nossos suportes de primavera funcionam em mais de 45 países, desde refinarias do Oriente Médio até fábricas de produtos químicos do Sudeste Asiático.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Ao especificar suportes de mola, a primeira decisão real é entre dois tipos. Se o movimento do tubo for moderado e alguma variação de carga for aceitável, entãosuportes de mola variáveisfaça bem o trabalho e mantenha os custos baixos. Se o equipamento conectado — como uma turbina a vapor ou um bocal de compressor — não tolerar muitas mudanças de carga, você precisasuportes de mola constante. Eles mantêm uma força de apoio quase plana em toda a faixa de deslocamento. Nossos engenheiros ajudarão você a escolher o tipo certo com base em seus dados de análise de tensão, e não em suposições.

Como funcionam os suportes Spring em um sistema de tubulação real

Os suportes Spring não funcionam isoladamente. Quase sempre fazem parte de um acordo de apoio maior. Uma configuração típica inclui suportes de tubo rígidos ou sapatas de tubo para suportar o peso, enquanto a unidade de mola controla o movimento térmico vertical. Quando você precisa apoiar uma linha fria, geralmente combinamos o conjunto de molas com suportes de tubos pré-isolados para evitar condensação e acúmulo de gelo no ponto de suporte. Muitos clientes também os chamam por um nome diferente – cabides de mola – especialmente quando a unidade é do tipo suspensa montada na parte superior. A mesma família de produtos, apenas um estilo de montagem diferente.

Materiais que usamos

Não economizamos nas matérias-primas. Cada lote vem com certificados de fábrica e temos prazer em compartilhar a rastreabilidade total com sua equipe de inspeção.

Todos os materiais são provenientes de siderúrgicas chinesas aprovadas. Se o seu projeto exigir um tipo específico, como aço inoxidável duplex ou ligas de alta temperatura, informe-nos.

Padrões que seguimos

Fabricamos de acordo com os seguintes padrões como padrão, e podemos adaptar a outros mediante solicitação:

ASME B31.3 – Tubulação de Processo

ANSI/MSS SP-58 – Suportes e Suspensões para Tubos

GB/T 17116 – Padrão chinês para suportes de tubos

Também disponível para DIN, JIS ou especificação específica do seu projeto

Nossa fábrica possui certificação ISO 9001:2015 e produzimos certificação completa de material EN 10204 3.1 em cada remessa.

Perguntas comuns que nossos clientes fazem

Q1: Variável ou constante – como decido?

Se o deslocamento do seu tubo não for enorme e uma variação de carga de, digamos, 10-25% for aceitável, um suporte de mola variável funcionará bem e custará menos. Quando o equipamento conectado tiver uma carga estritamente permitida no bocal (típico em entradas de turbinas, conexões de compressores ou tubulações de reatores), utilize um suporte de mola constante. Envie-nos seus dados isométricos de tensão ou deslocamento e recomendaremos o modelo certo – sem nenhum custo por isso.

Q2: Quais capacidades de carga e faixas de deslocamento você pode fornecer?

Para suportes de molas variáveis, nossa linha padrão cobre algumas centenas de quilogramas até mais de 20 toneladas métricas por unidade. Suportes de molas constantes podem ultrapassar 30 toneladas para linhas com paredes pesadas. Curso: normalmente 0–150 mm para unidades variáveis ​​e até 300 mm ou mais para tipos constantes. Faixas de deslocamento e configurações de carga personalizadas são rotina para nós.

Q3: Quanto tempo leva a entrega?

Componentes em estoque e semiacabados: 20–25 dias. Pedidos totalmente personalizados: 30–40 dias. Se o seu projeto estiver com um cronograma apertado, fale com nossa equipe de vendas com antecedência – muitas vezes podemos reorganizar os slots de produção para cumprir prazos críticos.

Q4: Como você os embala para exportação?

Unidades menores vão para caixas de madeira fumigadas. Conjuntos maiores são aparafusados ​​em paletes de aço ou estruturas soldadas com embalagem impermeável. Enviamos regularmente para portos no Oriente Médio, Sudeste Asiático, Europa e América do Sul. Não tivemos uma única reclamação de danos no transporte nos últimos três anos.

Q5: Você pode nos mostrar referências de projetos?

Sim. Fornecemos suportes de mola e pacotes completos de suporte de tubos para usinas de energia de ciclo combinado no Oriente Médio, instalações de processamento de níquel na Indonésia, fábricas de produtos químicos no Brasil e tubulações convencionais em ilhas em projetos nucleares chineses. Contate-nos para obter uma lista de referências que corresponda ao seu setor.

Teste antes do envio

Cada suporte de mola que sai da nossa fábrica em Yangzhou passa por estas verificações:

Inspeção visual e dimensional

Amostragem de altura livre de mola e rigidez

Teste de pré-compressão e recuperação de carga total

Calibração da balança de viagem

Verificação da curva de carga vs. deslocamento

Anexamos um relatório de teste e certificados de material dentro do envelope de remessa. A inspeção por testemunhas terceirizadas da SGS, BV ou TÜV está disponível se o seu contrato exigir.

Personalização é a norma aqui

Aproximadamente metade dos nossos pedidos começa com um desenho do cliente ou um conjunto de condições de projeto, e não com um número de peça padrão. Para obter uma cotação, você só precisa nos informar:

Tipo de montagem: suporte superior ou suporte de base

Carga quente e carga fria

Movimento esperado do tubo (para cima ou para baixo)

Detalhes de conexão ou seu próprio desenho

Quantidade

Nós cuidaremos do resto: revestimentos especiais, ferragens em aço inoxidável, material de mola para alta temperatura, tamanhos de caixa fora do padrão, tudo isso.

A maneira como vemos

Os apoios do Spring não são ciência de foguetes, mas precisam ser feitos da maneira certa. Um conjunto de molas bem construído permanecerá em silêncio por 15 ou 20 anos. Uma solda ruim aparece como uma solda rachada ou uma linha flácida em poucos meses. Na Tianshun, nós os construímos como se os colocássemos em nossa própria fábrica. Isso significa que não há atalhos no material, não faltam testes e não há surpresas de última hora na entrega.

Se o seu próximo projeto exigir suportes de mola, suportes de mola, suportes de mola constantes ou sapatas de tubo pré-isoladas, envie-nos suas necessidades. Conseguiremos um preço justo de fábrica e uma proposta técnica que realmente faça sentido. Você também pode visitar nossa fábrica em Yangzhou - informe-nos quando.
