As juntas de expansão de tubulações são componentes flexíveis instalados em sistemas de tubulação para absorver alterações dimensionais causadas pela expansão e contração térmica, bem como para amortecer a vibração, reduzir o ruído e compensar pequenos desalinhamentos de instalação. Sem juntas de expansão, o crescimento térmico em tubulações longas geraria enorme tensão que pode danificar bombas, válvulas, bicos e a própria tubulação.Tecnologia de gasoduto Yangzhou Tianshunfabrica três famílias principais de juntas de expansão – foles metálicos, borracha e tecido – cada uma projetada para condições específicas de pressão, temperatura e meio.

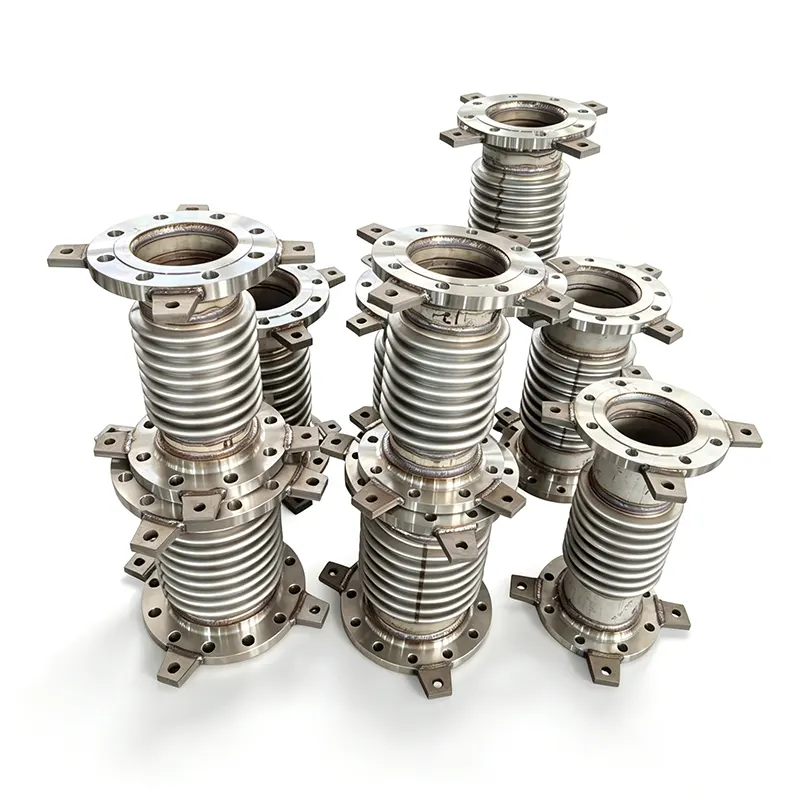

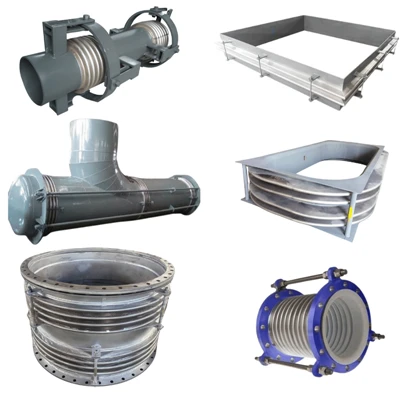

As juntas de expansão metálicas, também chamadas de juntas de expansão de fole, são construídas a partir de um ou mais elementos de fole de aço inoxidável complicados combinados com acessórios de extremidade, como flanges, extremidades de solda ou conexões roscadas. Eles são projetados para sistemas de tubulação pressurizada e podem absorver movimentos axiais, laterais e angulares individualmente ou em combinação.
As configurações variam de unidades simples de eixo único a designs complexos amarrados, universais, articulados e com pressão balanceada que contêm impulso de pressão ou restringem o movimento a planos específicos. Os foles são normalmente formados em aço inoxidável 304, 321 ou 316L, com opções de alta liga, como Inconel ou Hastelloy, disponíveis para serviços corrosivos ou em alta temperatura. As classificações de pressão cobrem vácuo total até várias centenas de bar, dependendo do diâmetro e da contagem de camadas do fole.
| Item de parâmetro | Exemplos de valores comuns |
| Diâmetro Nominal (DN) | DN50 - DN3000(Dimensões não padronizadas podem ser fabricadas de acordo com desenhos.) |
| Pressão de Projeto (PN) | PN10, PN16, PN25, PN40 |
| Temperatura de projeto | -196°C a +800°C |
| Material do fole | SS304, SS316L, Inconel 625 |
| Tipo de conexão | Flange, Soldagem |
| Capacidade de movimento | Axial, Lateral, Angular (mm/°) |
| Vida de fadiga | 1.000, 3.000, 5.000 ciclos |
As juntas de expansão de borracha oferecem uma alternativa leve e com amortecimento de vibrações às unidades metálicas para aplicações de baixa pressão. Construídos com borracha sintética reforçada, como EPDM, NBR, neoprene ou variantes revestidas de PTFE, eles absorvem o movimento térmico, reduzem o ruído transmitido pela estrutura e compensam o desalinhamento entre a tubulação e o equipamento. Eles são amplamente utilizados em tratamento de água, HVAC, estações de bombeamento e linhas de transferência de produtos químicos onde a resistência à corrosão e a absorção de choques são prioridades.

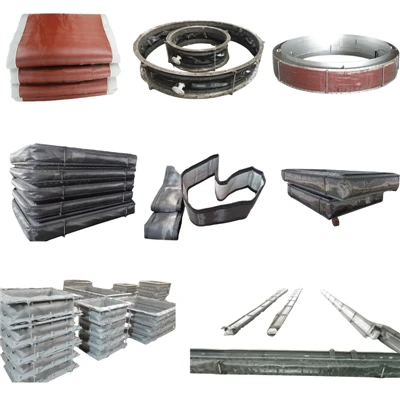

As juntas de expansão de tecido ou não metálicas são projetadas principalmente para dutos de baixa pressão e sistemas de gases de combustão operando em altas temperaturas. Eles consistem em múltiplas camadas de tecidos de alta temperatura, isolamento e materiais de vedação emoldurados por metal ou aço. Capazes de absorver grandes quantidades de movimento axial, lateral e angular com força de reação muito baixa, as juntas de tecido são comuns em usinas de energia, instalações de transformação de resíduos em energia, fornos de cimento e sistemas de exaustão industriais que operam até 1.000°C e além com isolamento adequado.
| Tabela de parâmetros | Exemplos de valores comuns |
| Temperatura de serviço | 400°C-1000°C |
| Pressão Operacional | ± 50 kPa (baixa pressão) |
| Tipo de mídia/gás | Gás de combustão, ar quente, gás corrosivo |
| Camadas de tecido | PTFE, Silício, Fibra Cerâmica |
| Comprimento cara a cara | 200 mm - 500 mm (personalizável) |
| Material da moldura | Aço Carbono, Q235, SS304 |
Nossa linha de juntas de expansão cobre diâmetros nominais de DN25 (1 polegada) até DN4000 (160 polegadas) e maiores para unidades de tecido personalizadas. As dimensões face a face padrão seguem as normas comuns da indústria, e comprimentos personalizados, capacidades de movimento e configurações finais são produzidos sob encomenda. Cada junta é testada hidrostaticamente e testada em ciclo conforme aplicável, com total rastreabilidade do material desde a bobina até a montagem final.
Todas as juntas de expansão são projetadas e fabricadas de acordo com padrões internacionais, incluindo EJMA, ASME B31.1, ASME B31.3, EN 14917 e GB/T 12777. Também possuímos certificação ISO 9001:2015 e podemos fornecer unidades com marcação CE para o mercado europeu.
Integração com sistemas de suporte de tubos
As juntas de expansão são quase sempre especificadas como parte de uma análise completa de flexibilidade da tubulação, trabalhando junto com suportes de mola e suportes rígidos de tubos para controlar o movimento e a carga. Em linhas com crescimento térmico vertical significativo, suportes de mola variáveis ou suportes de mola constantes suportam o peso do tubo enquanto a junta de expansão absorve o deslocamento axial e lateral. Para sistemas sujeitos a eventos dinâmicos, como golpe de aríete ou carregamento sísmico, amortecedores hidráulicos são frequentemente instalados em paralelo com juntas de expansão para restringir movimentos repentinos e permitir deslocamento térmico gradual.
Nosso portfólio completo de produtos também inclui suportes para sapatas de tubos, suportes de tubos pré-isolados para linhas criogênicas e de alta temperatura e uma linha completa de suportes e suportes de mola — permitindo que os clientes obtenham juntas de expansão e seu hardware de suporte associado de um único fabricante.
As juntas de expansão são especificadas em praticamente todos os setores da indústria de processos: geração de energia (térmica, nuclear, renovável), petróleo e gás (refinarias, oleodutos, terminais de GNL), tratamento de água e águas residuais, plantas petroquímicas e farmacêuticas, mineração e processamento mineral, produção de alimentos e bebidas, aquecimento urbano e construção de sistemas HVAC.
Cada junta de expansão passa por testes de pressão e inspeção dimensional antes do envio de nossa fábrica de 35.000 m² em Jiangsu, China. Nossa equipe de engenharia oferece suporte aos clientes com cálculos de movimento, orientação para seleção de materiais e revisões de projetos personalizados. Os prazos de entrega padrão variam de duas a quatro semanas, dependendo do tamanho e da complexidade, e pedidos urgentes podem ser atendidos mediante acordo prévio. Com mais de 14 anos de experiência no fornecimento de componentes de dutos para mais de 45 países, atendemos empreiteiros de EPC, empresas de engenharia e usuários finais em todo o mundo.
Que tipo de junta de dilatação devo escolher – metal, borracha ou tecido?
Selecione com base na pressão, temperatura e meio. As juntas de fole metálico suportam alta pressão e uma ampla faixa de temperatura e são o padrão para tubulações de processo. As juntas de borracha são excelentes no amortecimento de vibrações e na resistência à corrosão em serviços com água e produtos químicos suaves. As juntas de tecido são usadas para dutos de grande diâmetro, baixa pressão e alta temperatura, como gases de combustão e sistemas de exaustão.
Que movimentos uma junta de dilatação pode absorver?
Dependendo do projeto, as juntas de expansão podem absorver movimentos axiais (compressão/extensão), laterais (deslocamento perpendicular) e angulares (rotação), individualmente ou em combinação. Unidades de fole único controlam principalmente o movimento axial, enquanto designs universais, articulados e gimbal são usados para deslocamento lateral e angular.
Preciso de suportes de mola ao instalar uma junta de dilatação?
Na maioria dos casos, sim. As juntas de expansão absorvem o movimento térmico, mas não são projetadas para suportar o peso do tubo. Suspensores de molas variáveis ou constantes suportam a carga morta do tubo e do conteúdo, permitindo que a junta de expansão se mova livremente. A seleção adequada do suporte faz parte de uma análise completa da tensão do tubo.
Quais padrões suas juntas de dilatação seguem?
Nossas juntas de expansão metálicas são projetadas de acordo com os padrões EJMA e estão em conformidade com ASME B31.1, ASME B31.3, EN 14917 e GB/T 12777. As unidades de borracha e tecido seguem os padrões ISO, EN e ASTM aplicáveis. A marcação CE e a inspeção por terceiros estão disponíveis mediante solicitação.
Qual é a vida útil típica de uma junta de dilatação?
A vida útil depende da temperatura, pressão, ciclos de movimento, corrosão do meio e qualidade da instalação. Uma junta de fole metálico adequadamente dimensionada e instalada normalmente dura de 10 a 20 anos em serviço industrial normal. As juntas de borracha e tecido geralmente têm vida útil mais curta e são consideradas itens de desgaste substituíveis. Mediante solicitação, podemos fornecer dados do ciclo de fadiga para projetos específicos de foles.
