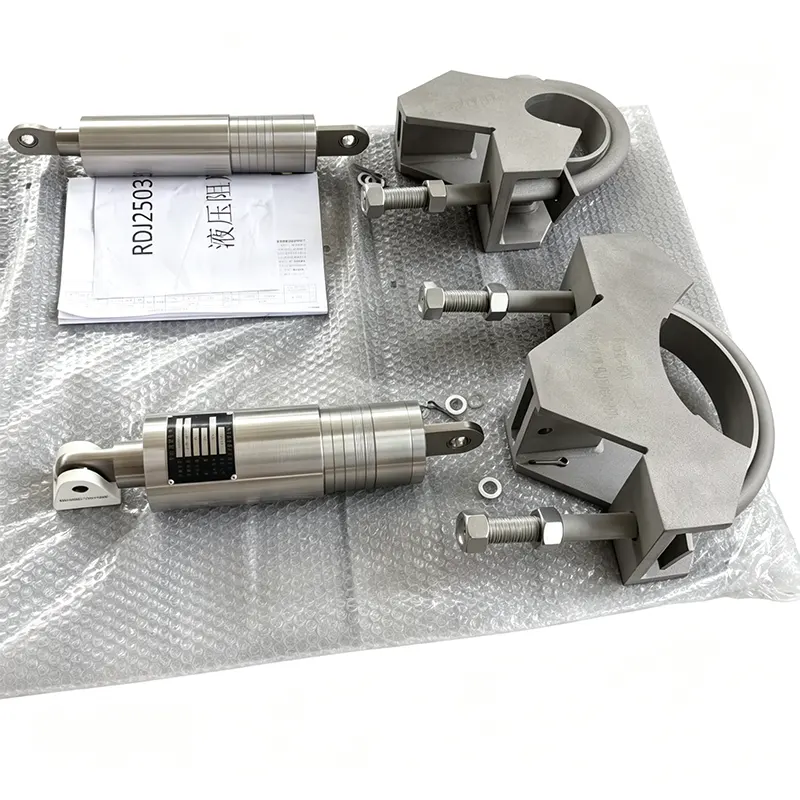

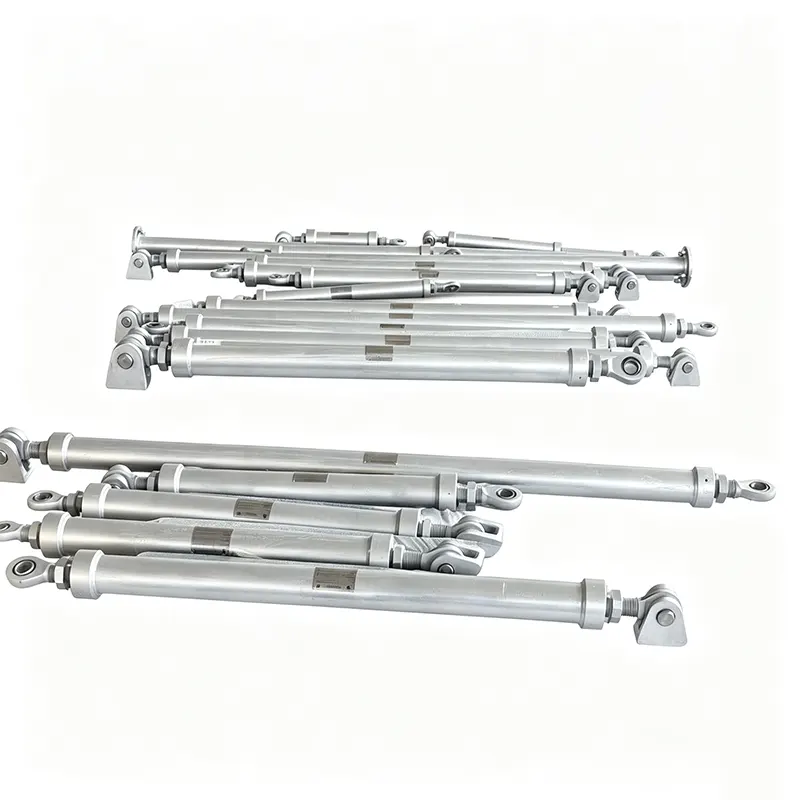

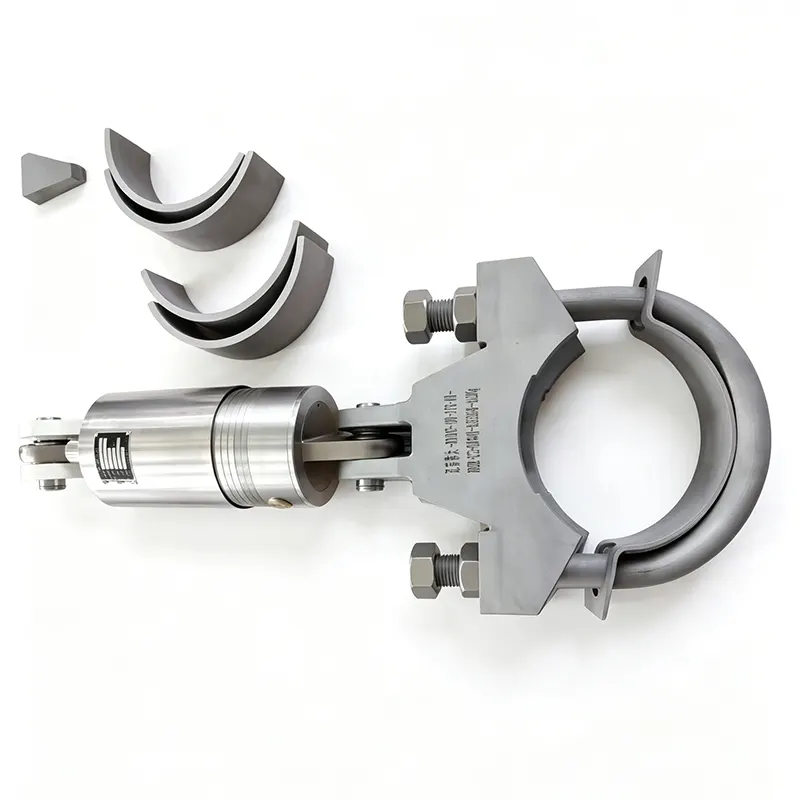

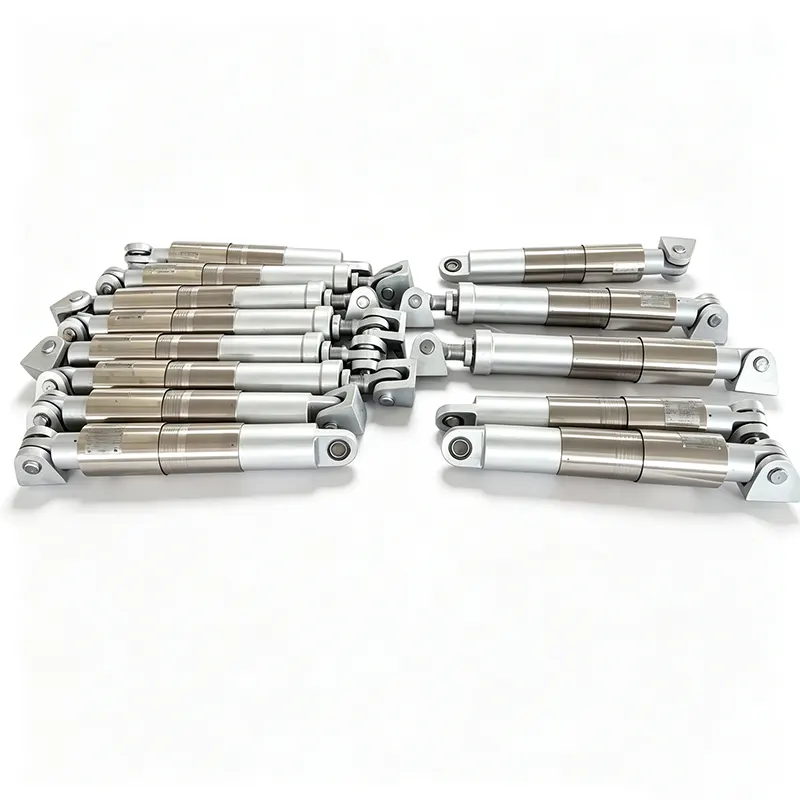

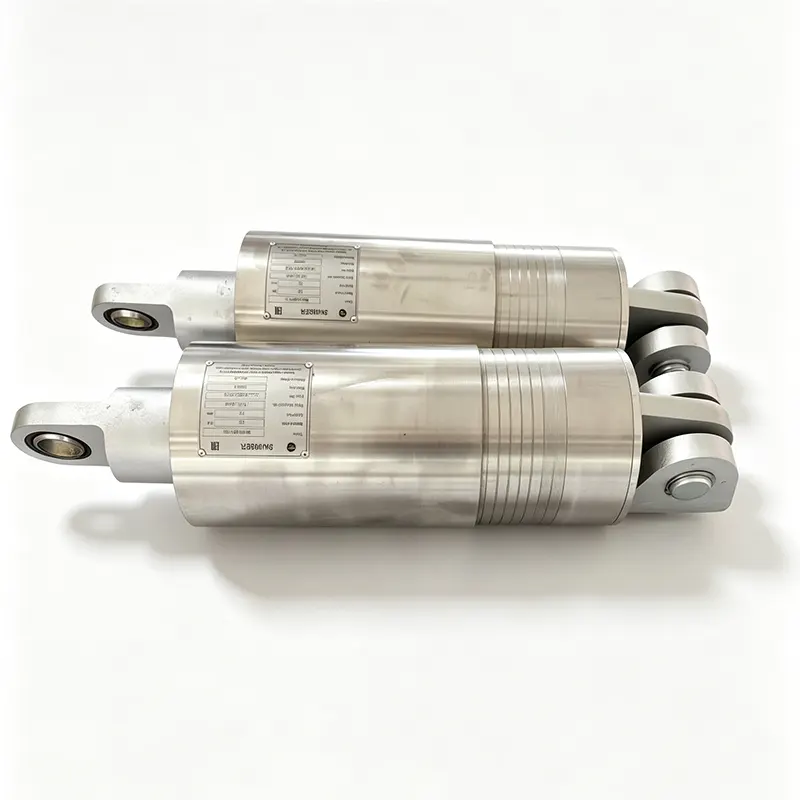

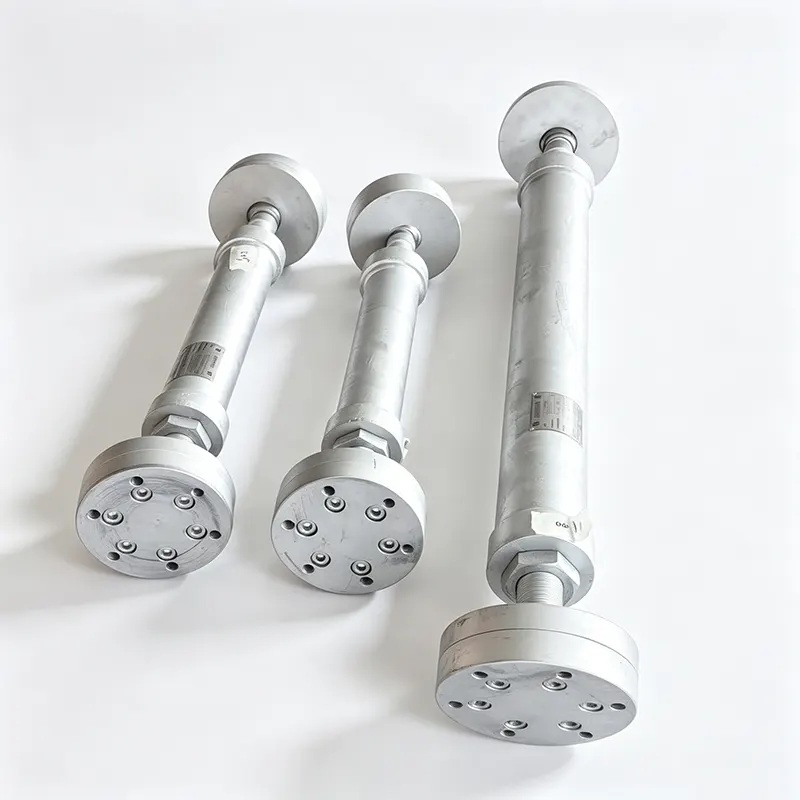

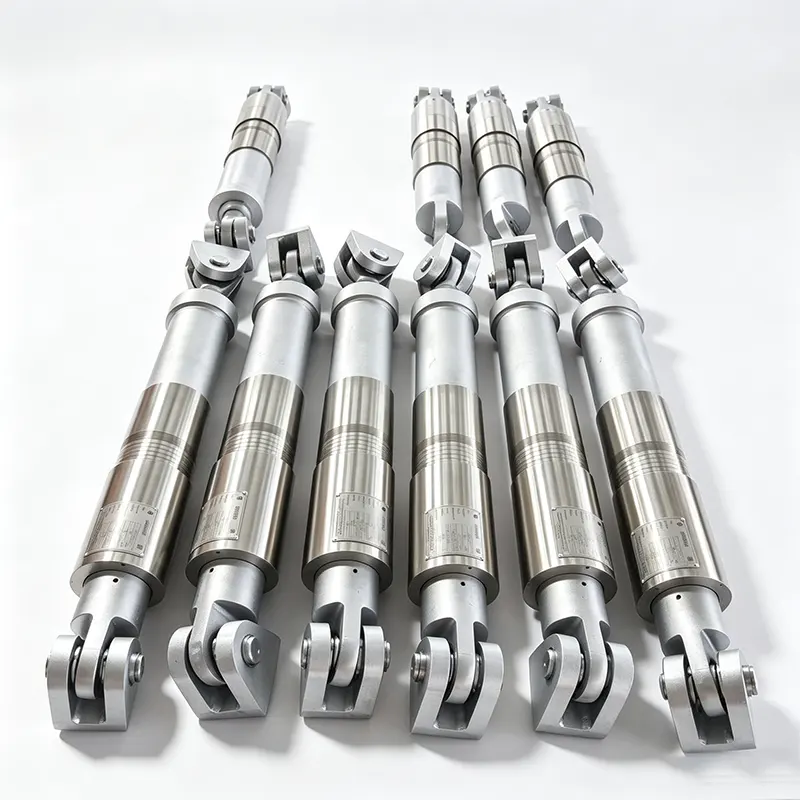

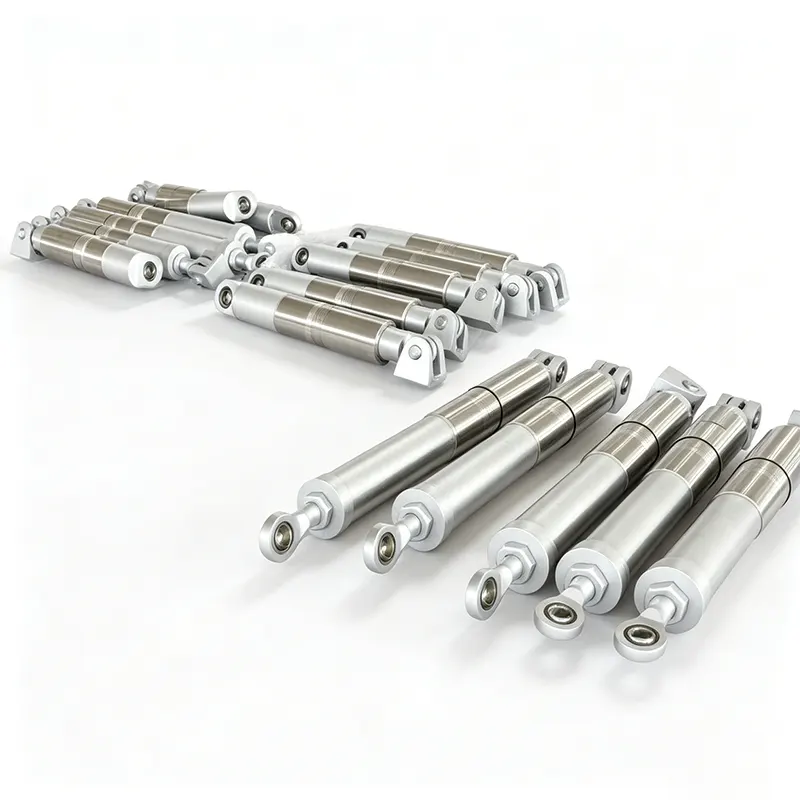

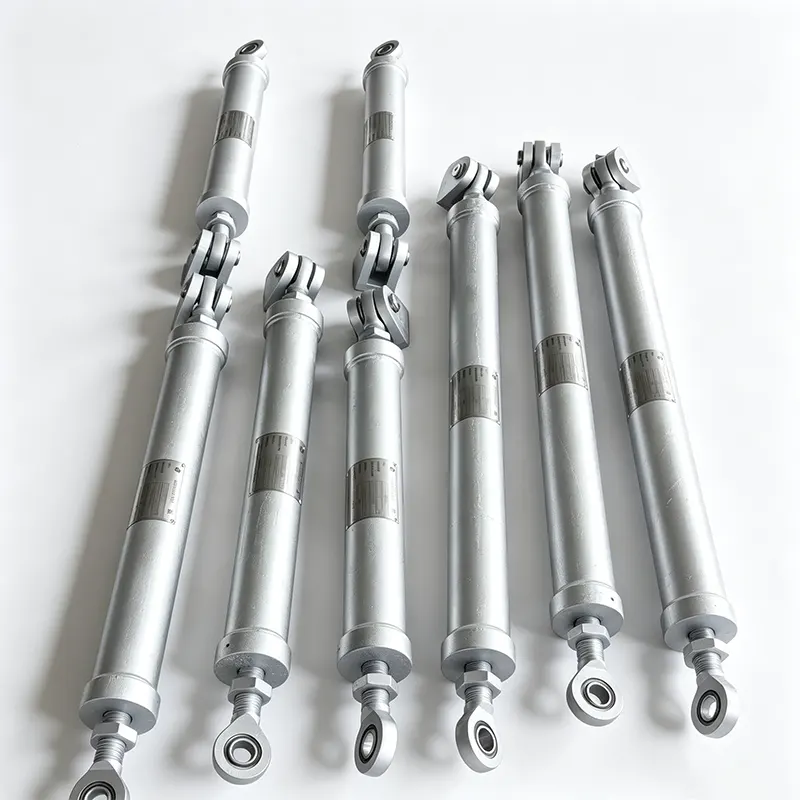

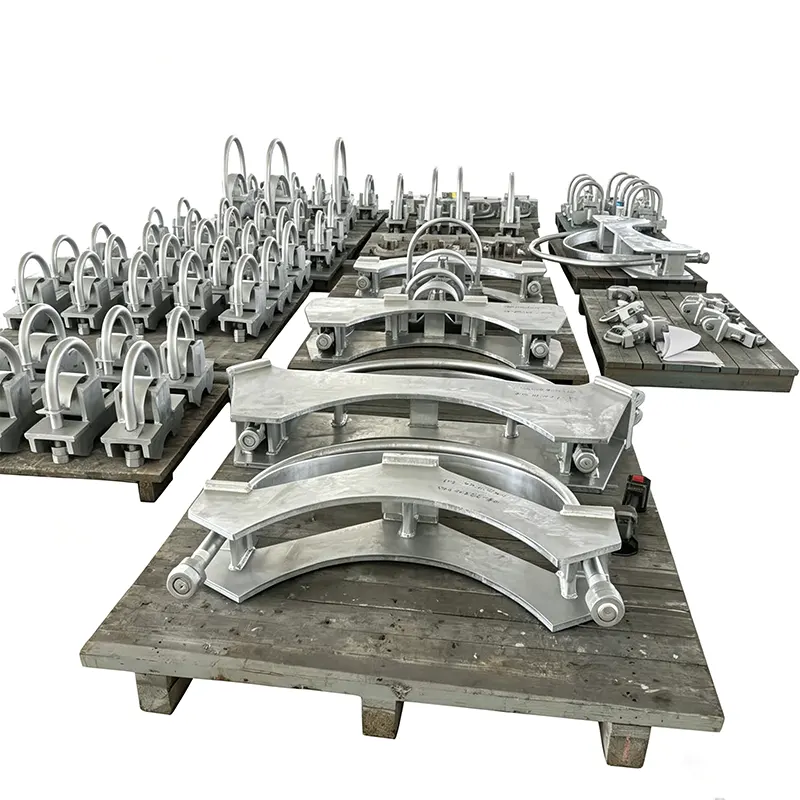

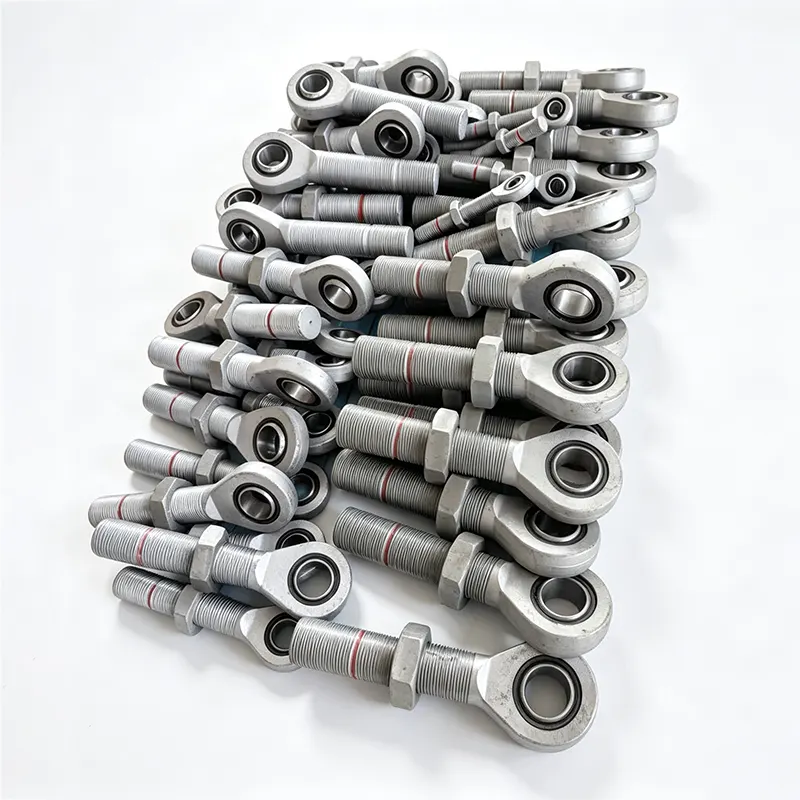

Amortecedores Hidráulicos para Retenção de Tubos

Yangzhou Tianshun fornece amortecedores hidráulicos para instalações de geração de energia, petroquímica e nuclear desde 2012. Nossos amortecedores da série YZN operam em mais de 45 países, apoiados por uma fábrica de 35.000 m², mais de 100 funcionários qualificados e um sistema de qualidade certificado pela ISO 9001:2015.

Como um amortecedor hidráulico protege a tubulação

Um amortecedor hidráulico é uma restrição sensível à velocidade. Sob condições normais de operação, a expansão e contração térmica fazem com que o tubo se mova lentamente. Os Amortecedores Hidráulicos para Retenção de Tubos acompanham esse movimento praticamente sem resistência, agindo como um suporte de deslizamento livre. Quando o tubo sofre uma aceleração repentina – devido a golpe de aríete, descarga de uma válvula de segurança, atividade sísmica ou disparo de bomba – a válvula interna fecha em uma fração de segundo. Nesse momento, o amortecedor torna-se uma escora quase rígida, transferindo a carga dinâmica para a estrutura do edifício ou ponto de ancoragem e evitando o deslocamento do tubo que poderia causar danos por impacto, tensão excessiva ou falha por fadiga.

A distinção crítica é o limite de velocidade. Movimentos lentos passam sem restrições. Movimentos rápidos são bloqueados. Isto permite que um sistema de tubulação mantenha sua flexibilidade para ciclos térmicos sustentados enquanto recebe restrição instantânea somente quando necessário.

Design e recursos da série YZN

Indicador de posição visível

Um indicador mecânico claro no corpo do amortecedor mostra a faixa de curso disponível em ambas as direções. As equipes de manutenção podem verificar rapidamente se a unidade está operando dentro do curso projetado ou precisa de ajuste, sem desconectar o dispositivo.

Construção compacta e simétrica

O layout simétrico simplifica a orientação da instalação e reduz a probabilidade de montagem incorreta. Seu envelope compacto cabe em racks de tubos apertados e áreas congestionadas onde molas maiores ou suportes rígidos não podem ser colocados.

Baixo atrito e curto tempo de travamento

O atrito interno é minimizado através de usinagem de precisão e seleção de vedação. O tempo de resposta dinâmica, o intervalo desde o início do movimento rápido até o travamento total, é mantido extremamente curto. Isso garante que o tubo sofra um deslocamento insignificante antes do amortecedor se encaixar, o que é fundamental para proteger equipamentos sensíveis, como conexões de turbinas e bicos de vasos de pressão.

Alta capacidade de força de travamento

Quando travados, os amortecedores hidráulicos para retenção de tubos podem suportar cargas substanciais de tração e compressão sem ceder. A força de amortecimento gerada durante a resposta dinâmica é proporcional à entrada de velocidade e pode ser especificada até a carga de projeto necessária, atendendo às demandas da análise de tensão do tubo.

Compatibilidade de vedação e mídia

As vedações são selecionadas para compatibilidade de longo prazo com o fluido hidráulico e com o ambiente externo da planta. O meio fluido, normalmente um óleo de silicone de alta estabilidade, mantém uma viscosidade consistente em toda a faixa de temperatura operacional. Os materiais de vedação resistem ao envelhecimento e vazamentos, contribuindo para uma longa vida útil sem manutenção.

Escopo técnico

Todos os valores são adaptados ao caso de carga específico da tubulação e aos requisitos do projeto. Cursos, classificações de carga e tipos de conexão não padronizados são fabricados de acordo com os desenhos do cliente.

Controle de qualidade e testes

Cada amortecedor hidráulico YZN passa por testes de aceitação funcional antes do envio. Uma bancada de testes dedicada aplica ciclos lentos para verificar o movimento livre e, em seguida, simula o deslocamento rápido para confirmar o travamento e medir a capacidade de carga resultante. O limite de pressão é testado e a operação do indicador de curso é validada. Os registros de teste são retidos e podem ser fornecidos com a remessa.

A rastreabilidade do material é mantida para peças que contêm pressão e para o fluido hidráulico. Em aplicações nucleares, os programas de garantia de qualidade exigidos são aplicados, incluindo a conformidade com as seções aplicáveis ​​da Seção III do Código ASME para Caldeiras e Vasos de Pressão e requisitos adicionais específicos do cliente. Nosso sistema certificado ISO 9001 rege todos os procedimentos, desde o recebimento da matéria-prima até a inspeção final.

Mais de 70% de nossos pedidos vêm de clientes recorrentes de longo prazo que confiam no desempenho consistente de nossos amortecedores em vários projetos.

Onde amortecedores hidráulicos são usados ​​para contenção de tubos

A série YZN é instalada em sistemas de tubulação críticos onde uma combinação de flexibilidade térmica e restrição dinâmica instantânea não é negociável.

Usinas nucleares

Vapor principal, água de alimentação e tubulação relacionada à segurança. Os amortecedores protegem contra eventos sísmicos e efeitos dinâmicos de ruptura de tubos, ao mesmo tempo que permitem grandes movimentos térmicos durante a operação normal. Pacotes completos de material e documentação de teste são padrão.

Usinas termelétricas

Linhas de água de alimentação de caldeiras, tubulações de extração de vapor e sistemas de derivação de turbinas. Os amortecedores reduzem as cargas transitórias das operações da válvula e evitam chicoteamento do tubo.

Unidades petroquímicas e de refinaria

Tubulação de processo em FCCU, reformadores e estações de compressão. Os amortecedores lidam com vibrações induzidas por fluxo bifásico e cargas de explosão ocasionais, ao mesmo tempo que acomodam ciclos térmicos.

Siderúrgicas e sistemas de gás industrial

Os fogões de explosão quente e as tubulações de lança de oxigênio experimentam rápidos transientes térmicos e vibrações. Os amortecedores hidráulicos mantêm o alinhamento do tubo sem restringir o crescimento térmico.

Estações de bomba e compressor

Linhas de descarga sujeitas a eventos de pulsação ou golpe de aríete. Os amortecedores atuam como restrições sensíveis à velocidade, evitando tensões nos flanges e suportes.

Perguntas frequentes

Qual a diferença entre um amortecedor hidráulico e um suporte rígido ou um suporte de mola?

Um suporte rígido trava o tubo no lugar e evita qualquer movimento térmico, o que pode causar tensão excessiva na tubulação e nos equipamentos conectados. Um suporte de mola suporta cargas de gravidade, mas não restringe forças dinâmicas. Um amortecedor hidráulico atende a ambas as necessidades: permite expansão e contração térmica lentas livremente e, em seguida, trava em milissegundos quando a velocidade do tubo excede um limite predefinido. Isto proporciona restrição dinâmica precisamente quando necessário, sem comprometer a flexibilidade térmica.

O que determina a configuração da velocidade de travamento e ela pode ser ajustada?

O limite de velocidade de travamento é definido de acordo com a taxa máxima de expansão térmica esperada do tubo e a velocidade mínima que surgiria de um evento dinâmico, como golpe de aríete ou choque sísmico. Nossos engenheiros analisam a análise de tensão do tubo do projeto para estabelecer um valor que mantenha o amortecedor livre durante a operação normal, mas proporcione restrição total durante um transiente. O limite é definido de fábrica e verificado funcionalmente na bancada de testes; se as condições operacionais mudarem, a configuração poderá ser recalibrada em nossas instalações.

Que tipo de manutenção um amortecedor hidráulico precisa durante sua vida útil?

Recomendamos testes funcionais periódicos para confirmar se a unidade ainda se move sem resistência sob deslocamento lento e trava corretamente sob movimento rápido. Em plantas de energia e de processo, esta verificação é normalmente realizada a cada 3 a 5 anos, ou de acordo com o programa de manutenção da planta. A inspeção visual da área de vedação e do indicador de curso é simples. Caso uma unidade precise de recondicionamento, oferecemos serviço de fábrica, incluindo substituição de fluido, troca de vedação e recertificação.

Os amortecedores YZN podem suportar instalações externas ou ambientes corrosivos de fábrica?

Sim. O cilindro padrão recebe um revestimento resistente à corrosão adequado para a maioria dos ambientes industriais externos. Para atmosferas costeiras, offshore ou quimicamente agressivas, podemos fornecer o cilindro em aço inoxidável e selecionar revestimentos de haste de pistão e materiais de vedação especificamente para essas condições. Teremos prazer em aconselhar sobre a seleção de materiais com base no ambiente do local e na faixa de temperatura.

Que documentação é fornecida para aplicações nucleares ou críticas para a segurança?

Fornecemos rastreabilidade completa de materiais para componentes de retenção de pressão, relatórios de testes de moinhos certificados, certificação de fluidos hidráulicos, registros de testes funcionais e uma declaração de conformidade com os códigos aplicáveis. Quando exigido pelo projeto, a documentação atende à Seção III da ASME ou a outros padrões nucleares. Nosso sistema de qualidade é auditado regularmente e podemos acomodar auditorias adicionais de clientes e requisitos de documentação.

Suporte e serviço de engenharia

A seleção do amortecedor correto para uma aplicação de restrição de tubulação envolve dados de carga, movimento térmico esperado e limite de velocidade de travamento. Nossos engenheiros trabalham com seus relatórios de tensão do tubo para confirmar o tamanho e a configuração apropriados. Gerentes de contas dedicados respondem às dúvidas em 24 horas e fornecem recomendações técnicas sem demora.

Configurações personalizadas — curso fora do padrão, materiais especiais para atmosferas corrosivas ou documentação de classe nuclear — são tratadas como pedidos de rotina, e não como exceções. Após a entrega, fornecemos orientações de instalação e conselhos de manutenção, incluindo recomendações para testes funcionais periódicos para garantir confiabilidade contínua durante toda a vida útil.

Tecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.

Instalação de 35.000 m², Jiangsu, China – exportando para mais de 45 países.

Amortecedores hidráulicos que travam apenas quando o tubo precisa e ficam fora do caminho o resto do tempo.
