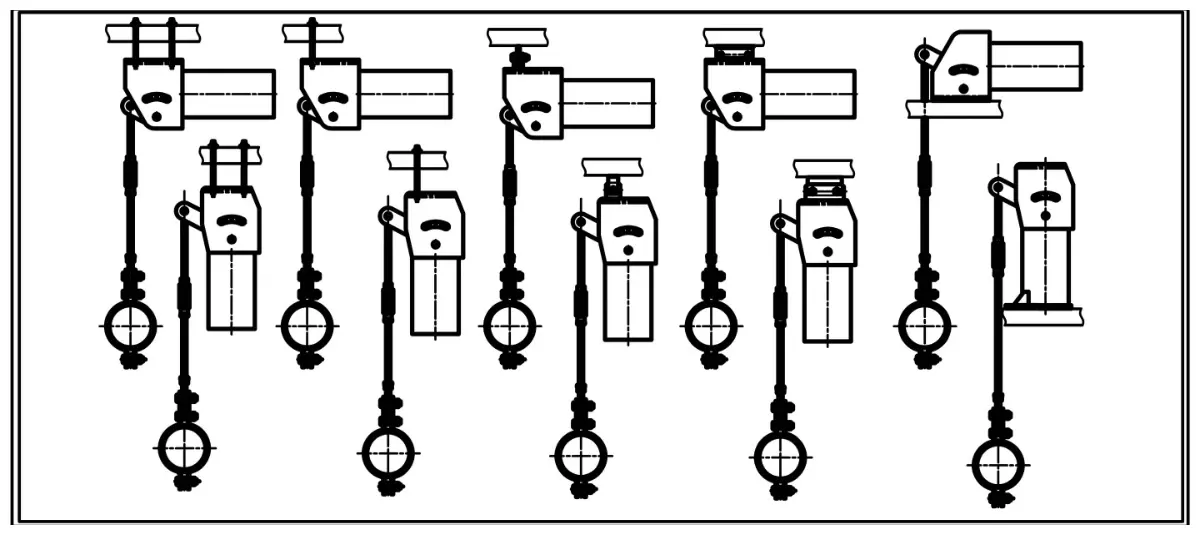

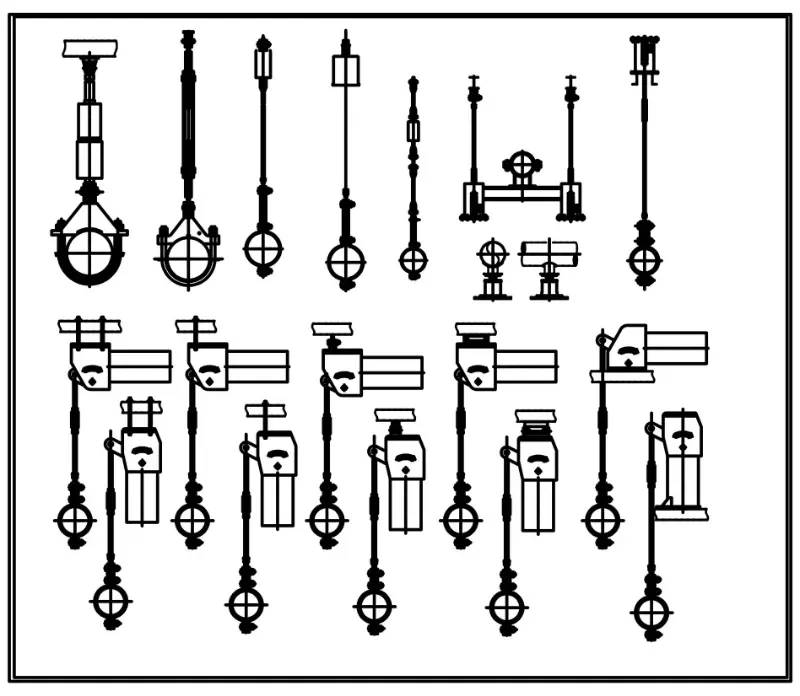

Cabide de mola constante de alta capacidade

Yangzhou Tianshun projeta e fabrica suportes de mola de carga constante desde 2012. Nossos suportes de alta carga, cobrindo cargas de projeto de até 500 kN e personalizáveis ​​além disso, são construídos em uma instalação de 35.000 m² com mais de 100 funcionários qualificados. Cada unidade é predefinida, testada e enviada com documentação completa para projetos em mais de 45 países.

Visão geral técnica

Fazemos a conversão entre padrões nacionais desde que os parâmetros sejam tecnicamente compatíveis. Nenhum fator de correção é aplicado quando as cargas e percursos de projeto estão dentro dos limites da norma escolhida.

Por que uma carga constante é importante em suportes de tubos de alta carga

Quando um suporte de mola constante de alta carga sofre um grande deslocamento vertical devido à expansão térmica, um suporte de mola variável altera sua força de resistência à medida que a mola se comprime ou se estende. Essa variação de carga pode transferir tensões indesejadas para a parede do tubo, para o equipamento conectado e para os suportes adjacentes. Um suspensor de mola constante elimina esse problema ao fornecer uma força de suporte praticamente inalterada desde a posição fria até a posição operacional quente e em todos os pontos intermediários.

O mecanismo utiliza uma mola de compressão que atua através de um conjunto de manivela e biela. A geometria é organizada de modo que o torque da mola em torno do pivô principal seja igual ao torque da carga em todos os pontos do curso. O resultado é uma força de suporte que permanece dentro de uma estreita faixa de desvio, independentemente da distância que o tubo se move verticalmente.

Recursos de design que tornam possível a confiabilidade em altas cargas

Capacidade de carga robusta com desvio estreito

Os modelos padrão cobrem cargas operacionais de 0,1 kN a 500 kN. Para cargas acima de 500 kN, projetamos suportes personalizados de acordo com desenhos e especificações do cliente. O desvio de carga é mantido dentro de ±5% do valor nominal como padrão, com uma opção de alta precisão atingindo ±3%. Esta tolerância rigorosa é verificada em nossa bancada de calibração antes do envio.

Estrutura estável para viagens verticais pesadas

A carcaça atua como um invólucro protetor, mantendo os detritos da construção e a contaminação do local longe da mola e da ligação. Estão disponíveis cursos padrão de 50 mm, 100 mm, 200 mm e 400 mm, e cursos reais de até 600 mm podem ser fornecidos quando o layout da tubulação exigir. Os batentes de limite de deslocamento superior e inferior são integrados para evitar ultrapassagens em qualquer direção, e uma escala de deslocamento visível permite que as equipes de instalação confirmem a posição a qualquer momento.

Materiais de mola selecionados para longa vida útil em fadiga

As bobinas da mola são enroladas em aço 60Si2Mn ou 50CrVA, ambos escolhidos por sua alta resistência à fadiga e desempenho consistente ao longo de anos de ciclos térmicos. A combinação de bons materiais e processos de bobinamento controlados suporta a produção de carga estável e os longos intervalos de manutenção esperados em plantas de energia e de processo.

Campo ajustável sem suposições

Um parafuso de ajuste de carga permite que a força de suporte seja ajustada no local. Girar o parafuso na direção marcada aumenta ou diminui a carga em incrementos de 2%, com uma faixa de ajuste total de ±10% a ±20% dependendo do modelo. Um mostrador adjacente ao parafuso lê o ajuste diretamente, para que o instalador possa discar a configuração necessária sem remover a unidade ou usar células de carga externas.

Pinos predefinidos que simplificam a instalação e o teste hidráulico

Cada suporte de mola constante sai de fábrica com pinos vermelhos predefinidos ajustados na posição de instalação a frio especificada pelo cliente. Os pinos travam o mecanismo para que o sistema de tubulação possa ser testado hidrostaticamente ou limpo quimicamente sem deflexão adicional do conjunto da mola. Nossos pinos padrão são projetados para suportar até o dobro da carga operacional nominal durante os testes. Caso sejam previstas cargas de teste mais elevadas, reforçamos o conjunto do pino assim que informado na fase do pedido. Os pinos devem ser removidos antes do comissionamento do sistema.

Controle de qualidade e rastreabilidade

Nosso sistema de qualidade é certificado pela ISO 9001:2015. Cada suporte de mola constante é montado e predefinido para a carga e deslocamento especificados pelo cliente em uma bancada de teste calibrada. Registramos a carga em diversas posições ao longo do curso para confirmar que o desvio permanece dentro da tolerância especificada. Esses registros de teste são retidos e podem ser fornecidos com a remessa.

As certificações de materiais para bobinas de mola, aço estrutural e fixadores são rastreáveis ​​até a fábrica. Para projetos que exigem conformidade com ASME B31.1, B31.3, EN 13480 ou outros códigos internacionais, fornecemos os pacotes de documentação necessários, incluindo qualificações de procedimentos de soldagem e relatórios de END, quando aplicável.

Onde são aplicados cabides de mola constante de alta capacidade

Esses suportes são instalados onde quer que um sistema de tubulação sofra um grande deslocamento vertical e não possa tolerar mudanças nas forças de suporte. As instalações típicas incluem linhas principais de vapor em usinas térmicas e nucleares, tubulações de reaquecimento a quente, risers de água de alimentação de caldeiras e tubulações de processo de alta temperatura em refinarias e fábricas de produtos químicos. Em cada caso, o suspensor mantém uma carga quase constante do frio para o quente, evitando a transferência indesejada de tensões para as conexões da turbina, bicos dos vasos e outros equipamentos sensíveis.

Perguntas frequentes

Como um suporte de mola constante difere de um suporte de mola variável?

Um suporte de mola variável altera sua carga conforme a mola desvia, o que significa que o tubo sente uma força diferente nos estados frio e quente. Um suspensor de mola constante é projetado para que a força de suporte permaneça quase a mesma durante todo o curso. Isto evita que a variação de carga transfira tensões para o sistema de tubulação, o que é especialmente importante em linhas críticas com grande movimento vertical.

A Tianshun pode fabricar cabides com classificação acima de 500 kN?

Sim. Tratamos suportes de alta capacidade como pedidos de engenharia personalizados. Você pode nos enviar os desenhos do projeto ou especificar a carga, o curso, as conexões finais e o código aplicável. Nossa equipe de engenharia projetará o cabide de acordo e fornecerá desenhos de aprovação antes da fabricação.

Qual é a finalidade dos pinos predefinidos vermelhos e quando eles devem ser removidos?

Os pinos predefinidos travam o suporte na posição de instalação a frio. Eles mantêm o mecanismo rígido para que o sistema de tubulação possa ser preenchido, testado hidrologicamente ou limpo quimicamente sem que a mola se mova. Os pinos devem ser removidos somente após a conclusão de todos os testes e antes do sistema ser comissionado para operação normal. Deixá-los no lugar durante a operação impediria o funcionamento do suporte.

Com quais padrões internacionais você pode trabalhar?

Fornecemos rotineiramente suportes de mola constantes para GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L e JIS B 8501. Se o seu projeto exigir um padrão diferente, envie-nos a especificação e confirmaremos a conformidade.

O acabamento da carcaça pode ser adaptado para ambientes corrosivos ou offshore?

Nossos acabamentos padrão são galvanizados a quente e pintados com epóxi. Para atmosferas altamente corrosivas podemos aplicar sistemas de revestimento especializados ou fabricar a carcaça em aço inoxidável. Especifique as condições ambientais em sua consulta para que possamos propor um sistema de proteção adequado.

Quais são as suas condições de pagamento e prazos típicos de entrega?

Aceitamos pagamento por transferência bancária. Os prazos de entrega dependem da quantidade do pedido e da complexidade das configurações personalizadas, mas os suportes de mola constante padrão normalmente podem ser fabricados e predefinidos dentro de quatro a seis semanas a partir da confirmação do pedido. A entrega rápida pode ser discutida e acordada durante a negociação do contrato.

Trabalhando com Tianshun

Quando você pergunta sobre um suspensor de mola constante de alta carga, você recebe um gerente de conta dedicado que entende o projeto de suporte de tubulação, e não apenas os termos comerciais. Nossa equipe de engenharia analisa seus requisitos padrão de carga, deslocamento e tubulação e responde com uma proposta técnica dentro de 24 horas. Configurações personalizadas — deslocamentos fora do padrão, faixas de temperatura estendidas, materiais especiais ou documentação específica do projeto — são tratadas como parte do nosso escopo normal de fornecimento.

Após a entrega, fornecemos orientações de instalação, instruções predefinidas para remoção de pinos e conselhos de manutenção. Mais de 70% do nosso negócio vem de pedidos repetidos de clientes que dependem de nosso suporte para um desempenho previsível, ciclo após ciclo.
