Suportes de sapatas de tubo resistentes ao desgaste para suporte de carga de tubulação e deslocamento deslizante

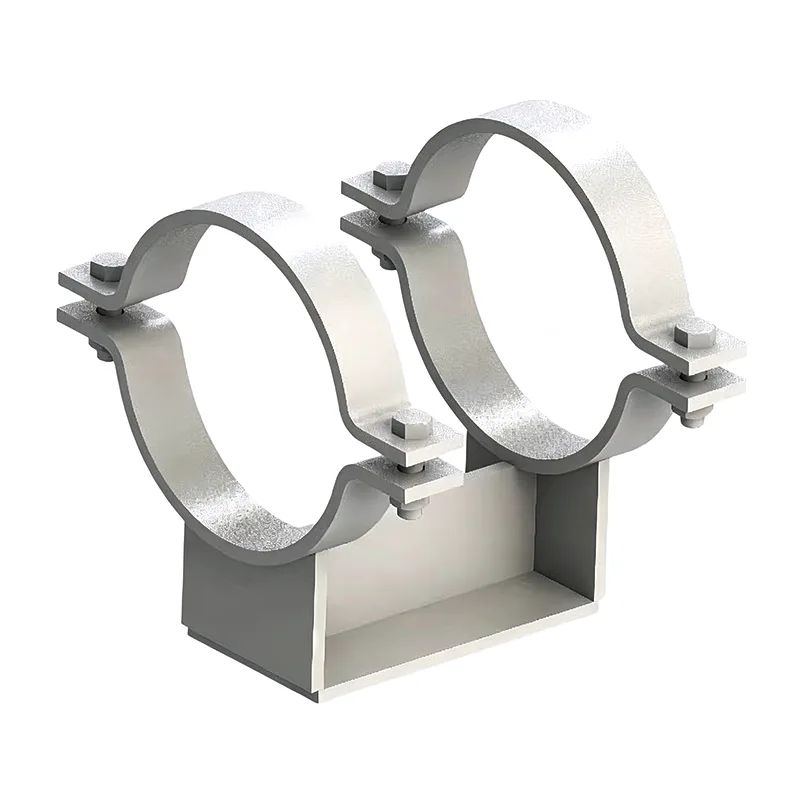

Uma sapata para tubos é um daqueles componentes que ninguém percebe até que não esteja lá. Ele fica soldado na parte inferior de um tubo, distribui a carga sobre uma viga estrutural ou poste em T e geralmente fornece a superfície deslizante que permite que o tubo se mova axialmente durante os ciclos térmicos. NoTianshun, fabricamos milhares de sapatas de tubos todos os anos — para linhas de processo, coletores de vapor, tubulações criogênicas e tudo mais. Depois de 14 anos no negócio, aprendemos que uma sapata de tubo bem projetada faz mais do que apenas suportar peso: ela protege o revestimento do tubo, preserva a continuidade do isolamento e evita que cargas pontuais amolguem a parede do tubo.

Os suportes para sapatas de tubos fazem parte de uma gama mais amplasuportes de tubosfamília, mas são distintos o suficiente para merecer atenção de seu próprio design. Enquanto uma simples braçadeira ou haste de suspensão lida com o peso morto vertical, uma sapata de tubo gerencia a interface de contato. Essa interface fica complicada rapidamente – o alto atrito pode causar tensão no tubo, a altura inadequada pode esmagar o isolamento e o material errado pode levar à corrosão galvânica. Fornecemos regularmente sapatas para tubos que funcionam em conjunto comcabides de molaacima, ou com suportes de tubos pré-isolados em linhas frias onde o isolamento térmico é crítico.

Também podemos fornecer PTFE colado em uma placa traseira de aço inoxidável para aplicações deslizantes de alta carga. O coeficiente de atrito normalmente fica entre 0,05 e 0,10 para PTFE lubrificado, que é o valor que a maioria dos engenheiros de tensão de tubos usa em suas análises de flexibilidade.

Padrões que seguimos

As sapatas para tubos são fabricadas de acordo com os mesmos padrões de suporte de tubulação que aplicamos a toda a nossa linha de produtos:

ANSI/MSS SP‑58 – Materiais e design de suportes de tubos

ASME B31.3 / B31.1 – Tubulação de processo e energia

EN 1090 – Fabricação de aço estrutural (para projetos com marcação CE)

GB/T 17116 – Padrão chinês para suportes de tubos

Nosso sistema de qualidade de fábrica é certificado pela ISO 9001:2015 e podemos fornecer certificação completa de material EN 10204 3.1 para cada lote de calçados.

Perguntas frequentes

Q1: Qual deve ser a altura da minha sapata de tubo?

A altura da sapata é determinada pela espessura do isolamento mais uma folga de 10–25 mm. Por exemplo, um tubo com 100 mm de isolamento de lã mineral necessitaria normalmente de uma altura de sapata de 120–125 mm para manter o isolamento afastado do aço de suporte. Calcularemos isso a partir das especificações da sua tubulação se você nos fornecer o tamanho do tubo e o cronograma de isolamento.

Q2: Quando preciso de uma placa deslizante de PTFE na sapata e quando posso simplesmente soldar uma base de aço carbono?

Se for esperado que o tubo se mova axialmente sob expansão térmica, uma superfície deslizante de PTFE ou aço inoxidável polido reduz o atrito e as cargas de reação resultantes nos bicos do equipamento. Os pontos fixos ou de ancoragem não necessitam de placa deslizante. O relatório de tensão do tubo informará quais suportes estão deslizando e quais estão fixos.

Q3: Você pode fornecer sapatas de tubo pré-isoladas para serviço criogênico?

Sim. Fabricamos calçados com bloco de isolamento de espuma rígida ou vidro celular colado ao selim de aço. A placa de base se estende abaixo do isolamento e todo o conjunto é projetado para evitar transferência de frio e condensação. Eles são comumente especificados para linhas de GNL, etileno e água gelada.

Q4: Qual é o seu prazo de entrega para sapatas de tubo personalizadas?

Sapatas simples de aço carbono sem PTFE: 12–18 dias. Calçados com almofadas de PTFE coladas ou ferragens de aço inoxidável: 20–25 dias. Sapatas de grande diâmetro para tubos de 24" ou maiores podem demorar um pouco mais. Confirmaremos o cronograma exato com sua cotação.

Q5: Você precisa de desenhos ou pode projetar o calçado a partir de dados básicos?

Ambos funcionam. Se você tiver um desenho de sapato padrão, fabricaremos exatamente de acordo com ele. Se você tiver apenas o tamanho do tubo, a espessura do isolamento e a carga, podemos propor um projeto para sua aprovação — sem taxa de engenharia para configurações padrão.

Controle de qualidade em cada sapato

Embora uma sapata de tubo pareça simples, executamos um processo de controle de qualidade consistente:

Verificação do material em relação aos números de calor e certificados da fábrica

Verificação dimensional do raio da sela para garantir o ajuste correto no diâmetro externo do tubo

Inspeção visual da solda, com PT ou MT disponível, se necessário

Verificação da integridade da ligação em pastilhas de PTFE (teste de toque e visual)

Verificação dimensional final – altura, planicidade da placa de base, espaçamento dos furos dos parafusos

Inspeção de revestimento

Cada sapato ou lote de sapatos é marcado com um número exclusivo que faz referência cruzada à sua lista de suporte. Você pode percorrer a embalagem e combinar cada peça com a isométrica sem abrir um desenho.

Opções de personalização que tratamos com frequência

As sapatas padrão são um ponto de partida para nós. Nós os modificamos regularmente para trabalhos específicos:

Placas de base estendidas para vigas de flange larga

Sapatas angulares para racks de tubos inclinados

Sapatas divididas para adaptação em linhas existentes sem cortes

Selas de liga de alta temperatura (por exemplo, P11, P22) para tubulação de forno e reformador

Placas deslizantes duplas com batentes laterais para sapatas deslizantes guiadas

Designs de calçados resistentes ao fogo com revestimento intumescente ou inserções de lã mineral

Quanto mais informações você nos fornecer sobre a instalação, melhor poderemos adaptar o calçado para evitar modificações posteriores no local.

Coisas que aprendemos no campo

Em linhas de alta temperatura, sempre permita a expansão do tubo ao localizar a solda da sapata. Uma sapata soldada na posição errada durante a instalação a frio pode sair do aço de suporte quando a linha aquecer.

As almofadas de PTFE precisam ser protegidas durante o jato de areia e pintura no local. Geralmente nós os mascaramos, mas um lembrete para a equipe do local nunca é demais.

Se a sapata assentar sobre uma estrutura galvanizada, é preferível uma superfície de contato de aço inoxidável ou PTFE para evitar fragilização do zinco e corrosão irregular.

Para tubos grandes com paredes pesadas, uma sapata completa distribui a carga melhor do que uma sapata de barra plana e reduz o risco de tensão excessiva na parede local do tubo. Podemos executar um cálculo rápido se você compartilhar a programação e a carga da tubulação.

Por que Tianshun para sapatos de cachimbo?

As sapatas para tubos são os cavalos de batalha desconhecidos de um sistema de tubulação e nós os tratamos com o respeito que merecem. Cada sapata que enviamos é fabricada internamente a partir de nosso próprio estoque de chapas de aço, tubos e seções estruturais. Isso significa que controlamos a qualidade desde a matéria-prima até a pintura final. Isso também significa que podemos reagir rapidamente quando um projeto adiciona 50 sapatos extras no último minuto.

Fornecemos sapatas para plantas de metanol, instalações flutuantes de GNL, redes de aquecimento urbano e linhas de serviços públicos farmacêuticos limpos. Mais de 70% do nosso negócio vem de pedidos repetidos porque nossos sapatos cabem no cano, deslizam quando deveriam e não enferrujam no primeiro ano.

Se o seu projeto precisar de sapatas para tubos, suportes para tubos pré-isolados ou um pacote completo de suportes de mola e ganchos, envie-nos seu cronograma de suporte ou desenhos padrão. Forneceremos uma cotação direta da fábrica, preços competitivos e um cronograma de entrega que você pode planejar. Uma visita à nossa fábrica em Yangzhou é bem-vinda a qualquer momento – você verá exatamente como cortamos, soldamos e finalizamos cada sapato antes de ele sair.
