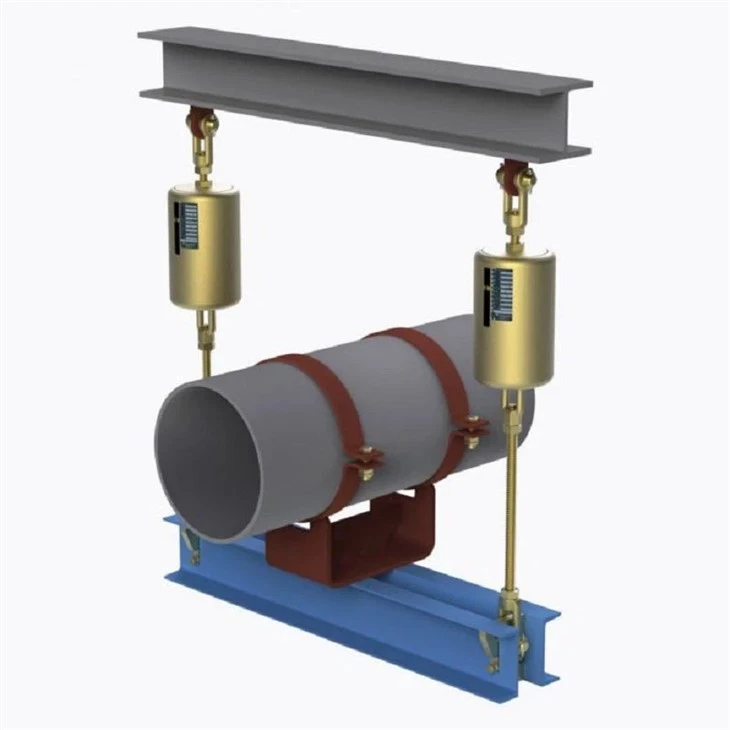

Suspensores de molas variáveis, também conhecidos como suportes de molas variáveis, são o tipo de suporte de tubo mais amplamente utilizado em sistemas de tubulação industrial. Eles fornecem uma força de suporte que varia proporcionalmente com a deflexão da mola à medida que o tubo se move verticalmente devido à expansão ou contração térmica. Para aplicações onde o deslocamento térmico é moderado e uma quantidade controlada de variação de carga é aceitável, os suportes de mola variáveis oferecem uma solução econômica e compacta em comparação com suportes de mola constantes.
Fabricado porTecnologia de gasoduto Yangzhou Tianshun, nossos suportes de mola variáveis usam molas helicoidais de liga de aço de alta qualidade alojadas em uma caixa de aço robusta. À medida que o tubo se move para cima ou para baixo a partir de sua posição instalada, a mola se comprime ou se estende de acordo, alterando a força de reação em proporção direta à distância percorrida e à taxa da mola. Cada unidade é calibrada na fábrica para a carga fria, carga quente e direção de deslocamento especificadas, garantindo desempenho previsível desde a instalação até a operação.
Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.
Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.
Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.
| Tabela de especificações de suporte de mola variável | Exemplo |
| Tipo/configuração de cabide | Tipo A, B, C, D, E, F, G |
| Tamanho da mola/Não. | Nº 0 - Nº 22 |
| Faixa de viagem | 30mm, 60mm, 90mm, 120mm 180mm |
| Carga Operacional | 0,2 kN - 400 kN |
| Carga Instalada (Carga Fria) | kN/kgf |
| Carga Operacional (Carga Quente) | kN/kgf |
| Direção do movimento | Para cima / para baixo |
| Variabilidade (%) | ≤ 25% (Padrão) |
| Tratamento de superfície | Imersão a Quente Galv/ Pintado |
| Material da Habitação | Aço Carbono (Q235/Q355) |
Um parâmetro chave ao selecionar um suporte de mola variável é a porcentagem de variação da carga – a diferença entre a carga fria e quente dividida pela carga operacional. A maioria das especificações de engenharia exige que esse valor permaneça abaixo de 25% para serviços gerais e abaixo de 6% para conexões de equipamentos críticos. Onde o deslocamento é grande o suficiente para que a variação da carga exceda os limites aceitáveis, são especificados suportes de mola constantes.
Nossos suportes de mola variáveis padrão são projetados para manter a variação de carga dentro dos limites típicos do projeto em toda a sua faixa de trabalho, e cada unidade é claramente marcada com sua taxa de mola, configuração de carga fria e direção de deslocamento para instalação e comissionamento simples.
Oferecemos suportes de mola variáveis em diversas configurações de montagem, incluindo projetos de suspensão superior, montagem na base e montagem lateral, cobrindo capacidades de carga de aproximadamente 0,02 kN até 40 kN em tamanhos de mola padrão. As faixas de deslocamento padrão incluem 30 mm, 60 mm, 90 mm, 120 mm e 150 mm, com cursos especiais disponíveis mediante solicitação.
Os elementos da mola são produzidos em aço para molas 60Si2Mn ou 50CrVA e os alojamentos estão disponíveis em acabamentos galvanizados por imersão a quente, pintados com epóxi ou aço inoxidável para ambientes corrosivos. As unidades padrão são classificadas para temperaturas ambientes de operação de -20°C a +200°C, com opções de molas de liga de alta temperatura disponíveis para aplicações de calor extremo, como tubulações de fornos e caldeiras.
Cada suporte de mola variável é equipado com uma escala de deslocamento, indicador de carga e placas de parada superior e inferior. As conexões de haste roscada na parte superior e inferior permitem um ajuste vertical simples durante a instalação, e as configurações de carga podem ser verificadas no local em relação aos dados da placa de identificação.
Nossos suportes de mola variáveis são fabricados de acordo com GB/T 17116.1/.2/.3 e são totalmente intercambiáveis com padrões internacionais, incluindo MSS SP-58, ASME B31.1, ASME B31.3 e EN 13480-3. A rastreabilidade do material é mantida durante toda a produção e todas as molas passam por pré-ajustes e testes de carga antes da montagem.
Para projetos especializados, fornecemos suportes de mola em aço inoxidável, conjuntos de suporte de tubos isolados e unidades com revestimentos especiais para serviços offshore, marítimos ou de dessalinização. Também fabricamos suportes para tubos pré-isolados e suportes para sapatas de tubos que se integram diretamente à nossa linha de suportes de mola variável para soluções completas de suporte de linha.
Suportes de mola variáveissão instalados em praticamente todos os tipos de tubulações de processos e utilidades onde ocorre movimento térmico vertical. As aplicações comuns incluem linhas de vapor e água de alimentação de usinas de energia, tubulações de processos de refinarias, circuitos de trocadores de calor de plantas químicas, redes de aquecimento urbano e sistemas HVAC em grandes edifícios comerciais. Eles também são usados juntamente com suportes de tubos rígidos em linhas onde apenas pontos selecionados requerem compensação de movimento.
Para sistemas de tubulação com cargas dinâmicas, como golpe de aríete, eventos sísmicos ou vibração de bomba, suspensores de mola variáveis são frequentemente combinados com amortecedores hidráulicos que restringem o movimento dinâmico enquanto permitem deslocamento térmico livre. Onde o crescimento térmico for muito grande para uma unidade variável, recomendamos a atualização para suportes de mola constantes nesses pontos de suporte específicos.
Nosso portfólio mais amplo de suportes para tubos inclui suportes de molas constantes, suportes e suportes rígidos, suportes de sapatas de tubos, suportes de tubos pré-isolados para linhas frias e criogênicas e amortecedores hidráulicos. Para sistemas de tubulação que também exigem absorção de movimento axial, lateral ou angular, fabricamos juntas de expansão de fole metálico, juntas de expansão de borracha e juntas de expansão de tecido que podem ser especificadas junto com nossos suportes de mola como uma solução de fonte única.
Cada suporte de mola variável é testado quanto à carga e verificado dimensionalmente em nossas instalações de testes internas antes do envio, de acordo com nosso sistema de gestão de qualidade ISO 9001:2015. Apoiamos os clientes desde a seleção inicial da mola e cálculo da carga até orientação de instalação e serviço pós-venda. As perguntas recebem uma resposta dentro de 24 horas e os prazos de produção padrão variam de 10 a 20 dias úteis, dependendo do volume e da configuração. Com mais de 14 anos fornecendo suportes de tubos e juntas de expansão para projetos em mais de 45 países, fornecemos unidades padrão de catálogo e unidades de engenharia personalizada para empreiteiros de EPC e usuários finais em todo o mundo.
O que significa “porcentagem de variação de carga” em um suporte de mola variável?
A variação de carga é a diferença entre a carga fria (instalada) e a carga quente (operacional), expressa em percentual da carga operacional. É determinado pela taxa da mola multiplicada pelo deslocamento térmico, dividido pela carga operacional. A maioria das especificações de projeto limita esse valor a um máximo de 25% para tubulação padrão.
Um suporte de mola variável pode ser instalado em qualquer orientação?
Não. Os suportes de mola variável são projetados para movimento vertical e devem ser instalados com o eixo da mola vertical. A instalação horizontal ou em ângulo causará emperramento, transferência incorreta de carga e desgaste prematuro. Para cargas horizontais ou restrição lateral, escoras rígidas, sapatas de tubo ou amortecedores devem ser especificados separadamente.
Qual é a temperatura máxima que seus cabides de molas variáveis podem suportar?
As unidades padrão de aço carbono com molas de liga de aço são classificadas para serviço contínuo até aproximadamente 200°C. Para tubulações de alta temperatura, como linhas de vapor de alta pressão ou conexões de caldeiras, oferecemos materiais de mola para alta temperatura e configurações de suporte isolado. Entre em contato com nossa equipe de engenharia com suas condições operacionais para a seleção adequada do material.
Vocês fornecem cálculos de seleção de molas?
Sim. Nossa equipe de engenharia pode ajudar na seleção da mola se você fornecer o tamanho do tubo, peso operacional, magnitude e direção do deslocamento térmico e quaisquer requisitos de especificação do projeto. Também podemos revisar os cronogramas de suporte existentes e recomendar o suporte de mola variável ou constante apropriado para cada local.
Qual é o prazo de entrega para cabides de mola variável padrão?
As unidades de catálogo padrão normalmente são enviadas dentro de 10 a 20 dias úteis, dependendo do tamanho do pedido e da carga de produção atual. Acabamentos personalizados, viagens especiais ou configurações de aço inoxidável podem adicionar alguns dias adicionais. A entrega rápida pode ser discutida no momento do pedido.
Que documentação acompanha um pedido?
O fornecimento padrão inclui uma lista de embalagem e placas de identificação do produto com número da mola, classificação de carga e dados de deslocamento. Relatórios de testes de materiais (MTRs), registros de calibração de carga de mola e relatórios de inspeção dimensional podem ser fornecidos mediante solicitação. A inspeção de terceiros por órgãos autorizados também está disponível para projetos que a exijam.
Você pode fornecer conjuntos completos de suporte de tubo, incluindo sapatas e braçadeiras?
Absolutamente. Fornecemos suportes de mola variáveis como unidades independentes ou como conjuntos de suporte totalmente montados, incluindo braçadeiras para tubos, suportes de sapatas para tubos, esticadores, hastes roscadas e ferragens de conexão estrutural. Conjuntos de suporte de tubo pré-isolados para serviço frio ou criogênico também estão disponíveis como um pacote único e pronto para instalação.
