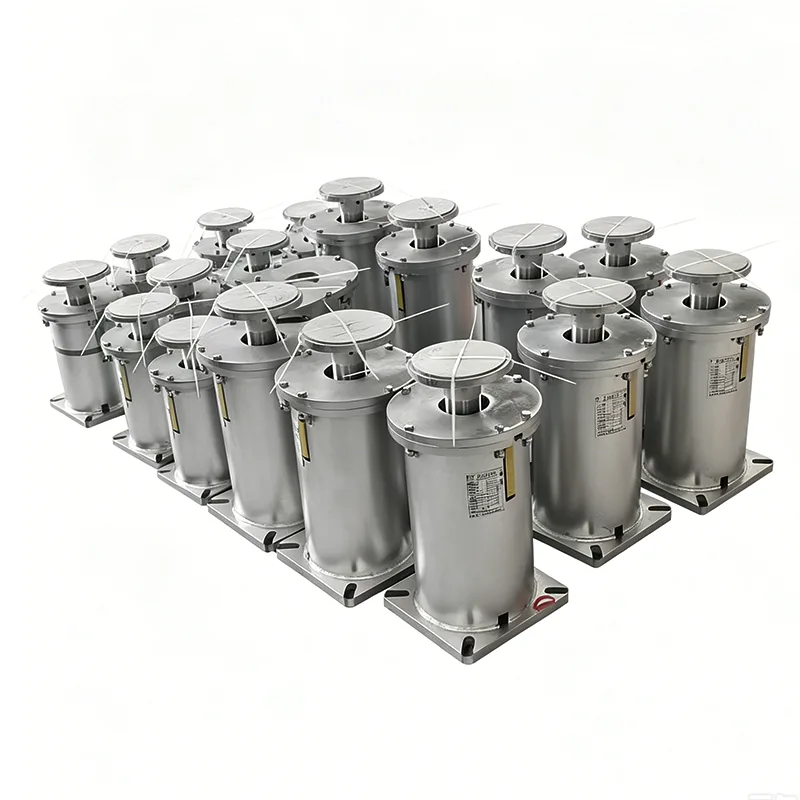

Nem todo tubo precisa de uma força de suporte constante. Na verdade, a maioria das linhas com as quais lidamos – tubulações de processo, coletores de serviços públicos, linhas de água de resfriamento – funcionam perfeitamente com um suporte de mola variável. NoTianshun, fornecemos unidades de mola variável de nossa fábrica em Yangzhou há 14 anos e elas são provavelmente o tipo mais comum de suporte de mola que enviamos. Se você passou por um rack de tubos de uma usina de energia ou por uma refinaria, é provável que as latas de mola que você viu penduradas no aço ou apoiadas em postes em T fossem suportes de mola variáveis.
Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.
Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.
Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.
| Tabela de especificações de suporte de mola variável | Exemplo |
| Tipo/configuração de cabide | Tipo A, B, C, D, E, F, G |
| Tamanho da mola/Não. | Nº 0 - Nº 22 |
| Faixa de viagem | 30mm, 60mm, 90mm, 120mm 180mm |
| Carga Operacional | 0,2 kN - 400 kN |
| Carga Instalada (Carga Fria) | kN/kgf |
| Carga Operacional (Carga Quente) | kN/kgf |
| Direção do movimento | Para cima / para baixo |
| Variabilidade (%) | ≤ 25% (Padrão) |
| Tratamento de superfície | Imersão a Quente Galv/ Pintado |
| Material da Habitação | Aço Carbono (Q235/Q355) |
A ideia é simples: à medida que o tubo se move para cima ou para baixo devido à expansão térmica, a mola interna comprime ou relaxa e a força de suporte muda um pouco. Essa é a parte "variável". A mudança de força é previsível e permanece dentro da faixa permitida pelo engenheiro de tensão do tubo. Quando a variação de carga permitida é, digamos, 15% ou 20%, não há necessidade de gastar mais em umsuporte de mola constante. Você obtém a mesma função – absorção de deslocamento vertical, transporte de peso – a um custo menor e com um design mais simples e compacto. É por isso que as especificações do projeto geralmente listam suportes variáveis de mola como padrão, apenas chamando o tipo constante para pontos críticos de ligação.
Mantemos nosso design simples e robusto. Aqui está uma olhada nos materiais de construção típicos que usamos:
| Componente | Material | Por que usamos |
|---|---|---|
| Mola helicoidal | Aço mola 60Si2MnA ou 50CrVA | Longa vida útil à fadiga, predefinida e testada em carga |
| Habitação (pode) | Aço carbono Q235B, pintado em azul RAL 5015 | Robusto, soldável, resistente às intempéries |
| Tampa da mola/flange de carga | Aço forjado Q235B ou 20# | Transfere a carga do tubo para a mola uniformemente |
| Indicador e escala de viagem | Aço inoxidável ou alumínio anodizado | Leitura clara, não enferruja |
| Conexão inferior (bucha roscada ou flange) | Aço carbono A105 | Padrão NPT ou flangeado conforme solicitação |
Todos os fios de mola vêm com certificados de teste de moinho. Nós perfuramos as molas e as predefinimos antes da montagem – isso elimina qualquer conjunto inicial e garante que a curva carga-deflexão corresponda aos dados do projeto.
ANSI/MSS SP-58 – que rege o projeto e fabricação de suporte de tubo
ASME B31.3 – tubulação de processo, amplamente referenciada por EPCs
GB/T 17116 – Padrão chinês para suportes e suportes de tubos
Certificação de material EN 10204 3.1 como padrão para pedidos de exportação
Nossa fábrica opera um sistema de gestão de qualidade ISO 9001:2015. Cada etapa, desde a entrada do aço até o teste de carga final, é documentada.
Q1: Quanta variação de carga devo esperar?
Normalmente entre 10% e 25% da carga quente, dependendo da rigidez da mola e do curso do tubo. O relatório de tensão do tubo informará qual é a variação permitida. Se o relatório mostrar um limite apertado – digamos, abaixo de 5% – é quando você mudaria para um suporte de mola constante. Para todo o resto, variável está bem.
Q2: Quais informações você precisa para selecionar ou cotar um suporte de mola variável?
Envie-nos a carga quente, a carga fria e a quantidade e direção do movimento vertical (para cima ou para baixo). Um desenho de suporte de tubo marcado ou uma tensão isométrica ajuda. Selecionaremos o tamanho e a série corretos da mola e enviaremos a você uma folha de dados com todos os valores calculados antes de iniciarmos a fabricação.
Q3: Seus suportes de mola variáveis são intercambiáveis com outras marcas?
Em termos de função, sim. Podemos combinar faixas de carga e dimensões de envelope com as séries mais comuns da indústria (Tipo A, B, C, D, E, F, G conforme MSS SP-58). Se o seu projeto já possui números de peça de um fornecedor específico, forneça-nos e faremos referência cruzada. Esteja ciente de que podem existir pequenas diferenças dimensionais – nós as sinalizaremos antes de fazer o pedido.
Q4: Qual é o prazo de entrega típico?
Unidades de faixa de carga padrão: 20–25 dias. Se você precisar de uma caixa fora do padrão, pintura especial ou acabamento em aço inoxidável, aguarde de 30 a 40 dias. Mantemos um estoque decente de bobinas de mola comuns e componentes de latas, o que agiliza as coisas.
Q5: Posso obter um protótipo ou amostra de pré-produção?
Sim. Para projetos grandes, podemos construir uma ou duas unidades de amostra para aprovação antes de entrarmos em produção total. O custo da amostra muitas vezes pode ser creditado no pedido principal.
Cada suporte de mola variável que sai pela porta é testado sob carga. Ajustamos a mola para a carga fria especificada e, em seguida, executamos seu curso completo várias vezes, verificando a carga nas posições fria e quente. A escala de deslocamento está calibrada e bloqueada. Um certificado de teste resumindo os valores reais de carga está incluído na documentação de envio. A inspeção de terceiros pela SGS, Bureau Veritas ou TÜV está disponível mediante solicitação.
Alguns clientes pensam que um suporte de mola variável é um puro item de catálogo. Em nossa experiência, talvez metade do que fornecemos tenha algum toque personalizado:
Comprimentos de deslocamento fora do padrão (fizemos 200mm+ em unidades variáveis)
Alturas de caixa estendidas ou reduzidas para caber em espaços limitados
Carcaças e ferragens de aço inoxidável para ambientes offshore ou químicos
Revestimentos especiais: sistemas de pintura marítima offshore, tinta de alumínio de alta temperatura
Projetos de mola dupla para cargas pesadas em uma lata compacta
Alças de elevação, células de carga ou transdutores de posição integrados
Diga-nos como é a instalação e elaboraremos um projeto prático.
Aqui estão algumas coisas que aprendemos sobre o envio de suportes de mola variável para projetos em todo o mundo:
Se o deslocamento do tubo for para cima, certifique-se de que o suporte possa suportar a carga fria para cima sem que a mola se solte. Verificaremos isso como parte de nossa seleção.
Em racks de tubos externos, especifique galvanização por imersão a quente ou um bom sistema de pintura. A tinta azul padrão de fábrica funciona bem em ambientes internos, mas depois de algumas monções, o aço carbono apresentará ferrugem. Um pouco mais de revestimento evita muitas reclamações no site.
Verifique sempre a folga ao redor do alojamento da mola. Às vezes, o local do suporte é apertado entre dois membros estruturais e um diâmetro de lata padrão não cabe. Avise-nos com antecedência e ajustaremos o design.
Não somos intermediários. Projetamos, fabricamos, testamos e enviamos de nossa própria fábrica em Yangzhou, Jiangsu. Isso significa que quando você conversa com nossos engenheiros, você está conversando com as pessoas que realmente constroem o produto. Nossos suportes de mola variáveis foram instalados em usinas de energia de ciclo combinado, racks de tubos de refinarias, terminais de regaseificação de GNL, unidades de processo químico e siderúrgicas. Mais de 70% dos nossos negócios são repetidos — não porque sejamos os mais baratos, mas porque nossos suportes chegam na hora certa, correspondem às planilhas de dados e não causam dores de cabeça durante o comissionamento.
Se o cronograma do seu projeto estiver apertado, podemos manter estoque de molas acabadas e montá-las rapidamente de acordo com suas configurações de carga. Para grandes pedidos em grandes quantidades, oferecemos preços competitivos direto da fábrica e trabalharemos com você em um cronograma de entrega alinhado à sua sequência de construção.
Envie-nos seus desenhos de suporte de tubulação, dados de carga ou apenas uma breve descrição do que você precisa. Responderemos com uma cotação adequada – incluindo preço de fábrica e prazo de entrega – geralmente dentro de 24 horas. E se quiser visitar a fábrica e ver como fazemos isso, seja mais que bem-vindo.
