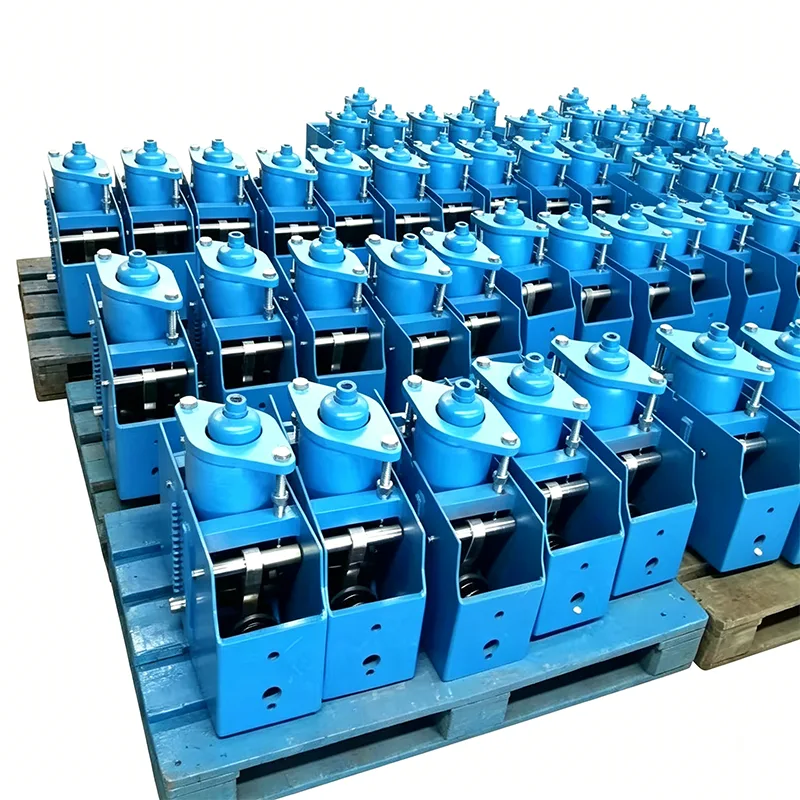

Gancho de mola constante de precisão para tubulação de grande deslocamento com saída de carga uniforme

Suspensores de mola constante, também chamados de suportes de mola de carga constante ou suportes de força constante, fornecem uma força de suporte quase uniforme em toda a faixa de deslocamento do tubo. Essas unidades são projetadas especificamente para sistemas de tubulação que sofrem deslocamento térmico vertical significativo, onde suportes de mola variáveis ​​introduziriam variação excessiva de carga e transfeririam tensões indesejadas para equipamentos e tubulações conectados.

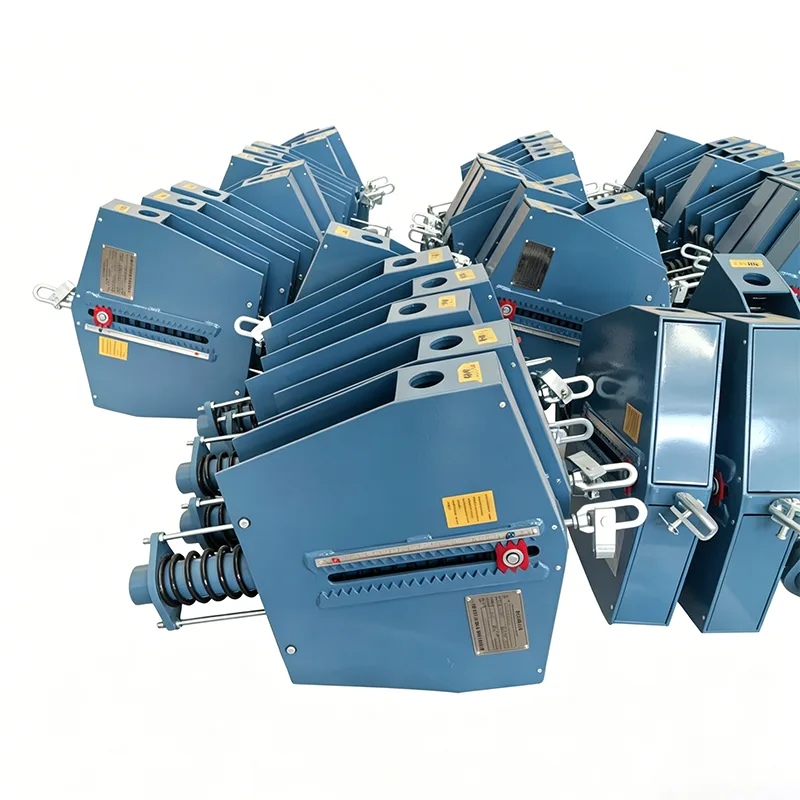

NoTecnologia de gasoduto Yangzhou Tianshun, fabricamos suportes de mola constante usando um mecanismo comprovado de biela de manivela combinado com molas de compressão de alta qualidade. Este projeto equilibra o torque da mola contra o torque da carga em torno do eixo principal durante todo o curso, mantendo o desvio de carga dentro de ±5% como padrão – e ±3% para configurações de alta precisão. Cada conjunto é alojado em uma caixa protetora que protege os componentes internos contra detritos de construção e contaminantes ambientais, reduzindo o risco de manutenção durante a vida útil do suporte.

Especificações técnicas e séries

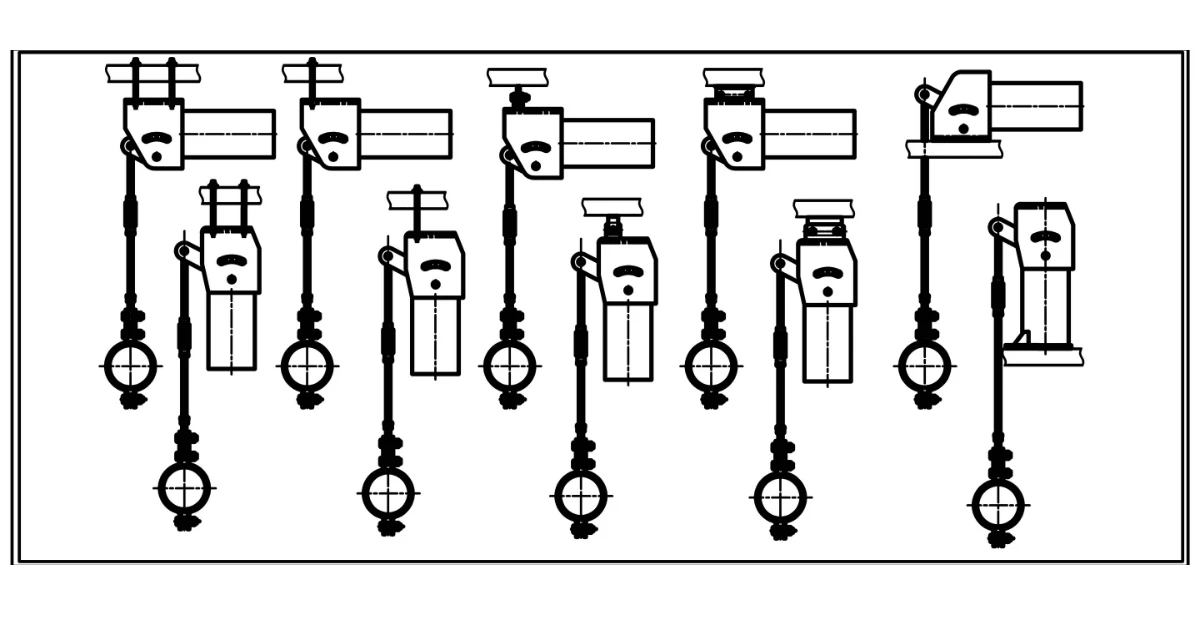

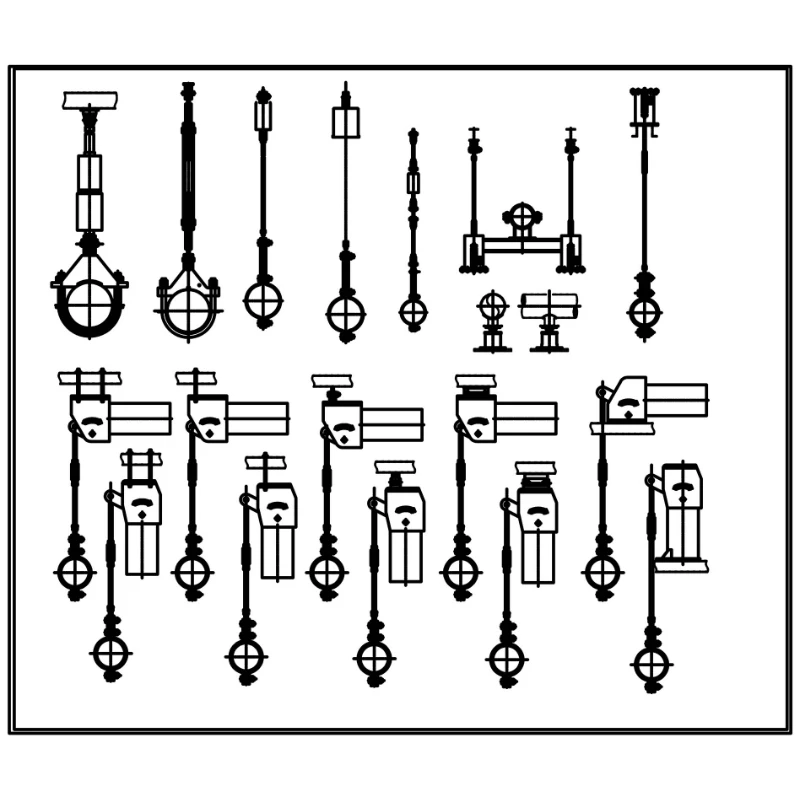

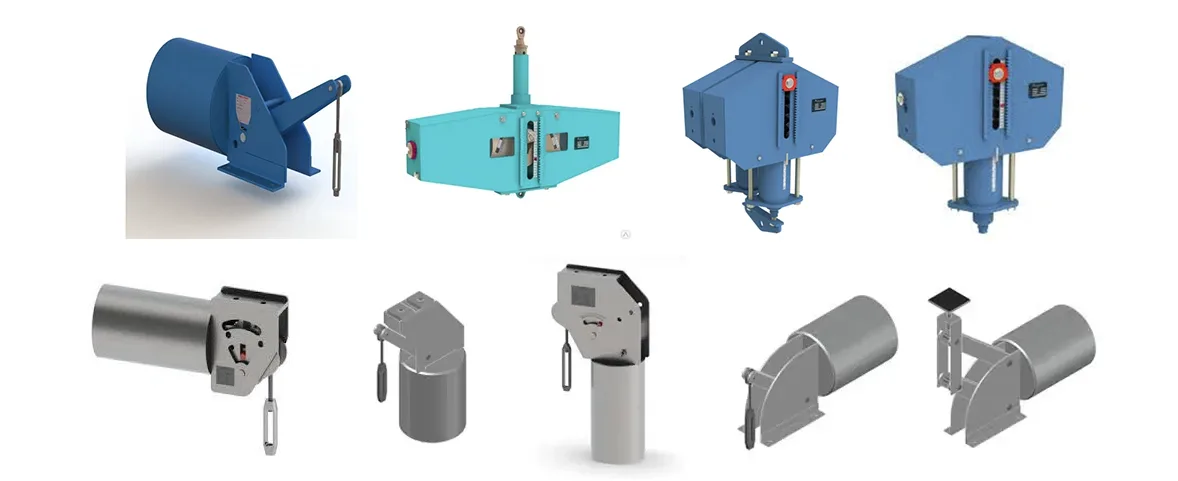

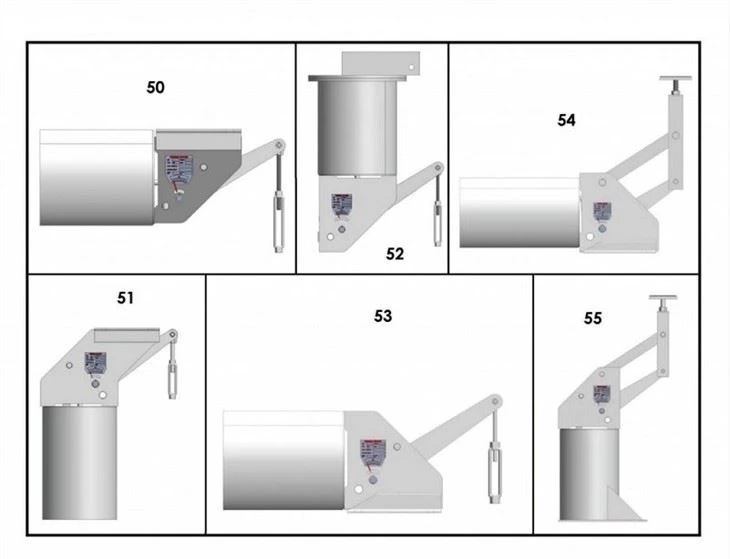

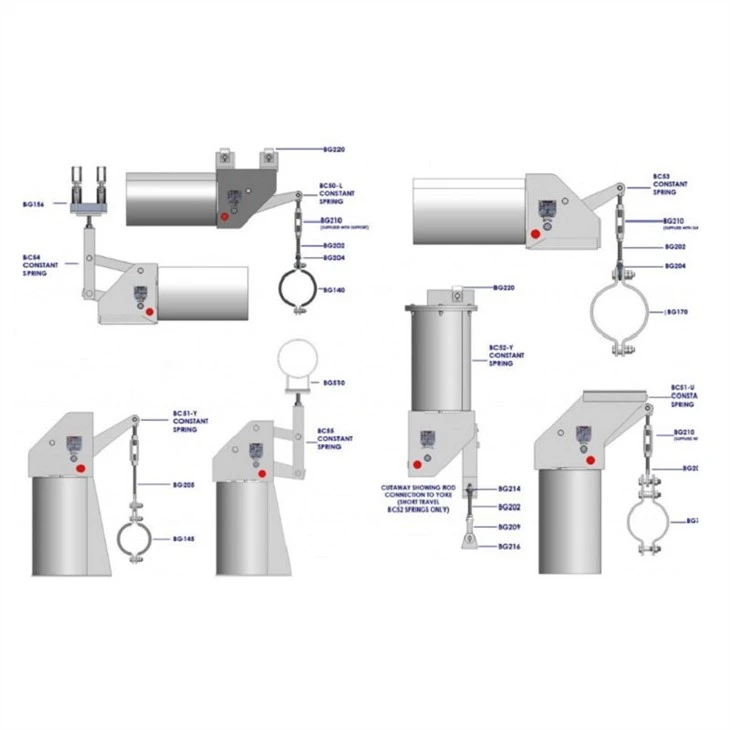

Nossosuporte de mola constanteO portfólio abrange uma faixa de carga de trabalho de 0,1 kN a 500 kN, com opções de deslocamento padrão de 50 mm, 100 mm, 200 mm e 400 mm, e cursos personalizados disponíveis até 600 mm. As séries padrão incluem os modelos PH, LH, CA, CS e TH, adequados para instalação horizontal e vertical. As bobinas da mola são fabricadas em liga de aço 60Si2Mn ou 50CrVA, e os alojamentos são acabados em galvanização por imersão a quente ou revestimento epóxi para atender às temperaturas ambientes de operação de -20°C a +80°C.

Cada suporte de mola constante é predefinido de fábrica para a carga e posições frias/quentes especificadas pelo cliente, e equipado com batentes de limite de deslocamento superior e inferior para evitar deslocamento excessivo. Uma escala de deslocamento claramente visível e um mostrador de ajuste de carga permitem o ajuste fino no local dentro de ±10% da carga nominal, com algumas configurações ajustáveis ​​até ±20% em incrementos de 2%. Pinos predefinidos vermelhos são instalados na fábrica para travar o suporte durante testes hidrostáticos e lavagem com ácido, suportando até o dobro da carga nominal antes da remoção no comissionamento do sistema.

Padrões e engenharia personalizada

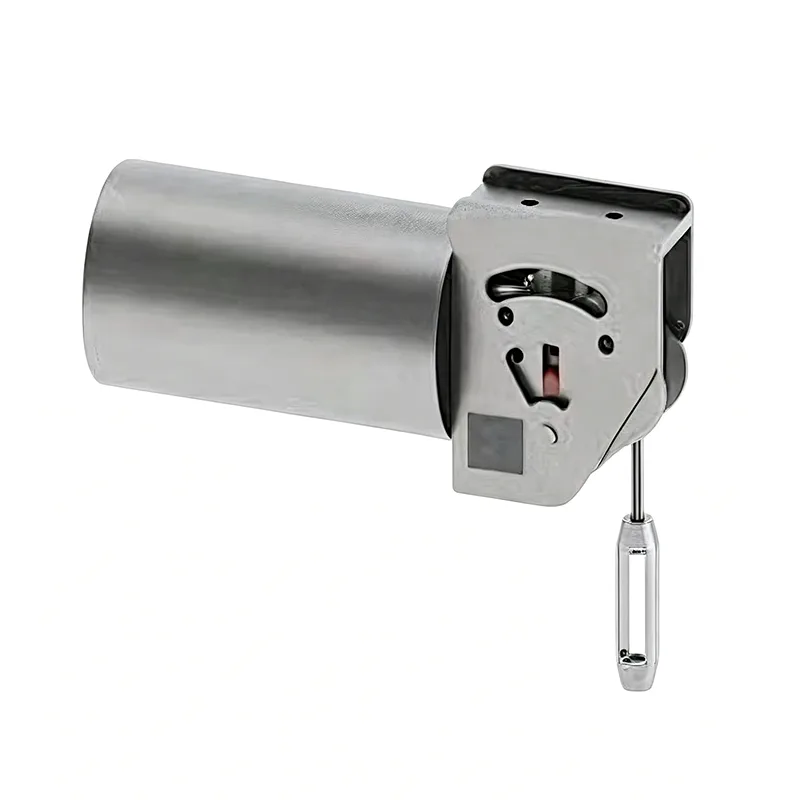

Todos os suportes de mola de carga constante são projetados e fabricados em conformidade com GB/T 17116.1/.2/.3 e NB/T 47039 e são totalmente conversíveis para padrões internacionais, incluindo MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L e JIS B 8501. Como um fabricante experiente de suportes para tubos, também produzimos suportes de força constante totalmente personalizados com base em em desenhos do cliente e parâmetros específicos do projeto.

Aplicação em indústrias críticas

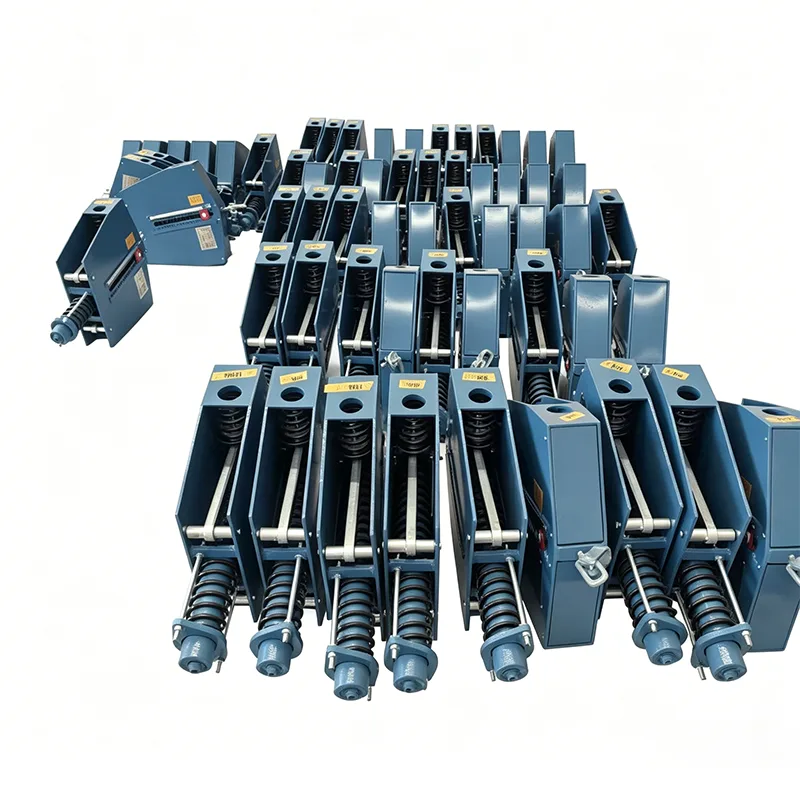

Suspensores de mola constante são especificados em sistemas de tubulação onde a consistência da carga não é negociável. As instalações típicas incluem centrais térmicas, instalações de energia nuclear, refinarias, terminais de GNL e GPL, redes de aquecimento urbano e linhas de processo de alta temperatura em instalações petroquímicas e farmacêuticas. Eles são frequentemente implantados ao lado de suportes de molas variáveis ​​na mesma tubulação – unidades constantes em nós de alto deslocamento e suportes de molas variáveis ​​em locais com menor movimento térmico.

Gama mais ampla de produtos de suporte para tubos

Além dos suportes de mola constantes, nosso portfólio completo de suportes para tubos inclui suportes de molas variáveis, suportes rígidos, suportes de sapatas de tubos, suportes de tubos pré-isolados e amortecedores hidráulicos para controle dinâmico de carga. Para projetos que exigem compensação de movimento térmico, também fornecemos juntas de expansão de fole metálico, juntas de expansão de borracha e juntas de expansão de tecido que se integram aos nossos sistemas de suporte para formar uma solução completa de tubulação.

Garantia de qualidade e serviço

Todo suporte passa por testes internos completos antes do envio, apoiados pelo nosso sistema de gestão de qualidade ISO 9001:2015 e pela conformidade com os padrões ASME e API quando necessário. Os clientes recebem suporte técnico dedicado desde a consulta até a instalação, resposta 24 horas por dia para todas as cotações e orientação de ajuste de carga no local como parte de nosso serviço pós-venda. Com mais de 14 anos fabricando suportes de tubos e juntas de expansão para projetos em 45 países, fornecemos unidades de catálogo padrão e soluções personalizadas totalmente projetadas para empreiteiros de EPC e usuários finais em todo o mundo.

Perguntas frequentes

Qual é a diferença entre um suporte de mola constante e um suporte de mola variável?

Os suportes de molas variáveis ​​exercem uma força de reação variável à medida que o tubo se move verticalmente, devido à compressão ou extensão da mola. Suspensores de mola constante usam um mecanismo de biela de manivela para manter uma força de suporte quase uniforme em toda a faixa de deslocamento. Como regra geral, as unidades constantes são especificadas onde o deslocamento térmico excede 50 mm ou onde a variação de carga deve permanecer abaixo de 6% para evitar a transferência de tensão para bombas, turbinas ou outros equipamentos sensíveis.

O que significa desvio de carga de ±5% em um suporte de mola constante?

O desvio de carga é a diferença percentual máxima entre a força de suporte real e a carga nominal em qualquer ponto do percurso de trabalho. Nossos suportes de mola constante padrão mantêm desvios dentro de ±5%, o que atende à maioria dos requisitos de tubulação industrial. Para aplicações críticas, como linhas de processos nucleares ou de alta precisão, oferecemos unidades de alta precisão com desvio de ±3%.

Quando os pinos predefinidos vermelhos devem ser removidos?

Os pinos predefinidos são instalados de fábrica para travar o suspensor em sua posição de instalação a frio, permitindo que o teste hidrostático e a lavagem com ácido do tubo sejam concluídos sem comprimir ou estender o conjunto da mola. Eles devem ser removidos antes de o sistema ser colocado em operação, normalmente após a conclusão dos testes hidráulicos e das verificações de pré-comissionamento. Nossos pinos padrão suportam até o dobro da carga nominal durante os testes; informe-nos se o seu projeto requer uma margem de segurança maior.

A carga pode ser ajustada no local após a instalação?

Sim. Cada suporte de mola constante é equipado com um parafuso de ajuste de carga e um mostrador calibrado. Girar o parafuso aumenta ou diminui a carga predefinida em incrementos de 2%, com uma faixa de ajuste total de ±10% em unidades padrão (até ±20% em configurações selecionadas). Isto permite o ajuste fino para compensar pequenas diferenças entre as condições de projeto e a instalação real no local.

Quais padrões seus cabides de molas constantes seguem?

Nossa linha padrão é projetada para GB/T 17116.1/.2/.3 e NB/T 47039, e é dimensionalmente e conversível em desempenho com MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L e JIS B 8501. Também podemos fabricar suportes totalmente personalizados de acordo com os desenhos e especificações do seu projeto.

Qual é o prazo de entrega típico?

Os cabides de mola constante do catálogo padrão geralmente são enviados dentro de 15 a 25 dias úteis, dependendo da quantidade e da série. Unidades de engenharia personalizada exigem tempo adicional de engenharia e confirmação. A entrega urgente pode ser providenciada mediante solicitação, sujeita a acordo prévio no momento do pedido ou pelo menos 20 dias antes da data de entrega programada.
