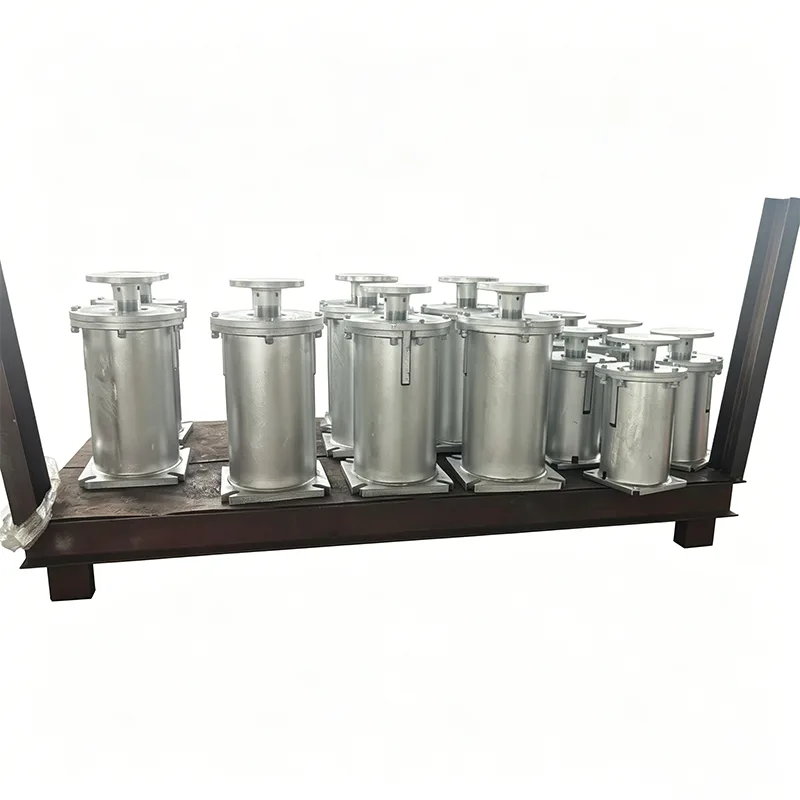

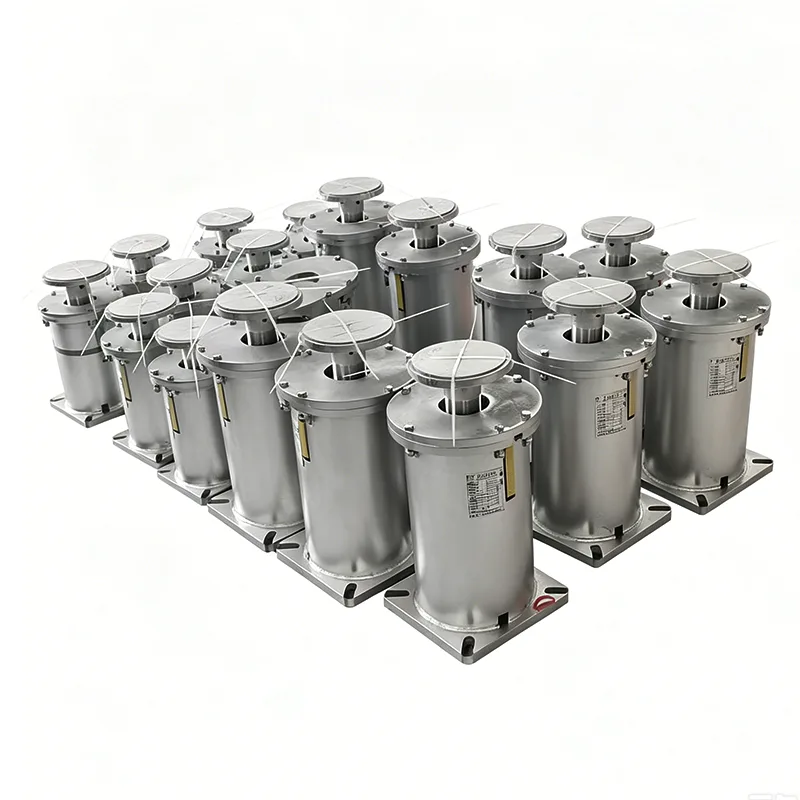

Suporte de Mola Variável Tipo F

Yangzhou Tianshun Pipeline Technology Co., Ltd., fundada em 2012, fabrica uma gama completa de produtos em estrita conformidade com o padrão HG/T 20644 de suportes e cabides de mola variável. O Suporte de Mola Variável Tipo F é o produto de suporte tipo base da série padrão, especialmente projetado para suporte inferior de tubulações. É amplamente utilizado em sistemas de dutos de pequeno e médio deslocamento nas indústrias de energia, petroquímica, metalúrgica e outras, e é um dos modelos de molas variáveis ​​mais amplamente utilizados na engenharia.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Especificações Técnicas do Produto

Estrutura e características do produto tipo F

O Suporte de Mola Variável Tipo F adota uma estrutura de caixa vertical, composta pelas seguintes partes:

▶  Placa de base: Placa de base de suporte ampla, conectada à fundação

▶  Cilindro de mola: Mola de compressão helicoidal cilíndrica integrada

▶  Placa superior: Placa de carga, conectada ao suporte do tubo

▶  Placa indicadora de deslocamento: marcada com posições de estado frio e quente

▶  Parafuso de travamento: travado durante o transporte e instalação

▶  Parafuso de ajuste de altura: ajuste fino da carga no local

Principais recursos de design

Design modular padrão

Totalmente compatível com a norma HG/T 20644, intercambiável com produtos de outros fabricantes

Série padronizada de carga e deslocamento, conveniente para seleção do instituto de design

Dimensões de instalação unificadas, convenientes para compras de engenharia

Pré-configuração de fábrica

Mola pré-comprimida de acordo com a carga projetada, travada na posição fria

Só precisa remover os parafusos de travamento após a instalação no local para colocar em uso

Não há necessidade de ajustar a compressão da mola no local

Estrutura compacta

Design vertical, pequena área útil

Altura total 200-400 mm, adequada para ocasiões com espaço limitado

Baixo centro de gravidade, boa estabilidade

Manutenção conveniente

O conjunto da mola pode ser retirado e substituído separadamente

Indicação clara de deslocamento, durante a inspeção

Sem peças de desgaste, design livre de manutenção

Tabela de referência rápida de parâmetros técnicos tipo F

Padrão de execução: HG/T 20644-2024Taxa de alteração de carga: ≤25% (requisito padrão)Material da mola: aço de mola 50CrVAMaterial da casca: Q235BATratamento anticorrosivo: Jateamento de ferrugem + primer rico em zinco epóxi + acabamento

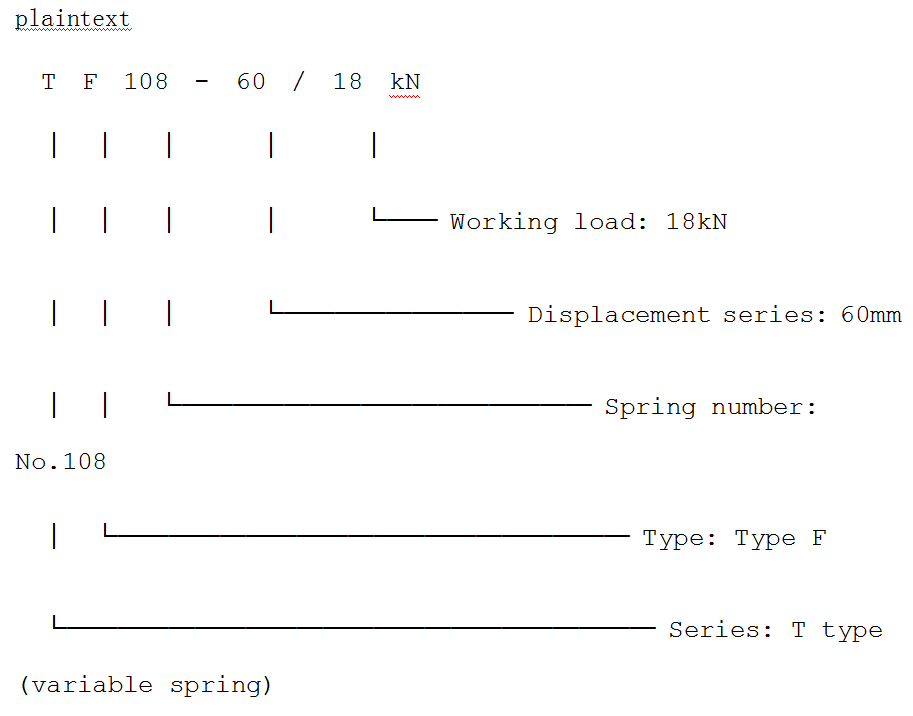

Explicação detalhada das regras de codificação do modelo

Exemplo de codificação de modelo padrão de suporte de mola variável tipo F:

Parâmetros necessários para seleção:

▶  Carga de trabalho da tubulação (kN)

▶  Deslocamento térmico vertical da tubulação (mm)

▶  Direção do deslocamento (para cima/para baixo)

▶  Grau de corrosão ambiental

Nossa equipe profissional pode fornecer diretamente modelos precisos de produtos Tipo F com base nos parâmetros de pipeline que você fornece.

Exemplo de seleção (guia passo a passo)

Exemplo de condições de trabalho:

▶  Carga de trabalho da tubulação: 15kN

▶  Deslocamento térmico ascendente da tubulação: 40 mm

Etapas de seleção:

1.Determine a série de deslocamento: deslocamento de 40 mm, selecione a série de 60 mm (margem de reserva)

2.Calcular carga de estado quente: deslocamento para cima, liberações de mola, diminuição de carga

3. Verifique a tabela de rigidez da mola: selecione a mola No.106, rigidez 0,25kN/mm

4.Calcular mudança de carga: 40mm × 0,25kN/mm = mudança de 10kN

5. Verifique a taxa de alteração: 10kN / 15kN = 6,7% ≤ 25%, atendendo aos requisitos

Modelo final: TF106-60/15kN

A seleção do Suporte de Mola Variável Tipo F parece complicada, mas na verdade segue os padrões. Oferecemos serviço de seleção gratuito: você só precisa fornecer parâmetros de pipeline e forneceremos modelos precisos.

Cenários típicos de aplicação do tipo F

Controle de Qualidade e Entrega

Controle de Qualidade de Produção

Inspeção especial da mola: teste de carga de 100% para cada mola, curva de rigidez recorde

Configuração de pré-compressão: comprimido com precisão para a posição de estado frio de acordo com os requisitos do pedido, travado

Calibração de indicação de deslocamento: posição da placa indicadora com precisão de ± 1 mm

Tratamento anticorrosivo: Jateamento de grau Sa2.5, espessura de revestimento ≥80μm

Inspeção de aparência: inspeção abrangente de soldas, dimensões e marcações

Vantagens de entrega

Estoque disponível: modelos comuns (TF030-TF120, deslocamento 30/60/90) em estoque

Entrega rápida: pedidos em estoque enviados dentro de 3 dias, pedidos personalizados de 7 a 10 dias

Preço a granel: preço escalonado para compras a granel de engenharia

Documentação completa: cada lote de produtos vem com certificado de qualificação, relatório de teste de mola, instruções de instalação

Serviço e Suporte

Seleção gratuita: engenheiros profissionais fornecem cálculo de seleção para garantir um modelo preciso

Fornecimento de desenho: Fornece desenhos dimensionais de instalação padrão para cooperar com o projeto

Suporte técnico: Responda a diversas perguntas sobre instalação, comissionamento e uso

Garantia de qualidade: garantia do produto de 2 anos, substituição gratuita por danos não humanos

Resposta a emergências: Forneça soluções para problemas no local em 24 horas

Peças sobressalentes: conjuntos de molas, parafusos e outras peças de desgaste

O suporte de mola variável tipo F é um produto geral padrão na indústria química e também o modelo de mola variável mais amplamente utilizado na engenharia. Há 14 anos nos concentramos na produção em série padrão, com qualidade de produto estável e entrega pontual, e atendemos projetos de engenharia em mais de 40 países ao redor do mundo. Escolha o Tipo F padrão, escolha confiabilidade e conveniência.
