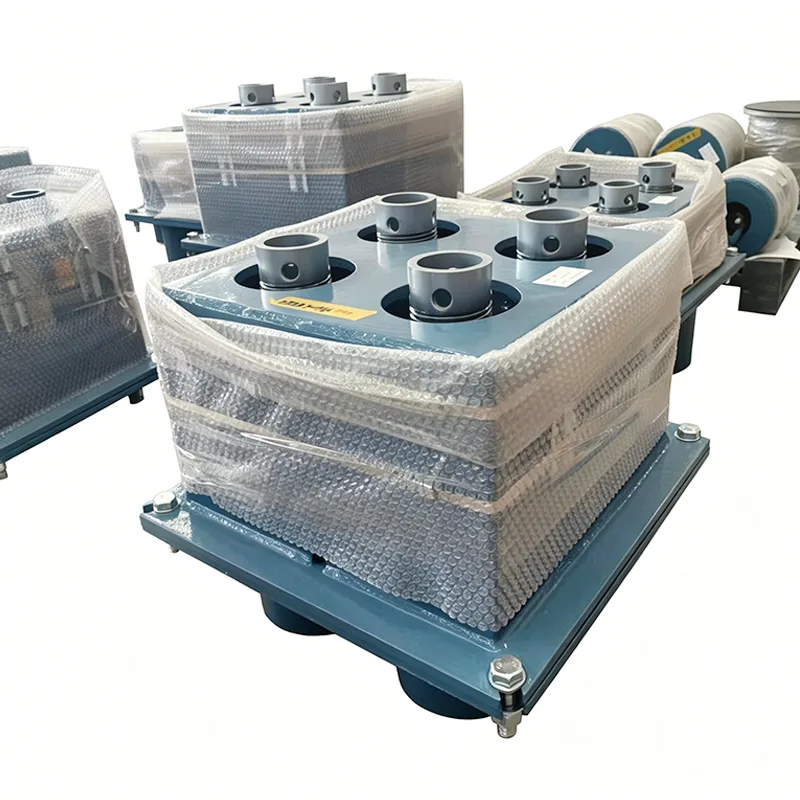

Suporte de mola de refinaria

Os sistemas de tubulações de processo das refinarias geralmente enfrentam desafios extremos de condições de trabalho: alta temperatura e alta pressão, meios inflamáveis ​​e explosivos com substâncias altamente corrosivas. Durante a inicialização, desligamento e operação diária da unidade, se o enorme deslocamento das tubulações causado pela expansão e contração térmica não puder ser razoavelmente liberado, isso levará facilmente ao vazamento do flange e até mesmo a danos ao equipamento. Apoiada por 14 anos de acumulação técnica no campo de suporte de oleodutos, a Yangzhou Tianshun Pipeline Technology Co., Ltd. desenvolveu especialmente o Refinery Spring Support para unidades de refino. Através de um mecanismo preciso de compensação elástica, este produto absorve efetivamente o deslocamento térmico dos sistemas de dutos, controla o estresse adicional dentro de uma faixa segura e garante uma operação de longo prazo e sem vazamentos das unidades de refino.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Tecnologia Central e Matriz de Parâmetros

Visando os complexos e diversos layouts de dutos de refinarias, nosso Refinery Spring Support fornece soluções mecânicas altamente personalizadas. Seus principais parâmetros técnicos são os seguintes:

Adaptabilidade de engenharia e operação e manutenção no local

As refinarias geralmente possuem características de espaço compacto e dutos densos. Ao projetar o Refinery Spring Support, combinamos totalmente os pontos práticos da engenharia de refino:

Design compacto e modular: Fornece vários tipos de instalação, incluindo suspensão (Tipo A/B/C) e suporte (Tipo D/E/F), com estrutura compacta, que pode se adaptar perfeitamente ao espaço estreito da galeria de tubos e reduzir a dificuldade de construção no local.

Monitoramento visual da condição: Equipado com placas indicadoras de deslocamento de alta precisão e balanças de carga, o pessoal de operação e manutenção no local pode avaliar intuitivamente se a tubulação está na posição de trabalho projetada sem desmontar a carcaça, facilitando a inspeção preventiva sem desligamento.

Bloqueio em estado frio e configuração rápida: O bloqueio de pré-compressão é estritamente realizado de acordo com o relatório de cálculo de tensão do sistema de tubulação antes da entrega. Durante a instalação no local, apenas o simples ajuste fino da rosca e a fixação do enraizamento são necessários para atingir o estado de tensão projetado, encurtando bastante o ciclo de manutenção e construção da unidade.

Rigorosos controles de qualidade e padrões de fabricação

As unidades de refino possuem requisitos extremos de segurança. Como linha de defesa fundamental para a segurança do sistema de dutos, todo o processo de produção do Refinery Spring Support segue rígidos padrões de controle de qualidade:

Testes não destrutivos e testes mecânicos: Todas as soldas de suporte de carga e principais componentes de tensão passam por inspeção de aparência e testes não destrutivos (testes radiográficos/ultrassônicos) de acordo com os padrões nacionais relevantes para garantir resistência estrutural infalível.

Verificação da vida útil em fadiga: Os componentes da mola passam por rigorosos testes de fadiga e processos de tratamento térmico para garantir que nenhuma deformação plástica ou fratura ocorra durante centenas de milhares de ciclos térmicos alternados.

Travamento e proteção de fábrica: Cada unidade é equipada com um pino de posicionamento antes da entrega, travando a alavanca ou mola na posição de trabalho a frio para evitar danos irreversíveis à mola causados ​​por deslocamento acidental durante o transporte e içamento.

Por que escolher o suporte para molas de refinaria da Tianshun?

Rica experiência em projetos de refino: Os produtos têm operado de forma estável em refinarias, craqueamento de etileno e projetos de química fina em mais de 40 países ao redor do mundo, e têm resistido a testes práticos de climas extremos e condições de trabalho complexas.

Suporte de engenharia de processo completo: Fornece serviços técnicos de processo completo, desde análise de tensão de tubulação (simulação CAESAR II), cálculo de seleção de tipo até orientação de instalação no local, garantindo que cada suporte corresponda com precisão às condições de trabalho.

Entrega confiável da cadeia de suprimentos: Contando com linhas de produção automatizadas e equipamentos de teste completos em nossa base em Jiangsu, garantimos entrega pontual e de alta qualidade de materiais para projetos de refino em grande escala.

Suporte completo ao ciclo de vida: Estabeleça arquivos de projeto exclusivos, forneça avaliação de condições, redefinição de carga e orientação de substituição durante a manutenção de desligamento, reduzindo efetivamente os riscos de operação e manutenção das refinarias.
