Cabide de mola para fábrica de produtos químicos

Com 14 anos de dedicação na indústria de sistemas de dutos, a Yangzhou Tianshun Pipeline Technology Co., Ltd. projetou o cabide de mola para planta química sob medida para as duras condições operacionais da indústria química.

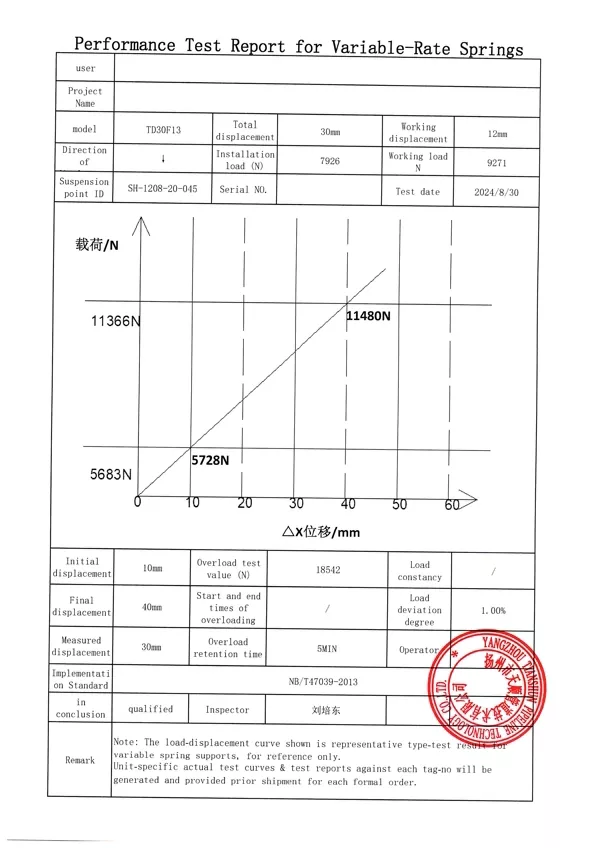

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

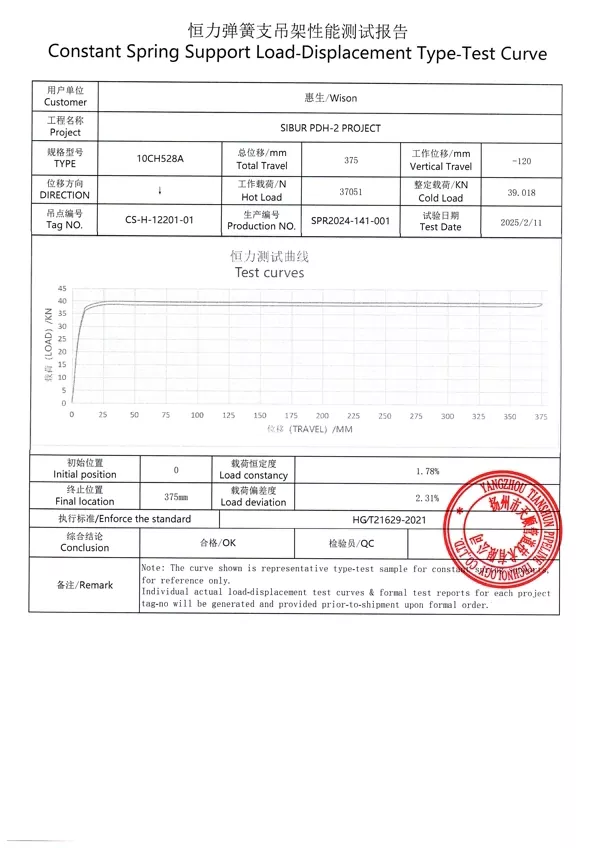

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Projetado especificamente para ambientes de alta temperatura, alta pressão e altamente corrosivos em plantas de processamento químico, este produto oferece suporte estável e seguro para tubulações e compensação de deslocamento por meio de projeto mecânico de precisão e rigoroso controle de qualidade, apoiando a operação eficiente de longo prazo dos sistemas de produção química.

Características técnicas e processos de fabricação

1. Adaptação de materiais de qualidade química

Os componentes principais são feitos de materiais de liga resistentes à corrosão (como aço inoxidável 316L e Hastelloy), com tratamento especial de revestimento de superfície. Eles resistem à erosão causada por ácidos, álcalis, sais e outros meios, atendendo aos diversos requisitos dos meios de processos químicos.

Os elementos da mola adotam uma liga especial resistente a altas temperaturas e à prova de fadiga, garantindo elasticidade estável dentro da faixa de temperatura extrema de -50°C a 600°C.

2. Design reforçado com segurança

É adotada uma estrutura de segurança dupla: mola principal + dispositivo de travamento de segurança, que evita instabilidade da tubulação causada por impacto repentino de carga.

Um indicador de deslocamento integrado exibe o deslocamento térmico de expansão e contração da tubulação em tempo real, permitindo que o pessoal de operação e manutenção monitore com precisão o status do sistema.

3. Fabricação de precisão e controle de qualidade

Equipado com centros de usinagem CNC alemães, a precisão dimensional chave atinge ± 0,3 mm, garantindo zero erro de montagem.

Implementamos o sistema de gestão da qualidade ISO 9001. Cada lote de produtos passa por 100% de testes mecânicos, testes não destrutivos e testes de corrosão por névoa salina, acompanhados de relatórios de testes oficiais de terceiros.

Análise de valor central

Cenários e casos de aplicação

Cenários típicos:

1.Unidades de craqueamento petroquímico: Suporte para dutos de alta temperatura de fornos de craqueamento de etileno, suportando estresse térmico de 850°C e vibração de alta frequência.

2.Sistemas de reação química fina: Tubulações de processo de cloração e nitração, resistindo à forte erosão do meio ácido e às flutuações de pressão.

3.Grandes parques de tanques químicos: Suporte flexível para tubulações de entrada e saída de tanques de ácidos e álcalis, evitando riscos de vazamento causados ​​pela concentração de tensão.

Casos de referência:

Um projeto petroquímico no Oriente Médio: Fornecemos sistemas de suporte de mola para uma planta de etileno com capacidade de 2 milhões de toneladas por ano. Os produtos operaram continuamente por 3 anos sem falhas e recebemos a certificação de "Fornecedor de Confiabilidade Extraordinária" do proprietário.

Uma base química MDI nacional: Nossos produtos substituíram alternativas importadas, com custo 25% menor e estabilidade 15% maior, alcançando um avanço na substituição nacional.

Sistema de serviço e garantia

Suporte Técnico de Ciclo Completo

1. Pré-vendas: A análise gratuita de tensão do gasoduto (simulação de software CAESAR II) é fornecida para otimizar o esquema de seleção.

2. Vendas intermediárias: A equipe de engenharia fornece orientação de instalação no local para garantir a conformidade com os padrões API 570.

3. Pós-venda: Arquivos digitais de manutenção são estabelecidos, com relatórios regulares de avaliação de status e sugestões de manutenção preventiva entregues.

4. Mecanismo de resposta a emergências: rede de serviços global 24 horas por dia, chegada ao local dentro de 48 horas nas regiões principais e fornecimento rápido de peças sobressalentes em 48 horas.

5. Suporte técnico vitalício: Soluções técnicas de atualização e transformação são fornecidas durante todo o ciclo de vida do produto para prolongar a vida útil dos ativos.

Quatro razões para escolher o cabide de mola para fábrica de produtos químicos da Tianshun

1. Especialização na Indústria: 14 anos de foco na indústria química, atendendo clientes em mais de 40 países em todo o mundo, cobrindo mais de 200 projetos de parques químicos.

2.Força Técnica: Detendo 6 patentes nacionais e participando da formulação de 2 padrões da indústria de dutos químicos, lideramos a indústria em capacidades técnicas.

3. Comprovado pelos clientes: Parceiro de longo prazo de empresas líderes, incluindo PetroChina, BASF e Dow Chemical, com uma taxa de compra repetida superior a 90%.

4.Transparência e confiança: Rastreabilidade total durante toda a produção, rastreabilidade de código QR para relatórios de teste e compromisso de entrega 100% dentro do prazo.

Contate-nos agora:

protege a produção segura e a melhoria da eficiência para clientes químicos globais com cabides de mola para plantas químicas profissionais, confiáveis ​​e confiáveis!

Todos os produtos passam por testes internos abrangentes antes do envio.

Os testes internos incluem: inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT (quando aplicável), testes de carga de mola (com curvas de carga-deslocamento) e medição de espessura de revestimento.

São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Os testes internos não constituem testes de terceiros credenciados pela ILAC. Testes testemunhados por terceiros ou testes laboratoriais estão disponíveis como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (cotados separadamente):

1. Teste de materiais: análise de composição química, teste de tração, teste de impacto Charpy em baixa temperatura e teste de dureza.

2. END de solda: Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola, incluindo curvas de deslocamento de carga.

4. Inspeção de proteção contra corrosão por galvanização por imersão a quente/revestimento epóxi.

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI).

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA. Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola; também facilitamos testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.
