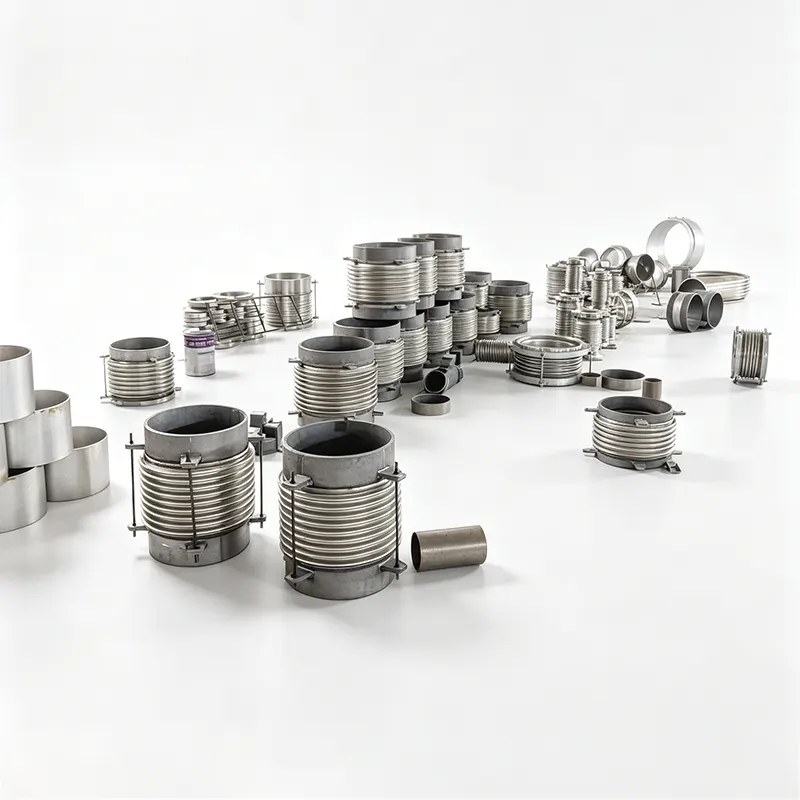

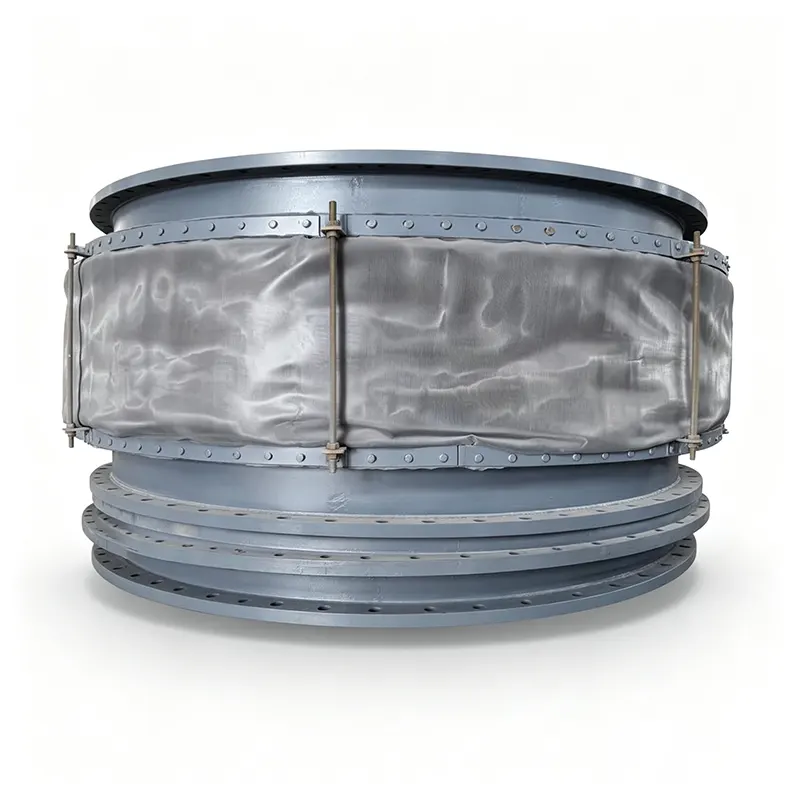

Junta de expansão de fole metálico

Yangzhou Tianshun fabrica juntas de expansão de fole metálico desde 2012. Com 14 anos de experiência focada e uma fábrica de 35.000 m² com mais de 100 funcionários qualificados, fornecemos projetos padrão e totalmente personalizados para mais de 45 países. Nossas juntas de expansão são construídas de acordo com os padrões EJMA e apoiadas pela rastreabilidade do material, testes 100% não destrutivos e testes de prova hidrostática em cada unidade.

Por que a confiabilidade está presente no design e não apenas no folheto

Vida útil em fadiga calculada, não assumida

A vida útil do ciclo é determinada pelas diretrizes da EJMA para o envelope operacional real – cobrindo movimentos axiais, laterais e angulares simultaneamente. Os projetos padrão são verificados para 1.000, 3.000 ou 5.000 ciclos completos, garantindo que a junta tenha o desempenho previsto em todos os ciclos térmicos, e não apenas no papel.

Integridade do material respaldada por papelada

Cada calor de material de fole — SS304, SS316L, SS321, Inconel 625 ou Hastelloy — vem com certificados completos de usinagem e registros de rastreabilidade. Para serviços corrosivos, como linhas de catalisador FCCU ou transferência de produtos químicos, recomendamos e armazenamos ligas com alto teor de níquel que resistem à corrosão sob tensão por cloreto.

Construção de múltiplas camadas com um indicador integrado

Onde a pressão ou a segurança assim o exigirem, utilizamos foles de múltiplas camadas em vez de foles de camada única. A estrutura em camadas adiciona resistência, mantém a flexibilidade e introduz uma redundância de segurança: caso a camada interna seja perfurada, a camada externa mantém a pressão temporariamente enquanto o vazamento é detectado através do orifício indicador — manutenção previsível em vez de desligamento não planejado.

Soldas que passam por 100% NDT

As costuras longitudinais e circunferenciais do fole, bem como as soldas de fixação, passam por exame 100% radiográfico (RT) ou penetrante (PT). Nossos soldadores internos possuem procedimentos qualificados e, antes do envio, cada unidade é testada hidrostaticamente a 1,5 vezes a pressão projetada. Sem amostragem – cada junta sai da fábrica com seu próprio relatório de teste.

Estabilidade contra contorção e ressonância

A contorção da coluna e a flambagem no plano são evitadas através da tensão de pressão quadrada média calculada corretamente e de recursos anti-torção comprovados. Internamente, os revestimentos de fluxo reduzem a turbulência, a erosão e a vibração induzida pelo fluxo; tampas externas ou tirantes são projetados para proteger o elemento de fole e guiar o movimento - não apenas adicionados como acessórios padrão, mas dimensionados para o serviço específico.

Escopo técnico

Tipos correspondentes às cargas de tubulação, não apenas aos códigos de catálogo

Juntas de expansão de fole axial – para expansão térmica direta onde âncoras e guias suportam impulso de pressão.

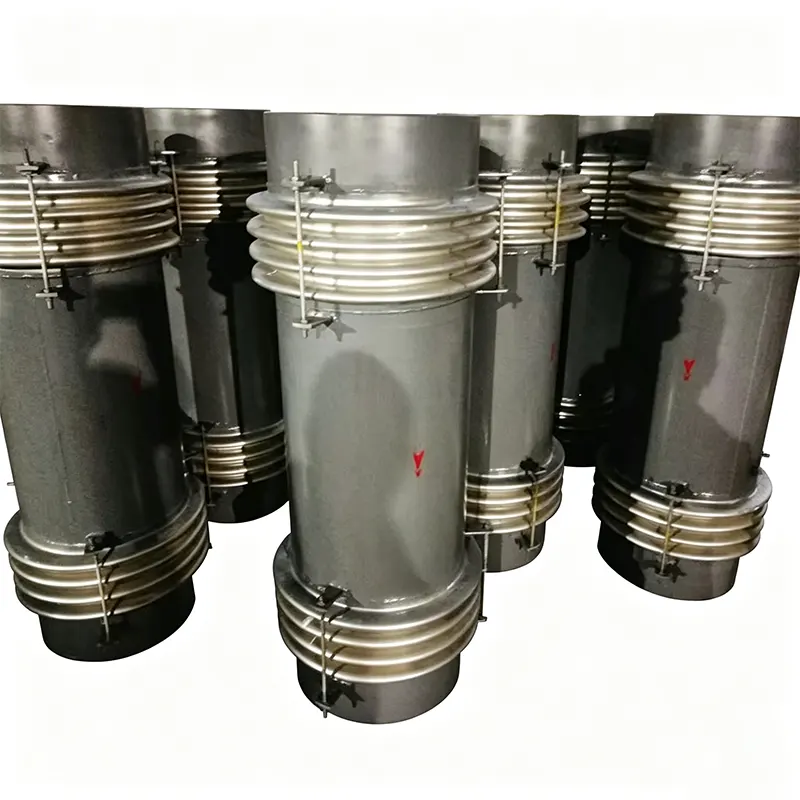

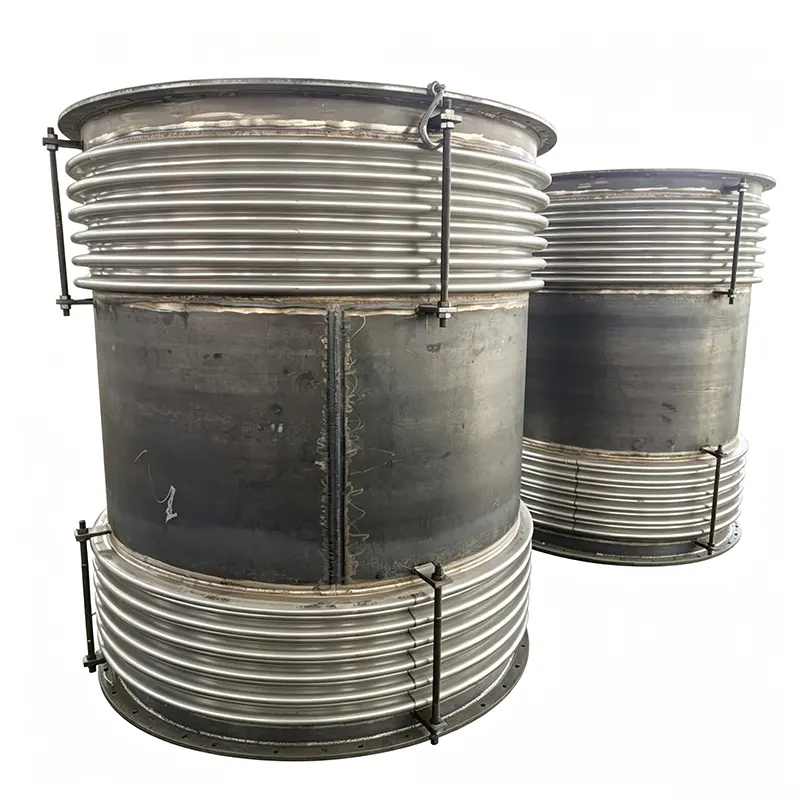

Juntas de dilatação universais (amarradas) – absorvem grandes movimentos laterais e angulares com tirantes que suportam o impulso de pressão; amplamente utilizado em salas de bombas em todo o Sudeste Asiático para proteger carcaças de bombas.

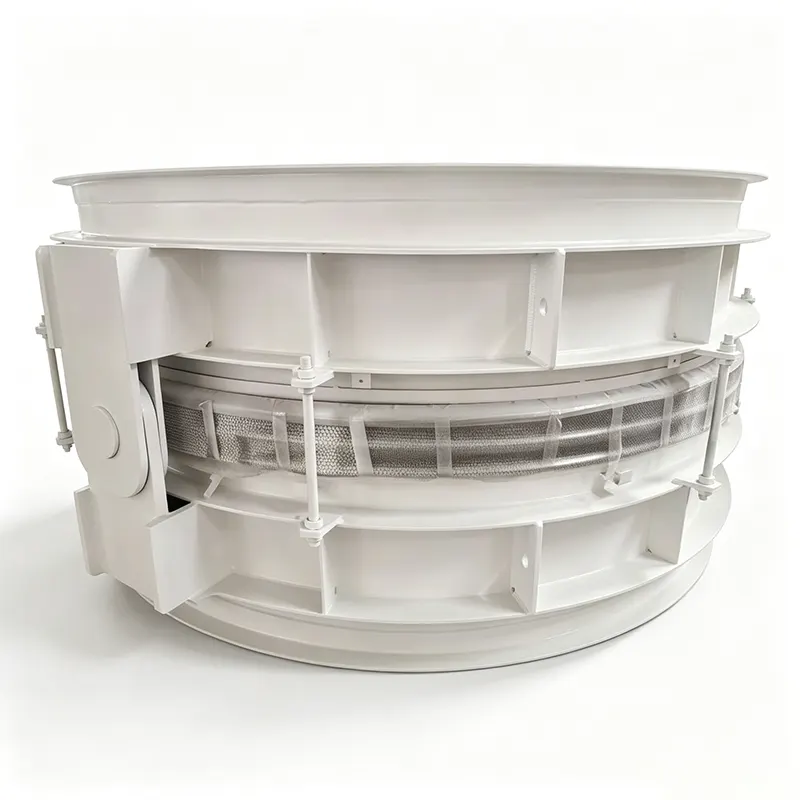

Articulações de fole articuladas – restringem o movimento a um único plano angular, ideal para absorver a expansão em uma perna de tubo em forma de Z enquanto restringe o impulso de pressão.

Juntas de expansão do cardan – permitem movimentos angulares em vários planos, muitas vezes emparelhados em conjuntos para absorver movimentos complexos do sistema de tubulação.

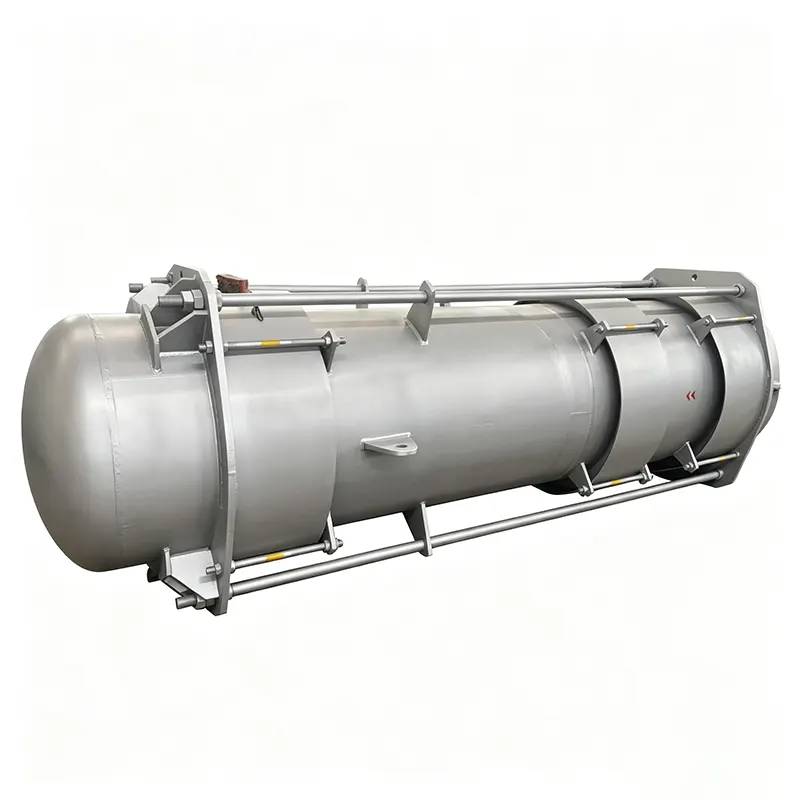

Juntas de expansão com pressão balanceada – eliminam a força de impulso de pressão em equipamentos conectados, como turbinas e trocadores de calor, o que é crítico onde o impulso do fole não pode ser transferido para as âncoras.

Fole pressurizado externamente – usado onde é necessária grande compressão axial ou onde o fole deve ser protegido contra danos externos e fluxo turbulento.

Cada tipo é configurado com a luva interna correta, cobertura externa e recomendações de orientação para a aplicação – não é enviado como fole simples, a menos que seja explicitamente solicitado.

Onde eles trabalham e como as escolhas de materiais seguem o processo

Geração de energia – exaustão de turbinas, dutos de pó de carvão de caldeiras, linhas de circulação de aquecimento urbano. Grandes diâmetros, altas temperaturas, movimentos combinados. Inconel 625 ou SS321 são típicos para resistência à temperatura e fadiga.

Refinarias e plantas petroquímicas – FCCU, trens trocadores de calor, tubulações de transferência de óleo. Ligas resistentes à corrosão, como Inconel 625 ou Hastelloy, são selecionadas com base no teor de enxofre, cloretos e temperatura operacional.

Aquecimento urbano e AVAC – rede de vapor, circuitos de água refrigerada. Ênfase na vida útil comprovada do ciclo axial; foles de aço carbono e SS304 com revestimentos de proteção externos são comuns.

Siderúrgicas e processos metalúrgicos – fogões a quente, sistemas de coque, dutos de extração de pó. Quando as temperaturas de serviço excedem 800 °C, aconselhamos se um fole metálico com revestimento interno pode ser projetado ou se uma compensação alternativa, como unidades retangulares com revestimento refratário, é mais apropriada. Orientação honesta de engenharia, não uma venda forçada.

Tratamento de água e estações de bombeamento – isolamento de vibração de descarga da bomba, transferência de água a longa distância. As juntas de expansão amarradas restringem o impulso de pressão e evitam que ele seja transmitido aos flanges da bomba e aos blocos de impulso de concreto.

Certificações e evidências repetidas

Nosso sistema de qualidade é certificado pela ISO 9001:2015. Os produtos atendem aos requisitos de marcação CE quando aplicável, e os projetos podem ser verificados de acordo com os padrões ASME ou API quando especificado. A melhor prova, no entanto, são os negócios repetidos: mais de 70% dos nossos pedidos vêm de parceiros de longa data que fazem novos pedidos porque o desempenho do produto corresponde às folhas de dados.

Como é trabalhar com Tianshun

Você lida com um gerente de contas dedicado que entende o produto tecnicamente, não apenas comercialmente.

As consultas recebem uma resposta substantiva dentro de 24 horas, incluindo aconselhamento de seleção preliminar se você compartilhar dados operacionais básicos.

A equipe de engenharia fornece recomendações de materiais, cálculos de movimento e orientações de instalação.

Projetos personalizados — desde diâmetros não padronizados até combinações de materiais exóticos — são tratados rotineiramente, não como exceções.

A programação da produção é transparente; o envio dentro do prazo é a norma.

O suporte pós-venda inclui supervisão de instalação e consultoria de manutenção durante toda a vida útil da junta.

Tecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.

Instalação de 35.000 m², Jiangsu, China – envio para mais de 45 países.

Não vendemos apenas juntas de dilatação. Garantimos que eles funcionem corretamente em seu sistema.
