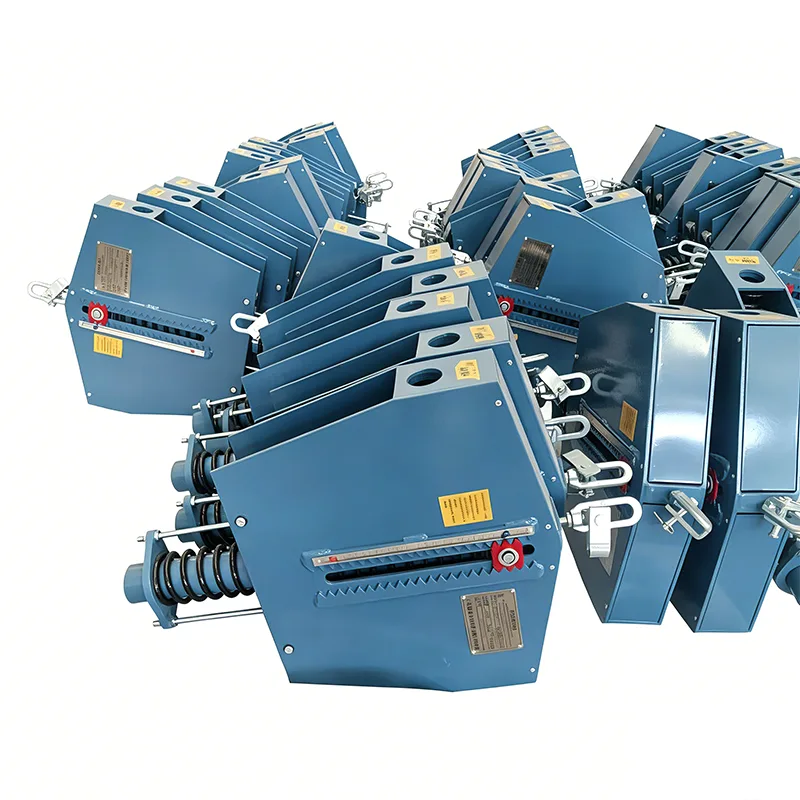

Suporte de mola constante para tubo de vapor

As tubulações de vapor geram deslocamento térmico substancial durante a operação e são altamente sensíveis à variação de carga. Quando a temperatura da tubulação aumenta da temperatura ambiente para a temperatura operacional, ocorrerá um deslocamento vertical que varia de vários centímetros a dezenas de centímetros. Se forem adotados dispositivos de suporte convencionais, a carga irá flutuar drasticamente junto com o deslocamento, resultando em concentração de tensões na tubulação, danos às conexões dos equipamentos e até mesmo ruptura da tubulação. O suporte de mola constante Steam Pipe é uma unidade de suporte dedicada desenvolvida para resolver tais problemas. Ele fornece força de suporte quase constante durante todo o percurso de deslocamento, garantindo uma operação segura e confiável dos sistemas de tubulação de vapor.

Princípio de funcionamento e composição estrutural

Projetado com base no princípio do equilíbrio de momentos, o Suporte de Mola Constante do Tubo de Vapor converte a força elástica das molas em força de suporte constante através de um mecanismo de ligação. Quando a tubulação se move verticalmente, a deformação da mola é compensada pelo sistema de ligação para manter uma força de saída estável, com a taxa de variação de carga controlada dentro de 5%.

Os produtos padrão consistem nos seguintes componentes principais:

▶  Conjunto da mola: Fabricado em liga de aço para mola de alta resistência e submetido a vários processos de tratamento térmico.

▶  Mecanismo de equilíbrio de momento: articulação e conjunto de came usinados com precisão.

▶  Dispositivo de ajuste de carga: permite o ajuste preciso da carga de saída no local.

▶  Indicador de deslocamento: exibe claramente o deslocamento real das tubulações.

▶  Invólucro e conjuntos de conexão: Feitos de aço carbono premium com tratamento de superfície anticorrosivo.

Especificações Técnicas do Produto

Principais recursos técnicos

▶  Excelente desempenho de força constante: Taxa de variação de carga ≤ 5% em todo o curso, excedendo os requisitos das normas nacionais.

▶  Grande faixa de deslocamento: O deslocamento máximo atinge até 400 mm, perfeitamente adequado para tubulações de vapor de grande diâmetro e alta temperatura.

▶  Cobertura de carga abrangente: uma série completa de classificações de carga de 0,5kN a 500kN está disponível.

▶  Estrutura compacta: Adotando um design espacial otimizado, seu volume total é 20% menor do que os tradicionais suportes de mola constante.

▶  Fácil instalação: Pré-configurado para a carga especificada antes da entrega, exigindo apenas fixação simples para comissionamento no local.

▶  Alta segurança e confiabilidade: Equipado com proteção contra sobrecarga e dispositivos de limite de deslocamento para evitar danos acidentais.

Comparação de desempenho com suportes de mola variável

Parâmetros Técnicos Padrão

Cenários típicos de aplicação

O Suporte de Mola Constante para Tubo de Vapor é aplicado principalmente em sistemas de tubulação de vapor com grande deslocamento térmico e requisitos rigorosos de estabilidade de carga:

▶  Dutos principais de vapor e dutos de vapor de reaquecimento de usinas termelétricas

▶  Sistemas de tubulação de vapor na ilha convencional de usinas nucleares

▶  Dutos de transmissão de vapor de alta temperatura em refinarias de petróleo

▶  Tubulações de energia a vapor em siderúrgicas

▶  Linhas troncais de água quente e vapor de alta temperatura para aquecimento central urbano

▶  Sistemas de tubulação de aquecimento a vapor em fábricas de produtos químicos

Para as aplicações acima, o suporte de mola variável para tubulação não pode mais atender aos requisitos operacionais quando o deslocamento da tubulação excede 100 mm ou é necessário um controle rigoroso sobre a variação de carga. Nestes casos, são obrigatórios suportes de molas constantes para garantir a segurança do sistema.

Fabricação e Controle de Qualidade

Yangzhou Tianshun Piping possui 14 anos de experiência profissional na produção de suportes de mola constantes, equipados com instalações de produção completas e instrumentos de teste de precisão. Implementamos um rigoroso sistema de controle de qualidade completo para garantir que todos os produtos estejam em conformidade com os padrões internacionais:

1. Inspeção de matéria-prima recebida: Todos os materiais de aço são acompanhados por certificados de material original e passam por análise espectral e testes de propriedades mecânicas.

2. Usinagem de precisão: Os principais componentes são processados ​​por centros de usinagem CNC para garantir alta precisão dimensional.

3. Teste de desempenho da mola: Cada mola passa por testes de fadiga de 100.000 ciclos e calibração de carga.

4. Teste de desempenho geral: Cada unidade acabada passa por testes de força constante de curso completo antes da entrega.

5. Verificação de terceiros: Os relatórios de teste emitidos pela SGS, BV, TUV e outras organizações terceirizadas autorizadas estão disponíveis mediante solicitação.

Nosso sistema de gestão de qualidade é certificado pela ISO 9001:2015 e todos os produtos estão em conformidade com os padrões internacionais, incluindo CE e API.

Diretrizes de seleção e serviços de apoio

Os suportes de tubulação devem ser selecionados de acordo com o deslocamento da tubulação e a sensibilidade da carga: Escolha Suporte de Mola Variável para Tubulação se o deslocamento vertical da tubulação for inferior a 100 mm e o sistema não for sensível à flutuação de carga. Selecione Suporte de Mola Constante quando o deslocamento exceder 100 mm ou a tubulação tiver alta sensibilidade à variação de carga.

Oferecemos uma gama completa de serviços de suporte profissional:

▶  Análise gratuita de tensão da tubulação e cálculo de seleção de suporte e suporte

▶  Projeto e fabricação de suportes de mola constante não padronizados

▶  Orientação de instalação no local e serviço de comissionamento

▶  Garantia de 12 meses, com reparo ou substituição gratuita de produtos defeituosos dentro do período de garantia

▶  Fornecimento de peças de reposição de longo prazo e suporte técnico contínuo
