As tubulações de vapor experimentam diferenças drásticas de temperatura durante as fases de inicialização e desligamento, e os meios de alta temperatura criam um deslocamento de alongamento térmico significativo. O peso morto da tubulação, o peso do meio e as cargas flutuantes atuam simultaneamente. Os suportes de mola variáveis ​​comuns não possuem capacidade suficiente de resistência à pressão e ao calor; a operação prolongada leva facilmente ao relaxamento da mola, desvio de carga e deformação da carcaça, o que pode resultar em rompimento da junta da tubulação e redução ou desligamento da carga da unidade.

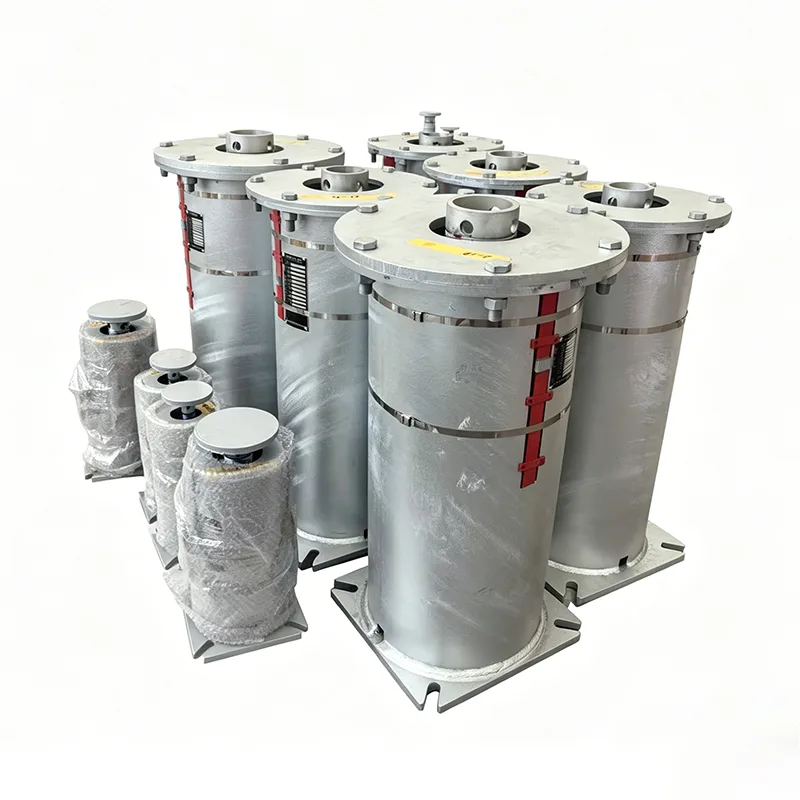

O suporte de mola variável para tubulação de vapor é projetado sob medida para serviços de vapor, atendendo às demandas de operação contínua de longo prazo de tubulações de vapor em usinas de energia térmica, aquecimento urbano e petroquímica. Desde o lançamento da nossa produção em 2012, fornecemos mais de 400 conjuntos de suportes para projetos de vapor de grande escala, com a vida útil mais longa no local atingindo 13 anos.

Especificações Técnicas do Produto

Composição Estrutural e Princípio Operacional

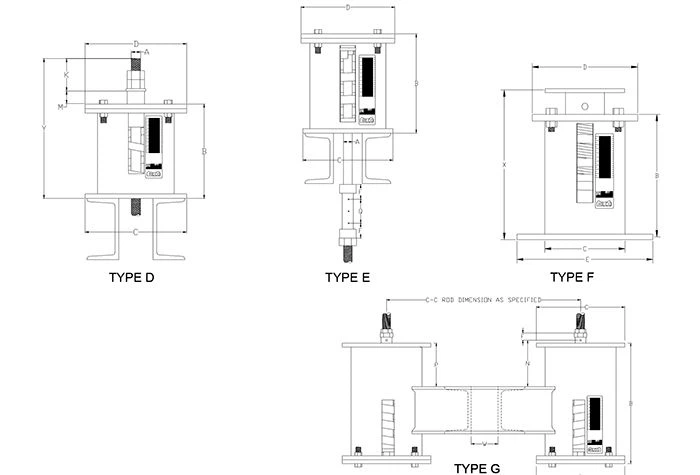

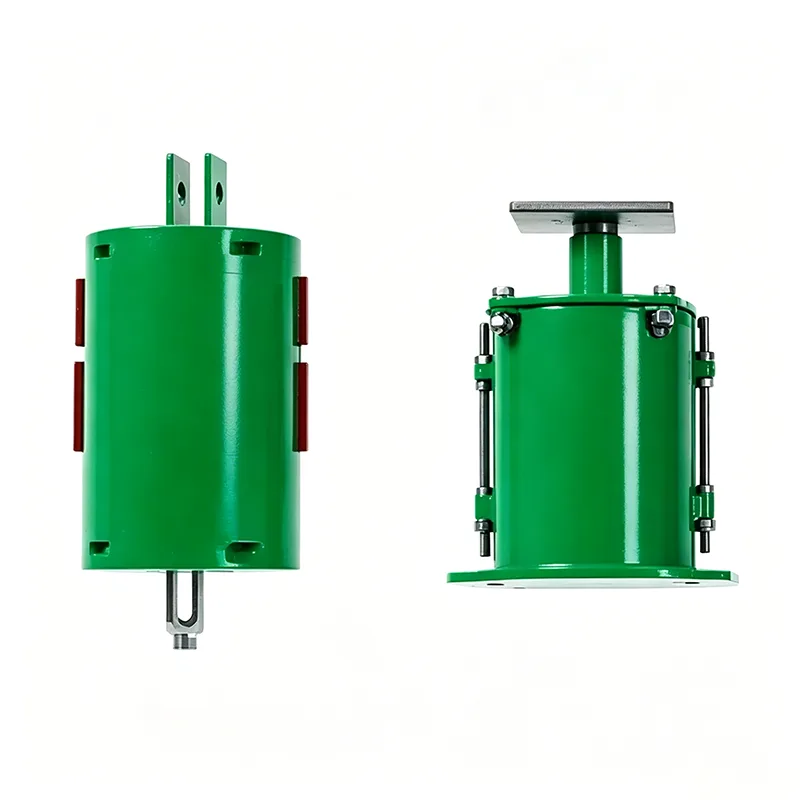

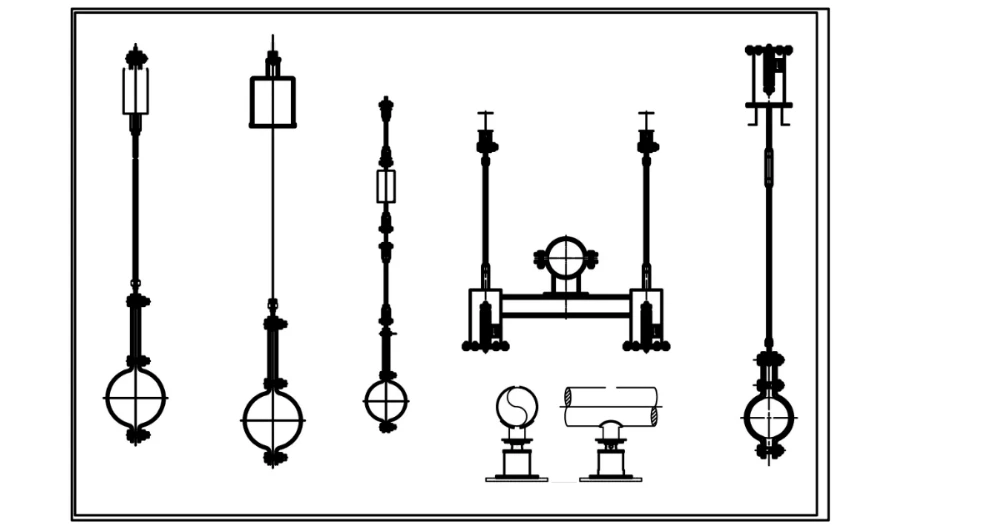

Os suportes de mola variável para tubos de vapor estão disponíveis em dois tipos estruturais: suspensos na parte superior e apoiados na parte inferior. Eles compensam o deslocamento térmico da tubulação vertical por meio da deformação elástica da mola, proporcionando flutuação de carga controlada de forma estável dentro da faixa de deflexão.

Todos os componentes são fabricados com materiais adequados para condições de alta temperatura:

1. Molas de compressão de liga de alta temperatura

2. Carcaças de rolamento de pressão espessadas

3. Hastes de parafuso de ajuste resistentes ao calor

4. Placas de escala de deslocamento de metal

5. Alças e bases de elevação forjadas de alta resistência

6. Conjuntos duplos de travamento anti-afrouxamento

A carga de instalação é pré-calibrada na fábrica. À medida que as tubulações se expandem com o aumento da temperatura, as molas se expandem e contraem de forma síncrona, sustentando uniformemente as cargas da tubulação e reduzindo a tensão nas costuras de solda e nos bicos dos equipamentos.

Tabela de correspondência de materiais classificados

Três configurações de materiais são classificadas pela temperatura do vapor para corresponder às condições operacionais reais dos suportes de mola variável do tubo de vapor:

Todas as matérias-primas vêm com certificados MTC originais de usinas siderúrgicas qualificadas. Cada lote de aço passa por três reinspeções: espectroscopia, teste de tração e teste de impacto. A rastreabilidade total da documentação é mantida para satisfazer os requisitos de auditoria da EEAT.

Tabela de especificações da série completa

Cenários típicos de aplicação

Os suportes de mola variável para tubos de vapor são implantados principalmente nas principais linhas de vapor:

▶  Dutos principais de vapor, vapor de reaquecimento e água de alimentação em usinas termelétricas a carvão e a gás

▶  Linhas de transmissão de vapor de alta temperatura para fornos e unidades de craqueamento em refinarias

▶  Redes primárias de vapor de alta temperatura para aquecimento de grandes distritos urbanos

▶  Dutos de geração de vapor em usinas de biomassa e de transformação de resíduos em energia

▶  Estações de troca de calor e coletores de distribuição de vapor em parques químicos

Existem registros de fornecimento em massa para projetos nacionais e internacionais de referência. Podemos fornecer contratos de projetos anteriores, fotos de conclusão no local e documentos de aceitação do proprietário para fortalecer a verificação oficial do EEAT.

Fluxo de trabalho padronizado de produção e controle de qualidade

Cada suporte de mola variável do tubo de vapor passa por seis etapas de inspeção de qualidade em circuito fechado sem procedimentos ignorados:

1. Reinspeção física e química de matérias-primas; rejeição completa do lote para estoque não conforme

2. Enrolamento de mola CNC + tratamento térmico de estabilização de alta temperatura em vários estágios

3. Soldagem de carcaças realizada por soldadores certificados; Teste de penetração 100% em soldas críticas

4. Calibração de compressão de carga de curso completo para cada unidade acabada

5. Espessura do revestimento e testes de adesão para sistemas de pintura de alta temperatura

6. Inspeção final de aparência, dimensões e marcação antes da embalagem; pacote completo de documentos de entrega fornecido (certificados de materiais, relatórios de teste, certificados de conformidade)

A fábrica possui certificação de sistema de qualidade ISO 9001 e certificação de equipamentos de pressão CE; documentos de qualificação estão disponíveis para verificação pública.

Serviços pós-venda de suporte completo

▶  Cálculo gratuito da tensão da tubulação para corresponder com precisão ao modelo apropriado de suporte de mola variável da tubulação de vapor

▶  Fabricação personalizada para dimensões fora do padrão e condições especiais de alta temperatura

▶  Presença de engenheiro no local para orientar o içamento, o comissionamento da carga e a remoção da aba de travamento

▶  Garantia total da unidade de 12 meses; substituição gratuita para anomalias de carga ou defeitos de componentes dentro da garantia

▶  Inventário de peças de reposição de longo prazo e suporte técnico on-line 24 horas por dia

Perguntas frequentes complementares

P: Este suporte pode ser usado a longo prazo para tubulações de vapor superaquecido?

R: Selecione a variante de suporte de mola variável para tubo de vapor com molas de liga Cr-V e carcaças de placa revestida de aço inoxidável. Os testes confirmam a degradação zero do desempenho sob operação contínua a 550 ℃, e o produto passou por serviço de longo prazo em várias unidades geradoras de energia de 1.000 MW.

P: Quais documentos de aceitação são entregues com cada conjunto?

R: Cada conjunto de unidades inclui certificados de teste de moinho de matéria-prima, folhas de teste de carga de mola, relatórios de inspeção de solda e certificados de conformidade de produto. A reinspeção por organizações terceirizadas é suportada.

P: Este produto pode substituir diretamente os suportes de mola antigos durante reformas de tubulações existentes?

R: As dimensões seguem especificações padrão nacionais unificadas; os pontos de elevação de montagem e os tamanhos das hastes dos parafusos são intercambiáveis. A substituição direta é viável após verificação dos parâmetros de carga e deflexão, sem grandes modificações na fundação civil.
