Como os amortecedores hidráulicos protegem as tubulações contra cargas sísmicas e dinâmicas?

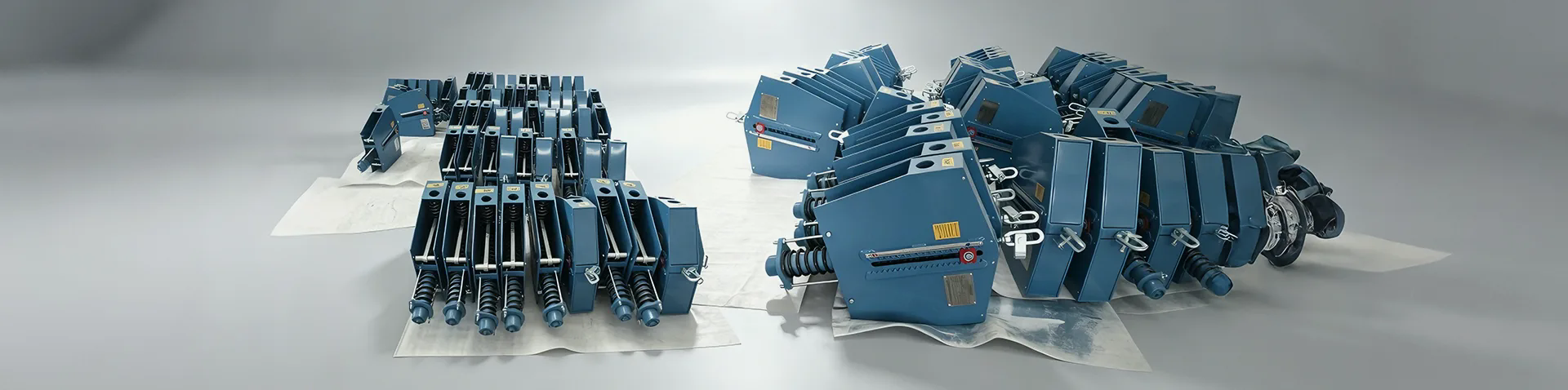

Os oleodutos são a salvação da indústria moderna, transportando petróleo, gás, produtos químicos e água através de grandes distâncias. No entanto, são vulneráveis ​​a uma série de forças externas, incluindo eventos sísmicos, cargas de vento, golpes de aríete e picos de pressão. Estas cargas dinâmicas e sísmicas podem causar falhas catastróficas nas tubulações se não forem gerenciadas adequadamente.Amortecedores hidráulicossão os dispositivos de segurança críticos que protegem os dutos dessas forças. Um amortecedor hidráulico, também conhecido como supressor de choque ou amortecedor sísmico, é um dispositivo mecânico que permite o movimento térmico lento e controlado da tubulação enquanto trava rigidamente sob cargas dinâmicas rápidas, evitando assim deslocamento e tensão excessivos. Na Yangzhou Tianshun Pipeline Technology Co., Ltd., nossa fábrica projeta amortecedores hidráulicos de alto desempenho há mais de 25 anos e vimos seu papel essencial na proteção de infraestruturas críticas em todo o mundo.

O mecanismo de proteção de um amortecedor hidráulico é baseado em um princípio simples, mas altamente eficaz: travamento sensível à velocidade. Sob condições normais de operação, o amortecedor permite que o gasoduto se expanda e contraia termicamente a uma taxa lenta, acomodando o crescimento térmico sem restrições. No entanto, quando ocorre um evento sísmico ou uma carga dinâmica repentina, o amortecedor detecta o rápido aumento da velocidade e trava instantaneamente, agindo como um suporte rígido que restringe o tubo e evita movimentos excessivos. Esta resposta rápida é obtida através de um sistema hidráulico projetado com precisão que inclui um pistão, um cilindro preenchido com um fluido de silicone especializado e um sofisticado mecanismo de válvula. Nossos amortecedores hidráulicos são projetados para responder em milissegundos, garantindo que as tubulações estejam protegidas contra os eventos sísmicos e dinâmicos mais severos. Neste guia abrangente, nos aprofundaremos na engenharia, na hidráulica e nos materiais que tornam os amortecedores hidráulicos indispensáveis ​​para a segurança das tubulações e forneceremos especificações técnicas detalhadas e orientações de aplicação com base na ampla experiência de nossa fábrica.

Índice

• 1. Qual é o princípio de funcionamento de um amortecedor hidráulico?
• 2. Como os amortecedores hidráulicos mitigam cargas sísmicas e dinâmicas?
• 3. Quais são as principais especificações técnicas de nossos amortecedores hidráulicos?
• 4. Como a instalação e a manutenção adequadas podem garantir o desempenho do amortecedor?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta de Snubber Personalizada

Qual é o princípio de funcionamento de um amortecedor hidráulico?

Em sua essência, um Amortecedor Hidráulico é um dispositivo de absorção de energia sensível à velocidade que fornece liberdade de movimento para expansão térmica e restrição rígida sob cargas dinâmicas. O dispositivo consiste em um cilindro preenchido com um fluido de silicone de alta viscosidade, um pistão com passagens de orifício especialmente projetadas e um conjunto de válvula de retenção com mola. Sob movimentos térmicos lentos normais, o pistão se move através do fluido a uma velocidade baixa, permitindo que o fluido flua através do orifício e da válvula de retenção com resistência mínima. Este movimento livre, normalmente inferior a 100 mm/s, acomoda a expansão térmica sem impor cargas significativas na tubulação. No entanto, quando um evento dinâmico, como um terremoto ou golpe de aríete, gera um movimento de alta velocidade, o fluxo de fluido através do orifício torna-se altamente restrito devido à queda de pressão através do pistão. A válvula de retenção fecha, forçando o fluido através de um desvio controlado, criando um efeito de amortecimento que resiste ao movimento rápido. A ação de travamento é progressiva, o que significa que o amortecedor oferece resistência crescente à medida que a velocidade aumenta, tornando-se efetivamente uma parada rígida para eventos de velocidade muito alta.

Princípios operacionais chave do nossoAmortecedores Hidráulicos:

• Bloqueio sensível à velocidade:O amortecedor é ajustado para travar em um limite de velocidade específico, normalmente entre 50 e 150 mm/seg, dependendo da aplicação. Isto garante que ele permaneça desbloqueado para expansão térmica normal, mas bloqueie imediatamente para eventos sísmicos.
• Resistência progressiva:Ao contrário de uma parada mecânica, que proporciona uma restrição repentina e rígida, o amortecedor hidráulico oferece uma resistência progressiva que aumenta com a velocidade. Isto amortece a carga de choque, reduzindo o pico de força transmitido à tubulação e seus suportes.
• Compensação térmica:O amortecedor é projetado para acomodar movimentos de extensão e compressão, permitindo que a tubulação se expanda e contraia livremente dentro de sua faixa normal de operação.
• Projeto à prova de falhas:No caso de vazamento de fluido hidráulico ou falha na vedação, o amortecedor é projetado para travar automaticamente, evitando que a tubulação fique desprotegida.
• Sensibilidade de bloqueio ajustável:Muitos de nossos amortecedores hidráulicos permitem o ajuste em campo da velocidade de travamento, permitindo o ajuste fino para atender aos critérios específicos de projeto sísmico da tubulação.

Um exemplo prático de uma instalação petroquímica no Médio Oriente ilustra o princípio de funcionamento em ação. A planta possuía uma tubulação de vapor de grande diâmetro que sofria expansão térmica significativa durante a operação normal, com movimentos de até 150 mm. No entanto, a região também é propensa a pequenas atividades sísmicas. Os suportes de tubos padrão permitiam o movimento térmico, mas não conseguiam restringir o tubo durante um terremoto. Ao instalar nossos amortecedores hidráulicos em locais estratégicos, a planta obteve movimento térmico livre em condições normais, enquanto os amortecedores travaram durante eventos sísmicos, limitando o deslocamento da tubulação a níveis seguros. O gerente da planta informou que os amortecedores funcionaram perfeitamente durante um terremoto de magnitude 5,2, evitando qualquer dano ao sistema de dutos.

Nossa fábrica emTecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.fabrica amortecedores hidráulicos com uma variedade de sensibilidades de travamento e capacidades de curso para atender a diferentes tamanhos de tubulações e condições operacionais. Usamos aço inoxidável de alta qualidade para peças molhadas e nosso fluido de silicone é quimicamente inerte e estável em uma ampla faixa de temperatura. Cada amortecedor é testado em uma bancada de testes dinâmicos para verificar suas características de travamento e amortecimento. Este compromisso com a engenharia de precisão garante que nossos amortecedores hidráulicos forneçam proteção confiável para tubulações nos ambientes mais exigentes.

Como os amortecedores hidráulicos mitigam cargas sísmicas e dinâmicas?

Eventos sísmicos e cargas dinâmicas geram forças complexas que atuam em dutos em múltiplas direções.Amortecedores hidráulicosabordar essas forças fornecendo uma combinação de restrição rígida e dissipação de energia. Quando uma onda sísmica viaja através do solo, faz com que o gasoduto se mova com o solo, mas como o gasoduto é uma estrutura longa e contínua, a sua inércia faz com que fique atrás do movimento do solo. Este movimento diferencial pode induzir tensões de flexão e cargas axiais que excedem os limites de projeto do tubo. Um Amortecedor Hidráulico trava durante o evento sísmico, acoplando o tubo à estrutura de suporte e evitando movimento relativo excessivo. Além disso, a ação de amortecimento hidráulico do amortecedor dissipa uma parte da energia sísmica na forma de calor, reduzindo a carga geral na tubulação e em seus suportes.

Principais mecanismos de mitigação de carga dos amortecedores hidráulicos:

• Limitação de deslocamento:Ao travar sob alta velocidade, o amortecedor limita o deslocamento da tubulação durante um evento sísmico, mantendo-o dentro do envelope de projeto da tubulação e seus suportes.
• Dissipação de energia:O efeito de amortecimento hidráulico converte uma parte da energia cinética da carga dinâmica em calor, reduzindo a força transmitida à tubulação e seus suportes estruturais.
• Redistribuição de carga:Os Amortecedores Hidráulicos são estrategicamente colocados ao longo da tubulação para distribuir a carga sísmica uniformemente, evitando a concentração de tensões em pontos específicos.
• Prevenção de ressonância:Ao fornecer um efeito de amortecimento, o amortecedor ajuda a evitar que a tubulação ressoe em sua frequência natural, o que poderia amplificar as cargas dinâmicas.
• Proteção contra golpe de aríete:O rápido travamento do amortecedor sob picos repentinos de pressão (golpe de aríete) evita que a tubulação se mova excessivamente, reduzindo o risco de separação da junta ou falha do suporte.

Um estudo de caso de uma instalação de gás natural liquefeito (GNL) no Sudeste Asiático demonstra a eficácia dos Amortecedores Hidráulicos na mitigação de cargas sísmicas. A instalação estava localizada em uma zona sismicamente ativa e tinha um sistema de tubulação acima do solo com 2 km de comprimento. Após uma avaliação de risco sísmico, os engenheiros instalaram mais de 100 amortecedores hidráulicos em locais de suporte críticos. Durante um terremoto de magnitude 6,2, os amortecedores travaram conforme projetado, limitando o deslocamento do tubo à faixa segura calculada. As inspeções pós-evento não revelaram danos ao sistema de tubulação e a instalação pôde retomar as operações em 48 horas. O gerente da instalação atribuiu aos Amortecedores Hidráulicos a prevenção do que poderia ter sido uma falha catastrófica.

Nossa fábrica fabrica Amortecedores Hidráulicos em uma variedade de configurações, incluindo tipos de ação simples e dupla ação, para atender a diferentes direções e magnitudes de carga. Também oferecemos amortecedores com um indicador visual de posição integrado que permite ao pessoal de manutenção verificar rapidamente o status do amortecedor. Nossa equipe de engenharia pode realizar um estudo de dimensionamento e posicionamento de amortecedores, usando análise de elementos finitos (FEA) para modelar a resposta do gasoduto a cargas sísmicas e dinâmicas. Isso garante que os amortecedores estejam posicionados e dimensionados de maneira ideal para fornecer a proteção mais eficaz. Com nossos amortecedores hidráulicos, os operadores de dutos podem ter a certeza de que sua infraestrutura está preparada até mesmo para os eventos sísmicos e dinâmicos mais severos.

Quais são as principais especificações técnicas de nossos amortecedores hidráulicos?

T.S. A MACHINARY fabrica uma linha abrangente de amortecedores hidráulicos para diversas aplicações de tubulações. Nossa linha de produtos inclui amortecedores com diferentes capacidades de carga, comprimentos de curso e velocidades de travamento para atender aos requisitos específicos de usinas de energia, refinarias e instalações industriais. Todos os nossos produtos Amortecedores Hidráulicos são fabricados de acordo com a ISO 9001 e atendem aos requisitos da ASME B31.1, DIN EN 13480 e outras normas internacionais. A tabela abaixo resume as principais especificações técnicas dos nossos modelos mais populares de Amortecedores Hidráulicos, que são usados ​​em aplicações críticas de proteção de tubulações em todo o mundo. Nossa fábrica também pode produzir amortecedores personalizados para atender aos requisitos específicos do projeto, incluindo comprimentos de curso especiais, capacidades de carga e revestimentos de proteção ambiental.

Além dos modelos padrão, nossa fábrica oferece diversos recursos opcionais para aprimorar o desempenho e a adequação dos Amortecedores Hidráulicos para ambientes específicos. Estes incluem: uma versão de baixa temperatura com um fluido de silicone especializado que permanece fluido até -40°C; uma versão de alta temperatura classificada para operação contínua a 120°C; e uma versão com revestimento epóxi para ambientes corrosivos, como plataformas offshore e fábricas de produtos químicos. Também fornecemos comprimentos de curso personalizados para acomodar requisitos específicos de movimento térmico da tubulação.

Nosso processo de controle de qualidade inclui um teste de desempenho 100% dinâmico em cada amortecedor hidráulico, verificando se a velocidade de travamento, a capacidade de carga e as características de amortecimento atendem aos valores especificados. Também realizamos um teste de pressão no sistema hidráulico para garantir que não haja vazamentos sob pressão operacional. Cada amortecedor é marcado com um número de série exclusivo, permitindo rastreabilidade total desde a fabricação até a instalação em campo. Nossa fábrica emTecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.mantém um inventário abrangente de amortecedores e componentes padrão, permitindo entrega rápida em qualquer local. Também oferecemos um serviço de seleção de amortecedores, onde nossa equipe de engenharia ajuda você a escolher o modelo e o tamanho ideais para suas necessidades específicas de proteção de dutos.

Como a instalação e a manutenção adequadas podem garantir o desempenho do amortecedor?

Amortecedores Hidráulicossão dispositivos de precisão que requerem instalação cuidadosa e manutenção regular para garantir o desempenho esperado. A instalação inadequada pode fazer com que o amortecedor não consiga travar sob cargas dinâmicas ou pode travar quando não deveria (por exemplo, durante movimento térmico lento). Nossa fábrica emTecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.fornece diretrizes detalhadas de instalação e recomendações de manutenção para ajudar os clientes a maximizar a confiabilidade e a vida útil de seus amortecedores hidráulicos. Seguir estas diretrizes garante que os amortecedores fornecerão a proteção crítica necessária durante eventos sísmicos e dinâmicos.

Principais práticas de instalação e manutenção para amortecedores hidráulicos:

• Orientação correta:O amortecedor deve ser instalado na orientação correta, com a haste do pistão alinhada com a direção do movimento esperado. Instalar o amortecedor em ângulo pode causar carga lateral, o que pode danificar as vedações e reduzir o desempenho.
• Montagem adequada:Use os suportes de montagem fornecidos e certifique-se de que estejam firmemente fixados à tubulação e à estrutura de suporte. Os pontos de fixação devem ser estruturalmente adequados para transmitir a capacidade de carga do amortecedor ao suporte.
• Lubrificação e vedação:A haste do pistão do amortecedor deve ser regularmente limpa e lubrificada com o óleo recomendado para evitar corrosão e degradação da vedação. As vedações devem ser inspecionadas quanto a sinais de desgaste ou vazamento durante a manutenção de rotina.
• Teste funcional:Recomendamos testar anualmente a função de travamento do amortecedor, utilizando uma unidade de teste portátil que simule uma carga dinâmica. Isso garante que o amortecedor permaneça operacional e que a velocidade de travamento não saia da especificação.
• Cronograma de substituição:Mesmo com manutenção adequada, os amortecedores hidráulicos têm uma vida útil finita. Recomendamos a substituição do amortecedor a cada 15-20 anos, ou antes, se a integridade da vedação estiver comprometida ou se o amortecedor tiver sido sujeito a um evento sísmico severo.

Um estudo de caso de uma usina nuclear nos Estados Unidos ilustra a importância da manutenção regular dos amortecedores. Durante uma inspeção de rotina, o pessoal de manutenção descobriu que vários amortecedores hidráulicos apresentavam vazamentos na vedação, fazendo com que o fluido de silicone vazasse lentamente. Se não fossem resolvidos, os amortecedores teriam capacidade de amortecimento reduzida e poderiam não ter travado adequadamente durante um terremoto. A planta seguiu nosso procedimento de manutenção recomendado, substituindo as vedações e recarregando os amortecedores com fluido novo. Um teste dinâmico subsequente confirmou que os amortecedores estavam totalmente operacionais. O gerente de segurança da usina observou que o programa de manutenção proativa evitou um possível problema de segurança e que os amortecedores estavam totalmente funcionais durante o próximo evento sísmico.

Nossa fábrica fornece um manual abrangente de manutenção do amortecedor que cobre procedimentos de inspeção, teste e substituição de vedação. Também oferecemos um programa de treinamento para pessoal de manutenção, abrangendo o uso correto dos equipamentos de teste e a interpretação dos resultados dos testes. Para clientes que preferem uma solução pronta para uso, oferecemos um contrato de serviço de amortecimento que inclui inspeção periódica, testes funcionais e substituição de vedação. Este serviço garante que seus amortecedores hidráulicos permaneçam em ótimas condições, prontos para proteger suas tubulações quando necessário. Ao investir na instalação e manutenção adequadas, os operadores de tubulações podem garantir que seus amortecedores hidráulicos forneçam o mais alto nível de proteção durante toda a vida útil do sistema de tubulações.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre um amortecedor hidráulico e um amortecedor mecânico?

Resposta: Um suporte mecânico fornece uma conexão rígida que não permite qualquer movimento térmico, o que pode impor altas tensões térmicas à tubulação. Um amortecedor hidráulico, por outro lado, permite movimento térmico lento enquanto trava sob cargas dinâmicas rápidas. Isto significa que durante a operação normal, o amortecedor acomoda a expansão térmica, reduzindo o estresse. Sob cargas sísmicas ou dinâmicas, trava e atua como uma escora rígida. Esta dupla função torna os amortecedores hidráulicos mais adequados para tubulações que sofrem movimentos térmicos significativos, pois evitam o acúmulo de tensão térmica.

Pergunta 2: Um amortecedor hidráulico pode ser reparado ou precisa ser substituído quando falha?

Resposta: Em muitos casos, os amortecedores hidráulicos podem ser reparados substituindo as vedações e recarregando o fluido. Contudo, se o pistão ou cilindro interno estiver danificado, o amortecedor deverá ser substituído. Nossa fábrica oferece um serviço de reconstrução para a maioria de nossos modelos de amortecedores hidráulicos, onde desmontamos, inspecionamos, substituímos peças desgastadas e remontamos o amortecedor de acordo com suas especificações originais. Recomendamos que um técnico qualificado avalie o amortecedor para determinar se o reparo ou a substituição é a opção mais econômica.

Pergunta 3: Como é determinada a velocidade de travamento de um amortecedor hidráulico?

Resposta: A velocidade de travamento é determinada pela válvula interna e pelo projeto do orifício do amortecedor e é definida durante a fabricação. Normalmente é selecionado com base na taxa de movimento térmico esperada da tubulação e nos critérios de projeto sísmicos. Para a maioria das aplicações, é utilizada uma velocidade de travamento entre 80 e 150 mm/seg. Nossa fábrica pode ajustar a velocidade de travamento para atender aos requisitos específicos do projeto. Também oferecemos amortecedores com recurso de velocidade de travamento ajustável, permitindo o ajuste de campo para corresponder ao perfil de movimento específico da tubulação.

Pergunta 4: Os amortecedores hidráulicos são adequados para instalações internas e externas?

Resposta: Sim, os amortecedores hidráulicos são adequados para instalações internas e externas. Porém, para instalações externas, principalmente em ambientes corrosivos ou com alta umidade, recomendamos nossos amortecedores com revestimento resistente à corrosão (epóxi ou galvanizado). Para climas extremamente frios, oferecemos uma versão de baixa temperatura com um fluido especializado que permanece fluido até -40°C. Nossa fábrica pode fornecer orientação detalhada sobre as opções de material e revestimento mais adequadas para seu ambiente de instalação específico.

Pergunta 5: Quais certificações a Yangzhou Tianshun Pipeline Technology Co., Ltd. possui para seus amortecedores hidráulicos?

Resposta: Nossos amortecedores hidráulicos são fabricados sob as certificações ISO 9001:2015 (Gestão de Qualidade) e ISO 14001:2015 (Gestão Ambiental). Também cumprimos as normas ASME B31.1, DIN EN 13480 e GB/T 17116.3 para suportes de tubulações. Nossos produtos são testados e certificados por organizações terceirizadas, incluindo SGS e TÜV, e fornecemos um conjunto completo de relatórios de teste e certificados em cada pedido. Nossa fábrica é auditada regularmente para garantir que nossos processos de fabricação e sistemas de controle de qualidade atendam aos mais altos padrões internacionais.

Conclusão: Proteja suas tubulações com amortecedores hidráulicos de alta qualidade

Os amortecedores hidráulicos são dispositivos essenciais que fornecem proteção crítica para tubulações contra cargas sísmicas e dinâmicas. Ao permitirem o livre movimento térmico em condições normais e o bloqueio sob eventos dinâmicos rápidos, evitam o deslocamento excessivo, reduzem o estresse e dissipam energia, garantindo a integridade e a segurança do sistema de dutos. Na Yangzhou Tianshun Pipeline Technology Co., Ltd., nossa fábrica vem projetando amortecedores hidráulicos de alto desempenho há décadas, oferecendo uma ampla gama de modelos com várias capacidades de carga, cursos e velocidades de travamento para atender a diversas aplicações. Nosso compromisso com a qualidade, a engenharia de precisão e o suporte ao cliente garantem que nossos amortecedores forneçam proteção confiável para os projetos de infraestrutura mais críticos em todo o mundo.

Você está procurando proteger seu sistema de dutos contra cargas sísmicas e dinâmicas?Entre em contato com Tecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.para uma consulta abrangente sobre snubber. Nossa equipe de engenharia analisará o projeto, as condições operacionais e o perfil de risco sísmico da sua tubulação para recomendar o modelo, tamanho e posicionamento ideal do Amortecedor Hidráulico. Oferecemos estudos de viabilidade gratuitos, preços competitivos e entrega rápida, com uma gama completa de suporte de instalação e manutenção.Solicite agora sua consulta gratuita sobre amortecedor hidráulico da Yangzhou Tianshun Pipeline Technology Co., Ltd. e garanta que seu gasoduto esteja protegido contra o inesperado.
