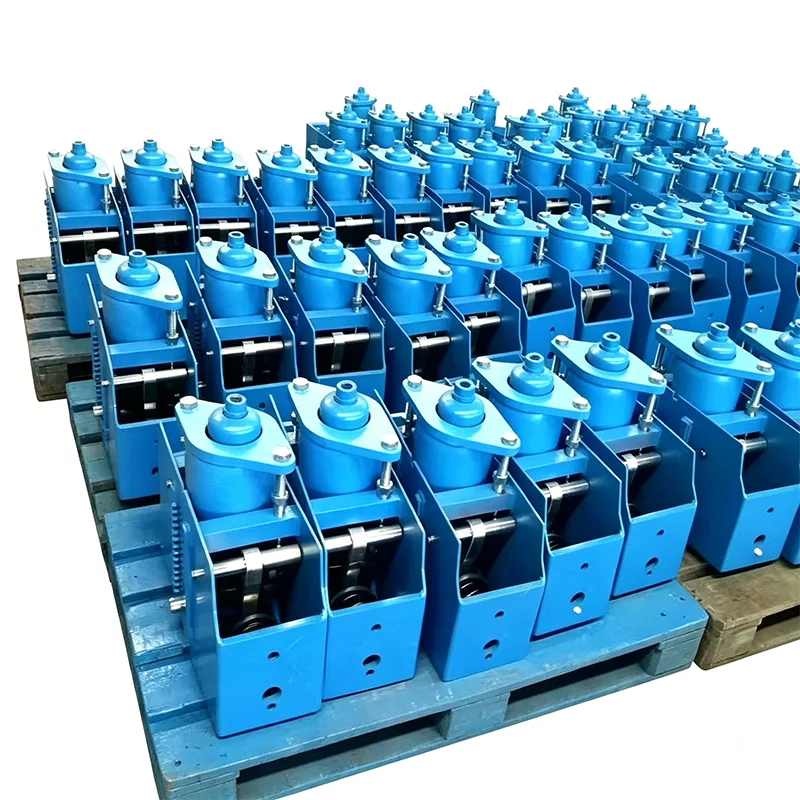

Suporte de mola constante de alta carga

O suporte de mola constante de alta carga é um componente chave para controlar o deslocamento e a carga em sistemas de tubulações industriais. Sob condições de trabalho de alta temperatura e alta pressão, as tubulações geram expansão térmica e deslocamento de contração devido a mudanças de temperatura. Se a força de apoio mudar com o deslocamento, isso levará à concentração de tensões na tubulação e ameaçará a operação segura do sistema. Nosso suporte de mola constante de alta carga foi projetado com base no princípio do equilíbrio de momentos. Ele pode produzir continuamente uma força de suporte estável durante todo o curso do deslocamento vertical da tubulação, evitando efetivamente danos às tubulações e equipamentos conectados causados ​​por estresse adicional.

Yangzhou Tianshun Pipeline Technology Co., Ltd., fundada em 2012, concentrou-se na área de suportes e suportes de dutos, acumulando 14 anos de experiência em produção e aplicação. Nossos produtos atenderam projetos importantes em energia, petroquímica, energia e outras indústrias em mais de 40 países ao redor do mundo e conquistaram a confiança de recompra de longo prazo de clientes com qualidade estável.

Princípio Básico de Trabalho

O Suporte de Mola Constante de Alta Carga adota um design colaborativo de mecanismo de alavanca de braço duplo e conjunto de mola espiral, realizando saída de força constante com base no princípio mecânico de equilíbrio de momento:

▶  Mecanismo de equilíbrio de momento: Quando a tubulação gera deslocamento térmico, o conjunto da mola transmite torque através do mecanismo de alavanca, mantendo o momento de carga e o momento da mola sempre equilibrados

▶  Compensação da guia do came: a estrutura integrada da guia do came de precisão compensa as flutuações de carga causadas por atrito mecânico e desvios de fabricação

▶  Dispositivo indicador de curso: Equipado com um indicador de deslocamento visualizado, que pode observar o deslocamento da tubulação em tempo real, facilitando a instalação e o ajuste no local

Parâmetros Técnicos

Principais recursos do produto

1. Desempenho estável de constância de carga

O desvio de carga do Suporte de Mola Constante de Alta Carga é controlado dentro de ±5% durante todo o curso, superando o requisito do padrão nacional. Através da combinação de molas multidisco e projeto mecânico de precisão, garante que a tubulação obtenha sempre suporte uniforme durante o deslocamento térmico, eliminando fundamentalmente o risco de concentração de tensões.

2. Forte adaptabilidade a condições de carga pesada

Idealmente projetada para sistemas de tubulações de alta carga, a estrutura de suporte de carga adota aço estrutural Q345B de alta resistência e o cilindro de mola é formado por fiação integral, eliminando perigos ocultos de soldas circunferenciais. O produto pode suportar uma carga máxima de 1000kN, atendendo às necessidades de suporte de dutos de carga pesada em grandes usinas de energia, unidades de refino e outras instalações.

3. Instalação e manutenção convenientes

▶  Equipado com dispositivo de travamento de carga para travar a mola durante a instalação e transporte, evitando deslocamento acidental

▶  A carga no local pode ser ajustada em ±10% para se adaptar aos desvios reais das condições de trabalho

▶  Interfaces de conexão padronizadas, compatíveis com diversas formas de instalação de tubulações

▶  Design estrutural modular, substituição conveniente de peças de desgaste

4. Cobertura total das condições de trabalho

O produto pode se adaptar à faixa de temperatura de trabalho de -20°C a 450°C. Para condições de trabalho especiais, como GNL de baixa temperatura e vapor de alta temperatura, os materiais correspondentes resistentes a altas ou baixas temperaturas podem ser personalizados para garantir confiabilidade de desempenho em ambientes extremos.

Especificações Técnicas do Produto

Garantia de Produção e Controle de Qualidade

Temos um sistema completo de produção e testes para garantir o desempenho confiável de cada suporte de mola constante de alta carga:

▶  Equipamentos de produção automatizados: Equipados com linhas de produção automáticas de foles e vários equipamentos de formação e processamento para realizar a produção padronizada dos principais processos

▶  Sistema de testes perfeito: cada produto passa por testes de carga e deslocamento antes da entrega, com emissão de relatórios de inspeção

▶  Equipe técnica profissional: possui um grupo de técnicos que estão envolvidos em pesquisa e desenvolvimento e produção de suportes e suportes para tubulações há muitos anos

▶  Gerenciamento de rastreabilidade de materiais: matérias-primas como aço para molas e aço estrutural são todas provenientes de siderúrgicas regulares, com certificados de qualidade de material rastreáveis

Serviço e suporte

▶  Suporte técnico pré-vendas: equipe de vendas profissional familiarizada com diversas aplicações de condições de trabalho, pode fornecer sugestões de seleção e soluções técnicas de acordo com os parâmetros do pipeline

▶  Serviços personalizados: Suporte à personalização de produtos para cargas especiais, deslocamentos especiais e formas especiais de instalação

▶  Garantia pós-venda: Fornece orientação de instalação e consultoria técnica e responde prontamente a problemas de qualidade do produto

▶  Ciclo de entrega: Os modelos convencionais estão em estoque e os produtos customizados são entregues de acordo com o ciclo acordado
