Suporte para cabide de moladesempenha um papel crítico no controle do peso do tubo, do movimento térmico e da vibração em sistemas de tubulação industriais exigentes. A Tianshun fornece soluções de suporte de mola projetadas com classificações de carga de 10 N a 100.000 N e capacidades de deslocamento de até 200 mm, suportando aplicações em instalações de energia, petroquímica, GNL, refinaria, aquecimento, farmacêutica e de processamento de alimentos.
Um suporte de mola devidamente selecionado permite que um sistema de tubulação se mova com segurança conforme a temperatura operacional muda, mantendo ao mesmo tempo um suporte vertical controlado. Ao contrário dos suportes rígidos, os sistemas baseados em molas podem acomodar expansão e contração térmica, distribuir cargas de forma mais eficaz e ajudar a reduzir a tensão transferida para tubos e equipamentos conectados. A Tianshun fabrica conjuntos de suportes de mola usando aços para molas como 60Si2MnA e 50CrVA, com opções para carcaças de aço carbono, revestimentos protetores, conexões personalizadas e requisitos de carga e deslocamento específicos do projeto. Compreender a estrutura, o princípio de funcionamento, as especificações, os requisitos de teste e as condições de aplicação é essencial ao selecionar um suporte para uma tubulação industrial.
Índice
O que é um suporte de suspensão Spring?
Como funciona um suporte Spring Hanger?
Quais são os componentes principais?
Quais são as principais vantagens de desempenho?
Quais parâmetros técnicos os engenheiros devem verificar?
Onde os suportes de suspensão de mola são usados?
Suporte de mola variável vs. constante
Como os suportes Spring Hanger são testados?
Como você deve selecionar o suporte certo?
Obtenha uma solução personalizada de suporte de mola

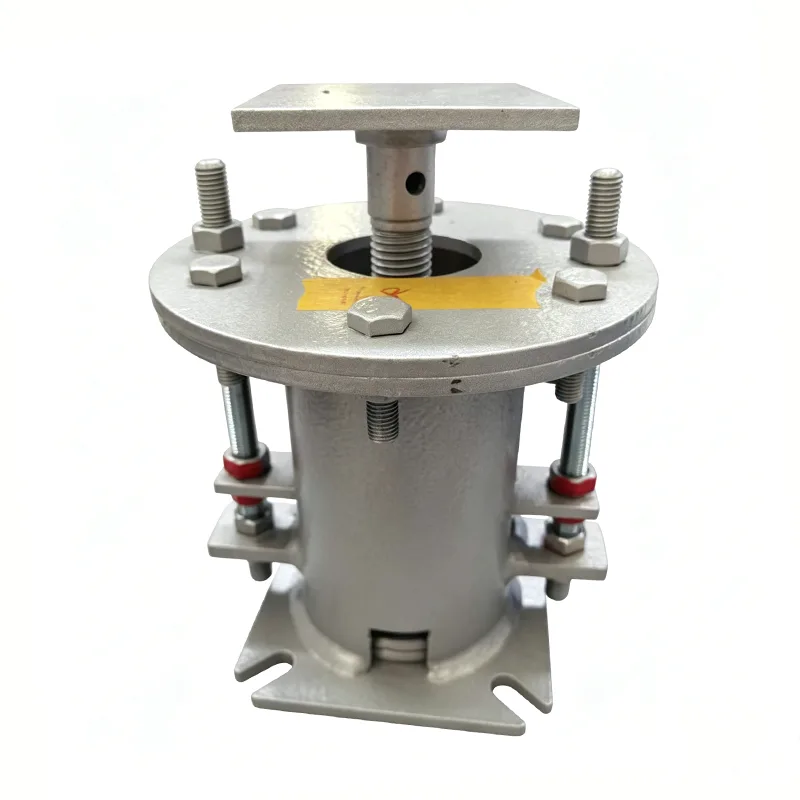

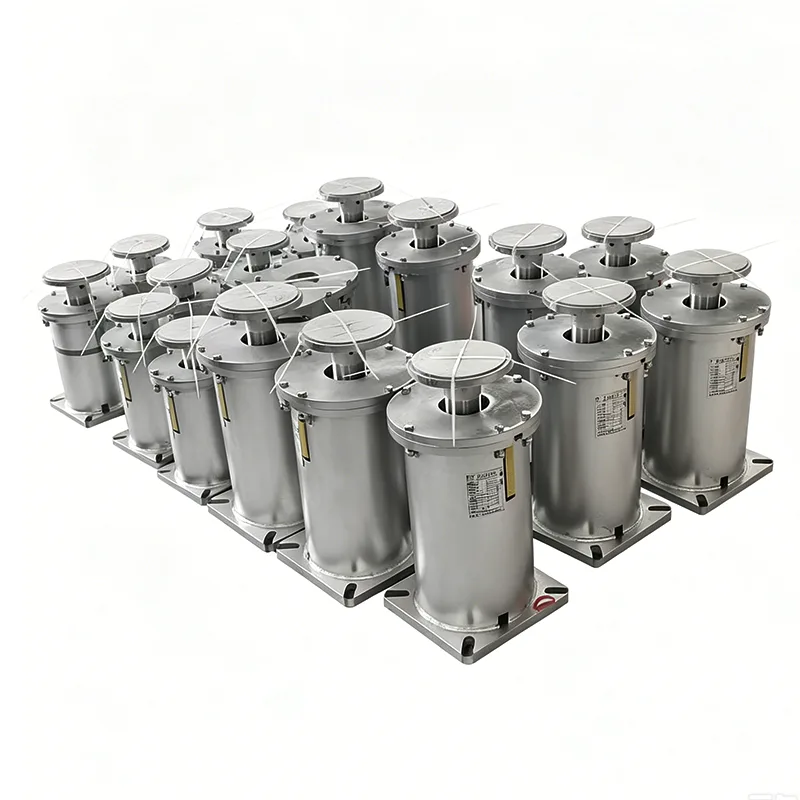

O que é um suporte de suspensão Spring?
Um suporte de suspensão de mola é um suporte mecânico de tubulação projetado para suportar o peso de uma tubulação enquanto permite movimento vertical controlado. Ele utiliza o comportamento elástico de uma mola para acomodar o movimento gerado por mudanças de temperatura, cargas operacionais e outras condições de serviço.
Quando um tubo de processo aquece, ele pode se expandir e sair da posição fria. Quando esfria, o tubo se contrai. Um suporte rígido pode restringir esse movimento e potencialmente criar tensão adicional no tubo. Um suporte de mola adequadamente projetado fornece força de suporte enquanto permite que o tubo se mova dentro de sua faixa de deslocamento projetada.
Isto torna os suportes baseados em molas particularmente úteis para linhas de vapor, tubulações de processos de alta temperatura, sistemas de geração de energia, instalações petroquímicas, refinarias e outras instalações onde o deslocamento térmico deve ser considerado durante o projeto de tensão da tubulação.
Para engenheiros de projeto, o suporte não deve ser selecionado simplesmente pelo tamanho nominal do tubo. Carga operacional, cargas quentes e frias, movimento esperado, direção de instalação, temperatura, dimensões de conexão e padrões de projeto aplicáveis precisam ser avaliados.
Como funciona um suporte Spring Hanger?
O princípio básico de funcionamento é simples: o conjunto de molas gera uma força de suporte controlada enquanto permite o deslocamento vertical do tubo.
- A carga do tubo é transferida:O suspensor transfere parte do peso e da carga operacional do tubo para a estrutura de suporte.
- Mudanças de temperatura causam movimento:À medida que a tubulação aquece ou esfria, a expansão ou contração térmica causa movimento vertical.
- A primavera responde:A mola comprime ou se estende de acordo com a direção e magnitude do movimento.
- O movimento permanece controlado:O suporte acomoda o deslocamento projetado em vez de forçar o tubo para uma posição fixa.
- A carga é distribuída:A seleção correta do suporte ajuda a evitar cargas localizadas excessivas nos suportes dos tubos e nos equipamentos conectados.
No projeto prático de tubulação, o suspensor de mola funciona como parte de um sistema de suporte maior. Sapatas de tubulação, suportes rígidos, guias, âncoras e outros componentes podem ser usados juntos de acordo com a análise de tensão da tubulação e os requisitos do projeto.
Quais são os componentes principais?
A confiabilidade de um suspensor de mola depende da interação entre seu conjunto de mola, alojamento, mecanismo de ajuste e hardware de conexão. Uma configuração típica inclui os seguintes componentes:
| Componente | Função Primária | Material ou recurso típico |
|---|---|---|
| Montagem de Primavera | Fornece força de suporte controlada e acomoda movimento | Aço mola 60Si2MnA ou 50CrVA |
| Habitação | Protege e posiciona o conjunto da mola | Aço carbono Q235B ou Q345B |
| Parafuso de ajuste | Permite ajuste de carga e altura durante a instalação | Construção em aço específica do projeto |
| Haste de cabide e acessórios | Conecta o suporte ao pipeline e à estrutura | Selecionado de acordo com os requisitos do projeto |
| Indicador de deslocamento | Mostra a posição real do movimento | Indicação calibrada claramente visível |
As dimensões de conexão e acessórios podem ser personalizados quando as configurações padrão não correspondem às condições de instalação. Isto é particularmente importante para projetos de modernização ou racks de tubos complexos onde o espaço de instalação disponível é limitado.
Quais são as principais vantagens de desempenho?
Compensação de Movimento Térmico
A principal vantagem é a capacidade de acomodar o movimento vertical do tubo causado pelas mudanças de temperatura. Os designs de suporte de mola padrão da Tianshun podem fornecer opções de deslocamento nominal de 50, 80, 120, 150 e 200 mm, dependendo da configuração selecionada.
Suporte de carga controlada
As tubulações industriais podem se tornar significativamente mais pesadas durante a operação devido aos fluidos do processo, ao isolamento e às mudanças nas condições de serviço. Um conjunto de mola corretamente especificado ajuda a manter o suporte controlado durante todo o ciclo operacional.
Transmissão de vibração reduzida
Arranjos apoiados por molas podem ajudar a reduzir a transmissão direta da vibração do tubo aos membros estruturais. Isto pode ser valioso em equipamentos rotativos, sistemas de vapor, equipamentos de processo e outras instalações onde o controle de vibração é importante.
Flexibilidade de instalação
Os mecanismos de ajuste permitem que os instaladores ajustem a posição do suporte e a carga durante a instalação. Isto pode simplificar o alinhamento do campo em comparação com um arranjo de suporte completamente rígido.
Adaptabilidade a Diferentes Projetos
Os conjuntos de suporte de mola podem ser projetados de acordo com diferentes cargas, requisitos de deslocamento, materiais, tipos de conexão e condições ambientais. A Tianshun também fornece soluções personalizadas para requisitos especiais de carga, deslocamento, temperatura e conexão.
Quais parâmetros técnicos os engenheiros devem verificar?
Antes de encomendar um suporte de mola, os engenheiros devem estabelecer as condições operacionais reais, em vez de selecionar uma unidade apenas de acordo com o diâmetro do tubo. As seguintes especificações são especialmente importantes:
| Parâmetro | Faixa de referência de Tianshun | Por que é importante |
|---|---|---|
| Carga de trabalho | 10N–100.000N | Determina a capacidade de suporte necessária |
| Deslocamento Nominal | 50–200 mm | Deve acomodar o movimento esperado do tubo |
| Temperatura operacional | -20°C a +450°C | Influencia a seleção do material e da mola |
| Primavera | 60Si2MnA/50CrVA | Suporta desempenho mecânico e de fadiga |
| Material da Habitação | Q235B/Q345B | Fornece proteção e suporte estrutural |
| Tratamento de superfície | Revestimento epóxi rico em zinco / galvanização por imersão a quente | Melhora a proteção contra corrosão |
| Padrões Aplicáveis | ANSI/HG 20644, GB/T 17116, DIN 2545 | Ajuda a alinhar o produto com as especificações do projeto |
Para projetos EPC internacionais, os engenheiros também podem especificar padrões específicos do projeto, certificados de materiais, requisitos de inspeção ou testemunho de terceiros. Esses requisitos devem ser confirmados antes do início da produção.
Onde os suportes de suspensão de mola são usados?
Os suportes de mola são adequados para tubulações industriais onde o suporte de carga deve coexistir com o movimento térmico controlado. As aplicações comuns incluem:
- Tubulação de vapor e água para usina termelétrica
- Sistemas de tubulação auxiliar de usina nuclear
- Dutos de processos petroquímicos
- Forno de refinaria de petróleo e tubulação de coluna
- Dutos terminais de GNL e GLP
- Redes de aquecimento central urbano
- Tubulação de processo farmacêutico
- Tubulação sanitária para processamento de alimentos
- Linhas de vapor de alta temperatura e alta pressão
Para instalações químicas e petroquímicas, a proteção da superfície e a seleção de materiais podem ser particularmente importantes porque o suporte pode ser exposto à umidade, atmosferas corrosivas ou temperaturas operacionais exigentes.
Suporte de mola variável vs. constante: qual é a diferença?
Uma das decisões mais importantes no projeto de suporte de dutos é se a aplicação requer uma configuração de mola variável ou constante.
| Comparação | Suporte de mola variável | Suporte constante de mola |
|---|---|---|
| Força de Apoio | Muda conforme a mola se move | Projetado para permanecer aproximadamente constante |
| Uso típico | Movimento térmico moderado | Grande movimento ou requisitos rigorosos de mudança de carga |
| Consideração de projeto | Variação de carga permitida | Constância de carga durante toda a viagem |
| Aplicação Típica | Processo geral e tubulação de utilidades | Conexões principais de vapor e equipamentos sensíveis |
Um suporte de mola variável pode ser apropriado quando a mudança na força de suporte permanecer aceitável dentro do projeto de tensão da tubulação. Um arranjo de mola constante pode ser considerado onde o equipamento conectado tem mudanças de carga permitidas mais restritas ou onde é esperado um deslocamento vertical substancial.
A escolha correta deve ser baseada na análise de tensão da tubulação do projeto, nas condições de carga quente e fria, na direção do movimento e nas limitações dos bicos do equipamento.
Como os suportes Spring Hanger são testados?
A garantia de qualidade é especialmente importante porque um suporte de mola é um componente de suporte de carga. Os testes devem verificar não apenas as dimensões externas, mas também a condição do material, o desempenho da mola, o comportamento da carga e o revestimento protetor.
As atividades típicas de inspeção e teste incluem:
- Inspeção visual e dimensional
- Identificação Positiva de Material (PMI), quando necessário
- Teste de dureza
- Teste de Partículas Magnéticas ou Teste de Líquido Penetrante, quando aplicável
- Teste de carga de mola
- Verificação da curva carga-deslocamento
- Inspeção de espessura de revestimento
- Inspeção de montagem final
Relatórios de testes de fábrica e relatórios de testes de materiais podem ser fornecidos para pedidos aplicáveis. Para projetos que exigem verificação adicional, inspeção de terceiros, testes testemunhados, testes de materiais, END de solda ou inspeção pré-embarque também podem ser organizados de acordo com os requisitos do contrato.
Como você deve selecionar o suporte de suspensão de mola correto?
A seleção correta começa com os dados de engenharia. Um pacote de especificações útil deve incluir as seguintes informações:
- Tamanho e configuração do tubo
- Cargas operacionais e instaladas
- Condições de carga quente e fria
- Deslocamento vertical esperado
- Direção do movimento
- Temperatura operacional e de projeto
- Arranjo de montagem necessário
- Dimensões de conexão
- Requisitos de material e revestimento
- Padrões de projeto e inspeção aplicáveis
Para sistemas complexos, fornecer a tensão isométrica da tubulação ou o cronograma de suporte relevante pode melhorar significativamente a precisão da seleção do suspensor. Os engenheiros podem então avaliar se uma mola variável, uma mola constante ou outro arranjo de suporte é apropriado.
Quando as dimensões padrão não são adequadas, as soluções personalizadas de suporte de mola podem incluir capacidades de carga especiais, conexões não padronizadas, dimensões de instalação personalizadas, materiais resistentes à corrosão e projetos para ambientes de alta ou baixa temperatura.
Perguntas frequentes sobre o suporte do Spring Hanger
1. Qual é a finalidade principal de um suporte de mola?
Seu principal objetivo é suportar cargas de tubulações, permitindo ao mesmo tempo o movimento vertical controlado causado pela expansão e contração térmica. Também pode ajudar a reduzir a transmissão de vibrações e manter uma condição de suporte mais estável durante a operação.
2. Qual faixa de carga os suportes de suspensão de mola Tianshun podem suportar?
A linha de produtos padrão referenciada abrange cargas de trabalho de 10 N a 100.000 N. A seleção real depende das condições operacionais do tubo, requisitos de carga, deslocamento e dados de projeto do projeto.
3. Quanto deslocamento o suporte de mola pode acomodar?
As opções de deslocamento nominal padrão incluem 50 mm, 80 mm, 120 mm, 150 mm e 200 mm. Os requisitos de deslocamento personalizados podem ser avaliados de acordo com o movimento real da tubulação.
4. Quais materiais são comumente usados para a montagem da mola?
Os materiais de mola comuns incluem 60Si2MnA e 50CrVA. Os materiais da carcaça podem incluir aço carbono Q235B e Q345B, enquanto o tratamento de superfície pode usar revestimentos ricos em epóxi-zinco ou galvanização por imersão a quente.
5. Quando deve ser considerado um suporte de mola constante?
Um suporte de mola constante pode ser considerado quando a tubulação sofre um movimento vertical substancial ou quando o equipamento conectado exige que a força de suporte permaneça aproximadamente constante durante todo o percurso projetado. A seleção final deve seguir a análise de tensão da tubulação e os requisitos do projeto.
6. Os suportes de suspensão de mola podem ser personalizados?
Sim. A personalização pode abranger requisitos de carga e deslocamento, seleção de materiais, tipos de conexão, dimensões de instalação, condições ambientais e outros requisitos específicos do projeto.
Obtenha uma solução personalizada de suporte de mola
Um sistema confiável de suporte de molas começa com dados de engenharia precisos, seleção de materiais apropriados, fabricação controlada e testes documentados. A Tianshun combina experiência em fabricação de suportes de molas com serviços de engenharia personalizados para aplicações de tubulação industrial. Se você estiver planejando um projeto de energia, petroquímico, refinaria, GNL, aquecimento, farmacêutico ou outro projeto de tubulação, compartilhe seus requisitos de carga, deslocamento, temperatura, conexão e quantidade com a equipe de engenharia. Saiba mais sobre o suporte para suporte de mola Tianshun ouContate-nospara uma recomendação e cotação específica do projeto.
