Os principais pontos de trabalho do Cabide de Mola Constante da Indústria de Energia.

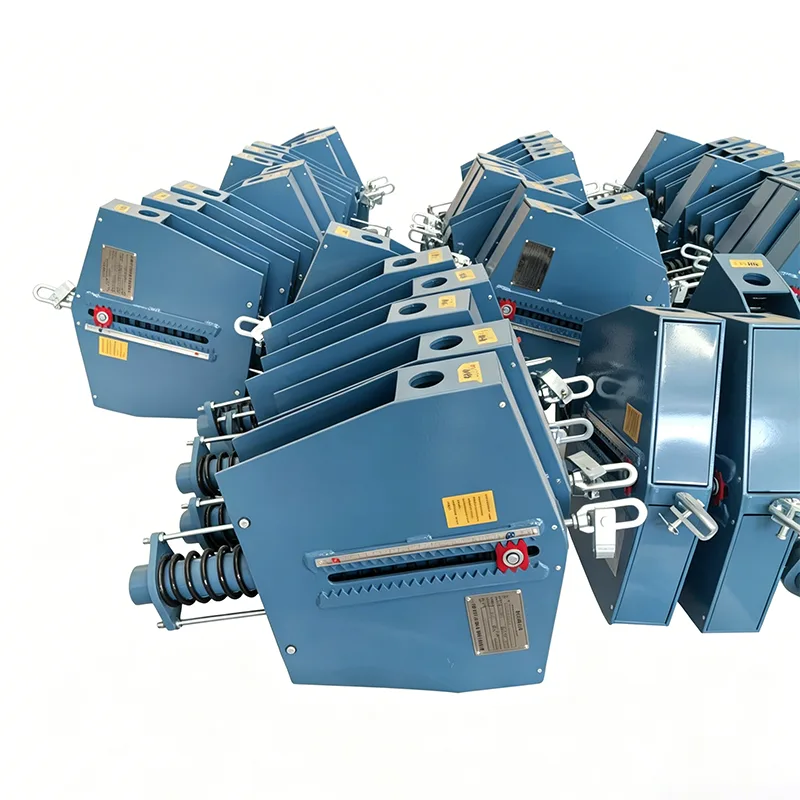

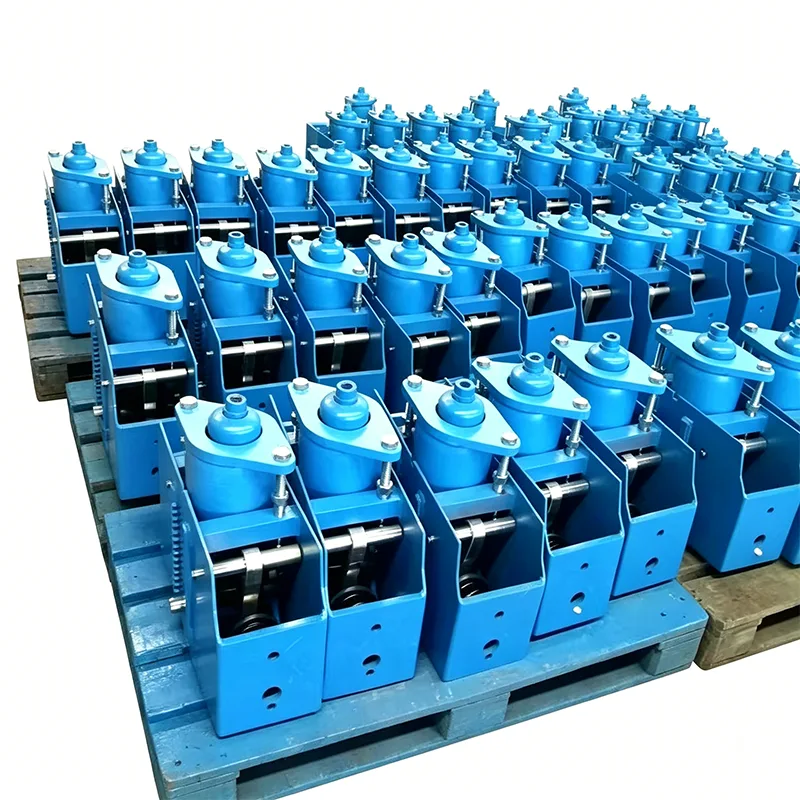

Cabide de mola constante Aplicável a: energia térmica/energia nuclear, refino de petróleo e gás, GNL, dutos de alta temperatura e alta pressão da indústria química de carvão, seguindo os padrões MSS SP-58/SP-69, ASME B31.3, JB/T8030, SH/T3073.

Princípios Chave e Pontos de Trabalho (Núcleo de Torque Constante)

Princípio de equilíbrio de torque: Utilizando uma estrutura de alavanca/came + mola espiral, à medida que a tubulação aquece ou esfria, a mola se expande e se contrai. A alavanca ajusta automaticamente o braço de força e o torque da mola cancela o torque de carga da tubulação durante todo o processo, resultando em uma saída de carga constante durante todo o curso.

Indicadores de dureza para precisão de carga: Flutuação de carga dentro do curso nominal completo ≤ ±6% (obrigatório para projetos de energia), superior a ±25% para molas variáveis; para dispositivos pesados ​​de energia nuclear/hidrogenação, controle ≤ ±3%.

A mola sofre apenas uma pequena deformação: Em comparação com a grande compressão em toda a mola variável, a mola suspensa constante tem uma quantidade de expansão e contração extremamente pequena, resultando em baixa perda por fadiga de ciclos alternados de frio e quente, e adequada para as condições anuais de ciclo de partida e parada de dispositivos de energia.

Pontos-chave de seleção e design (estágio inicial)

Três elementos de parâmetro

Carga Fria: Instalação de peso próprio de temperatura normal (tubo + isolamento + peso vazio médio)

Carga quente: Meio operacional de carga total, peso total

Curso Vertical Total: Expansão térmica, deslocamento para cima e para baixo. A seleção deverá reservar margem de segurança de 15% a 20%. O ponteiro não deve tocar nos blocos de limite superior e inferior.

Critérios de Seleção Limite: Deslocamento térmico vertical de um único ponto de elevação > 12mm, diferença de cargas frias e quentes > 25% (proibição de mola utilizada), a abertura da tubulação do equipamento (turbo gerador/compressor/trocador de calor) deve utilizar elevação constante.

Correspondência de materiais para condições operacionais

Alta temperatura de energia térmica (> 450 ℃): mola de liga resistente a altas temperaturas 50CrVA

Petróleo e Gás Offshore / Refinaria Costeira: Invólucro anticorrosivo pesado C5-M, eixo de pino de aço inoxidável

Baixa temperatura de GNL (-196 ℃): Aço de mola temperado específico para baixa temperatura, evita fratura em baixa temperatura.

Pontos-chave para instalação no local (essencial para projetos de energia)

Proibir o desbloqueio da fechadura de fábrica antes da instalação

Instale pinos de travamento de transporte padrão de fábrica (pino de travamento) e mantenha a rigidez de travamento durante todo o teste de pressão de água da tubulação, que pode suportar o dobro da sobrecarga de pressão de teste nominal; desbloquear somente depois que o teste for qualificado e o sistema de pipeline estiver instalado.

Posicionamento e calibração em estado frio

Após conectar a tubulação à haste de elevação, ajuste levemente o esticador para ajustar a carga, alinhando o ponteiro com a escala branca de estado frio COLD; o eixo do pino pode ser facilmente puxado manualmente para representar a carga correspondente ao valor do projeto.

Verificação do estado quente após aquecimento

Depois que o dispositivo atingir a condição operacional nominal, o ponteiro deverá estar dentro da faixa da escala de estado quente vermelho para ser considerado qualificado; se o ponteiro exceder o limite superior/inferior, ele precisará ser recalculado e a especificação da estrutura de elevação substituída.

Pontos-chave para controle de condições operacionais (dutos com risco de energia)

Proibir força lateral: O içamento constante suporta apenas cargas verticais. A expansão térmica horizontal da tubulação é combinada com suportes de orientação para evitar que a haste de elevação se desvie e que a carcaça fique presa devido à torção lateral.

Controle de tubulações vibratórias: Tubulações na entrada e saída de compressores e bombas (petróleo e gás / energia térmica com vibração de alta frequência), adicionam placas limitadoras aos suspensores para evitar impactos de alta frequência e desgaste do eixo do pino pelas bielas.

Controle de condições extremas de operação: Grandes variações de temperatura durante a partida e parada, e assentamento de fundação do equipamento, verificar regularmente os desvios dos ponteiros; se houver emperramento ou ruído anormal, pare imediatamente a máquina para manutenção.

Pontos-chave do trabalho diário de inspeção e manutenção

Ciclo Regular de Inspeções (Padrão para Instalações Energéticas)

Mensalmente: Anticorrosão de superfície, deformação da carcaça, posição do ponteiro, integridade da rosca da haste de elevação

Trimestralmente: Verificação manual da flexibilidade do movimento da biela, sem travamento, sem ruído de fricção anormal

Anual: Remedição de carga, lubrificação do eixo do pino, repintura anticorrosiva; para plataformas offshore, a frequência de inspeção é reduzida para uma vez a cada semestre.

Tratamento de falhas

O ponteiro excede a escala vermelha e azul: No local, ajuste a carga da haste de elevação, substitua a estrutura de elevação se exceder a faixa de ajuste

Rachaduras na mola, deformação da biela: Isole imediatamente a tubulação e desligue-a para substituição

A renovação do sistema deve ser reinspecionada: Expansão da tubulação, alteração dos parâmetros de média/temperatura, recalcular a carga e o curso, substituir por uma estrutura de elevação correspondente.

Pontos-chave para cenários de uso especializado na indústria energética

Energia Térmica / Energia Nuclear: Vapor principal, reaquecimento, tubo principal de grande deslocamento de água de alimentação de alta temperatura, tubo de elevação auxiliar do cilindro da turbina a vapor, controla estritamente o estresse adicional nas aberturas do tubo para evitar vibração e vazamento da unidade.

Refino / Petróleo e Gás: Unidade de hidrogenação, saída do forno de aquecimento, reforma do oleoduto de alta temperatura, oleoduto de saída da torre, padrão de ambiente de alta temperatura e alta pressão + corrosão média para elevação constante.

Baixa temperatura de GNL: Dutos externos de tanques de armazenamento de baixa temperatura, dutos de processo BOG, grande deslocamento de contração de baixa temperatura, levantamento constante personalizado de baixa temperatura selecionado.
