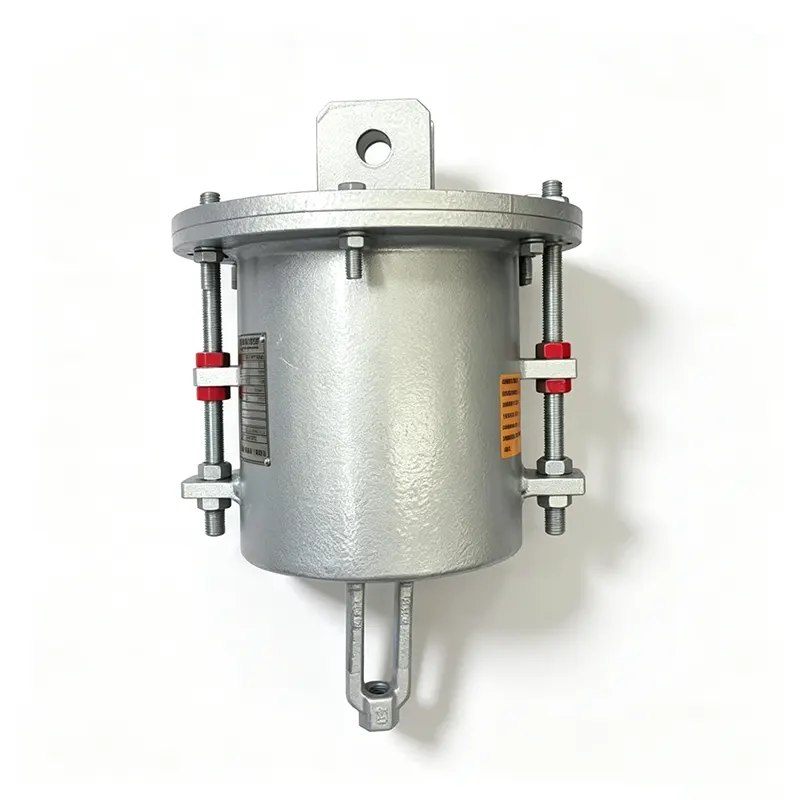

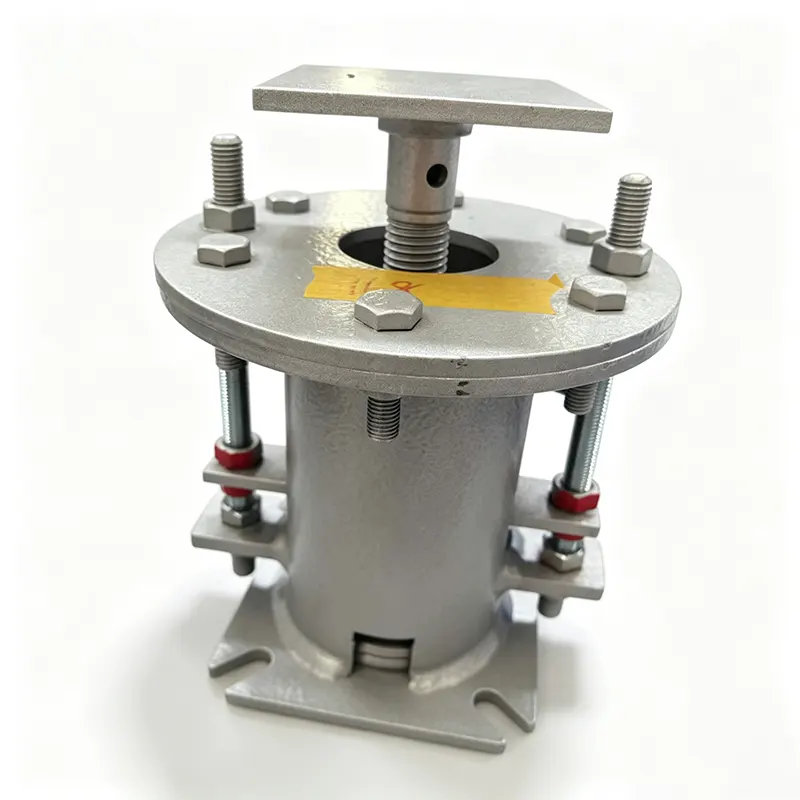

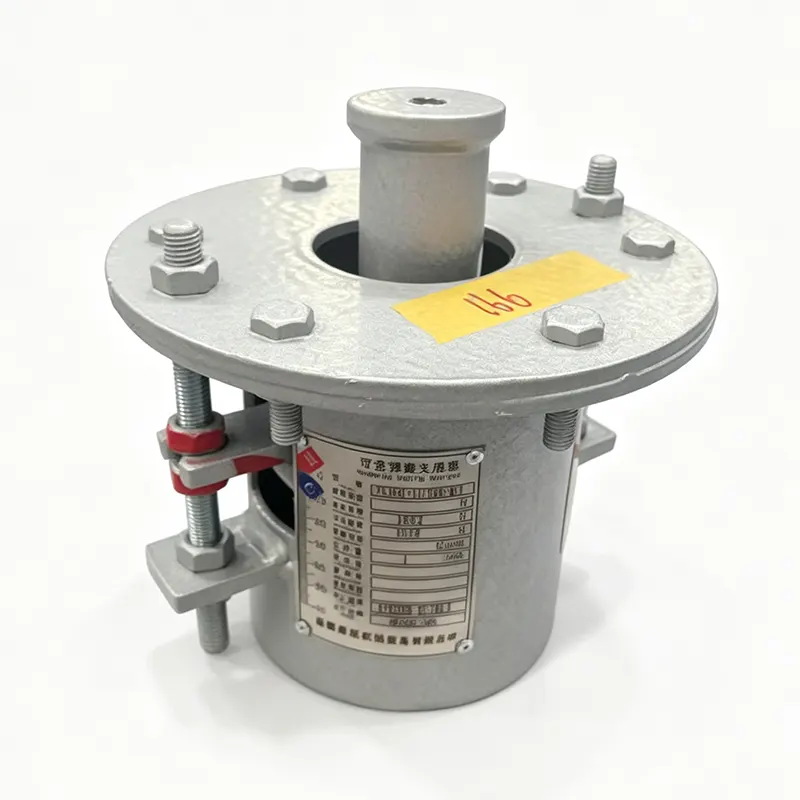

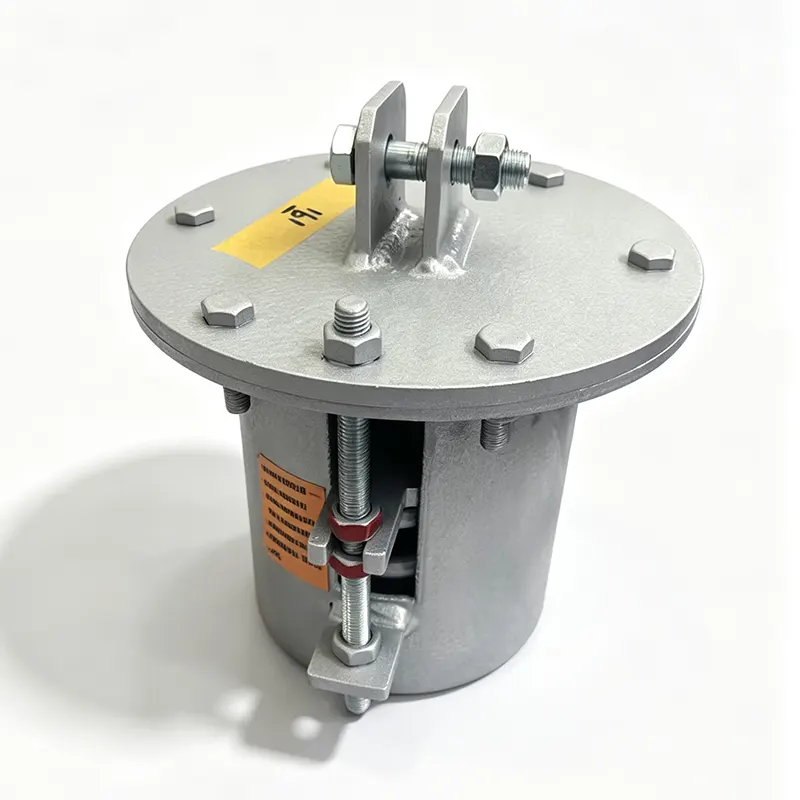

Cabide de mola variável de alta temperatura

A Yangzhou Tianshun fabrica suportes de molas variáveis ​​para os setores de energia, petroquímico e industrial em uma fábrica de 35.000 m² em Jiangsu, China. Nossas variantes de alta temperatura são construídas para lidar com temperaturas de superfície de tubos bem acima da temperatura ambiente, mantendo ao mesmo tempo um desempenho de carga previsível. Quatorze anos de experiência dedicada em suporte de tubos e um sistema de qualidade certificado pela ISO 9001:2015 respaldam cada unidade que enviamos para mais de 45 países.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Onde cabe um cabide de mola variável

Nem todo trecho de tubulação requer uma carga constante. Quando o deslocamento térmico é limitado, um suporte de mola variável oferece uma solução confiável e econômica. À medida que o tubo se expande ou contrai verticalmente, a força de suporte muda dentro de uma faixa conhecida e controlada. A mola é dimensionada para que esta variação de carga fique dentro dos limites definidos pela análise de tensão do tubo, evitando esforços excessivos nos equipamentos conectados e mantendo o tubo devidamente apoiado do frio ao quente.

Para serviços em altas temperaturas, o design vai além das bobinas de mola padrão. As temperaturas elevadas do tubo podem irradiar ou conduzir calor para o conjunto do suspensor, amolecendo o aço comum da mola e deslocando a carga calibrada. Suspensores de mola variáveis ​​de alta temperatura resolvem isso com seleção de materiais e proteção de superfície que preservam a taxa de mola especificada e a faixa de carga em todo o envelope operacional.

O que torna confiável um projeto para altas temperaturas

Materiais de mola classificados para temperaturas elevadas

As molas padrão perdem resistência e cedem quando a temperatura sobe. Selecionamos materiais de bobina adequados à exposição real. Para condições moderadamente elevadas até 150 °C, 50CrVA ou 60Si2Mn mantêm propriedades mecânicas estáveis. Quando as temperaturas atingem 300 °C ou mais, ligas à base de níquel, como Inconel X-750, são especificadas. Cada calor de material vem com certificados completos de laminação e registros de rastreabilidade, confirmando que a composição e o tratamento térmico correspondem ao grau exigido.

Variação de carga mantida dentro dos limites do projeto

O suporte de mola variável produz uma força diferente na posição fria, na posição de operação quente e em cada ponto intermediário. Nossos engenheiros de projeto trabalham com a variação de carga permitida do relatório de tensão da tubulação do cliente e selecionam uma mola que limita o desvio, normalmente a 15% ou 25% da carga de trabalho, embora limites mais rígidos possam ser atendidos quando necessário. Cada unidade é ajustada e testada em uma bancada calibrada para verificar se a carga nas posições fria e quente está dentro da faixa especificada.

Proteção contra corrosão e calor para o hardware

A carcaça e os componentes estruturais são acabados com galvanização por imersão a quente ou pintura epóxi de alta temperatura como padrão. Para exposições térmicas particularmente agressivas ou cíclicas, oferecemos revestimentos de barreira térmica adicionais ou fabricamos a caixa em aço inoxidável. Essas medidas evitam incrustações, ferrugem e degradação da superfície que poderiam interferir no movimento da mola ao longo de anos de serviço.

Ajuste no local sem remover o cabide

Um parafuso de ajuste de carga e um relógio comparador, marcado em passos de 2%, permitem que a equipe do local ajuste a carga instalada em até ±10% a ±20%, dependendo do modelo. Esta capacidade de ajuste em campo é valiosa quando a condição de instalação difere ligeiramente do desenho do projeto ou quando o roteamento da tubulação muda durante a construção.

Paradas de viagem e escala visível

Cada suporte incorpora batentes de deslocamento superiores e inferiores para proteção contra curso excessivo. Uma escala de deslocamento claramente visível permite que o pessoal de instalação e manutenção confirme rapidamente a posição atual. A posição predefinida a frio é travada com batentes de deslocamento removíveis, permitindo que o teste hidrostático e a limpeza química prossigam sem desviar a mola.

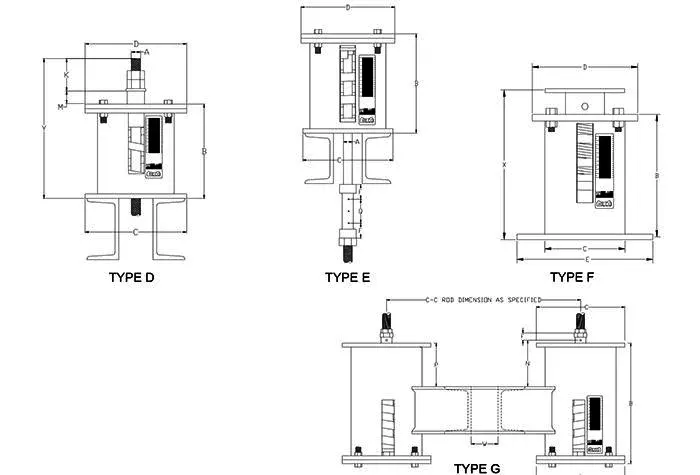

Visão geral técnica

Viagens personalizadas, classificações de carga e materiais de alta temperatura são tratados como parte de nosso fornecimento regular. Quando solicitado, fazemos a conversão entre os padrões internacionais e confirmamos a compatibilidade técnica antes da fabricação.

Controle de qualidade e documentação

Nosso sistema de qualidade certificado pela ISO 9001 rege todas as etapas, desde a inspeção do fio da mola de entrada até o teste de carga final. Cada suporte de mola variável de alta temperatura é predefinido para a carga fria e deslocamento especificados pelo cliente em nossa bancada de testes. Registramos cargas nas posições fria, intermediária e quente e confirmamos que a variação está dentro da tolerância. Esses registros são retidos para todo o pacote de rastreabilidade e podem ser fornecidos com a remessa.

Os certificados de materiais para bobinas de mola, aço estrutural e revestimentos de proteção são rastreáveis ​​ao calor ou ao lote. Quando os projetos exigem conformidade com ASME, EN ou outros códigos internacionais de tubulação, fornecemos os pacotes de documentação necessários para aprovação.

Onde são aplicados suportes de mola variáveis ​​de alta temperatura

Esses suportes suportam sistemas de tubulação de média a alta temperatura onde o deslocamento vertical está presente, mas não extremo. As instalações típicas incluem linhas auxiliares de vapor, tubulações de água de alimentação de caldeiras, linhas de entrada e saída de economizadores, circuitos de óleo quente em refinarias e fábricas de produtos químicos, distribuição de vapor de média pressão em instalações industriais e dutos de ar de alta temperatura. Em cada caso, o suspensor acomoda o movimento vertical enquanto mantém a tensão do tubo dentro dos limites do projeto, sem o custo e o envelope de um suporte de carga constante.

Perguntas frequentes

Como escolho entre um suspensor de mola variável e um suspensor de mola constante?

A decisão se resume à variação de carga permitida. Se o seu relatório de tensão do tubo permitir uma mudança de carga entre as posições fria e quente, um suporte de mola variável fornecerá suporte confiável a um custo menor. Quando o tubo não puder aceitar qualquer variação significativa, será necessário um suporte de mola constante. Nossa equipe de engenharia pode revisar seus dados de carga e deslocamento e recomendar o tipo apropriado.

Qual é a temperatura operacional máxima para um suporte de mola variável de alta temperatura?

Com ligas de aço para molas padrão como 50CrVA, o suspensor pode operar de forma confiável em ambientes onde a própria bobina da mola atinge aproximadamente 150 °C a 200 °C. Para temperaturas de primavera de até 350 °C, passamos para ligas à base de níquel, como o Inconel X-750. Você não precisa especificar a liga; compartilhe a temperatura esperada de exposição da primavera e nossos engenheiros selecionarão o material correto.

A Tianshun pode construir suportes de mola variáveis ​​para cargas muito grandes ou muito pequenas?

Nossa faixa padrão cobre 0,5 kN a 250 kN. Cargas fora desta faixa são tratadas como engenharia personalizada. Pequenos suportes de linha de instrumentos e pesados ​​suportes de riser para linhas principais de vapor foram produzidos e testados em nossas instalações.

Quais opções de revestimento existem para atmosferas corrosivas ou de alta temperatura?

Além da galvanização por imersão a quente e do epóxi de alta temperatura, podemos aplicar revestimentos à base de silicone curados termicamente, halar ou fabricar a carcaça em aço inoxidável. Se o seu local for costeiro, offshore ou quimicamente agressivo, mencione isso durante a consulta e recomendaremos um sistema de proteção adequado.

Os cabides de mola variável vêm com instruções de instalação?

Sim. Cada suporte é enviado com um breve guia de instalação que cobre levantamento, remoção de parada predefinida e verificação de carga. Também fornecemos instruções detalhadas para comissionamento para que a equipe local possa confirmar a operação correta antes da entrega.

Qual é o prazo de entrega típico para um suporte de mola variável padrão de alta temperatura?

Modelos padrão com materiais de mola comumente estocados podem ser fabricados, predefinidos e testados dentro de quatro a seis semanas. Ligas personalizadas e maiores capacidades de carga podem estender isso, e confirmamos o cronograma no momento da cotação.

Trabalhando com Tianshun

Quando você nos contata sobre um suspensor de mola variável para alta temperatura, um gerente de conta dedicado com conhecimento em engenharia de suporte de tubos cuidará de sua consulta. Revisamos suas condições operacionais, incluindo temperatura, deslocamento, carga e o código de projeto aplicável, e retornamos uma recomendação técnica dentro de 24 horas. Materiais de mola personalizados, deslocamentos fora do padrão, acessórios de extremidade específicos e documentação específica do projeto são tratados como negócios normais, sem exceções especiais.

Após a entrega permanecemos à disposição para suporte de instalação e orientação de manutenção. Mais de 70% do nosso negócio provém de pedidos repetidos, o que consideramos o mais forte endosso ao desempenho do nosso produto ao longo de milhares de ciclos térmicos.

Tecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.

Instalação de 35.000 m², Jiangsu, China – exportando para mais de 45 países.

Suspensores de molas variáveis ​​de alta temperatura que mantêm o suporte confiável mesmo quando o tubo esquenta.
