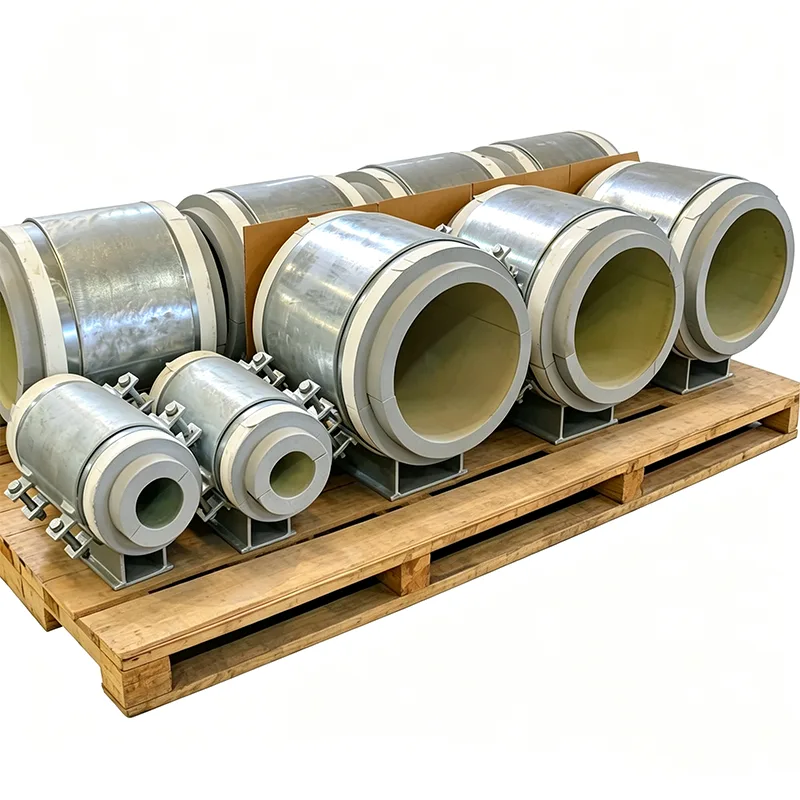

Suporte deslizante de tubo pré-isolado

Um tubo que se expande e contrai sob mudanças de temperatura precisa se mover nos seus suportes. Um tubo que deve permanecer isolado precisa de um envelope térmico ininterrupto. Satisfazer ambos os requisitos no mesmo ponto de suporte geralmente significa instalar uma placa deslizante separada e, em seguida, cortar o isolamento ao redor dela no local – uma sequência que deixa espaço para desalinhamento, isolamento comprimido e vedação de vapor não confiável. Um suporte deslizante de tubo pré-isolado resolve isso integrando o mecanismo deslizante e o bloco de isolamento em uma única unidade montada na fábrica que chega ao local pronta para aceitar o tubo e o isolamento adjacente.

Produzimos esses suportes deslizantes integrados em nossa fábrica de Yangzhou desde 2012, para linhas de vapor, redes de água gelada e tubos de transferência criogênica em mais de 45 países. Cada conjunto é projetado para que o tubo se mova livremente, o isolamento permaneça intacto e o aço de suporte permaneça a uma temperatura segura.

Como as funções deslizantes e isolantes funcionam juntas

O corpo de suporte contém um bloco de isolamento rígido e de alta densidade que transfere a carga do tubo da sela até a placa de base. Nenhum metal toca o metal através do caminho de carga: o próprio isolamento atua como ruptura térmica. Abaixo do bloco de isolamento, um par deslizante de baixo atrito é posicionado com precisão durante a fabricação.

O componente deslizante superior é uma chapa de aço inoxidável polido colada à parte inferior do bloco de isolamento ou a uma placa intermediária de distribuição de carga.

O componente deslizante inferior é uma almofada impregnada de PTFE ou grafite fixada na parte superior da placa de base de aço.

Toda a interface deslizante fica dentro do corpo de suporte, protegida contra poeira de construção, areia soprada pelo vento e umidade que pode aumentar o atrito ou causar corrosão ao longo do tempo.

A área da superfície de deslizamento e o comprimento do percurso são calculados a partir dos dados de análise de tensão do tubo. Adicionamos uma margem generosa além do deslocamento máximo esperado, para que mesmo um transiente incomum não empurre o suporte além do alcance projetado.

Isolamento que funciona na sua temperatura operacional

O material do bloco de isolamento é selecionado para as condições térmicas específicas da sua linha, e não escolhido em um estoque único. Nossas opções de materiais padrão incluem:

PIR (poliisocianurato) de alta densidade: para água gelada, salmoura e serviços de frio até -50°C.

Vidro celular: para aplicações criogênicas até -196°C, onde a impermeabilidade à umidade é crítica.

Silicato de cálcio: para vapor, óleo quente e linhas de processo até 650°C.

Placas à base de perlita ou microporosas: para aplicações que requerem baixíssima condutividade térmica em temperaturas extremas.

Cada bloco é usinado para corresponder ao diâmetro do tubo e à espessura do isolamento especificados para o projeto. Sua resistência à compressão é verificada em relação à carga total do teste hidrostático, e não apenas ao peso operacional, para evitar esmagamento durante o comissionamento.

Uma barreira de vapor que não é interrompida

O corpo metálico da sapata é fabricado com um flange de vedação integrado. Quando a equipe do local instala o isolamento do tubo e o revestimento externo, eles trazem a barreira de vapor diretamente para esse flange e selam-no com adesivo ou fita adesiva. O resultado é um envelope contínuo e inspecionável que passa direto pelo local de suporte – sem lacunas, sem remendos cortados à mão, sem dependência apenas de mástique aplicado no local.

Documentação e Confiabilidade

Cada suporte deslizante pré-isolado é enviado com um conjunto completo de documentação:

Certificados EN 10204 Tipo 3.1 para todas as peças de aço.

Fichas técnicas de materiais de isolamento com valores de condutividade térmica e resistência à compressão na temperatura de projeto.

Certificados de coeficiente de atrito da placa deslizante, verificados por testes de laboratório.

Relatórios dimensionais confirmando a faixa de deslocamento, a espessura do bloco e as dimensões da placa de base.

Aplicações Comuns

Suportes para tubos de vapor e condensado em usinas de energia e instalações industriais.

Linhas de água gelada e resfriamento urbano onde os suportes deslizantes são posicionados em longos trechos retos.

Galerias de tubos criogênicos onde a contração térmica exige uma superfície deslizante confiável e de baixo atrito.

Qualquer sistema de tubulação isolado onde placas deslizantes montadas em campo retardaria a instalação do isolamento e criaria dificuldades de inspeção.

Por que Tianshun?

Um suporte deslizante que prende ou esmaga seu isolamento após alguns ciclos térmicos não é um suporte deslizante – é uma ordem de reparo futuro. Nossa abordagem integrada na fábrica elimina a variabilidade da montagem em campo e garante que as superfícies deslizantes estejam alinhadas, o bloco de isolamento esteja totalmente suportado e a barreira de vapor possa ser executada de forma limpa pela equipe do local. Com mais de 70% de suporte comercial e de engenharia repetidos que começam com seus isométricos, entregamos um produto com desempenho previsível do primeiro ao último aquecimento.

Perguntas frequentes

P: A superfície deslizante pode ser substituída se estiver desgastada?

R: As superfícies deslizantes são fechadas e coladas na montagem de fábrica, portanto a substituição em campo não é prática. Os materiais que usamos são classificados para décadas de movimento sob as cargas de projeto e fornecemos dados de testes de atrito em cada pedido.

P: Qual faixa de temperatura é coberta?

A: De -196°C (vidro celular) a +650°C (silicato de cálcio). Temperaturas mais altas podem ser suportadas com materiais especiais — entre em contato com nossa equipe de engenharia.

P: Como você evita que o bloco de isolamento seja cortado pela ação de deslizamento?

R: O plano deslizante está localizado abaixo do bloco de isolamento e uma placa rígida de distribuição de carga separa os dois. O isolamento sofre apenas carga compressiva; as forças de deslizamento são transferidas diretamente entre as superfícies metálicas.

P: Posso obter um suporte deslizante que também guie o tubo lateralmente?

R: Sim. Podemos adicionar placas guia integrais ao corpo de suporte, permitindo o movimento axial e restringindo o deslocamento lateral.
