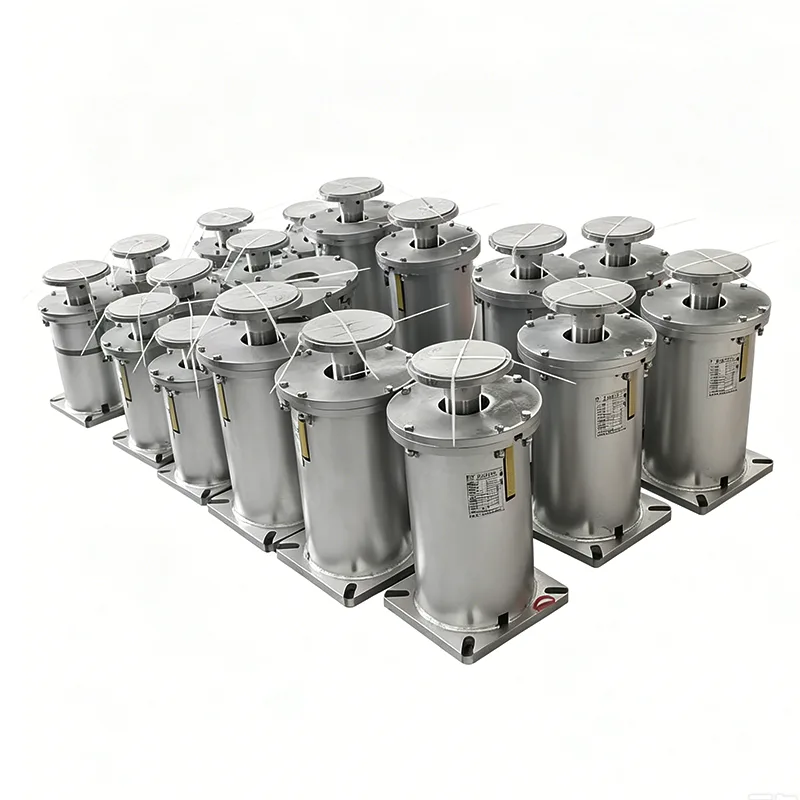

Suporte de mola variável para pipeline

O Suporte de Mola Variável para Pipeline é um dispositivo de suporte elástico dedicado projetado para suportar o deslocamento vertical de tubulações. Ele fornece força de suporte ajustável dentro da faixa de deslocamento permitida, aproveitando a rigidez inerente das molas. Quando as tubulações sobem e descem devido à flutuação de temperatura, fluxo médio ou vibração do equipamento, o suporte regula automaticamente a força de rolamento, evitando efetivamente a concentração de tensão na tubulação e danos às conexões do equipamento.

A Yangzhou Tianshun Piping está envolvida na produção deste produto desde 2012. Até agora, fornecemos mais de 800.000 conjuntos para mais de 300 projetos industriais em todo o mundo, e o desempenho do produto foi totalmente validado pela operação no local de longo prazo.

Especificações Técnicas do Produto

Princípio de Design e Composição Estrutural

Projetada de acordo com a Lei de Hooke, a deflexão da mola é diretamente proporcional à carga aplicada. Quando a tubulação se move para cima, a compressão da mola diminui e a força de suporte é reduzida de acordo. Quando a tubulação se move para baixo, a compressão da mola aumenta, levando a uma maior força de suporte. Esse recurso permite que o suporte se adapte às mudanças dinâmicas das tubulações operacionais e mantenha o equilíbrio de tensões de todo o sistema de tubulação.

Os produtos padrão consistem nos seguintes componentes principais:

▶  Mola helicoidal cilíndrica: Fabricada em liga de aço para mola e sujeita a rigoroso tratamento térmico e tratamento de estabilização.

▶  Placas de conexão superior e inferior: usadas para conectar tubulações e estruturas de edifícios, com modos de instalação flexíveis e adaptáveis ​​às condições do local.

▶  Placa indicadora de carga: exibe a carga da mola e o deslocamento da tubulação em tempo real.

▶  Dispositivo de travamento: protege a posição da mola após a instalação e comissionamento para evitar deformação durante o transporte e montagem no local.

▶  Caixa de proteção: Bloqueia a entrada de poeira, água da chuva e meios corrosivos, de modo a prolongar a vida útil da mola.

Principais recursos técnicos

▶  Taxa de variação de carga controlável: A taxa de variação de carga projetada é mantida dentro de 25%, garantindo distribuição uniforme de força em todo o sistema de tubulação.

▶  Ampla seleção de especificações: Equipado com 12 classes de carga e 5 tamanhos de deslocamento, atendendo às demandas da maioria das aplicações de tubulação industrial.

▶  Calibração de pré-carga: pré-ajustada para a carga especificada de acordo com os requisitos do cliente antes da entrega, pronta para uso direto após a instalação no local.

▶  Estrutura anti-afrouxamento: Todas as peças de conexão são equipadas com porcas e arruelas de travamento para evitar afrouxamento durante a operação.

▶  Construção modular: os principais componentes são intercambiáveis ​​para fácil manutenção e substituição no local.

▶  Forte adaptabilidade ambiental: Materiais e tratamentos de superfície correspondentes podem ser selecionados para atender a diversas condições de trabalho.

Comparação de desempenho com outros suportes de tubulação

Cenários típicos de aplicação

O suporte de mola variável para tubulação é amplamente utilizado em vários sistemas de tubulação industrial sujeitos a mudanças de temperatura, especialmente ideal para as aplicações abaixo:

▶  Tubulações de vapor, tubulações de água de alimentação e tubulações de condensado em usinas termelétricas

▶  Tubulações de processo e tubulações de conexão de equipamentos de troca de calor em plantas petroquímicas

▶  Estações de compressores e câmaras de válvulas de gasodutos de longa distância

▶  Dutos principais e ramais de redes de aquecimento central urbano

▶  Dutos de transporte de lodo em estações de tratamento de esgoto

▶  Sistemas de tubulação em navios e plataformas offshore

Fabricação e controle de qualidade de processo completo

Possuímos modernas linhas de produção para suportes de molas variáveis, equipadas com instalações profissionais, incluindo máquinas CNC para enrolamento de molas, máquinas de teste de molas, espectrômetros e instrumentos de teste não destrutivos. Todos os produtos são fabricados sob rigorosos procedimentos de controle de qualidade:

1. Inspeção de matéria-prima recebida: Análise de composição química e testes de propriedades mecânicas são realizados para cada lote de aço; materiais não qualificados são estritamente rejeitados.

2. Controle de fabricação de molas: As molas são enroladas por equipamentos CNC para garantir dimensões e precisão precisas.

3. Teste de desempenho da mola: Cada mola passa por 3 testes completos de compressão e testes de carga para garantir um desempenho estável.

4. Inspeção de montagem acabada: Verificação dimensional, calibração de carga e inspeção visual são realizadas para produtos montados.

5. Inspeção final de pré-entrega: A inspeção de amostragem é implementada de acordo com os padrões nacionais e somente produtos qualificados são permitidos para entrega.

Nosso sistema de gestão de qualidade obteve a certificação ISO 9001:2015 e todos os produtos atendem aos padrões internacionais, como CE e API.

Guia de seleção e serviços de apoio

Fornecemos orientação de seleção profissional para ajudar os clientes a escolher os produtos mais adequados. Basta fornecer-nos os parâmetros da tubulação, temperatura operacional, deslocamento, espaço de instalação e outras informações relevantes, e nossos engenheiros calcularão e recomendarão o modelo ideal e a especificação do suporte de mola variável para tubulação.

Também oferecemos uma gama completa de serviços de suporte como segue:

▶  Personalização fora do padrão: produtos projetados e fabricados sob medida para requisitos especiais de carga, deslocamento ou espaço de instalação limitado.

▶  Serviço técnico no local: engenheiros profissionais podem ser enviados para orientar a instalação e o comissionamento no local.

▶  Serviço de garantia: todos os produtos vêm com garantia de 12 meses. Os produtos defeituosos serão reparados ou substituídos gratuitamente dentro do período de garantia.

▶  Fornecimento de peças sobressalentes de longo prazo: um estoque completo de peças sobressalentes é mantido para fornecer resposta rápida às demandas de peças sobressalentes dos clientes.

Entre em contato com nossa equipe de vendas para mais detalhes e cotações de Suporte de Mola Variável para Pipeline.
