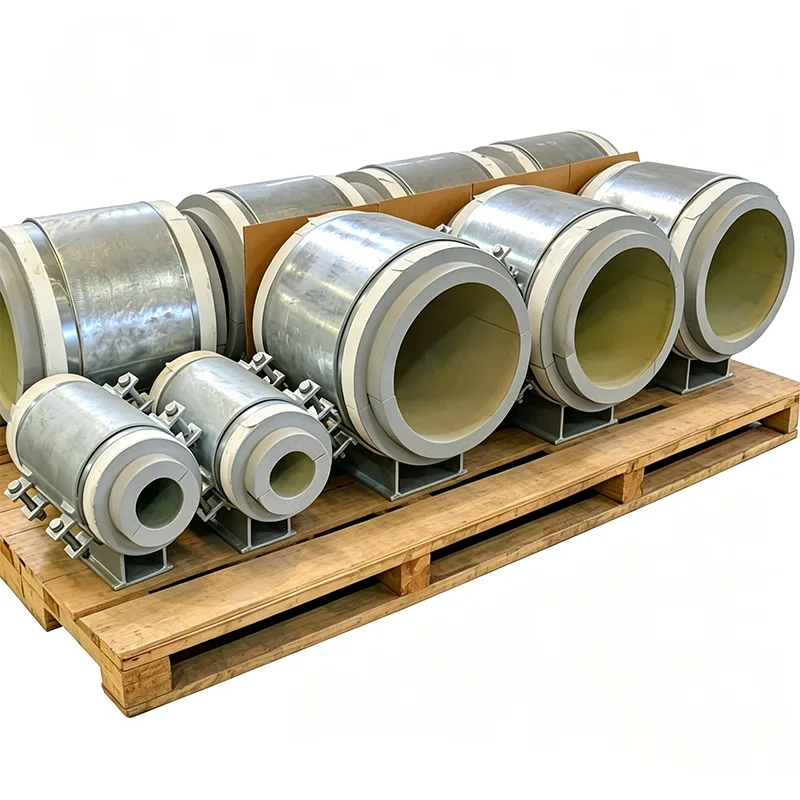

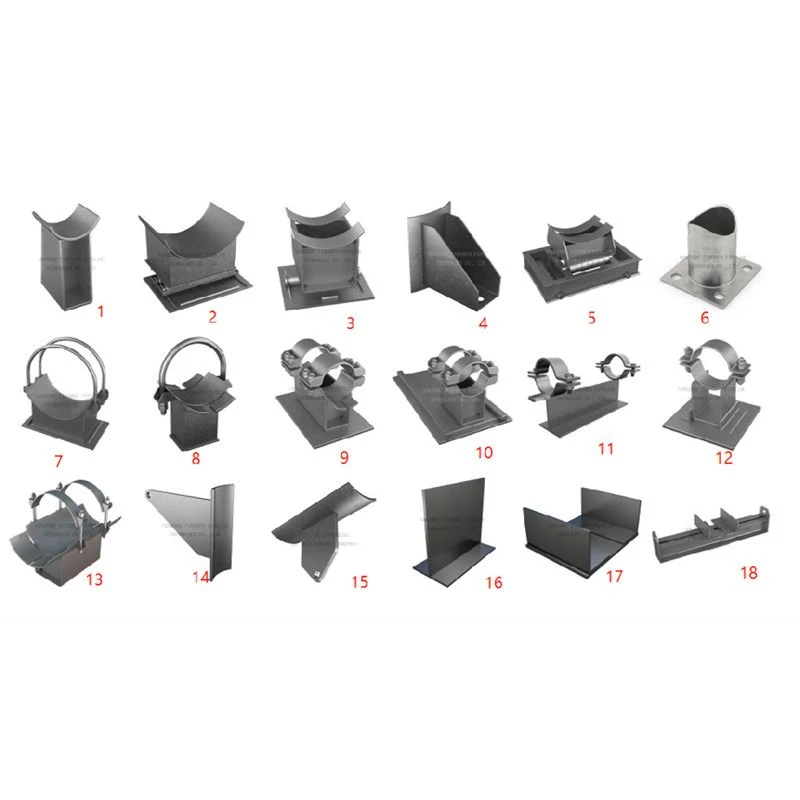

Suporte de sapata para tubo isolado

Em um tubo isolado, uma sapata de tubo padrão pode criar mais problemas do que resolver. Se o caminho de carga da sapata cortar o isolamento, o isolamento se esmagará com o tempo. Essa seção esmagada permite a entrada ou saída de calor, forma condensação em superfícies frias e se torna um ponto de partida para a corrosão sob o isolamento. A solução não é complicada – um suporte de sapata adequadamente projetado para tubo isolado separa a função de suporte de carga da função térmica – mas é necessária uma engenharia cuidadosa para acertar os detalhes.

Na Yangzhou Tianshun, projetamos e fabricamos sapatas de tubos isoladas para projetos nos cinco continentes desde 2012. Nós as fornecemos para redes de resfriamento distrital onde cada watt de ganho de calor é importante, para linhas de vapor onde uma sapata de metal nu desperdiçaria energia e criaria risco de queimadura, e para instalações de GNL onde um ponto frio em um suporte pode causar acúmulo de gelo e danos estruturais. Em cada caso, o requisito é o mesmo: suportar o peso do tubo de forma confiável, mantendo o isolamento contínuo e a barreira de vapor vedada.

Tabela de parâmetros	Exemplo
Tipo de suporte	Rígido, Mola, Rolo, Deslizante
Tamanho do tubo (NPS/DN)	1/2" a 60" (DN15 - DN1500)
Padrão de Materiais	ASTM A36, SS304, SS316, A105
Padrão de projeto	MSS SP-58, ASME B31.1
Máx. Carga de projeto	Até 1000kN
Faixa de temperatura	-29°C a +650°C
Proteção de superfície	Galvanizado por imersão a quente (HDG), epóxi
Estilo de fixação	Dois parafusos, três parafusos, parafuso em U
Tipo de isolamento	Isolamento Quente / Isolamento Frio (Criogênico)

Como realmente funciona uma sapata de tubo isolada

A ideia central é simples – um bloco de isolamento rígido e resistente fica entre o tubo e o suporte de metal. O tubo repousa sobre o isolamento, o isolamento fica na sapata e a sapata de metal transfere a carga para a estrutura. Mas fazer com que esse bloco sobreviva a anos de movimentação de tubos e ciclos térmicos sem rachar, se deslocar ou perder seu desempenho isolante requer o seguinte:

O material do bloco é selecionado para a faixa de temperatura. Para água gelada e serviços de frio até cerca de -50°C, normalmente usamos poliisocianurato de alta densidade (PIR) ou vidro celular. Para linhas de vapor e óleo quente até 400°C e além, usamos silicato de cálcio ou materiais à base de perlita. A propriedade principal é a resistência à compressão na temperatura de projeto – o que se mantém à temperatura ambiente pode amolecer a 200°C.

O bloco de isolamento está totalmente encapsulado. Um anel de retenção de metal ou uma parede lateral de sapata soldada circunda o bloco por todos os lados, evitando que ele saia devido ao movimento lateral ou vibração do tubo. O bloco fica sobre uma placa de base de aço com solda contínua, de modo que não há caminho direto do metal para o tubo para que o calor contorne o isolamento.

O caminho da barreira de vapor foi projetado para ser ininterrupto. Em tubos frios, a entrada de umidade é o inimigo. Garantimos que o design da sapata permita que a barreira de vapor aplicada no local no isolamento do tubo sele continuamente no bloco de isolamento da sapata ou na sua capa metálica, sem lacunas que permitam que o ar úmido atinja a superfície fria.

Flexibilidade de design que corresponde às condições reais do local

Não tratamos sapatas isoladas para tubos como itens prontos para uso porque não existem duas especificações de isolamento exatamente iguais. Construímos cada sapato para combinar:

O diâmetro do tubo e a espessura do isolamento (seja 25 mm de espuma de vidro ou 150 mm de lã mineral).

O tipo de sistema de isolamento aplicado em campo – podemos pré-cortar o isolamento secundário para caber ao redor do corpo da sapata e fornecer um perfil de revestimento que simplifica o acabamento do local.

As condições de movimento do tubo. Se o tubo estiver deslizando, podemos integrar uma placa deslizante impregnada de PTFE ou grafite na base da sapata, com a superfície de baixo atrito colada a uma folha de suporte de aço inoxidável que protege o bloco de isolamento contra forças de cisalhamento.

Requisitos especiais, como isolamento resistente ao fogo, revestimentos antiabrasão nas peças metálicas ou orifícios de drenagem para evitar acúmulo de água em instalações externas.

O que você ganha com cada remessa

Um pedido de sapata de tubo isolado Tianshun inclui toda a documentação que seu inspetor solicitará:

Certificados EN 10204 Tipo 3.1 para componentes de aço.

Fichas técnicas de materiais de isolamento com valores de resistência à compressão e condutividade térmica na temperatura de projeto.

Relatórios de inspeção dimensional confirmando a espessura do bloco, a altura da sapata e as dimensões da placa de base.

Carregue certificados de teste, se exigido pela especificação do projeto.

Aplicativos

Tubulação de água gelada e salmoura em usinas de resfriamento distrital e data centers

Linhas de vapor e condensado em plantas industriais e centrais elétricas

Tubulação de GNL e líquidos criogênicos onde pontos frios devem ser absolutamente evitados

Instalações de refrigeração e armazenamento a frio

Qualquer tubo isolado instalado em um rack de tubos, onde a eficiência energética e os custos de manutenção a longo prazo são importantes

Por que Tianshun?

Somos um fabricante especializado de suporte, não um fornecedor geral de acessórios para tubos. Quando você nos enviar sua lista de linhas de tubulação e especificações de isolamento, nossa equipe de engenharia verificará a carga em cada sapata, confirmará a compatibilidade do material de isolamento e sinalizará quaisquer locais onde as dimensões padrão da sapata não se ajustem à estrutura disponível. Este nível de escrutínio detecta problemas na prancheta, não durante a instalação. Mais de 70% do nosso negócio é repetido – um resultado direto do fornecimento de calçados que funcionam exatamente como esperado desde o primeiro teste hidráulico até o final da vida útil do projeto.

Perguntas frequentes

P: Você pode combinar exatamente o tipo e a espessura do meu isolamento?

R: Sim. Dimensionamos a sapata e o bloco de suporte de carga de acordo com o diâmetro do tubo, material de isolamento e espessura especificada, sem qualquer compromisso.

P: Vocês fornecem o bloco de isolamento ou eu o instalo no local?

R: Fornecemos a sapata com o bloco de isolamento portante já colado e encapsulado em seu interior. O isolamento secundário e o revestimento circundante são normalmente aplicados no local, mas também podemos pré-fabricar kits de isolamento.

P: Como você evita que o calor passe pelo corpo de metal do calçado?

R: O bloco de isolamento cria uma ruptura térmica entre o tubo e a base metálica. A parede lateral da sapata não entra em contato direto com o tubo, portanto não há um caminho metálico contínuo para que o calor contorne o isolamento.

P: E se meu tubo se mover axialmente devido à expansão térmica?

R: Podemos adicionar uma placa deslizante de PTFE ou grafite à base da sapata, permitindo que o tubo se mova enquanto mantém o bloco de isolamento estável.

P: Quais padrões esses sapatos atendem?

R: A fabricação de aço segue MSS SP-58 e MSS SP-69. Os materiais de isolamento são fornecidos de acordo com padrões ASTM ou EN específicos do projeto, e podemos atender aos requisitos de marcação CE sob o PED, quando aplicável.

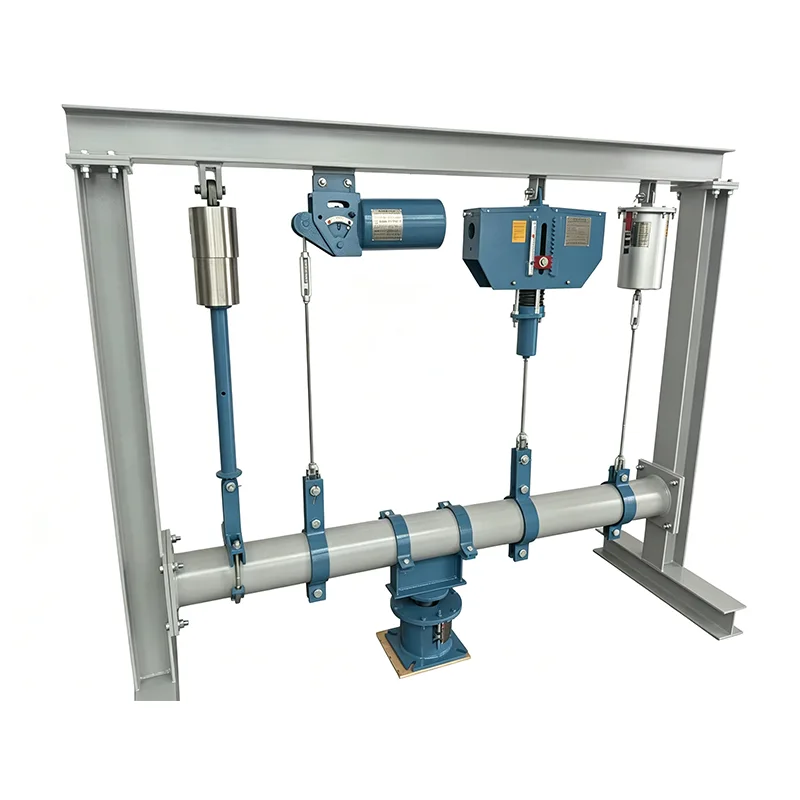

Antes de qualquer produto sair de nossas instalações, ele completa um programa de teste interno completo

Um programa completo de testes internos é realizado por cada produto antes do envio. Inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de deslocamento de carga e medição de espessura de revestimento fazem parte deste programa. Relatórios de testes de fábrica (FTR) e relatórios de testes de materiais (MTR) são fornecidos.

Observação: testes internos não são iguais a testes de terceiros credenciados pela ILAC

Caso sejam necessários testes testemunhados por terceiros ou testes laboratoriais, eles serão oferecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros cotados separadamente

1. Teste de materiais

Os serviços disponíveis nesta categoria incluem análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos oferecidos são Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

As curvas de carga-deslocamento fazem parte deste teste.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Por que nos destacamos

Sistema Internacional de Suporte de Tubos LISEGA como nossa referência

Nossa precisão de carga, padrões de teste e sistemas de documentação são medidos em relação ao sistema internacional de suporte de tubos LISEGA.

Além do modelo padrão de fornecedor doméstico

Enquanto um fabricante nacional padrão fornece apenas o produto, incluímos uma curva carga-deslocamento em cada unidade de mola. Além disso, auxiliamos com testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos de engenheiros PE/CPE para projetos no exterior.
