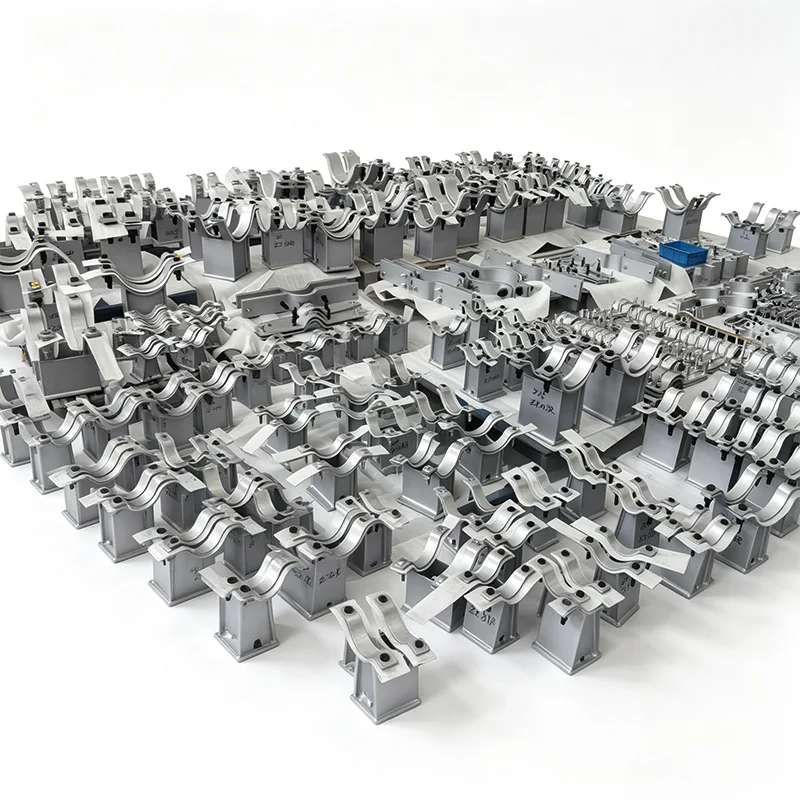

Suportes de tubo de sela de aço inoxidável

Quando um suporte de tubulação precisa ficar em uma planta costeira carregada de sal, lidar com lavagens químicas agressivas ou permanecer livre de manutenção por décadas dentro de uma linha de processamento estéril, a escolha do material é tudo. Na Yangzhou Tianshun, projetamos e fornecemos sistemas de suporte de tubos desde 2012, e nossos suportes de tubos de sela de aço inoxidável são construídos exatamente para essas situações - onde o aço carbono padrão simplesmente não aguenta.

Cada suporte de sela de aço inoxidável que enviamos reflete 14 anos de feedback direto de empreiteiros de EPC, engenheiros de manutenção e proprietários de projetos em mais de 45 países. Aprendemos o que funciona, o que falha precocemente e como solucionar pontos de falha comuns muito antes de um suporte tocar seu tubo.

O que você ganha com uma sela de aço inoxidável Tianshun

Integridade do material que você pode rastrear

Usinamos corpos de sela e componentes de suporte a partir de placas e barras de aço inoxidável sólido 304 (UNS S30400) ou 316L (UNS S31603) - não equivalentes fundidos. Cada calor de material chega com um certificado de teste de moinho EN 10204 3.1, e mantemos total rastreabilidade desde o recebimento da matéria-prima até a inspeção final. Para projetos que exigem maior resistência à corrosão, os graus duplex 2205 ou superausteníticos estão disponíveis mediante solicitação.

Formato projetado, não apenas uma placa dobrada

O raio da sela é usinado com precisão para corresponder ao diâmetro externo real do seu tubo, normalmente de 1" NB até 48" NB e maior. Isto elimina a carga pontual que pode ocorrer com suportes genéricos em forma de V. Em linhas diretas, muitas vezes estendemos a largura da sela e incorporamos placas deslizantes de PTFE ou grafite de baixo atrito diretamente no projeto – para que o suporte funcione com o movimento térmico do tubo, e não contra ele.

Design de suporte que torna a instalação previsível

O próprio pilar – o poste vertical que liga a sela ao aço estrutural – está disponível em configurações de altura fixa ou ajustáveis. Os pilares fixos são geralmente uma única fabricação soldada de canal de aço inoxidável, viga H ou tubo, com uma solda de penetração total na base da sela. Os designs ajustáveis ​​incorporam uma haste roscada e um arranjo de porca de travamento, permitindo um ajuste preciso da elevação durante o alinhamento a quente sem corte ou solda novamente.

Todas as soldas de suporte de carga são realizadas por soldadores certificados de acordo com os procedimentos qualificados de acordo com a Seção IX da ASME, com mapas de solda e NDE (PT ou RT) disponíveis conforme necessário. O acabamento da superfície após a soldagem é decapado e passivado para restaurar a resistência total à corrosão.

Como as cargas são tratadas

Não presumimos apenas que “o inoxidável é forte”. Nossos engenheiros internos verificam cada conjunto de pilares quanto à combinação de peso morto vertical, impulso de expansão térmica, vento ocasional ou cargas sísmicas e qualquer elevação que possa ocorrer em mudanças de direção. Se o seu projeto possui códigos de projeto específicos (ASME B31.1, B31.3, EN 13480, etc.), podemos fornecer a análise de tensão e dados de carga correspondentes. Enviamos suportes projetados para cargas verticais de algumas centenas de Newtons até mais de 300 kN.

Onde você verá esses suportes em serviço

Ao longo dos anos, nossos suportes de tubo de sela de aço inoxidável foram para lugares onde a falha não é uma opção:

Terminais de regaseificação de GNL – selas 316L em ambientes marítimos ao ar livre com névoa salina contínua.

Loops farmacêuticos WFI (água para injeção) – aço inoxidável 304 com pacotes completos de documentação e opções de acabamento eletropolido.

Plantas de óleos comestíveis e bebidas – suportes projetados com perfis higiênicos, fendas mínimas e materiais de vedação em conformidade com a FDA, quando necessário.

Processamento químico e armazenamento de cáusticos – classes especialmente selecionadas para resistência à corrosão sob tensão por cloretos.

Topsides de plataformas offshore – escoras ajustáveis ​​que permitem realinhamento após assentamento estrutural, tudo em 316L com inspeção completa por terceiros.

Como garantimos que a qualidade é real

Cada conjunto de sela de suporte passa por nosso laboratório de testes interno antes do lançamento:

Verificação dimensional em relação aos desenhos de fabricação acordados

PMI (identificação positiva de material) para confirmação de qualidade em peças inoxidáveis

Inspeção por corante penetrante ou radiográfica em soldas críticas (conforme especificação do cliente)

Testes de carga mediante solicitação para projetos novos ou altamente personalizados

Nossa fábrica possui certificação ISO 9001:2015 e estamos acostumados a trabalhar com inspetores terceirizados da SGS, Bureau Veritas, TÜV e representantes de clientes durante a produção e inspeção final.

A personalização é a norma, não um aumento

Muito poucos projetos precisam de uma sela de aço inoxidável “catálogo”. A maioria exige ajustes – diferentes dimensões da placa de base, padrões específicos de furos para parafusos, altura estendida para limpar o isolamento, um ângulo específico de envolvimento da sela, guias integradas ou grampos de fixação. Isso é bom. Construímos nosso fluxo de trabalho de produção em torno de pedidos de engenharia personalizada de pequenos lotes. Envie-nos a folha de dados do tubo, a elevação do aço estrutural ou um esboço simples e nossos engenheiros retornarão uma proposta de desenho dentro de 2 a 3 dias úteis.

Para projetos com requisitos repetitivos de pipe rack, podemos pré-projetar um cronograma de suporte completo, identificar oportunidades de otimização e reduzir o custo total de instalação sem comprometer a conformidade do código.

Uma nota final sobre confiabilidade

A maioria de nossos pedidos de suporte para tubos de aço inoxidável vem de clientes que já instalaram nossos suportes de aço carbono e voltaram especificamente para a atualização do aço inoxidável. Quando você tem uma especificação de tubo que exige que “todos os componentes de suporte externos e molhados sejam resistentes à corrosão”, entendemos que isso significa que a sela do pilar faz parte do sistema – e não uma reflexão tardia. Nós construímos dessa forma, inspecionamos dessa forma e documentamos dessa forma.

Precisa de um orçamento ou de uma revisão técnica rápida?

Entre em contato com nossa equipe de engenharia em [e-mail/telefone] com o tamanho do tubo, altura necessária e condições de carga. Normalmente, você terá uma proposta completa em menos de 24 horas para solicitações padrão. Também estamos felizes em agendar uma visita à fábrica em Yangzhou – ver como as selas de aço inoxidável vão da placa até a montagem final é a melhor maneira de entender a diferença que o controle real de fabricação faz.

Perguntas frequentes

1. Quais tipos de aço inoxidável vocês oferecem para selas de escora e como posso saber se estou realmente comprando 316L?

Nosso estoque padrão inclui placas e barras 304 (UNS S30400) e 316L (UNS S31603). Para ambientes com alto teor de cloreto ou offshore, recomendamos fortemente o 316L devido ao seu conteúdo de molibdênio, que melhora muito a resistência à corrosão. Cada calor de material que recebemos vem com um certificado de teste de moinho EN 10204 3.1 e, antes de iniciar qualquer corte ou soldagem, nosso laboratório interno realiza PMI (Identificação Positiva de Material) usando XRF portátil em tipos de aço inoxidável. Você receberá uma cópia desse relatório do PMI em seu pacote de documentação final – sem suposições, sem “confie em mim”.

2. Você pode fabricar uma sela para caber em um diâmetro externo de tubo ou espessura de isolamento não padrão?

Sim, isso é rotina para nós. Você fornece o diâmetro externo real do tubo (e o diâmetro externo do isolamento se a sela estiver em um tubo isolado) e nós usinamos o raio da sela para corresponder a essa dimensão exata. Esta não é uma placa dobrada que “parece próxima” – a superfície de contato é fresada no raio especificado, geralmente com um ângulo de enrolamento entre 120° e 180°, dependendo da carga e dos requisitos de restrição lateral. Também podemos estender a altura da sela para limpar o isolamento e o revestimento sem qualquer corte no campo.

3. Vocês fornecem classificações de carga e cálculos de tensão para montagens de pilares personalizados?

Absolutamente. Nossa equipe de engenharia realiza rotineiramente verificações de carga vertical, impulso horizontal e tensão combinada de acordo com ASME B31.1, B31.3 ou o código escolhido do seu projeto. Enviaremos uma planilha de cálculo mostrando a verificação de flambagem da coluna do pilar, a tensão do rolamento da placa de base, a resistência da solda e a tensão/cisalhamento do parafuso, conforme aplicável. Se o seu projeto exigir verificação independente, não teremos problemas em trabalhar com o engenheiro terceirizado indicado.

4. Quais padrões de soldagem e inspeção você segue para suportes de aço inoxidável?

Todas as soldas de suporte de carga em selas de suporte de aço inoxidável são realizadas por soldadores qualificados seguindo WPS qualificados de acordo com a Seção IX da ASME. A junta típica entre a sela e o suporte é uma solda de ranhura de penetração total, retificada suavemente na ponta. Dependendo da sua especificação, realizamos corante penetrante (PT) ou radiografia (RT) em soldas críticas. Após a soldagem, cada conjunto inoxidável é decapado e passivado para remover a coloração térmica e restaurar a camada passiva de óxido de cromo. Você pode ver a diferença: uma superfície prateada uniforme, sem descoloração azul ao redor da zona de solda.

5. Posso obter um pilar de altura ajustável e quão preciso é o ajuste de elevação?

Sim, oferecemos suportes rosqueados ajustáveis ​​com um arranjo de contraporca, comumente usados ​​onde é necessário um ajuste preciso de elevação durante o alinhamento a quente ou onde as elevações de aço estrutural podem variar. A faixa de ajuste típica é de ±25 mm e a rosca fina permite uma precisão vertical de 1–2 mm. Após o ajuste, a contraporca é apertada e soldada por pontos para evitar movimento durante a operação. O caminho de carga total é mecânico (cisalhamento da rosca) e dimensionamos a haste de acordo – sem depender da solda descontínua para suportar a carga.

6. Seus suportes de aço inoxidável são adequados para ambientes higiênicos ou de lavagem (alimentar, farmacêutico)?

Sim, e entregamos muitos lotes para essas aplicações. Para requisitos de higiene, eliminamos superfícies horizontais planas e fendas sempre que possível, e finalizamos a montagem com uma rugosidade superficial mínima de Ra 0,8 μm (32 μin), ou eletropolimento, se especificado. Também usamos compostos antigripantes em conformidade com a FDA nas roscas e evitamos a contaminação ferrítica, mantendo todas as ferramentas e superfícies de trabalho dedicadas ao aço inoxidável. O pacote de documentação pode incluir relatórios de rugosidade superficial e certificados de limpeza detalhados.

7. Que documentação receberei com meu pedido?

Uma remessa padrão inclui:

Relatório completo de inspeção dimensional mostrando as dimensões reais versus as dimensões do desenho

Certificados de material EN 10204 3.1 para todas as peças inoxidáveis

Relatório PMI (para verificação de liga)

Mapa de solda e relatórios NDE (PT/RT conforme aplicável)

Certificado de decapagem e passivação

Declaração de conformidade e lista de embalagem com números de calor

Também podemos fornecer livros de dados compilados no formato específico do seu projeto. Cerca de 80% de nossos pedidos de suporte de aço inoxidável agora incluem pelo menos um MDR (Registro de Dados do Fabricante) básico.

8. Qual é o prazo de entrega realista para um lote de selas de suporte de aço inoxidável personalizadas?

Para quantidades de 5 a 50 peças com dimensões personalizadas e material padrão 304/316L, nosso prazo de entrega típico é de 20 a 30 dias úteis a partir da aprovação do desenho. Pedidos maiores ou que exigem aço inoxidável duplex podem se estender por 35 a 45 dias. Se você estiver em um cronograma crítico, podemos discutir a agilização – muitas vezes podemos reduzir de 5 a 7 dias úteis reservando material e mudando de turno, mas sempre seremos transparentes sobre o que é viável sem comprometer a qualidade da solda ou as etapas de inspeção.
