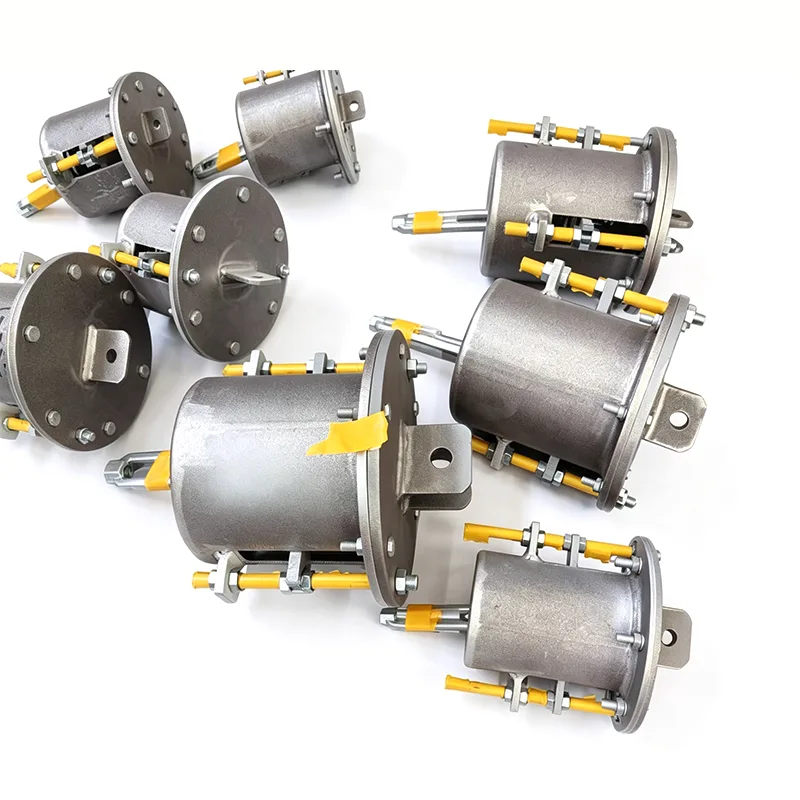

Cabides de mola para a indústria de petróleo e gás

Em projetos de petróleo e gás, oleodutos de processo, oleodutos de transmissão de longa distância e oleodutos utilitários enfrentam múltiplas condições adversas: meios de alta temperatura e alta pressão, componentes corrosivos como enxofre, ambientes costeiros de névoa salina de alta umidade, bem como o enorme peso morto e expansão térmica de oleodutos de grande diâmetro. Se o sistema de suporte depende apenas de uma fixação rígida simples, ele não apenas falha em compensar o deslocamento, mas também converte a deformação da tubulação em cargas adicionais nos bicos do equipamento, aumentando o risco de vazamento e falha por fadiga.

Contando com 14 anos de experiência na fabricação de suportes e suportes para oleodutos, a Yangzhou Tianshun Pipeline Technology Co., Ltd. fornece suportes de mola personalizados para a indústria de petróleo e gás para controlar o estresse do oleoduto, proteger interfaces de equipamentos críticos e se adaptar a condições complexas no local.

Principais desafios a serem enfrentados pelos apoios aos oleodutos e gasodutos

Os sistemas de gasodutos em refinarias, terminais de GNL, fábricas de processamento de gás e estações de bombagem de longa distância têm diversas condições de funcionamento, mas partilham o mesmo requisito: o peso próprio dos gasodutos e o deslocamento térmico devem ser controlados dentro de limites seguros. As tubulações de processo geralmente operam acima de 300°C, enquanto as tubulações criogênicas de GNL operam abaixo de -162°C, tornando inadequada uma única solução de suporte.

Além disso, ambientes ácidos contendo sulfeto de hidrogênio exigem que os componentes estruturais tenham resistência à fissuração por tensão de sulfeto (SSC), e plataformas offshore e instalações costeiras exigem proteção de alta qualidade contra névoa salina. Na prática de engenharia, os suportes e suspensores devem não apenas fornecer forças de suporte previsíveis, mas também acomodar desvios da fundação durante a instalação e permanecer livres de falhas devido à corrosão ou relaxamento durante a operação a longo prazo.

Projeto e funções de suportes de mola para a indústria de petróleo e gás

Os suportes de mola para a indústria de petróleo e gás são configurados individualmente com base em relatórios de análise de tensão de dutos, disponíveis em dois tipos de carga: mola variável e mola de força constante. Unidades de molas variáveis ​​proporcionam suporte com rigidez linear dentro de sua faixa de curso, adequadas para pontos com pequenos deslocamentos e baixa sensibilidade para suportar variações de força. As unidades de força constante utilizam um mecanismo de mola primário e secundário para controlar a variação da força de suporte dentro de 5% ao longo de todo o curso, tornando-as ideais para bicos de equipamentos, decapantes, refervedores, entradas e saídas de compressores e outros locais com requisitos rígidos de carga de bicos.

Dependendo do meio e do ambiente de instalação, os elementos de mola são fabricados em ligas de aço para molas, como 60Si2Mn ou 50CrVA. Cilindros e componentes estruturais podem ser fabricados em aço carbono, aço resistente ao calor, aço inoxidável duplex ou ligas à base de níquel, com tratamentos de materiais em conformidade com NACE MR0175/ISO 15156 para atender aos requisitos de campos ácidos de petróleo e gás.

Para revestimentos de proteção, as instalações offshore podem usar um primer epóxi rico em zinco de alta adesão mais um sistema de acabamento de poliuretano, enquanto as tubulações onshore geralmente empregam galvanização por imersão a quente ou revestimento Dacromet para garantir desempenho de longo prazo em névoa salina e atmosferas industriais. Os produtos estão em conformidade com padrões incluindo ASME B31.3, ASME B31.4 e MSS SP-58. Cada invólucro é equipado com uma placa de identificação de deslocamento de carga e um pino de travamento para fácil instalação em estado frio e verificação no local.

Seleção no local, instalação e estabilidade a longo prazo

Ao receber os dados de análise de tensão do duto, nossa equipe técnica recomenda combinar os modelos Spring Hangers para a Indústria de Petróleo e Gás e as constantes de mola para cada ponto de suporte. Durante a fase de seleção, é dada especial atenção à carga de projeto, ao deslocamento de projeto, à temperatura e ao grau de corrosão ambiental, ao mesmo tempo que se considera o peso adicional das tubulações cheias de água durante as condições de teste hidrostático para evitar sobrecarga ou solidificação da mola.

Durante a instalação, os suportes de mola para a indústria de petróleo e gás fornecem uma certa faixa de ajuste vertical para absorver erros de elevação da fundação e desvios de pré-fabricação de tubos. As unidades de força constante podem ser opcionalmente equipadas com parafusos ou dispositivos de ajuste auxiliares hidráulicos para alinhamento preciso mesmo sob condições de carga pesada. O pino de travamento é removido após o aquecimento da tubulação e o suspensor entra em operação sem necessidade de trabalho a quente.

Durante a operação de longo prazo, o design da mola anti-relaxamento e os pontos de inspeção regulares ajudam as equipes de manutenção a detectar anormalidades em tempo hábil. Entre os nossos projetos exportados para mais de 45 países, mais de 70% dos pedidos subsequentes de suporte e cabides vêm de clientes existentes. Esses dados de compras repetidas refletem, até certo ponto, a confiabilidade sustentada de nossos produtos.

Locais típicos de aplicação em instalações de petróleo e gás

Unidades de Craqueamento Catalítico Fluido (FCC) e Hidroprocessamento: Oleodutos e gasodutos de reação em alta temperatura e gasodutos de combustão regeneradores sofrem grandes deslocamentos térmicos durante a operação com limites rígidos de carga do bocal. O uso de suportes de mola de força constante controla efetivamente as forças de interface em equipamentos como reatores e separadores de terceiro estágio, evitando vazamentos nas juntas do flange.

Terminais de GNL e Sistemas Criogênicos: As tubulações criogênicas entre os braços de descarga e os tanques de armazenamento, bem como as tubulações de circulação de refrigerante, enfrentam diferenças extremas de temperatura. Os suportes de mola adotam materiais resistentes à criogênese para fornecer suporte estável durante todo o processo, desde o pré-resfriamento a frio até a operação criogênica profunda, protegendo as juntas de expansão e os bicos do tanque.

Oleodutos de longa distância para petróleo bruto e produtos: Os oleodutos de entrada e saída em estações de bombeamento e oleodutos de área de válvula sofrem variações de temperatura com as estações e o meio transportado. Suspensores de molas variáveis ​​combinados com suportes de limite mantêm a inclinação adequada da tubulação, evitando riscos de vibração e golpe de aríete causados ​​pelo levantamento do ponto de apoio.

Plataformas Offshore e FPSOs: Essas instalações possuem espaços compactos e estão sujeitas a cargas dinâmicas adicionais decorrentes de movimentos oscilantes. Suspensores de mola de força constante com funções de limite podem ser usados ​​em conjunto com amortecedores para compensar o deslocamento térmico enquanto restringem a oscilação de baixa frequência causada pelo vento e pelas ondas, reduzindo os danos por fadiga nas articulações.

Documentação de qualidade e suporte técnico

A partir da reinspeção de entrada do fio da mola, nossa fábrica implementa rigoroso controle de qualidade em todas as etapas: verificação do número de calor, dureza e inspeção metalográfica após tratamento térmico, teste de rigidez de curso completo do produto acabado e teste de adesão do revestimento. Cada lote de Spring Hangers para a Indústria de Petróleo e Gás pode receber certificados de qualidade de material, relatórios de inspeção, declarações de conformidade NACE e documentos de certificação ASME para apoiar auditorias de projetos no exterior.

Nossa equipe técnica pode fornecer manuais de instalação detalhados e recomendações de ajuste de estado frio conforme necessário, e pode cooperar com testemunhos de terceiros ou supervisão no local.

Se você precisar configurar Spring Hangers para a indústria de petróleo e gás para um projeto específico de petróleo e gás, forneça desenhos de layout de dutos, relatórios de cálculo de tensão e dados ambientais no local. Forneceremos um relatório de seleção incluindo cálculos de curso de carga e elevações de instalação recomendadas, em vez de apenas uma lista de modelos padrão, ajudando você a controlar os custos gerais e, ao mesmo tempo, garantindo a operação segura e confiável do seu sistema de suporte de tubulação durante todo o seu ciclo de vida.
