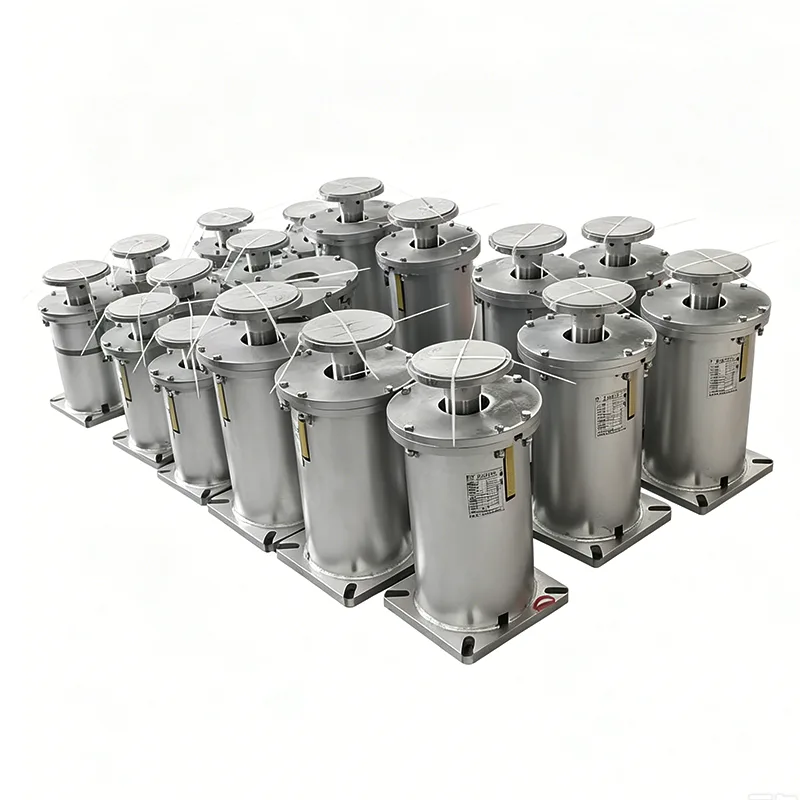

O Suporte de Mola Tipo F é um suporte de mola suspenso padrão desenvolvido pela Yangzhou Tianshun Pipeline com base em 14 anos de experiência na indústria e também é um dos modelos de suporte de mola mais amplamente utilizados no campo de dutos industriais globais. Desde o lançamento da produção em 2012, fabricamos mais de 2 milhões de cabides de mola Tipo F, exportamos para 45 países e regiões e atendemos mais de 300 projetos industriais de grande escala em todo o mundo. Este modelo foi projetado em total conformidade com os padrões aceitos internacionalmente e atinge 100% de intercambialidade com produtos do mesmo modelo dos principais fabricantes globais.
Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.
Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.
Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.
Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.
Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.
Esses produtos são aplicáveis a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.
O Suporte de Mola Tipo F é estritamente projetado e fabricado de acordo com os seguintes padrões internacionais para garantir sua versatilidade e compatibilidade global:
▶ ANSI/HG 20644-1998 Suportes e suportes de molas variáveis
▶ GB/T 17116.1-2018 Suportes e suportes para tubos - Parte 1: Especificações técnicas
▶ Tubulação de processo ASME B31.3
▶ Suportes de mola para tubo DIN 2545
▶ API RP 551 Projeto e instalação de suportes e suportes de tubos
Todos os produtos foram aprovados na certificação do sistema de gestão de qualidade ISO 9001:2015, e documentos de certificação de terceiros, como CE e API, podem ser fornecidos mediante solicitação.
O Gancho de Mola Tipo F adota um design de estrutura suspensa superior, conectado à estrutura do edifício através da alça de elevação superior e à tubulação através da haste de suspensão inferior. Quando a tubulação sofre deslocamento térmico vertical, a mola se expande e contrai de acordo, ajustando automaticamente a força de suporte e transmitindo uniformemente a carga da tubulação para a estrutura para evitar a concentração de tensões.
▶ Caixa superior: estampada em placa de aço Q345B
▶ Mola helicoidal cilíndrica: Fabricada em liga de aço para mola 60Si2MnA
▶ Placa indicadora de carga: claramente marcada com escalas de carga e deslocamento
▶ Haste de parafuso de ajuste: disponível nas especificações M16-M36 para ajuste de carga no local
▶ Talões de conexão superior e inferior: fabricados por processo de forjamento para maior resistência
▶ Porcas de fixação: design anti-afrouxamento de porca dupla
|
Modelo |
Faixa de carga (kN) |
Deflexão (mm) |
Rigidez da Mola (N/mm) |
Faixa de ajuste (mm) |
|
F-05 |
0,1-0,5 |
50 |
10 |
±25 |
|
F-10 |
0,5-1,0 |
50 |
20 |
±25 |
|
F-20 |
1,0-2,0 |
50 |
40 |
±25 |
|
F-30 |
2,0-3,0 |
80 |
37.5 |
±40 |
|
F-50 |
3,0-5,0 |
80 |
62.5 |
±40 |
|
F-80 |
5,0-8,0 |
100 |
80 |
±50 |
|
F-120 |
8,0-12,0 |
120 |
100 |
±60 |
|
F-160 |
12,0-16,0 |
150 |
106.7 |
±75 |
|
F-200 |
16,0-20,0 |
200 |
100 |
±100 |
|
Índice de desempenho |
Requisito de padrão nacional |
Valor medido do suporte de mola Tianshun tipo F |
|
Erro de carregamento |
≤±10% |
≤±5% |
|
Deformação Permanente da Primavera |
≤0,5% |
≤0,2% |
|
Vida de fadiga |
≥50.000 ciclos |
≥100.000 ciclos |
|
Espessura do revestimento superficial |
≥60μm |
≥120μm |
|
Força da junta de solda |
Não inferior ao metal base |
110% de resistência do metal base |
Os dados acima são provenientes de registros de inspeção 100% completos do laboratório da empresa. Cada produto passa por rigorosos testes de carga e calibração de deslocamento antes do envio.
Sistemas de tubulação de vapor-água em usinas de energia
Dutos de processo na indústria petroquímica
Redes de tubos para aquecimento central urbano
Dutos de transmissão de gás natural
Pipelines de processamento farmacêutico e de alimentos
Dutos de plantas industriais em geral
Suspensão de Lug Único: Adequado para tubulações simples
Suspensão de Lug Duplo: Adequado para tubulações de carga pesada
Instalação paralela: Adequado para tubulações de carga ultrapesada
Estabelecemos um sistema de rastreabilidade de processo completo, desde matérias-primas até produtos acabados, para garantir a qualidade estável de cada suporte de mola Tipo F:
Todos os produtos passam por testes internos abrangentes antes do envio.
Os testes internos incluem: inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT (quando aplicável), testes de carga de mola (com curvas de carga-deslocamento) e medição de espessura de revestimento.
São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).
Os testes internos não constituem testes de terceiros credenciados pela ILAC. Testes testemunhados por terceiros ou testes laboratoriais estão disponíveis como um serviço opcional separado.
Serviços opcionais de inspeção de terceiros (cotados separadamente):
1. Teste de materiais: análise de composição química, teste de tração, teste de impacto Charpy em baixa temperatura e teste de dureza.
2. END de solda: Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).
3. Teste de desempenho de carga de mola, incluindo curvas de deslocamento de carga.
4. Inspeção de proteção contra corrosão por galvanização por imersão a quente/revestimento epóxi.
5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI).
Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA. Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola; também facilitamos testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.
▶ Entrega rápida: os modelos padrão estão em estoque e podem ser enviados em até 72 horas.
▶ Suporte à seleção: são fornecidos gratuitamente análise de tensão da tubulação e cálculo de seleção de suporte/suspensor.
▶ Serviço de personalização: As dimensões da conexão e os métodos de tratamento de superfície podem ser ajustados de acordo com as necessidades do cliente.
▶ Serviço no local: Engenheiros profissionais são enviados para orientar a instalação e o comissionamento.
▶ Serviço de garantia: período de garantia de 12 meses com reparo ou substituição gratuita de produtos defeituosos durante o período de garantia.
Para mais detalhes técnicos sobre o Suspensor de Mola Tipo F ou para obter um orçamento, entre em contato com nossa equipe de vendas.
P: O Suporte de Mola Tipo F pode ser trocado por produtos do mesmo modelo de outros fabricantes?
R: Sim. Nossos produtos são estritamente projetados e fabricados de acordo com os padrões internacionais. As dimensões de instalação e os parâmetros de desempenho são completamente consistentes com os mesmos modelos de produtos dos principais fabricantes globais e podem ser substituídos diretamente para uso.
P: Qual é a temperatura máxima de operação deste produto?
R: A faixa de temperatura operacional dos produtos padrão é de -20°C a +450°C. Para condições de alta temperatura superiores a 450 ℃, podemos fornecer modelos especiais usando aço de mola resistente a altas temperaturas.
P: Você pode fornecer tratamento de superfície de galvanização por imersão a quente?
R: Sim. Além do revestimento de pintura padrão, também fornecemos vários métodos de tratamento de superfície, como galvanização por imersão a quente e revestimento em pó, para se adaptar a diferentes ambientes corrosivos.
