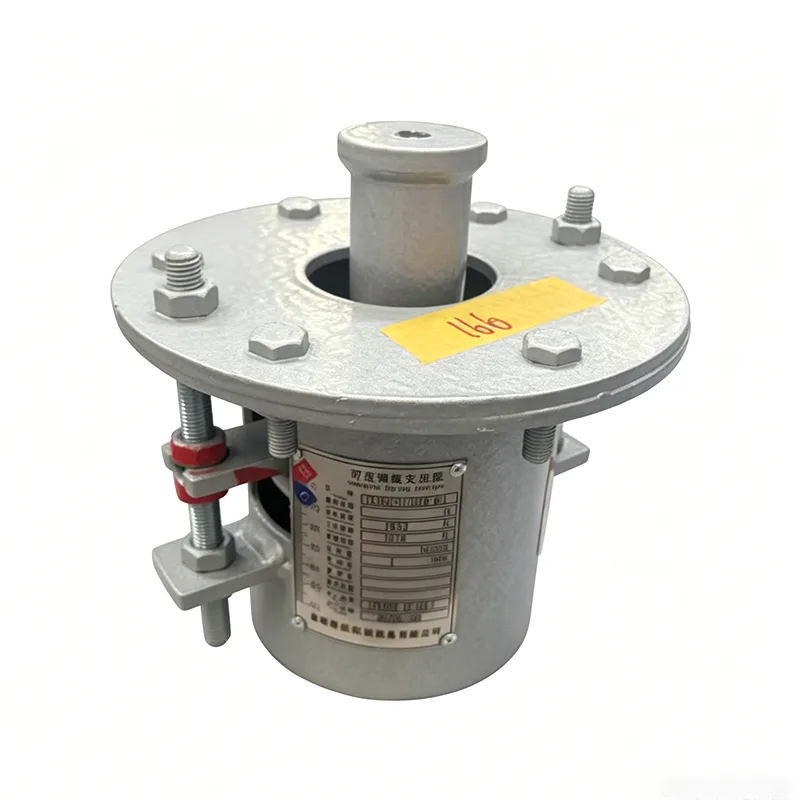

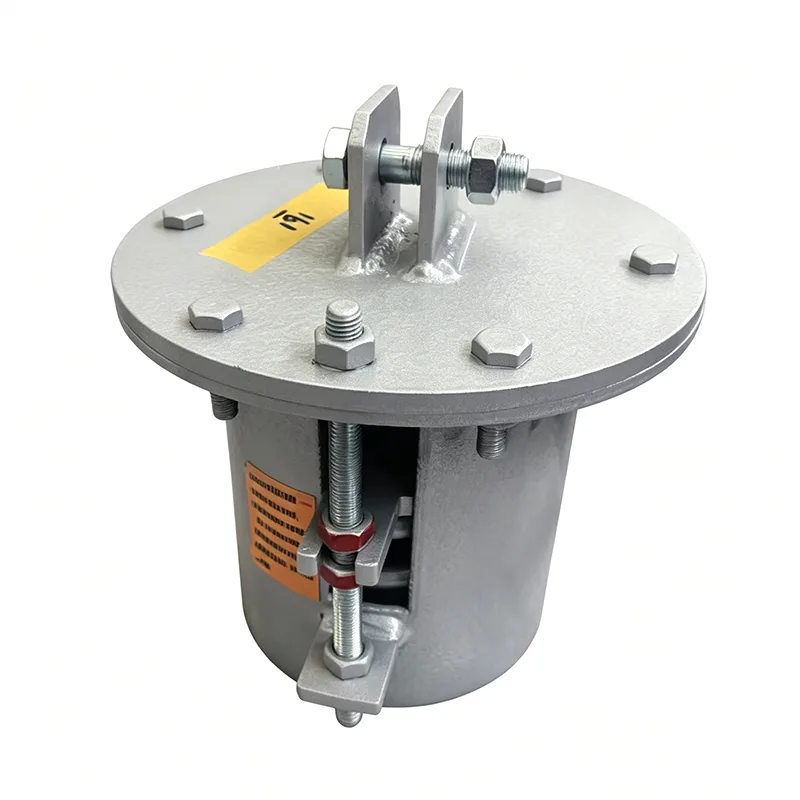

Gancho de mola padrão ASME

Desde a sua criação em 2012, a Yangzhou Tianshun Pipeline Technology Co., Ltd. é especializada em soluções de sistemas de dutos há 14 anos. Com profundo conhecimento técnico e experiência em serviços globais, temos o orgulho de apresentar o Suporte de Mola Padrão ASME.

Projetado e fabricado em estrita conformidade com os padrões ASME, este produto foi desenvolvido para atender às demandas de suporte de dutos e compensação de deslocamento nos setores de energia, petroquímico, energia e outros. Com desempenho estável e qualidade confiável, serve como uma salvaguarda crítica para a operação segura de dutos em projetos de engenharia globais.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

Design e Fabricação

1. Design de precisão compatível com padrões

▶  O produto está em total conformidade com os padrões internacionais, incluindo ASME PTC30.1, garantindo que suas propriedades mecânicas e durabilidade atendam aos requisitos de condições de trabalho adversas.

▶  A análise de elementos finitos (FEA) é aplicada para otimizar a estrutura, equilibrando efetivamente a carga, o deslocamento e a estabilidade para aumentar a segurança do sistema.

▶  Uma gama completa de modelos e classificações de carga estão disponíveis para cobrir todos os cenários de aplicação.

2. Materiais Premium e Artesanato de Precisão

▶  O corpo principal é fabricado em liga de aço de alta resistência ou aço inoxidável, com galvanização por imersão a quente ou revestimento anticorrosivo na superfície para excelente resistência à corrosão.

▶  Os elementos da mola passam por tratamento térmico especializado para eliminar a deformação plástica durante a operação de longo prazo, proporcionando uma vida útil de mais de 30 anos.

▶  A usinagem CNC e a inspeção automatizada são implementadas em toda a produção, com tolerância de precisão controlada em 0,5 mm para garantir a entrega sem defeito de cada unidade.

Principais vantagens

Qualidade e Certificação

Todos os produtos passam por testes internos abrangentes antes do envio.

Os testes internos incluem: inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT (quando aplicável), testes de carga de mola (com curvas de carga-deslocamento) e medição de espessura de revestimento.

São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Os testes internos não constituem testes de terceiros credenciados pela ILAC. Testes testemunhados por terceiros ou testes laboratoriais estão disponíveis como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (cotados separadamente):

1. Teste de materiais: análise de composição química, teste de tração, teste de impacto Charpy em baixa temperatura e teste de dureza.

2. END de solda: Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola, incluindo curvas de deslocamento de carga.

4. Inspeção de proteção contra corrosão por galvanização por imersão a quente/revestimento epóxi.

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI).

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA. Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola; também facilitamos testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Cenários de aplicação

Serviço e suporte

1. Suporte à seleção profissional: Uma equipe de engenheiros seniores fornece ferramentas de seleção on-line e responde a solicitações de soluções personalizadas dentro de 2 horas.

2. Serviço de ciclo completo: Serviço completo que abrange consulta técnica, orientação de instalação e manutenção pós-venda, com resposta global 24 horas por dia.

3. Soluções habilitadas para dados: Interface gratuita para software de análise de tensão de dutos é fornecida para ajudar os clientes a otimizar o projeto do sistema.

Por que escolher o cabide de mola padrão ASME de Yangzhou Tianshun?

▶  14 anos de experiência no setor: atendendo clientes em mais de 40 países em todo o mundo, com cobertura de mais de 1.000 projetos importantes. A estabilidade do produto foi totalmente validada em aplicações do mundo real.

▶  Liderança tecnológica: realizamos pesquisa e desenvolvimento conjunto com várias universidades para otimizar continuamente o desempenho do produto e detemos 6 patentes nacionais.

▶  Confiado pelos líderes do setor: parceiro de longo prazo de empresas líderes, incluindo Sinopec, Shell e General Electric, com uma taxa de compra repetida superior a 85%.

▶  Entrega transparente: o acompanhamento do progresso da produção de todo o processo é fornecido para garantir a entrega no prazo e eliminar riscos de atraso.

Contate-nos agora:

espera fazer parceria com você e proteger seus projetos de engenharia com suportes de mola padrão ASME profissionais, confiáveis ​​e confiáveis.
