Resumo do artigo:
Suportes para tubos pré-isoladosdesempenham um papel crítico nos modernos sistemas de tubulação industrial, mantendo a continuidade do isolamento, reduzindo as perdas térmicas, evitando a condensação e protegendo as tubulações contra danos a longo prazo. Em aplicações como instalações de GNL, fábricas de produtos químicos, projetos de geração de energia, sistemas de refrigeração distrital e tubulações criogênicas, os suportes de tubulação tradicionais podem criar pontes térmicas que reduzem o desempenho do isolamento. Este artigo explica como os suportes de tubos pré-isolados resolvem desafios comuns de engenharia, melhoram a segurança operacional e fornecem soluções de suporte confiáveis. Yangzhou Tianshun fornece soluções personalizadas de suporte de tubos pré-isolados projetadas para diferentes condições de temperatura, requisitos de carga e aplicações industriais.

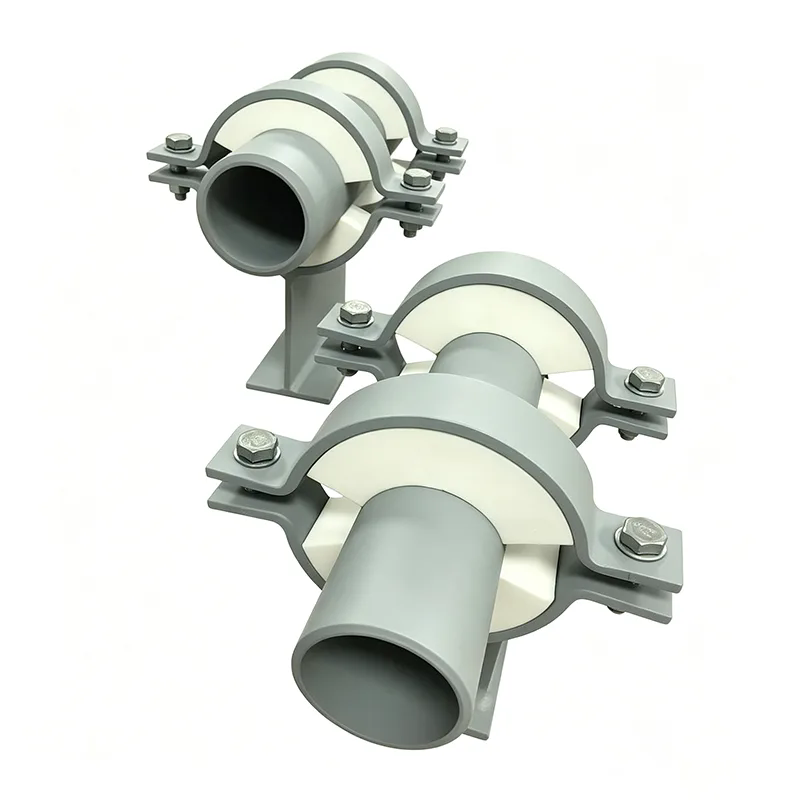

Os suportes de tubos pré-isolados são componentes de suporte de tubulações especialmente projetados que combinam capacidade de suporte de carga mecânica com proteção de isolamento térmico. Ao contrário das sapatas ou suportes convencionais para tubos, estes produtos incluem uma seção de isolamento integrada entre o tubo e a estrutura de suporte.
Em muitos sistemas de tubulação industrial, o isolamento é instalado ao redor dos tubos para manter a estabilidade da temperatura. Entretanto, quando um suporte metálico padrão entra em contato direto com a superfície do tubo, ele cria uma ponte térmica. Esta conexão permite a transferência de calor indesejada, o que pode resultar em condensação, perda de energia, problemas de congelamento ou corrosão sob o isolamento.
Um suporte de tubo pré-isolado elimina esse problema ao integrar um bloco de isolamento de alto desempenho na estrutura de suporte. O projeto permite que a tubulação permaneça mecanicamente estável enquanto mantém o desempenho de isolamento contínuo.
A Yangzhou Tianshun é especializada na fabricação de soluções de suporte para dutos, incluindo suportes para tubos pré-isolados projetados para serviços frios, aplicações criogênicas e sistemas industriais de alta temperatura. A empresa desenvolve projetos customizados de acordo com os requisitos do projeto, temperaturas operacionais, tamanhos de tubos e condições de instalação.
O princípio de funcionamento dos suportes de tubos pré-isolados baseia-se na separação do caminho de carga estrutural do caminho de condução térmica. O suporte transfere o peso da tubulação enquanto a seção de isolamento minimiza a transferência de calor entre a tubulação e as estruturas externas.
| Componente | Função |
|---|---|
| Sela ou sapato de aço | Fornece resistência mecânica e transfere cargas da tubulação para a estrutura. |
| Bloco de Isolamento | Cria separação térmica e reduz a transferência de calor. |
| Barreira de Vapor | Impede a penetração de umidade nos materiais de isolamento. |
| Placa deslizante (opcional) | Permite o movimento da tubulação causado pela expansão e contração térmica. |
Para tubulações frias, a camada de isolamento evita a entrada de calor externo no sistema e reduz os riscos de condensação. Para tubulações quentes, minimiza a perda de calor e melhora a eficiência energética.
A estrutura integrada também reduz as dificuldades de instalação porque o suporte de isolamento chega como um conjunto completo, em vez de exigir trabalhos adicionais de isolamento no local da construção.
Os sistemas de tubulações industriais frequentemente apresentam falhas causadas por projetos de suporte inadequados. Os apoios tradicionais podem parecer simples, mas podem criar sérios desafios operacionais ao longo do tempo.
| Problema Comum | Impacto no sistema de pipeline | Solução de suporte pré-isolada |
|---|---|---|
| Formação de Ponte Térmica | Maior transferência de calor e desempenho de isolamento reduzido | Bloco de isolamento integrado separa o tubo da estrutura |
| Condensação e Formação de Gelo | Risco de corrosão e problemas de manutenção | Mantém a continuidade do isolamento e evita a exposição à umidade |
| Perda de energia | Custos operacionais mais elevados | Melhora a eficiência térmica de tubulações quentes e frias |
| Danos no Isolamento | Reparos frequentes e tempo de inatividade | Fornece uma interface de suporte estável |
Para sistemas criogênicos e de GNL, mesmo uma pequena ponte térmica pode afetar significativamente o desempenho do sistema. Um suporte de tubo pré-isolado adequadamente projetado garante que o sistema de isolamento permaneça eficaz em locais críticos de suporte.
A escolha do sistema de suporte correto pode influenciar a segurança da tubulação, os requisitos de manutenção e os custos operacionais a longo prazo. As principais vantagens incluem:
Os suportes de tubos pré-isolados são amplamente utilizados em indústrias onde o controle de temperatura e a confiabilidade da tubulação são essenciais.
| Indústria | Exemplo de aplicação |
|---|---|
| Indústria de GNL e Criogênica | Tubulações de baixa temperatura que exigem isolamento térmico |
| Geração de energia | Tubulações de vapor e de processo com requisitos de alta temperatura |
| Processamento Químico | Linhas de processo corrosivas e sensíveis à temperatura |
| Resfriamento Distrital | Redes de distribuição de água gelada |
| Alimentos e Farmacêuticos | Limpe os sistemas de tubulação com temperatura controlada |
Yangzhou Tianshun fornece produtos de suporte de dutos para diferentes ambientes industriais e fornece soluções baseadas nas condições reais do projeto.
A seleção do suporte correto requer a consideração de vários fatores de engenharia. A escolha de um produto inadequado pode resultar em falha de isolamento ou tensão excessiva na tubulação.
Parâmetros técnicos importantes geralmente incluem densidade de isolamento, resistência à compressão, condutividade térmica, material de suporte e capacidade de carga.
| Parâmetro | Consideração Típica |
|---|---|
| Faixa de temperatura | De condições criogênicas a aplicações em alta temperatura |
| Material de isolamento | Espuma PU, PIR, lã mineral ou materiais personalizados |
| Material de Apoio | Aço carbono, aço inoxidável ou ligas especiais |
| Requisito de movimento | Design de suporte fixo, deslizante ou guiado |
Yangzhou Tianshun concentra-se na produção de soluções confiáveis de suporte de dutos por meio de processos de fabricação profissionais e rigoroso controle de qualidade. A empresa fornece suportes de tubos pré-isolados personalizados para diferentes requisitos de engenharia.
O processo de fabricação inclui inspeção de material, fabricação de precisão, integração de isolamento, verificação dimensional e verificação de qualidade final. Cada suporte é projetado para alcançar um desempenho mecânico confiável, mantendo a eficácia do isolamento térmico.
Com ampla experiência na fabricação de suporte para dutos, a Yangzhou Tianshun atende setores como energia, processamento químico, geração de energia e construção industrial. A empresa fornece suporte de engenharia para ajudar os clientes a selecionar soluções adequadas para sistemas de tubulação complexos.
Tubulações frias requerem proteção de isolamento contínua. Os suportes metálicos tradicionais criam pontes térmicas que podem causar condensação e corrosão. Os suportes de tubos pré-isolados mantêm a continuidade do isolamento e reduzem estes riscos.
Sim. Eles são adequados para tubulações quentes porque reduzem a transferência de calor e melhoram a eficiência energética. O material de isolamento pode ser selecionado de acordo com os requisitos de temperatura operacional.
Sim. Yangzhou Tianshun fornece soluções personalizadas com base no tamanho do tubo, espessura do isolamento, requisitos de carga, condições de temperatura e métodos de instalação.
Como o isolamento e a estrutura de suporte são integrados antes da entrega, as equipes de instalação podem reduzir o trabalho de montagem em campo e melhorar a eficiência do projeto.
Os clientes devem fornecer especificações do tubo, temperatura operacional, requisitos de isolamento, tipo de suporte e condições de movimento. Essas informações ajudam os engenheiros a projetar a solução correta.
Os suportes de tubos pré-isolados são componentes essenciais para sistemas de tubulação industriais modernos porque resolvem os desafios causados por pontes térmicas, danos no isolamento, condensação e perda de energia. Um sistema de suporte adequadamente projetado melhora a confiabilidade da tubulação, reduz os requisitos de manutenção e prolonga a vida útil do equipamento.
Com experiência profissional em fabricação e recursos de engenharia personalizados,Yangzhou Tianshunfornece soluções confiáveis de suporte de tubos pré-isolados para aplicações industriais exigentes em todo o mundo. Se você precisar de um sistema de suporte confiável projetado de acordo com os requisitos do seu pipeline, por favorContate-nospara assistência profissional e uma solução personalizada.
