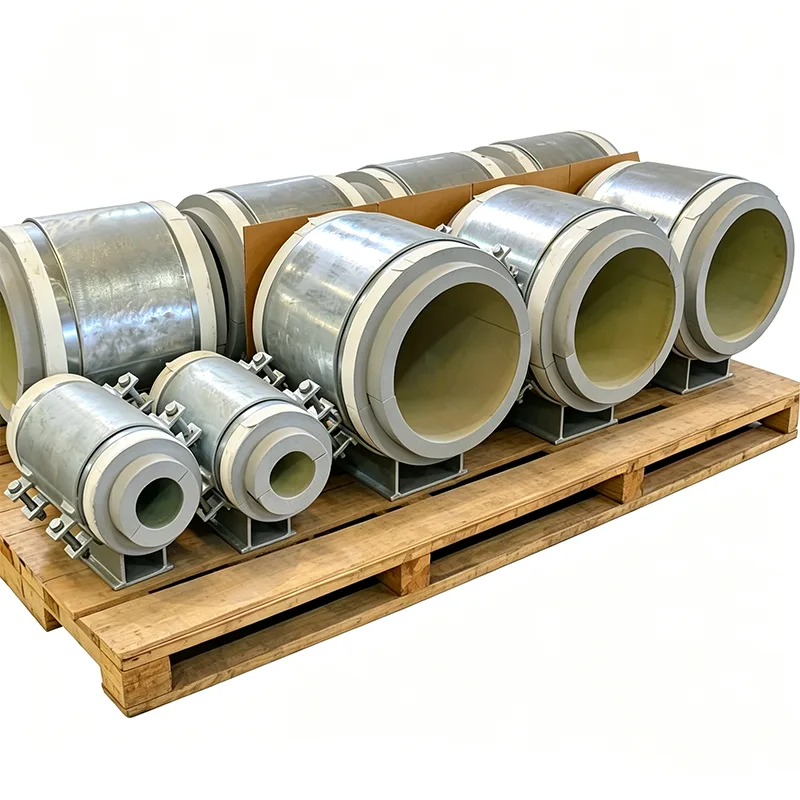

Suporte de tubulação para serviço criogênico

Em sistemas de tubulação criogênica, mesmo um pequeno passo em falso no projeto do suporte pode causar fraturas frágeis, ganho excessivo de calor ou carga perigosa nos equipamentos conectados. Em Yangzhou Tianshun, projetamos suportes de tubos para trens de liquefação de GNL, terminais de armazenamento de etileno e unidades de separação de ar desde 2012. Entendemos que um suporte neste serviço não é apenas uma peça de aço – é um conjunto cuidadosamente calculado que deve lidar com a contração a frio, manter a integridade do isolamento e permanecer estruturalmente sólido por décadas.

Seleção de materiais que coloca a segurança em primeiro lugar

Todos os nossos suportes de tubos para serviços criogênicos são fabricados com materiais que retêm resistência nas temperaturas operacionais mais baixas. Para o caminho de carga metálico, normalmente usamos parafusos ASTM A320 L7, aço inoxidável 304L ou 316L para corpos de fixação e aço carbono de baixa temperatura (A350 LF2) onde as condições de projeto permitirem. Cada calor de material é testado contra impacto na temperatura mínima de projeto – os valores Charpy V-notch são fornecidos como padrão em seu pacote de documentação, e não apenas mediante solicitação.

Projetado para contração a frio e variação de carga

Quando um tubo de GNL de 30 metros esfria da temperatura ambiente até -162°C, ele pode contrair mais de 50 mm. Nossos conjuntos de suporte são configurados para permitir esse movimento sem induzir tensões secundárias. Oferecemos:

Placas deslizantes criogênicas com superfícies de PTFE ou almofadas impregnadas de grafite, coladas a um bloco de isolamento resistente que evita a transferência de frio para o aço de suporte.

Sapatas frias pré-definidas que compensam a contração térmica, eliminando suposições durante a instalação.

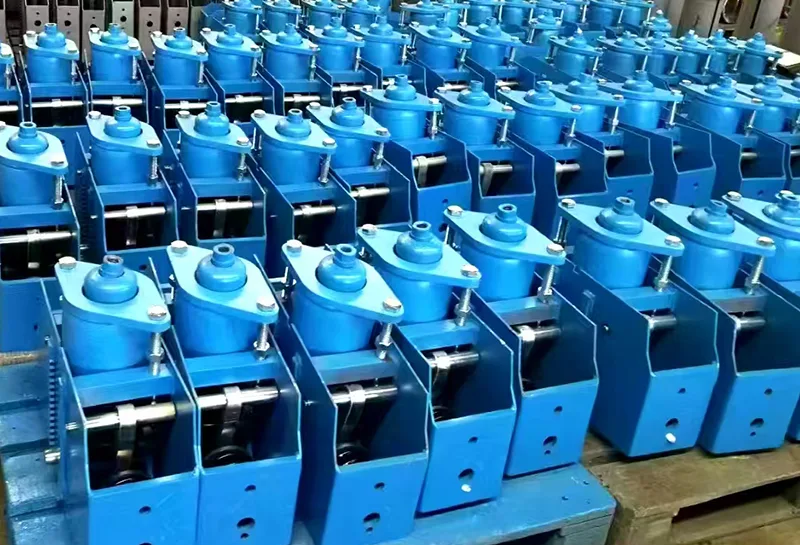

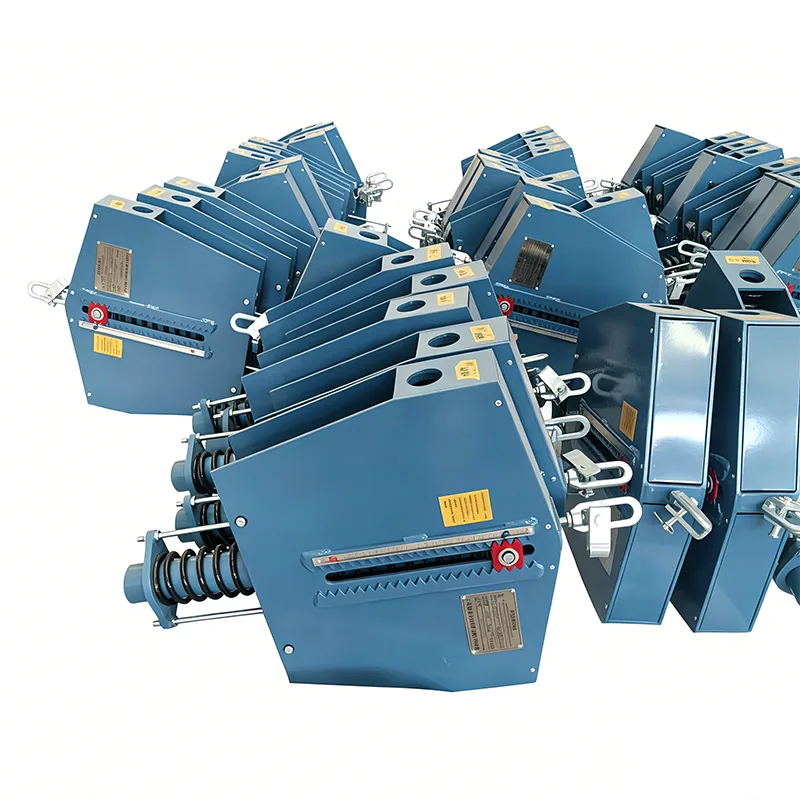

Suportes de mola constantes ajustados para manter variação de carga próxima de zero em toda a faixa de movimento a frio, evitando sobrecargas nos bicos em bombas e compressores criogênicos.

Integração de isolamento que evita gelo e condensação

Uma barreira de vapor rachada ou um ponto frio num suporte pode levar à formação de gelo, CUI (corrosão sob isolamento) e perda de energia. Nossos suportes são projetados para integração com sistemas de isolamento PIR (poliisocianurato) e de vidro celular. A seção de isolamento resistente é totalmente encapsulada entre a sapata do tubo e o suporte estrutural, com um caminho contínuo de barreira de vapor. Também podemos pré-cortar o isolamento secundário para corresponder à espessura e aos detalhes do revestimento do empreiteiro da tubulação.

Testes e documentação para rastreabilidade total

Antes de qualquer produto sair de nossas instalações, ele completa um programa de teste interno completo

Um programa completo de testes internos é realizado por cada produto antes do envio. Inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT quando aplicável, testes de carga de mola com curvas de deslocamento de carga e medição de espessura de revestimento fazem parte deste programa. Relatórios de testes de fábrica (FTR) e relatórios de testes de materiais (MTR) são fornecidos.

Observação: testes internos não são iguais a testes de terceiros credenciados pela ILAC

Caso sejam necessários testes testemunhados por terceiros ou testes laboratoriais, eles serão oferecidos como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros cotados separadamente

1. Teste de materiais

Os serviços disponíveis nesta categoria incluem análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Os métodos oferecidos são Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

As curvas de carga-deslocamento fazem parte deste teste.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Por que nos destacamos

Sistema Internacional de Suporte de Tubos LISEGA como nossa referência

Nossa precisão de carga, padrões de teste e sistemas de documentação são medidos em relação ao sistema internacional de suporte de tubos LISEGA.

Além do modelo padrão de fornecedor doméstico

Enquanto um fabricante nacional padrão fornece apenas o produto, incluímos uma curva carga-deslocamento em cada unidade de mola. Além disso, auxiliamos com testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos de engenheiros PE/CPE para projetos no exterior.

Aplicações

Terminais de recepção de GNL e plantas de corte de pico

Armazenamento e manuseio de etileno, propileno e amônia líquida

Instalações de gás industrial (LOX, LIN, LAR)

Galerias criogênicas de dutos e áreas de contenção secundária de tanques

Caixas frias na separação de ar e processamento de hidrocarbonetos

Nossos suportes criogênicos estão em serviço hoje em projetos no Oriente Médio, Sudeste Asiático e América do Norte, operando de forma confiável sob algumas das condições térmicas mais exigentes.

Por que Tianshun?

Somos um fabricante especializado e não um distribuidor geral. Nossa equipe de engenharia pode medir isométricas de tensão da tubulação, identificar cada local de suporte frio e propor uma montagem otimizada que reduza o custo do material e o tempo de instalação sem comprometer o desempenho do isolamento. Mais de 70% do nosso negócio vem de pedidos repetidos — um resultado direto da entrega de qualidade previsível em cada remessa.

Perguntas frequentes

P: Qual é a temperatura mais baixa que seus suportes criogênicos podem suportar?

A: Até -196°C (temperatura do nitrogênio líquido). Para serviços de hélio líquido, entre em contato com nossa equipe de engenharia.

P: Você pode combinar nossa sapata de tubo existente e detalhes de isolamento?

R: Sim. Produzimos regularmente desenhos específicos do cliente, incluindo alturas de sapatas não padronizadas, estilos de fixação e espessuras de isolamento.

P: Vocês fornecem o material de isolamento como parte do suporte?

R: Sim, fornecemos o isolamento de suporte de carga (PIR, espuma de vidro ou madeira) totalmente colado à sapata do tubo. O isolamento secundário e o revestimento circundante são normalmente aplicados no local, mas podemos fornecer kits de isolamento pré-fabricados.

P: Como evitar rachaduras no isolamento sob cargas cíclicas de frio?

R: O bloco de suporte de carga foi projetado com uma resistência à compressão bem acima da pressão de suporte máxima calculada. Também escalonamos juntas em isolamento multicamadas e usamos sistemas adesivos flexíveis que acomodam movimentos diferenciais.

P: Quais padrões seus suportes criogênicos atendem?

R: Nossos projetos seguem MSS SP-58, ASME B31.3 Capítulo VI (para GNL), EN 13480 e as diretrizes GIIGNL mais recentes. A marcação CE sob PED pode ser fornecida quando aplicável.

P: Você consegue lidar com prazos de entrega curtos para peças sobressalentes de emergência?

R: Sim. Mantemos um estoque de placas deslizantes criogênicas comuns e kits de parafusos. Para conjuntos totalmente fabricados, é possível a fabricação expressa em 7 a 10 dias.
