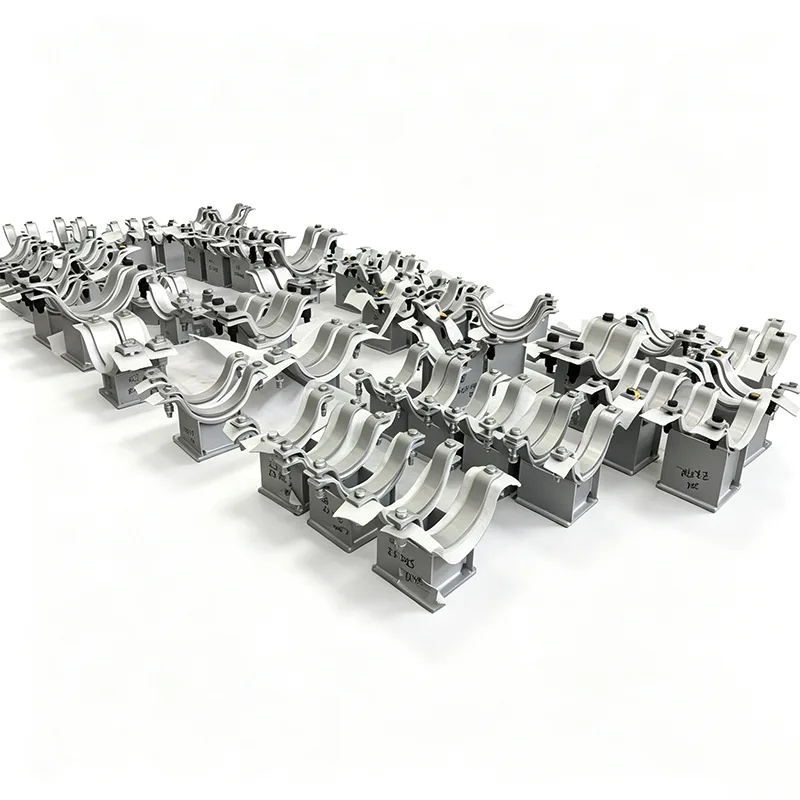

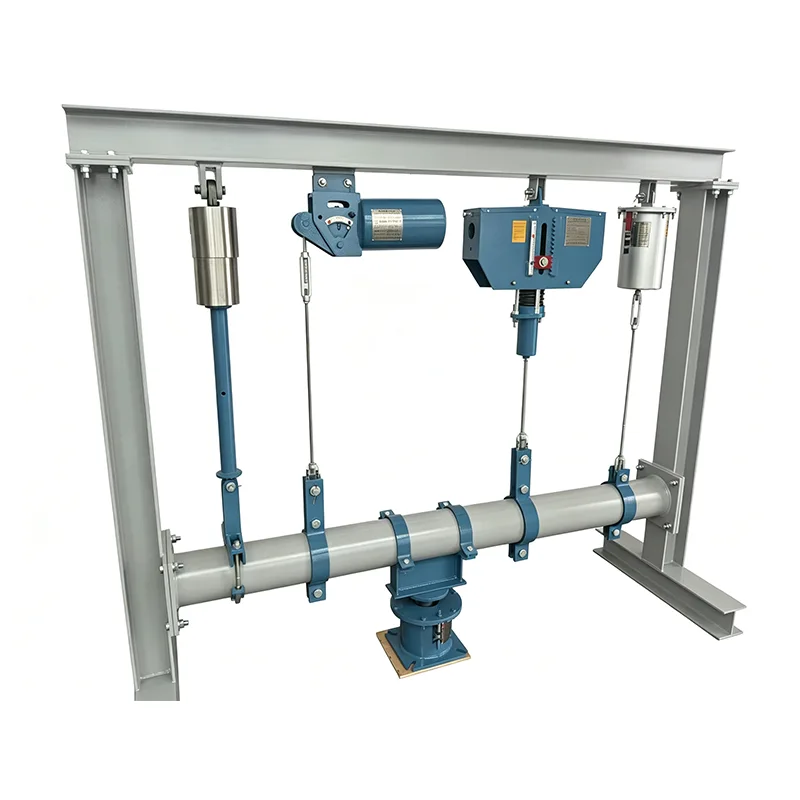

Nem todo suporte de tubo precisa ser de uma liga exótica. Na maioria dos ambientes industriais – pense em racks de tubos, corredores de utilidades, estações de compressores ou salas de caldeiras comerciais – o que você realmente precisa é de um suporte que entre rapidamente, segure a carga sem escorregar e não comece a enferrujar após duas estações chuvosas. Esse é exatamente o espaço que ocupa o nosso suporte de tubo duplo galvanizado para vigas de aço.
Começamos a construir esses suportes depois de ouvir repetidamente dos empreiteiros de instalação que a perfuração ou soldagem no aço estrutural existente estava retardando a execução e criando pontos críticos de corrosão. Desde 2012, refinamos o design com base nessas informações diretas de campo, enviando milhares dessas unidades para projetos em mais de 45 países.
O suporte de tubo duplo galvanizado para vigas de aço é projetado para ser fixado diretamente no flange superior ou inferior de uma viga I ou viga H usando um mecanismo de fixação mecânico robusto. Normalmente, isso envolve um par de placas de fixação de aço carbono de alta resistência com parafusos de fixação endurecidos ou um arranjo de sela e parafuso em U, dependendo do perfil da viga. O grampo é dimensionado para corresponder exatamente à largura e espessura do flange da viga, de modo que, quando sua equipe o aperta, ele não se desloca sob cargas térmicas ou vibratórias. Nenhuma soldagem em campo significa nenhum dano ao revestimento existente da viga ou à proteção contra fogo, e nenhum trabalho a quente permite desacelerar as coisas.
Cada componente – as selas de tubo duplo, as placas de fixação, os suportes de conexão e todo o hardware – é fabricado primeiro e, em seguida, totalmente imerso em um banho de galvanização por imersão a quente de acordo com a ISO 1461. Para nossas seções padrão (normalmente de 6 mm e mais espessas), isso proporciona uma espessura média de revestimento de zinco de 85 µm ou mais, com uma camada de liga de ferro-zinco ligada metalurgicamente por baixo. Não pintamos sobre ele e não confiamos em acabamentos galvanizados que podem descascar com o torque do parafuso. Após a galvanização, as roscas são limpas e os conjuntos são testados para garantir que o pessoal do local não terá que lutar contra um parafuso que não rosqueia.

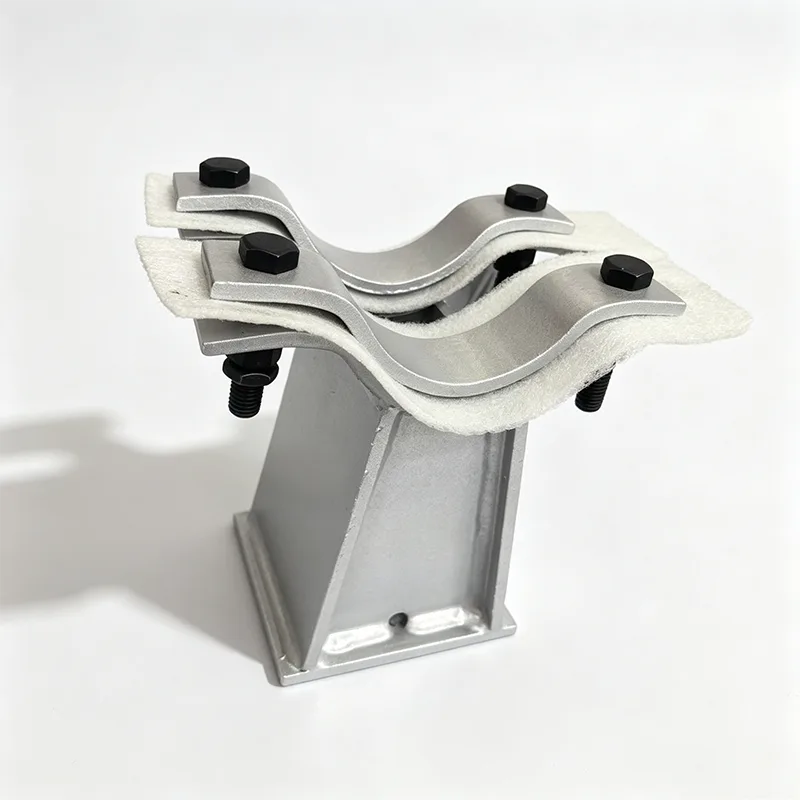

A parte “dupla” significa que uma braçadeira de viga de suporte carrega duas selas de tubo separadas, lado a lado ou empilhadas. As selas são perfiladas para corresponder aos dois diâmetros de tubo – geralmente tamanhos diferentes para linhas de fornecimento e retorno, por exemplo – e são espaçadas com espaço suficiente para isolamento, movimento de expansão e acesso de chave. Usinamos o raio da sela em vez de pressioná-lo, o que proporciona uma superfície de apoio de contato total consistente e evita a ovalização localizada de tubos de parede fina. Onde o movimento térmico é uma preocupação, podemos integrar elementos deslizantes ou almofadas de PTFE, tal como nos nossos suportes de expansão mais complexos.
Construímos a estrutura primária em aço carbono estrutural S235JR ou S275JR (equivalente a ASTM A36 ou A572 Gr. 50), proveniente de fábricas que fornecem rastreabilidade total EN 10204 3.1. O aparafusamento é normalmente de aço carbono grau 8.8, também galvanizado por imersão a quente, com cera ou revestimento antigripante nas roscas para evitar escoriações durante o torque.
Um ponto sobre o qual somos frequentemente questionados: a galvanização sobreviverá numa fábrica de produtos químicos ou perto da costa? Os revestimentos galvanizados por imersão a quente têm uma vida útil documentada de 30 a 50 anos em muitos ambientes atmosféricos, mesmo em ambientes industriais moderadamente agressivos. Podemos fornecer o certificado de peso do revestimento de zinco e medições de espessura de nossa medição magnética interna para cada lote. Se o seu ambiente for mais agressivo, podemos recomendar a atualização para selas de aço inoxidável – mas a verdade honesta da nossa experiência em projetos é que, para a maioria das tubulações utilitárias em aço estrutural, a galvanização é a escolha técnica certa e a mais econômica.
Embora um suporte de tubo duplo pareça simples, as cargas combinadas na braçadeira da viga podem ser significativas. Verificamos cada montagem para:
Peso morto vertical de ambas as tubulações, cheias de água ou produto
Impulso lateral devido à expansão térmica, vento ou vibração de pequeno diâmetro
Resistência ao deslizamento da braçadeira com base na pré-carga do parafuso e no coeficiente de atrito
Tensão de flexão nas bielas e flexão local do banzo na viga
As unidades padrão são classificadas para cargas verticais de 2 kN a 60 kN por sela de tubo, com capacidades maiores possíveis em pedidos de engenharia. Forneceremos uma tabela de classificação de carga ou uma planilha de cálculo específica do projeto quando você nos enviar os dados de tensão do tubo.
Vemos esses suportes duplos galvanizados entrando em:
Racks de tubos acima do solo em fábricas de produtos químicos e refinarias, onde são necessárias centenas de suportes idênticos montados em vigas e a velocidade de instalação afeta diretamente o cronograma do projeto
Tubulação BOP (equilíbrio da planta) da usina de energia – CW, água de combate a incêndio, ar de instrumento e outras linhas de serviços públicos que passam ao longo do aço estrutural
Grandes sistemas HVAC comerciais, onde a galvanização por imersão a quente proporciona uma aparência industrial limpa que é frequentemente especificada para salas mecânicas expostas
Estações de tratamento de água e esgoto, tanto internas quanto externas, onde um suporte galvanizado lida melhor com a umidade e vapores químicos ocasionais do que um pintado
Nosso processo de loja inclui:
Inspeção pré-galvanização de todas as peças fabricadas quanto à qualidade da solda e precisão dimensional
Galvanização por imersão a quente em instalações certificadas, com banho químico e tempo de imersão controlados por lote
Inspeção pós-galvanização: verificação visual de uniformidade, ausência de manchas ou inclusões excessivas de escória; espessura do zinco medida com um medidor digital calibrado em vários pontos por peça
Montagem experimental de uma amostra de cada lote para verificar o ajuste do parafuso e o alinhamento da sela
Embalagem com separação protetora para evitar atrito entre zinco e zinco durante o transporte
Todos os registros de CQ são compilados e fornecidos com a remessa, juntamente com certificados de material e uma declaração de conformidade.
Em nossa experiência, muito poucos suportes de tubo duplo são encomendados “prontos para uso”. Você pode precisar de uma braçadeira que se ajuste a uma espessura de flange de viga que não temos em estoque, ou uma sela de 6" e outra de 2", ou uma altura estendida para limpar o isolamento existente. Nossa equipe está acostumada a fazer um esboço dimensionado ou um cronograma de vigas e tubos e transformá-lo em uma peça fabricada em poucos dias. A revisão de engenharia e a entrega do desenho normalmente levam de 2 a 3 dias úteis para uma nova configuração.
1. A galvanização é por imersão a quente ou galvanizada e qual a espessura do revestimento?
Utilizamos apenas galvanização por imersão a quente conforme ISO 1461. Após a fabricação, todo o conjunto é imerso em zinco fundido, formando uma camada de liga de ferro-zinco ligada metalurgicamente coberta por zinco puro. Para nossas espessuras de material padrão (≥6 mm), você pode esperar uma espessura média de revestimento de 85 µm ou superior. Este é um processo fundamentalmente diferente da galvanoplastia, que deposita uma camada fina e puramente cosmética que oferece muito menos resistência à corrosão. Medimos a espessura do revestimento em vários pontos de cada lote e registramos os valores no relatório de inspeção.
2. Como garantir que a braçadeira da viga não deslize sob carga ou vibração?
A braçadeira é projetada para que um torque específico nos parafusos de fixação gere uma força de fixação previsível, que convertemos em resistência ao deslizamento usando um coeficiente de atrito conservador (normalmente 0,3 para aço galvanizado sobre aço). Nossas tabelas de carga especificam o valor de torque necessário para atingir a capacidade nominal, e verificamos a resistência ao deslizamento da braçadeira através de testes de carga física em seções reais da viga. Para aplicações críticas, podemos fornecer gráficos de torque e recomendar reapertos periódicos como parte da manutenção de rotina.
3. Que tipos de vigas de aço este suporte pode acomodar?
Nosso design de braçadeira padrão acomoda seções europeias IPE, HEA, HEB e formatos americanos de flange largo (W) e S. Disponibilizamos kits de braçadeiras para larguras de flange de aproximadamente 100 mm a 300 mm e espessuras de flange de até 30 mm. Fora dessa faixa, produzimos placas de fixação personalizadas – basta enviar-nos a designação da seção da viga e projetaremos a fixação para combinar dentro de 2 a 3 dias úteis.
4. Os dois tubos podem ter diâmetros diferentes e como é determinado o espaçamento?
Absolutamente. Usinamos cada sela para corresponder ao diâmetro externo específico do tubo, de modo que uma linha de processo de 6" e uma linha de ar de instrumento de 2" possam compartilhar o mesmo suporte. O espaçamento centro a centro da sela é projetado com base nas dimensões fornecidas, permitindo espaço suficiente para isolamento, expansão térmica e acesso aos parafusos. Se você não tiver certeza sobre o espaçamento, nossos engenheiros proporão um espaço mínimo com base nas especificações do tubo que você fornecer.
5. A fixação na viga danificará a pintura ou a proteção contra fogo?
O grampo exerce alta pressão de contato localmente, mas a carga é distribuída por toda a área de contato da placa do grampo. Normalmente recomendamos que o revestimento da viga esteja totalmente curado antes da instalação. É possível uma pequena indentação de tinta macia, mas não compromete a integridade estrutural da viga. Para proteção contra fogo, o grampo é projetado para assentar diretamente no flange de aço, portanto, qualquer material à prova de fogo deve ser terminado ou removido localmente ao redor da área do grampo – nossas notas de desenho deixarão isso claro.
6. Vocês fornecem cálculos de classificação de carga ou apenas uma capacidade de catálogo?
Podemos fazer as duas coisas. Nosso catálogo padrão oferece classificações conservadoras para tamanhos de vigas e combinações de tubos comuns. Para configurações específicas do projeto, executaremos um cálculo completo verificando a resistência ao deslizamento da braçadeira, a tensão do parafuso, a tensão de flexão da sela e a flexão local do flange da viga. A planilha de cálculo faz parte da documentação de envio que normalmente fornecemos aos EPCs e engenheiros consultores.
Aprendemos ao longo dos anos que em racks de tubos grandes, a diferença entre uma instalação tranquila e uma instalação frustrante geralmente se resume ao ajuste da braçadeira. É por isso que nossos grampos de viga incorporam um arranjo de parafusos cativos – nada cai da viga quando o instalador está trabalhando acima da cabeça. É um pequeno detalhe, mas quando o multiplicamos por 500 apoios, torna-se dinheiro real em trabalho poupado. Esse é o tipo de feedback que incluímos no produto.
Se você tiver uma seção de viga, dois tamanhos de tubo e uma carga, podemos ter um orçamento e um desenho conceitual prontos para você em 24 horas. Você também pode visitar nossa fábrica em Yangzhou e ver em primeira mão a qualidade da galvanização e o processo de montagem - descobrimos que, uma vez que um engenheiro vê a espessura do revestimento e a consistência do ajuste, a decisão se torna fácil.
