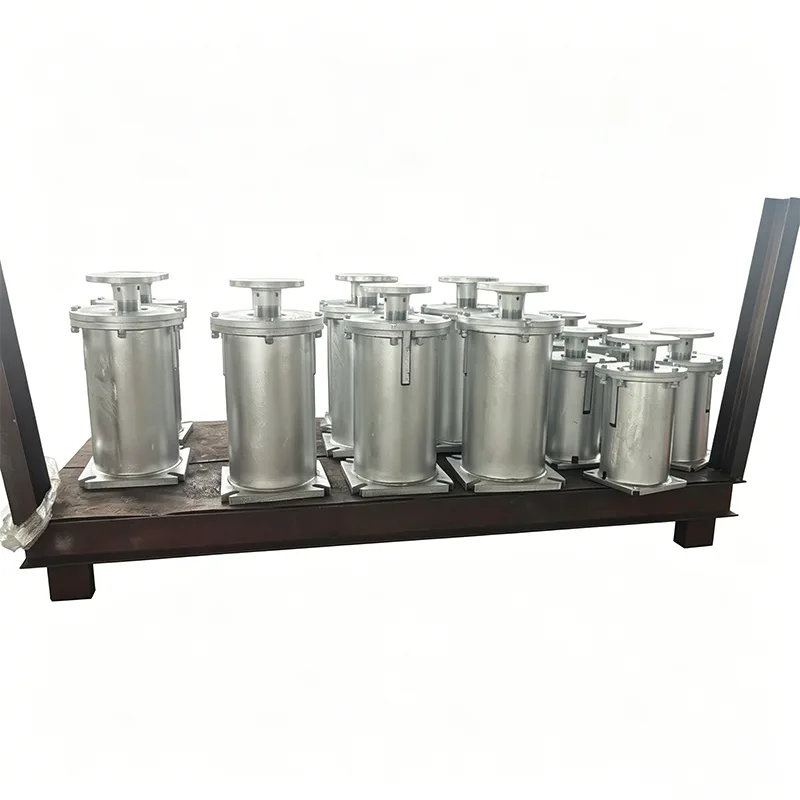

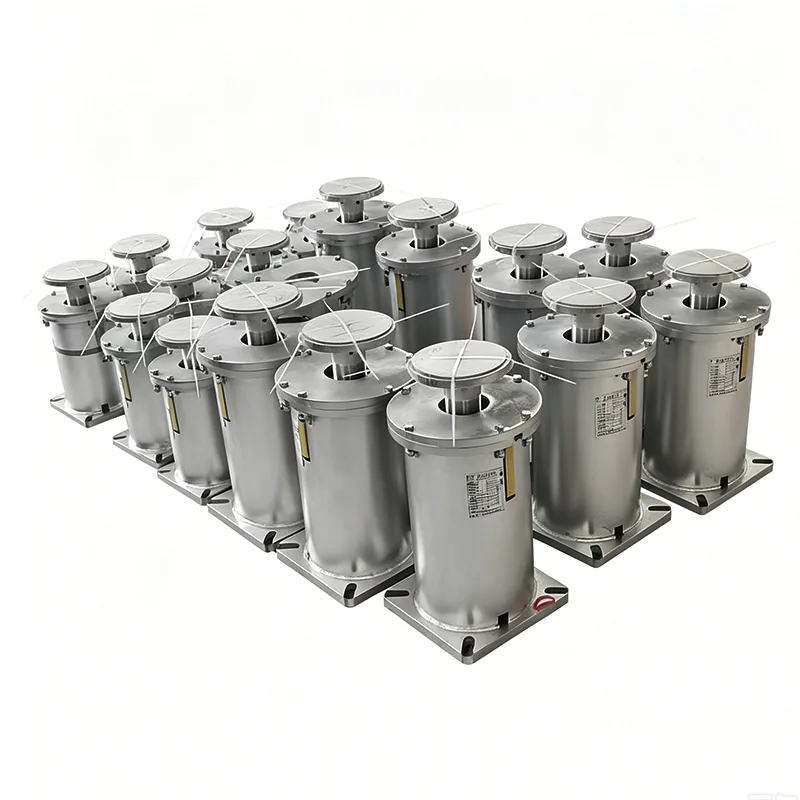

Suporte de mola para planta química

Os sistemas de tubulações em fábricas de produtos químicos operam sob condições adversas, envolvendo meios corrosivos, temperaturas alternadas altas e baixas, atmosferas inflamáveis ​​e explosivas, bem como requisitos de segurança rigorosos. Os suportes de mola convencionais são propensos à corrosão, fratura por fadiga e degradação do desempenho sob condições de trabalho tão severas, o que pode levar a vazamentos na tubulação, danos ao equipamento e até mesmo acidentes de segurança. Desenvolvido especificamente para essas condições operacionais exigentes, o Suporte de Molas para Plantas Químicas é um produto de suporte dedicado capaz de operação estável de longo prazo em ambientes químicos complexos.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Curva carga-deslocamento obtida no ensaio de tipo de suporte/suspensor de mola constante. O eixo horizontal representa o deslocamento enquanto o eixo vertical representa a carga. A curva permanece aproximadamente horizontal durante todo o percurso de trabalho, demonstrando que a força de suporte permanece essencialmente constante quando a tubulação desvia devido à expansão e contração térmica.

Este teste de tipo verifica a constância da carga, a estabilidade total do curso e a confiabilidade operacional das unidades de mola constante. Todas as unidades de produção estão sujeitas a calibração de carga antes do envio, com desvio de carga controlado dentro de ±6% de acordo com ANSI/MSS‑SP‑58‑2018 e NB/T47038‑2013.

Esses produtos são aplicáveis ​​a sistemas de tubulação industrial com grande deslocamento térmico, incluindo tubulações de vapor principal e outras tubulações de alta temperatura e alta pressão.

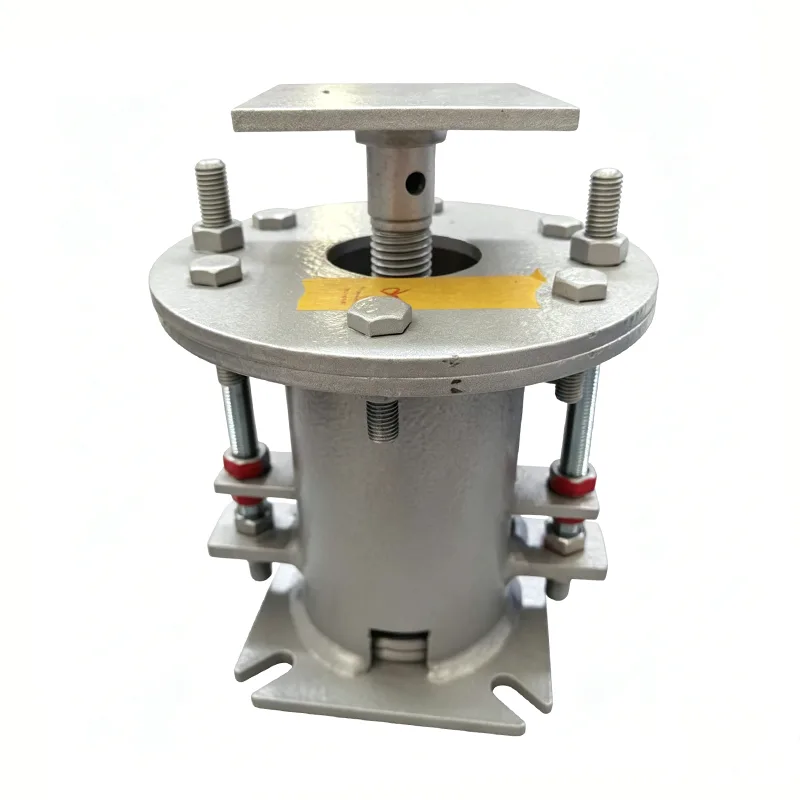

O Suporte de Mola para Planta Química é um suporte de tubo elástico personalizado, projetado exclusivamente para a indústria química. Ele suporta principalmente o peso morto da tubulação, compensa o deslocamento causado pela expansão e contração térmica e isola a vibração transmitida pelo equipamento de processo.

Com 14 anos de experiência no projeto e fabricação de sistemas de suporte de tubos químicos, a Yangzhou Tianshun Pipeline forneceu produtos para mais de 200 projetos químicos em todo o mundo, incluindo bases de refino e integração química em grande escala, parques químicos finos e fábricas farmacêuticas.

Recursos de design direcionados

▶  Excelente resistência à corrosão: adota materiais especiais e tratamentos anticorrosivos multicamadas para resistir à erosão causada por ácidos, álcalis, sais e outros meios corrosivos.

▶  Estrutura à prova de explosão: todos os componentes atendem aos padrões químicos à prova de explosão, sem risco de geração de faíscas.

▶  Desempenho de vedação superior: Equipado com uma caixa protetora totalmente fechada para evitar a entrada de gases e líquidos corrosivos no conjunto da mola.

▶  Ampla adaptabilidade à temperatura: opera de forma confiável em uma ampla faixa de temperatura de -196°C a +550°C.

▶  Alta precisão de carga: calibrado com precisão antes da entrega, com desvio de carga controlado em ± 5%.

▶  Design livre de manutenção: a estrutura simples e robusta não requer manutenção regular em condições normais de trabalho.

Comparação de desempenho com suportes de mola convencionais

Parâmetros Técnicos Padrão

Cenários típicos de aplicação

O Suporte de Mola para Plantas Químicas é amplamente aplicado a vários sistemas de dutos em instalações químicas:

Tubulações para transporte de ácidos, álcalis, sais e outros meios corrosivos

Tubulações de processo de alta temperatura e alta pressão

Tubulações de líquidos criogênicos (oxigênio líquido, nitrogênio líquido, amônia líquida)

Tubulações para meios inflamáveis ​​e explosivos (gasolina, diesel, gás natural)

Conexão de tubulações para reatores, trocadores de calor, torres e outros equipamentos de processo

Tubulações de tratamento de esgoto e gases residuais

Fabricação e Controle de Qualidade

Construímos linhas de produção dedicadas para produtos de qualidade química. Todos os suportes de molas para plantas químicas são fabricados em estrita conformidade com os mais altos padrões da indústria química:

Todos os produtos passam por testes internos abrangentes antes do envio.

Os testes internos incluem: inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT (quando aplicável), testes de carga de mola (com curvas de carga-deslocamento) e medição de espessura de revestimento.

São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Os testes internos não constituem testes de terceiros credenciados pela ILAC. Testes testemunhados por terceiros ou testes laboratoriais estão disponíveis como um serviço opcional separado.

Serviços opcionais de inspeção de terceiros (cotados separadamente):

1. Teste de materiais: análise de composição química, teste de tração, teste de impacto Charpy em baixa temperatura e teste de dureza.

2. END de solda: Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola, incluindo curvas de deslocamento de carga.

4. Inspeção de proteção contra corrosão por galvanização por imersão a quente/revestimento epóxi.

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI).

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA. Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola; também facilitamos testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Personalização e serviços de suporte

▶  Personalização de materiais especiais: Estão disponíveis produtos feitos de Hastelloy, Monel e outras ligas especiais.

▶  Design fora do padrão: produtos personalizados desenvolvidos de acordo com desenhos do cliente e condições reais de trabalho.

▶  Soluções de Sistemas: Projeto integrado e fornecimento completo de sistemas completos de suporte de tubos para fábricas de produtos químicos.

▶  Serviço técnico no local: engenheiros profissionais podem ser enviados para orientação de instalação e comissionamento no local.

▶  Garantia de 12 meses: os produtos defeituosos serão reparados ou substituídos gratuitamente dentro do período de garantia.

Para mais detalhes sobre o Suporte de Primavera para Planta Química e assessoria na seleção de profissionais, entre em contato com nossa equipe técnica.
