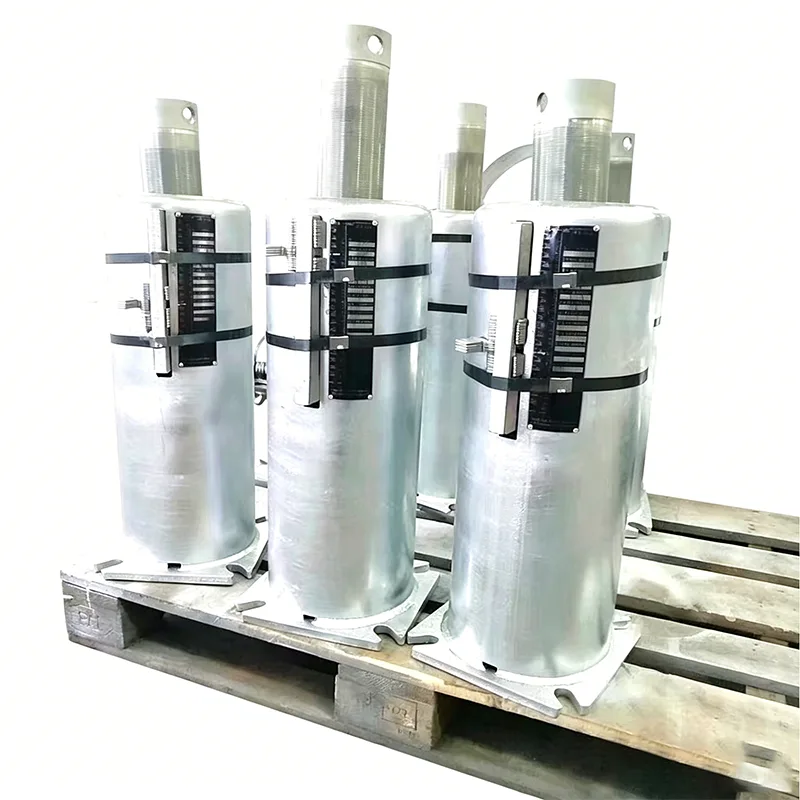

Suportes de molas para usinas de energia

Com base em 14 anos de experiência em suportes/suspensores de dutos e soluções de suporte para usinas de energia, a Yangzhou Tianshun Pipeline Technology Co., Ltd. fornece suportes de molas para usinas de energia para energia térmica, energia nuclear e usinas de ciclo combinado. Esses produtos são projetados para controlar o deslocamento térmico e a distribuição de tensão em tubulações de alta temperatura e alta pressão, protegendo interfaces críticas dos principais equipamentos, como caldeiras e turbinas a vapor. Os detalhes a seguir abrangem recursos do produto, vantagens de engenharia e locais de aplicação específicos.

Recursos do produto

Os suportes de molas para usinas de energia são projetados de forma personalizada com base nos resultados da análise de tensão da tubulação, com características principais focadas na retenção de carga, adaptabilidade de deslocamento e estabilidade operacional de longo prazo.

Mecanismo de deslocamento de carga: Disponível em duas configurações: suportes/suportes de mola variáveis ​​e suportes/suportes de mola de força constante. Unidades de molas variáveis ​​transportam carga com rigidez linear, enquanto unidades de força constante fornecem força de suporte quase constante durante todo o curso de trabalho, com desvio controlado dentro de 5%, eliminando tensões adicionais em tubulações causadas por forças de suporte flutuantes.

Compatibilidade de material e temperatura: Os elementos da mola são fabricados a partir de ligas de aço para molas, incluindo 60Si2Mn e 50CrVA. Os componentes estruturais podem ser fabricados em aço carbono, aço-liga resistente ao calor ou aço inoxidável. A faixa geral de temperatura operacional permitida cobre -196°C a +650°C, atendendo a todos os requisitos da tubulação, desde água de alimentação de baixa temperatura até vapor principal de alta temperatura.

Projeto de instalação e comissionamento: Cada suporte/suspensor é equipado com um pino de travamento de instalação e uma placa de identificação de deslocamento de carga. Basta remover o pino de travamento após a instalação em estado frio para ativar a operação. Os dados da placa de identificação facilitam a verificação no local dos números dos modelos e das cargas predefinidas, reduzindo significativamente o tempo de comissionamento.

Testes internos abrangentes: Todos os testes, incluindo rigidez da mola, deflexão de compressão e espessura do revestimento superficial, são realizados em nosso próprio laboratório para garantir um desempenho consistente em todos os lotes de produção. Cada unidade passa por três ciclos de compressão de curso completo com registro da curva de rigidez antes do envio.

Com essas características de projeto, os suportes de mola da usina mantêm a elevação predeterminada dos sistemas de tubulação sob condições combinadas de expansão térmica linear e vibração contínua, reduzindo a probabilidade de paradas não planejadas.

Vantagens de engenharia

No projeto de tubulações de usinas de energia, em comparação com suportes puramente rígidos ou fixação por braçadeira de tubo, as soluções de suporte elástico proporcionam melhorias diretas no controle de tensão, proteção de equipamentos e adaptabilidade de instalação. O valor de engenharia dos suportes de molas para usinas de energia se reflete nos seguintes aspectos:

Compensação eficaz de deslocamento térmico: Os suportes rígidos não podem absorver a expansão térmica da tubulação, muitas vezes levando ao emperramento do sistema de tubulação, ao levantamento do suporte ou à sobrecarga. Suspensores/suportes elásticos transportam carga linearmente ou constantemente à medida que a tubulação se desloca, mantendo os níveis de tensão dentro dos limites permitidos especificados por códigos como ASME B31.1.

Impulso e momento reduzidos nas interfaces do equipamento principal: Os coletores da caldeira e as entradas de vapor da turbina são extremamente sensíveis a forças e momentos. Após o ajuste com suportes/suspensões de mola, o empuxo da interface é significativamente reduzido, evitando rachaduras na solda e vazamentos no flange. Esta é uma medida crítica para estender os intervalos de manutenção das carcaças das turbinas, válvulas principais de vapor e outros equipamentos.

Supressão de transmissão de vibração: As tubulações de usinas de energia são propensas a vibrações sob vapor de alta velocidade ou condições de fluxo bifásico. Os sistemas de suporte de mola ajustam a rigidez do suporte para uma faixa ideal por meio de elementos elásticos e, quando combinados com amortecedores, dissipam efetivamente a energia da vibração para evitar a fadiga estrutural.

Tolerância generosa de instalação no local: Suspensores/suportes de mola permitem ajuste fino dentro de uma determinada faixa de altura, compensando desvios em fundações civis e instalação de tubulações em estado frio. As unidades de mola de força constante são frequentemente equipadas com dispositivos de ajuste auxiliares hidráulicos ou de parafuso para alinhamento preciso no local.

Operação de longo prazo e anti-relaxamento: Apresentando design de mola anti-relaxamento e tratamentos de superfície resistentes à corrosão (galvanização por imersão a quente, Dacromet, etc.), a degradação da força de suporte é mínima. Mais de 70% dos nossos pedidos de acompanhamento de projetos no exterior vêm de clientes recorrentes, o que, até certo ponto, reflete a confiabilidade de longo prazo dos nossos produtos de suporte.

Aplicações de produtos

Os suportes de mola para usinas de energia são instalados principalmente em posições críticas na circulação de vapor-água de usinas de energia e em sistemas de gases de combustão de alta temperatura. Combinados com amortecedores, escoras rígidas e outros componentes, eles formam um sistema completo de retenção flexível de dutos.

Área da caldeira: Utilizada em tubulações principais de vapor, tubulações de reaquecimento quente e frio, dutos de saída de superaquecedores, etc. Absorve o deslocamento térmico vertical e horizontal do corpo da caldeira e das tubulações de conexão, evita tensão excessiva nas conexões do bico coletor e reduz o risco de rachaduras na solda.

Área da turbina: Instalada nas tubulações de vapor principais, tubulações de vapor de reaquecimento de alta temperatura e tubulações de desvio de alta pressão. Através de um suporte preciso, limita as forças e momentos transmitidos às interfaces da turbina, garante a precisão do alinhamento do eixo e reduz o impacto da vibração nas carcaças da turbina.

Sistema de água de alimentação de alta pressão: Em tubulações de água de alimentação de alta pressão e tubulações de água de atemperação, suportes/suportes de mola suportam tubulações de serviço pesado enquanto se adaptam às mudanças de temperatura, mantêm a inclinação da tubulação e evitam problemas de cavitação ou golpe de aríete causados ​​por deslocamento restrito.

Sistema de gases de combustão e dessulfuração/desnitrificação: Para dutos de ar/gás de combustão de grande diâmetro, dutos de entrada/saída GGH e dutos de conexão de torre de dessulfurização. Essas estruturas de paredes finas sofrem uma expansão térmica significativa. Os suportes de mola compensam esse deslocamento, reduzem a tensão na conexão do flange e trabalham em conjunto com juntas de dilatação para proteger todo o sistema de gases de combustão.

Ilha Convencional de Energia Nuclear: Utilizada no vapor principal do circuito secundário, água de alimentação principal e outras tubulações. Atende aos requisitos de controle de consistência de energia nuclear e fornece certificados completos de qualidade de materiais e relatórios de qualificação de funções de suporte.

Garantia de qualidade e capacidades de fábrica

Nossa fábrica na província de Jiangsu está equipada com linhas de produção de foles totalmente automáticas, sistemas de corte e soldagem CNC e uma equipe certificada de testes não destrutivos (NDT). Desde a entrada do fio de mola bruto até a entrega do produto acabado, os suportes de mola da usina passam por um controle rigoroso nos seguintes pontos de verificação: verificação dos números de calor da matéria-prima e relatórios físicos/químicos, dureza e inspeção metalográfica após o tratamento térmico da mola, teste de rigidez de curso completo de produtos acabados e espessura do revestimento superficial e testes de adesão.

Nosso sistema de gestão de qualidade é certificado pela ISO 9001:2015 e todos os produtos atendem aos padrões internacionais, incluindo ASME, CE e API. A documentação completa de aceitação pode ser fornecida de acordo com os requisitos do projeto.

Suporte e serviços de engenharia

Com base em nossa experiência no fornecimento de equipamentos para tubulações para mais de 45 países em todo o mundo, oferecemos seleção abrangente, instalação e suporte técnico de longo prazo para cada lote de suportes de mola para usinas de energia:

▶  Cálculo de seleção: Receba relatórios de análise de tensão da tubulação e recomende tipos apropriados de suporte/suspensor, constantes de mola e alturas de instalação.

▶  Resposta rápida: consultas técnicas e cotações de pré-venda são respondidas em um dia útil.

▶  Supervisão e testemunho no local: suporte ao testemunho no local do cliente ou de terceiros sobre processos de teste.

▶  Orientação de instalação e comissionamento: forneça manuais de instalação detalhados e recomendações de ajuste de estado frio, com assistência remota por vídeo disponível quando necessário.

▶  Serviço de peças sobressalentes: retenha registros de calibração de mola para cada lote de produção, permitindo o fornecimento rápido de conjuntos de molas de reposição.

Para discussões sobre soluções de configuração do Power Plant Spring Support para projetos específicos ou para obter referências de projetos relevantes, entre em contato com nossa equipe técnica de vendas. Forneceremos planilhas detalhadas de cálculo de deslocamento de carga e layouts recomendados com base nas condições reais de trabalho, em vez de apenas uma lista de modelos padrão, ajudando você a controlar os custos gerais de aquisição e, ao mesmo tempo, garantindo a operação segura da tubulação.
