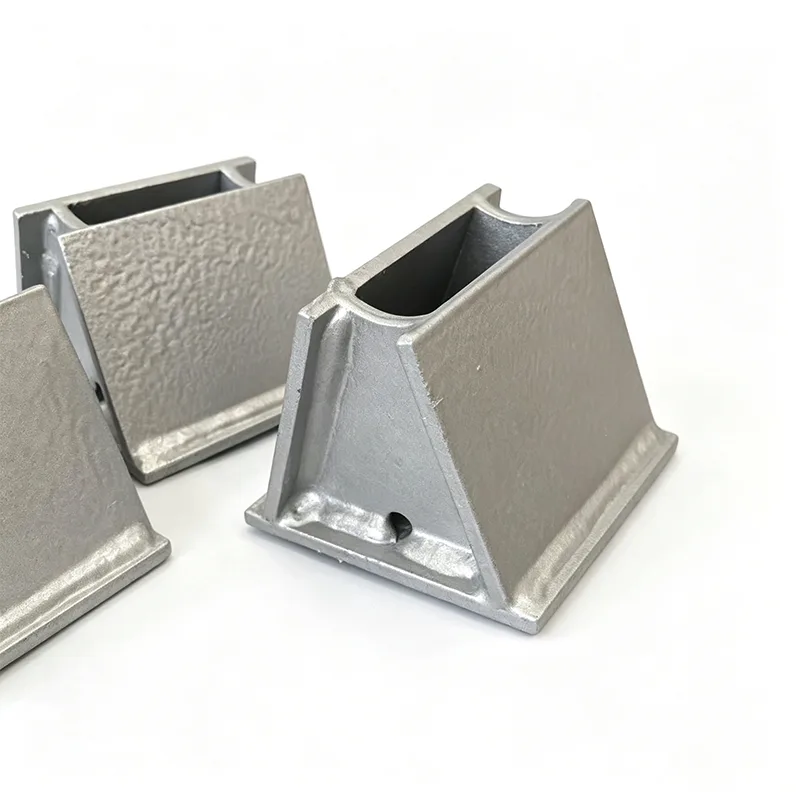

Suporte para sapatas de tubo com altura ajustável

No papel, a elevação da tubulação é um número fixo. No local, raramente é. Colunas de aço assentam. As fundações mudam ligeiramente. O Spring suporta compressão maior ou menor do que o modelo de tensão previsto. Quando o tubo termina 10 mm acima ou 15 mm abaixo do bocal de sucção da bomba ou do flange do compressor, forçar a conexão no lugar impõe cargas no bocal que o equipamento nunca foi projetado para suportar. A maneira mais simples de acertar a elevação – e mantê-la correta – é uma sapata que você pode ajustar.

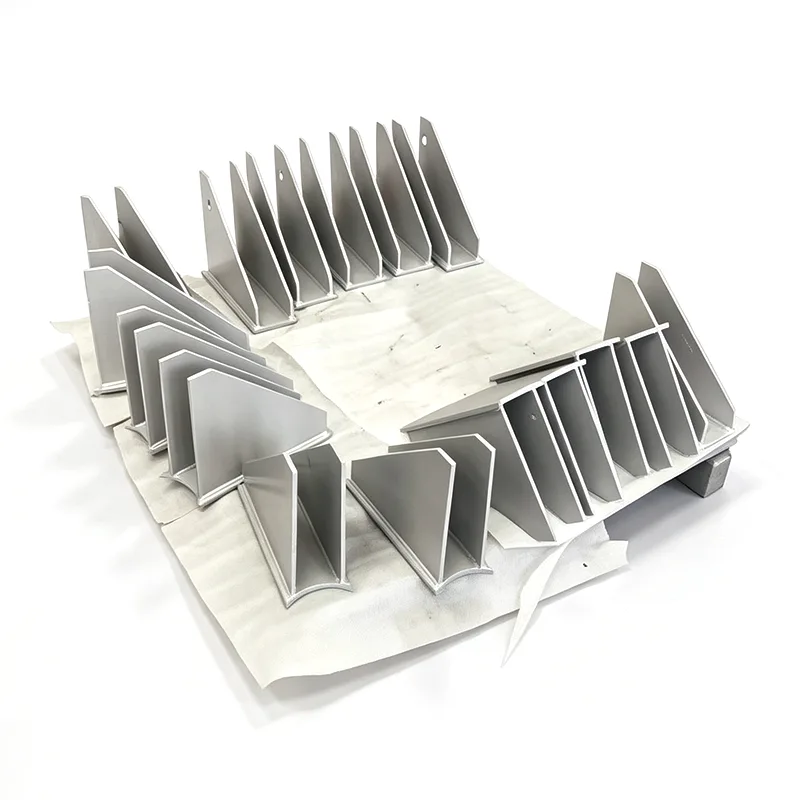

Temos fabricado suporte para sapatas de tubo com altura ajustável em nossa fábrica de Jiangsu desde 2012. O projeto em si não é complicado, mas fazer com que ele mantenha a posição de forma confiável sob peso morto, movimento térmico e vibração é. Nossas sapatas ajustáveis ​​estão fazendo isso agora mesmo em coletores de vapor no Sudeste Asiático, em linhas de água gelada no Oriente Médio e em racks de tubos de GNL na América do Norte.

Como funciona o ajuste – e por que ele permanece no mesmo lugar

O núcleo do conjunto é uma haste roscada que passa entre o suporte do tubo e a placa de base. Girar a porca de ajuste aumenta ou abaixa o tubo em incrementos finos. Uma vez definida a elevação, dois mecanismos de travamento independentes entram em ação:

Uma contraporca pesada apertada contra o corpo principal, evitando deformação sob carga vertical.

Em tamanhos maiores, um parafuso de trava secundário ou colar dividido que bloqueia mecanicamente a rotação, mesmo sob vibração sustentada de compressores alternativos ou linhas de gás de alto fluxo.

Cada sapato é testado em fábrica para carga de 1,5 vezes sua capacidade nominal antes do envio. Os componentes roscados são usinados a partir de uma barra redonda - e não cortados de uma haste roscada - de modo que as roscas de suporte de carga tenham perfil completo e estejam livres dos elevadores de tensão que podem quebrar um pino padrão sob flexão.

Materiais que correspondem ao seu serviço

As sapatas ajustáveis ​​padrão são fabricadas em aço carbono, com galvanização por imersão a quente como proteção padrão contra corrosão. Para ambientes corrosivos ou de lavagem, fornecemos versões totalmente em aço inoxidável em 304L ou 316L. As superfícies da rosca são revestidas com um composto anti-gripagem durante a montagem para evitar gripagem – isso é importante porque uma porca de ajuste que não pode ser girada no local não é mais ajustável.

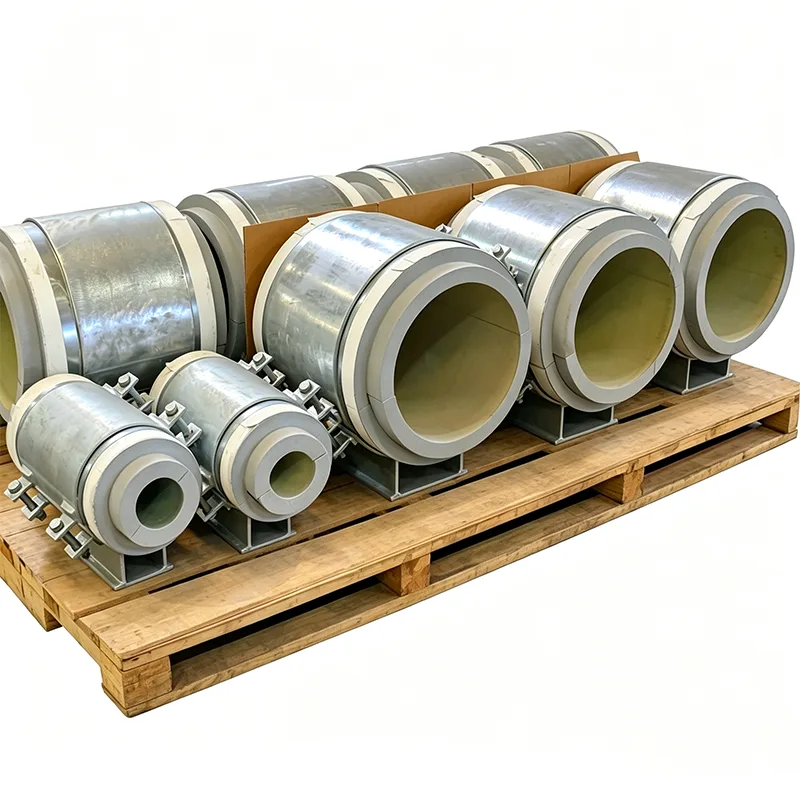

Quando o suporte para sapatas de tubo com altura ajustável está quente ou frio, integramos um bloco de isolamento de suporte (PIR ou vidro celular) entre o suporte do tubo e a haste de suporte. O isolamento é dimensionado para corresponder à espessura do isolamento do tubo e o caminho da barreira de vapor permanece contínuo – sem pontos frios, sem condensação.

Onde as sapatas ajustáveis ​​fazem a diferença

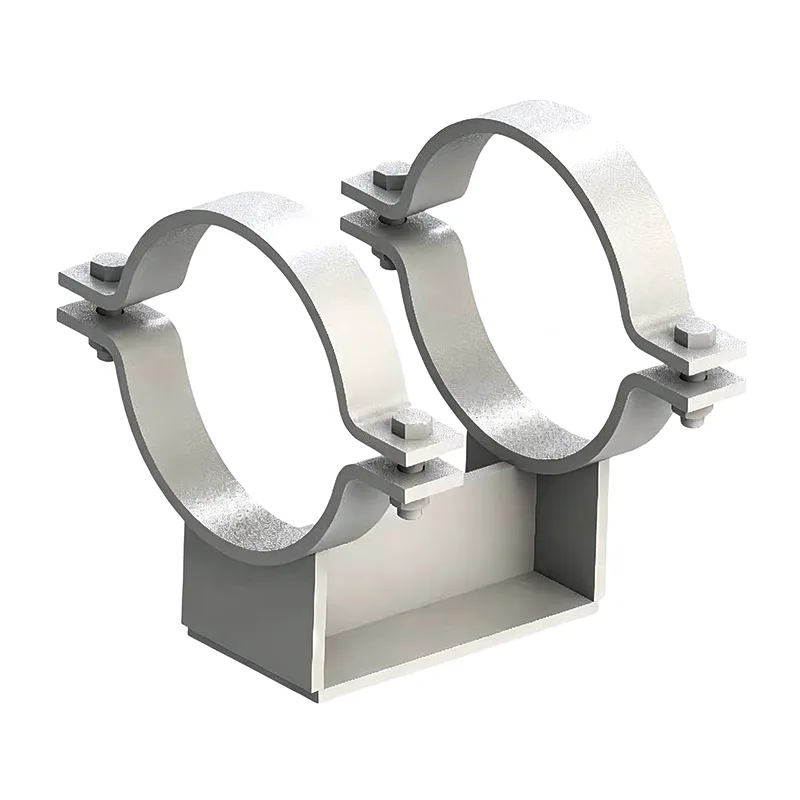

Tubulação de sucção e descarga da bomba e do compressor, onde as cargas dos bicos devem permanecer dentro do envelope permitido pelo fabricante.

Suportes de rack de tubos em áreas sujeitas a assentamentos no solo ou geadas.

Linhas que necessitam de uma inclinação precisa para drenagem ou fluxo de processo, como tubulação de purga de caldeira ou linhas de gás combustível.

Sistemas apoiados por molas onde a posição fria necessita de ajuste fino após transferência de carga de suportes temporários.

Retrofits e tie-ins, onde a elevação da tubulação existente não corresponde exatamente ao novo roteamento.

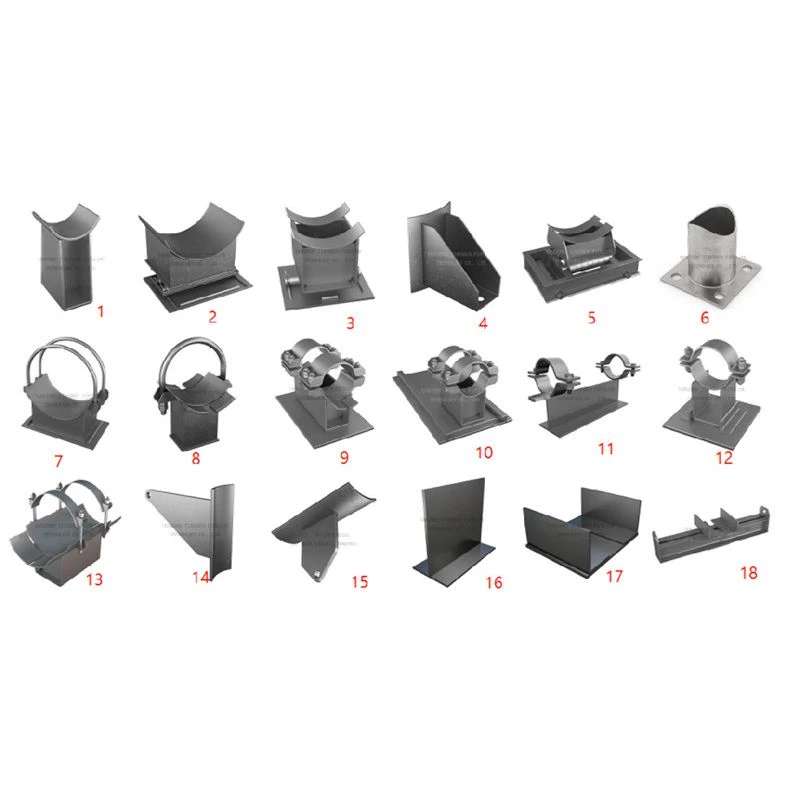

A maioria dos suportes ajustáveis ​​no mercado são itens de catálogo com viagens limitadas ou peças totalmente personalizadas com longos prazos de entrega. Ficamos no meio: podemos pegar um projeto padrão e modificar a faixa de altura, as dimensões da placa de base ou a espessura do isolamento de acordo com a especificação do seu projeto - geralmente dentro do mesmo prazo de entrega de uma sapata fixa. Nossa equipe de engenharia trabalha diretamente a partir de sua lista de isometria e suporte, e irá perguntar sobre a carga do hidroteste, a temperatura de projeto e o movimento esperado antes de finalizarmos um desenho. Esse nível de verificação é o que transforma uma simples sapata ajustável em um suporte que você não precisa revisitar durante o comissionamento.

Perguntas frequentes

P: Quanto intervalo de ajuste você pode fornecer?

R: Os projetos padrão oferecem deslocamento de ±25 mm a ±100 mm. Faixas maiores são possíveis – diga-nos o que você precisa.

P: A configuração será mantida sob vibração?

R: Sim. Usamos uma contraporca e um recurso mecânico anti-rotação em todos os tamanhos. O conjunto é testado na fábrica para permanecer estável sob carga cíclica.

P: A sapata pode ser ajustada enquanto o tubo está carregado?

R: Pequenos ajustes de corte geralmente podem ser feitos sob peso morto. Para correções maiores, recomendamos aliviar a carga primeiro para proteger as roscas.

P: Vocês oferecem uma versão para tubos isolados frios ou quentes?

R: Sim. Integramos um bloco de isolamento resistente dimensionado de acordo com a espessura do seu isolamento, completo com um caminho de barreira de vapor selado.
