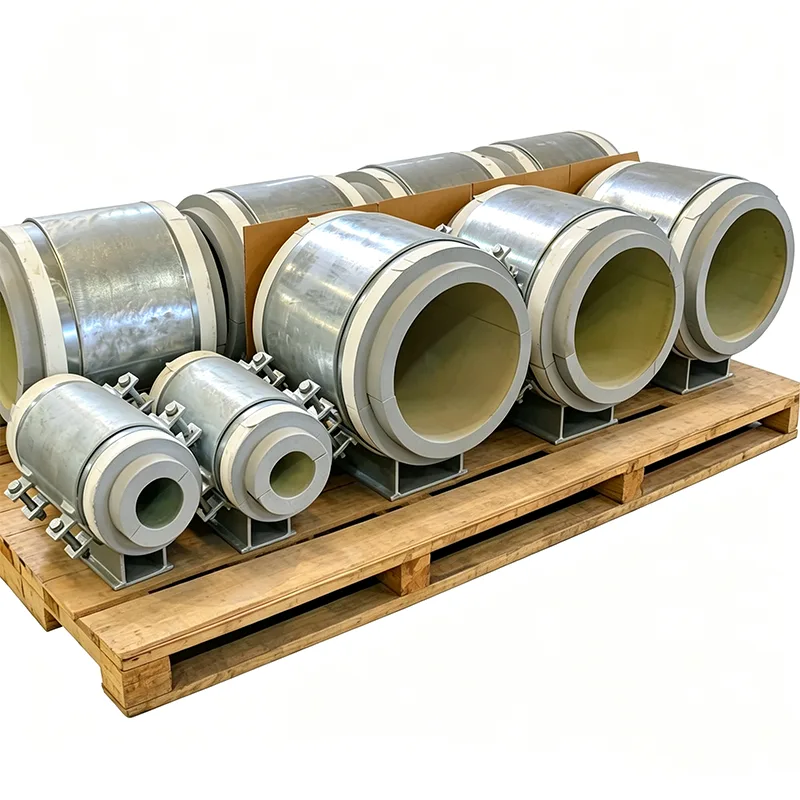

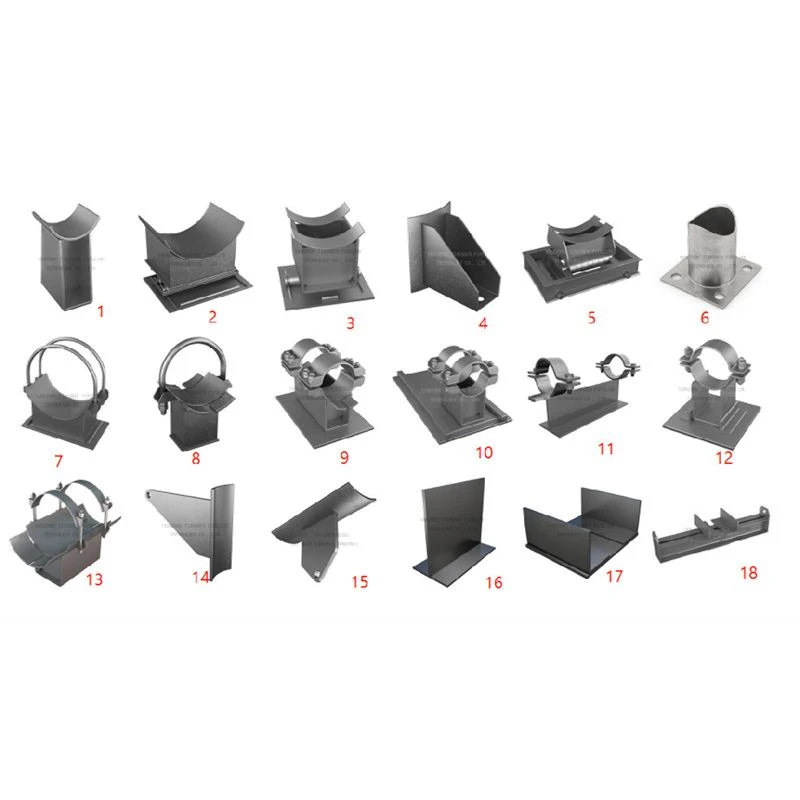

Suportes para tubos isolados com sapata fria

Quando um tubo transporta meios a temperaturas abaixo de zero, cada contato metal-metal com a estrutura de suporte torna-se um curto-circuito térmico. O frio desce pelo aço, resfria a viga de suporte e retira a umidade do ar. O resultado é gelo na estrutura, gotejamento de água e corrosão que pode prejudicar o suporte muito antes de o próprio tubo mostrar qualquer sinal de problema. Uma sapata fria interrompe essa cadeia de eventos na fonte.

Na Yangzhou Tianshun, fabricamos suportes para tubos isolados com sapata fria desde 2012 para terminais de etileno, plantas de refrigeração de amônia, redes de água gelada e áreas de contenção secundária de tanques de GNL. O princípio de funcionamento não mudou: insira um bloco termicamente resistente, mas estruturalmente rígido, entre o tubo frio e o aço quente. O desafio da engenharia – e a diferença entre uma sapata fria que funciona durante cinco anos e outra que resiste durante três décadas – está na forma como esse bloco é contido, vedado e adaptado às condições específicas de serviço a frio.

Como uma sapata fria interrompe o caminho térmico

Um tubo frio fica dentro de um suporte de metal contornado, mas não toca diretamente o aço do suporte. Em vez disso, um bloco de isolamento de alta densidade suporta o peso do tubo. Esse bloco é escolhido não apenas pela sua condutividade térmica, mas também pela sua resistência à compressão na temperatura operacional mais baixa. Para a maioria das aplicações até -196°C, usamos vidro celular ou PIR de alta densidade. O bloco é usinado para se ajustar ao diâmetro externo do tubo em uma face e à placa de base da sapata na outra, garantindo contato total com a superfície e sem carga pontual.

As paredes laterais dos suportes de tubo isolados com sapata fria envolvem o bloco de isolamento em todos os quatro lados. Isto faz duas coisas: evita que o bloco se desloque sob o movimento lateral do tubo e protege o isolamento contra danos mecânicos. A placa de base de aço abaixo do bloco é o único caminho de carga para a estrutura e, como o bloco é uma camada sólida contínua, não há caminho de condução direto do metal para o tubo – a ponte fria está quebrada.

Mantendo a umidade do lado de fora por um longo período

Em um tubo frio, qualquer lacuna na barreira de vapor torna-se um ponto de condensação. A água se acumula, congela e se expande, eventualmente destruindo o isolamento por dentro. Nosso design de sapata fria aborda isso de três maneiras:

O bloco de isolamento em si é de célula fechada, oferecendo baixíssima permeabilidade ao vapor de água, mesmo se a capa externa estiver danificada.

Fornecemos um perfil de revestimento metálico contínuo ao redor do corpo do calçado. A barreira de vapor aplicada no local no isolamento do tubo pode ser selada diretamente nesta capa com adesivo ou fita, criando um envelope ininterrupto.

Para instalações externas ou áreas de lavagem, aplicamos um cordão de selante flexível entre a parede lateral da sapata e a camisa de isolamento do tubo na interface, adicionando uma barreira secundária contra umidade.

Materiais que permanecem resistentes em baixas temperaturas

As peças estruturais de aço de uma sapata fria não devem tornar-se quebradiças quando frias. O aço carbono estrutural padrão perde resistência ao entalhe bem acima do congelamento. Para corpos de sapatas frias e placas de base, usamos:

Aço carbono de baixa temperatura (ASTM A350 LF2 ou equivalente) para serviços até -46°C.

Aço inoxidável austenítico (304L, 316L) para aplicações criogênicas até -196°C, onde o aço carbono seria frágil.

Todo o aço de suporte vem com valores de teste de impacto Charpy na temperatura mínima de projeto no certificado EN 10204 Tipo 3.1. Os parafusos são A320 L7 ou inoxidável, selecionados para combinar com o material do corpo.

Acomodando o encolhimento a frio

Um cano frio se contrai. Uma linha de aço inoxidável de 20 metros de resfriamento da temperatura ambiente até -162°C encolhe em mais de 30 milímetros. Se a sapata fria for fixada rigidamente à estrutura, esse movimento será transferido para a parede do tubo como tensão axial. Lidamos com isso integrando uma placa deslizante de baixo atrito na base da sapata fria. Uma chapa de aço inoxidável polido é colada na parte inferior do bloco de isolamento ou na parte superior da placa de base, e uma almofada impregnada de PTFE ou grafite é fixada na superfície oposta. A sapata pode então deslizar com o tubo enquanto mantém a ruptura térmica. A superfície deslizante é dimensionada para acomodar toda a faixa de deslocamento do frio ao ambiente com uma margem de segurança.

O que vem com seu pedido de sapato frio

Cada suporte de tubo isolado de sapata fria que enviamos é respaldado por um pacote de documentação que atende aos requisitos de inspeção EPC:

EN 10204 Tipo 3.1 para todas as peças de aço, com relatórios de testes de impacto em baixa temperatura.

Folhas de dados do bloco de isolamento mostrando condutividade térmica e resistência à compressão na temperatura fria de projeto.

Relatórios dimensionais confirmando a espessura do bloco, deslocamento da sapata (se houver) e dimensões da placa base.

Coeficiente da placa deslizante dos certificados de teste de atrito, quando aplicável.

Aplicações

Suportes de tubulação de GNL e GNL em terminais e plantas de liquefação

Linhas de armazenamento e transferência de etileno, propileno e amônia líquida

Racks para tubos de água gelada e salmoura em data centers e resfriamento distrital

Linhas de refrigeração em instalações de processamento de alimentos e armazenamento refrigerado

Galerias de tubos criogênicos em unidades de separação de ar

Por que Tianshun para sapatos frios?

Uma sapata fria é um componente pequeno com um impacto descomunal. Se falhar, todo o sistema de isolamento fica comprometido e o gelo resultante pode sobrecarregar os racks de tubos. Nossos engenheiros não escolhem um bloco padrão e esperam que ele se encaixe — eles verificam o tamanho do tubo, a especificação de isolamento, a temperatura de projeto e as cargas estruturais e, em seguida, configuram uma sapata que mantém o envelope de isolamento sem comprometer. Mais de 70% dos nossos clientes fazem pedidos repetidos, porque sabem que os calçados frios que receberão terão o desempenho exatamente igual ao calculado do primeiro ao último resfriamento.

Perguntas frequentes

P: Qual é a temperatura mais baixa que seus sapatos frios podem suportar?

R: Até -196°C para GNL e nitrogênio líquido. Para hélio líquido utilizamos materiais especializados — entre em contato com nossa equipe.

P: Você pode corresponder às nossas especificações de isolamento e detalhes de barreira de vapor existentes?

R: Sim. Usinamos o bloco de isolamento de acordo com o diâmetro externo do tubo e a espessura do isolamento, e podemos configurar a interface de vedação da camisa de acordo com o seu tipo de revestimento.

P: Preciso instalar uma placa deslizante separada ou ela está embutida na sapata?

R: Podemos integrar a placa deslizante durante a fabricação. Você obtém uma única montagem que lida com ruptura térmica e movimento axial.

P: Como evitar a formação de gelo nas partes metálicas do sapato?

R: As superfícies de aço frio são isoladas do ar ambiente pelo isolamento e revestimento aplicados no local que correm continuamente sobre o corpo do calçado. Fornecemos os perfis de vedação; a equipe do local sela as bordas.
