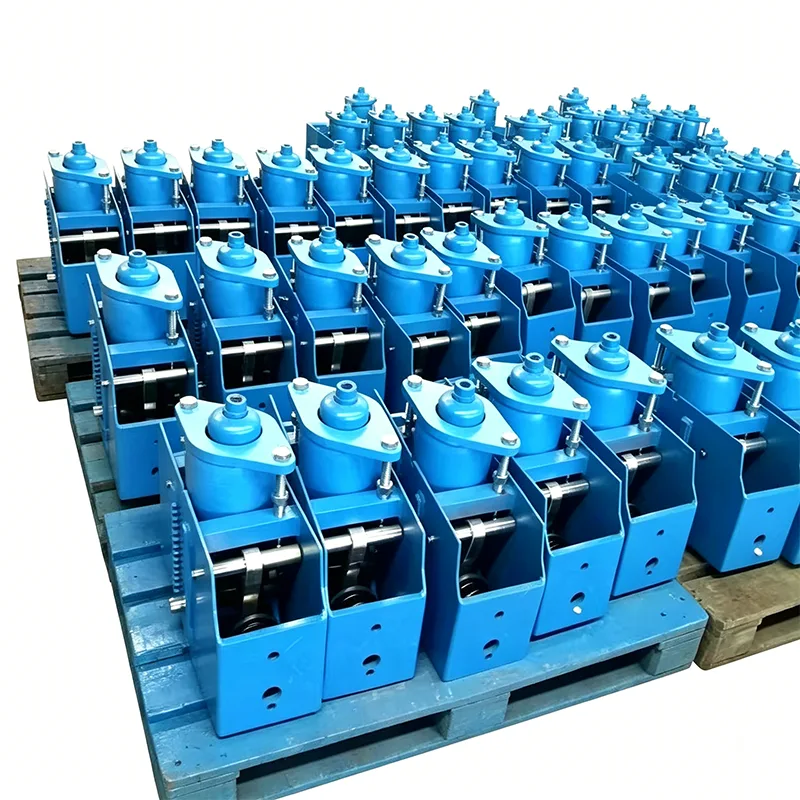

Suporte Horizontal de Mola Constante

Em muitas instalações industriais, o espaço limitado acima das tubulações torna impossível a instalação de suportes verticais de mola constante. Enquanto isso, alguns dutos exigem suporte lateral ou inferior, e os métodos de suporte tradicionais lutam para atender aos requisitos de força constante sob grandes deslocamentos. O Suporte Horizontal de Mola Constante é um produto dedicado projetado especificamente para resolver esses problemas. É instalado horizontalmente abaixo ou ao lado das tubulações, proporcionando força de suporte estável durante todo o curso de trabalho com taxa de variação de carga controlada em 5%.

Princípio de funcionamento e características estruturais

O suporte horizontal de mola constante opera com base no princípio do equilíbrio de momentos. Quando a tubulação sofre deslocamento vertical, a força elástica da mola é convertida em uma força de saída constante através de uma ligação de precisão e mecanismo de came. Ao contrário dos suportes verticais, seu conjunto de molas é disposto horizontalmente, resultando em um centro de gravidade mais baixo e uma operação mais estável, tornando-o particularmente adequado para sistemas de dutos de grande carga e grande deslocamento.

O suporte de mola constante horizontal padrão adota uma estrutura de estrutura soldada integrada, com componentes principais incluindo:

▶  Conjunto de mola helicoidal cilíndrica disposta horizontalmente

▶  Sistema de ligação de equilíbrio de momento de alta precisão

▶  Mecanismo de ajuste de carga montado na lateral

▶  Dispositivo de limite de curso duplo

▶  Indicador visual de deslocamento

▶  Base de montagem inferior

Especificações Técnicas do Produto

Comparação com suportes verticais de mola constante

Parâmetros de especificação da série completa

Fornecemos 6 séries padrão de suportes horizontais de mola constante, cobrindo a grande maioria dos requisitos de aplicações industriais:

Todos os produtos estão em conformidade com os padrões GB/T 17116.2-2018, ANSI/ASME B31.1 e DIN 2545.

Principais vantagens de desempenho

▶  Capacidade de carga ultra-alta: oferece uma força de suporte máxima de 1000kN para atender aos requisitos de grandes tubulações e equipamentos

▶  Alta estabilidade operacional: o arranjo horizontal com baixo centro de gravidade proporciona excelente desempenho sísmico, capaz de resistir a terremotos de magnitude 8

▶  Manutenção segura e conveniente: o ajuste lateral e a inspeção eliminam a necessidade de trabalhos de escalada, reduzindo os riscos de segurança

▶  Forte adaptabilidade de instalação: pode ser instalado em vigas de concreto, estruturas de aço ou fundações de equipamentos

▶  Ampla faixa de ajuste de carga: permite ajuste no local dentro de ±15% da carga nominal

▶  Design totalmente vedado: evita efetivamente que poeira, água da chuva e meios corrosivos entrem nos mecanismos internos

Campos de aplicação típicos

Os suportes horizontais de mola constante são amplamente utilizados nos seguintes cenários industriais:

▶  Dutos principais de vapor e vapor de reaquecimento em grandes usinas termelétricas

▶  Dutos de unidades de hidrocraqueamento e craqueamento catalítico fluido em refinarias de petróleo

▶  Dutos de entrada e saída de tanques de armazenamento em grandes terminais de GNL

▶  Dutos de ar quente de alto-forno e gasodutos conversores em usinas siderúrgicas

▶  Sistemas convencionais de dutos de vapor em ilhas em usinas nucleares

▶  Tubulações de água quente de alta temperatura e grande diâmetro para aquecimento central urbano

Fabricação e garantia de qualidade

Com 14 anos de experiência na fabricação de suportes de mola constante, a Yangzhou Tianshun Pipeline aplicou com sucesso seus suportes horizontais de mola constante em mais de 350 projetos industriais em todo o mundo. Todos os produtos passam por rigorosos procedimentos de controle de qualidade:

▶  Controle de matéria-prima: todo o aço para molas é proveniente da Baosteel e Angang, com cada lote submetido a análise espectral e testes de propriedades mecânicas

▶  Usinagem de precisão: os principais componentes são fabricados usando centros de usinagem CNC, alcançando precisão dimensional de grau IT7

▶  Teste de mola: cada mola passa por 3 testes completos de compressão e 100.000 ciclos de fadiga

▶  Comissionamento completo da máquina: cada unidade passa por testes de desempenho de força constante de curso completo antes do envio para garantir uma taxa de variação de carga ≤5%

▶  Inspeção de terceiros: podem ser fornecidos relatórios de inspeção de instituições de autoridade internacional, como SGS, BV e TUV

Nosso sistema de gestão de qualidade é certificado pela ISO 9001:2015, e nossos produtos obtiveram certificações CE e API.

Suporte de serviço exclusivo

▶  Pesquisa gratuita no local e análise de estresse do pipeline

▶  Design personalizado para espaços de instalação especiais

▶  Engenheiros profissionais fornecem orientação de instalação e comissionamento no local

▶  Período de garantia de 12 meses com reparo ou substituição gratuita durante o período de garantia

▶  Suporte técnico vitalício e fornecimento de peças de reposição

Para informações mais detalhadas sobre o Suporte Horizontal de Mola Constante ou seleção técnica para seu projeto, entre em contato com nossa equipe comercial.

Perguntas frequentes (FAQ)

P: Os suportes horizontais de mola constante podem ser instalados em estruturas de aço?

R: Sim. Fornecemos múltiplas formas de base de montagem para adaptação a fundações de concreto, vigas de estruturas metálicas e plataformas de equipamentos. Para modelos de grande carga, forneceremos recomendações de projeto de fundação para garantir que a resistência da instalação atenda aos requisitos.

P: O seu suporte horizontal de mola constante pode ser usado em ambientes de baixa temperatura?

R: Sim. Oferecemos modelos especiais de baixa temperatura que adotam materiais de aço inoxidável 304 ou 316L e passaram em testes de impacto em baixa temperatura. Eles podem operar normalmente em temperaturas tão baixas quanto -196°C e são adequados para sistemas de dutos criogênicos, como GNL e etileno.

P: Qual é o prazo de entrega de seus produtos?

R: O prazo de entrega para modelos padrão é de 30 a 45 dias e para modelos personalizados é de 45 a 60 dias, dependendo da complexidade. Para pedidos urgentes, podemos providenciar uma produção rápida com o menor prazo de entrega de 20 dias.
