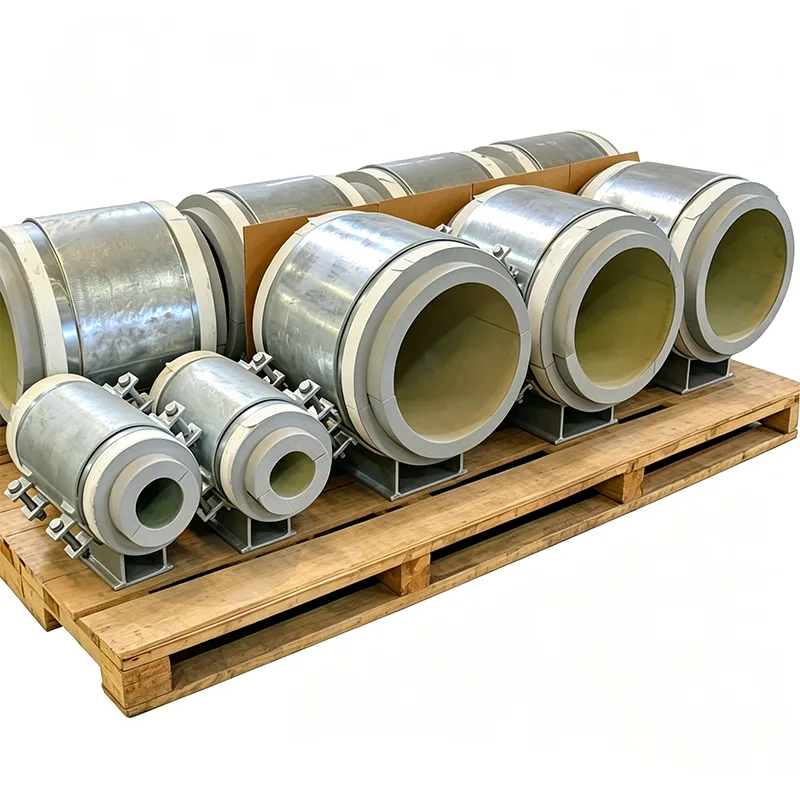

Suportes para tubos pré-isolados montados na base

O isolamento fabricado em campo ao redor dos suportes dos tubos cria pontos fracos em qualquer sistema pré-isolado. Os suportes para tubos pré-isolados montados na base da Yangzhou Tianshun chegam como uma única unidade construída de fábrica com um bloco de isolamento totalmente encapsulado, barreira de vapor integrada e placas deslizantes opcionais - reduzindo o trabalho no local, eliminando pontes térmicas e acelerando a instalação. Solicite um orçamento, envie suas especificações de isolamento ou discuta os requisitos do seu projeto.

Num projecto de tubagem pré-isolada – aquecimento urbano, redes de arrefecimento ou linhas industriais quentes e frias – o sistema de isolamento é tão forte quanto o seu ponto mais fraco. Os locais de apoio costumam ser esse ponto fraco. A fabricação de isolamento em campo ao redor de uma sapata de tubo, o corte do material do bloco no tamanho certo e a vedação da barreira de vapor em posições inadequadas levam tempo, dependem muito da habilidade do instalador e são difíceis de inspecionar adequadamente depois que o revestimento é colocado.

Os suportes para tubos pré-isolados montados na base eliminam esse trabalho no local. O bloco de isolamento de suporte de carga é colado de fábrica dentro do corpo de suporte metálico e selado dentro de uma camisa contínua antes de sair de nossa fábrica. O conjunto chega ao local como uma unidade única e pronta para instalação: aparafuse-o à fundação ou estrutura de aço, coloque o tubo e conecte o isolamento do tubo adjacente diretamente ao colar de vedação embutido no suporte. Fabricamos esses suportes em nossas instalações em Yangzhou desde 2012, para projetos onde consistência, velocidade e desempenho de isolamento a longo prazo não são negociáveis.

O que você obtém em uma montagem de fábrica

Cada suporte de tubo pré-isolado montado na base consiste em três camadas integradas:

Uma placa de base de aço rígida com furos pré-perfurados para parafusos de ancoragem, dimensionada de acordo com sua carga estrutural e requisitos sísmicos.

Um bloco de isolamento de alta densidade, escolhido para a temperatura de operação, totalmente capturado dentro do corpo metálico. Para serviços quentes de até 140°C, normalmente usamos poliuretano de alta densidade (PUR) ou poliisocianurato (PIR). Para água gelada e aplicações abaixo de zero, é usado vidro celular de célula fechada ou PIR com classificação de serviço em baixa temperatura.

Um suporte ou sela de tubo que distribui a carga no bloco de isolamento, fixado mecanicamente para evitar rotação ou levantamento. O berço é projetado com um raio correspondente ao diâmetro externo do tubo e inclui um revestimento protetor para evitar danos ao revestimento.

Todo o conjunto metálico é galvanizado por imersão a quente como padrão, com aço inoxidável disponível para ambientes corrosivos. Como o bloco de isolamento é colado sob condições controladas de fábrica, o caminho da carga compressiva é perfeitamente perpendicular e não há espaços de ar que permitiriam a perda de calor por convecção ou a migração de umidade ao longo do tempo.

Sem pontes térmicas, sem vazamentos de vapor

A característica definidora deste suporte é que a placa de base de aço e o suporte do tubo nunca se tocam. O bloco de isolamento suporta todo o peso do tubo e atua como ruptura térmica. Em um tubo frio, isso significa que não há formação de gelo na placa de base ou no aço estrutural abaixo dela. Em uma tubulação quente, significa que nenhum calor é perdido para a fundação.

Para a barreira de vapor, fabricamos o suporte com uma flange de vedação metálica integrada em todo o perímetro. A jaqueta de isolamento do tubo aplicada no local — seja uma folha de metal enrolada em espiral ou uma luva termorretrátil — encosta-se a esse flange e é vedada com adesivo ou fita, criando uma vedação de vapor contínua e inspecionável. Também pré-cortamos o isolamento secundário ao redor do corpo de suporte para que as equipes do local não tenham que modificar os segmentos de isolamento rapidamente.

Quando o movimento precisa acontecer no suporte

Em muitas linhas pré-isoladas, o tubo precisa deslizar através do suporte à medida que se expande e contrai. Podemos integrar uma superfície deslizante de baixo atrito no suporte montado na base sem comprometer o isolamento. Uma chapa de aço inoxidável polido é colada na parte inferior do bloco de isolamento, combinada com uma almofada de PTFE ou grafite na parte superior da placa de base. Todo o conjunto deslizante é fechado dentro do corpo de suporte vedado, de forma que nenhuma poeira ou umidade possa atingir as superfícies deslizantes. A faixa de movimento projetada é calculada para corresponder à análise de tensão do tubo, com uma generosa margem de segurança.

Documentação que corresponde à qualidade do produto

Cada pedido de suporte pré-isolado da Tianshun inclui:

Certificados de material EN 10204 Tipo 3.1 para todos os aços estruturais e parafusos.

Folhas de dados de materiais de isolamento listando condutividade térmica, resistência à compressão e permeabilidade ao vapor de água na temperatura projetada.

Relatórios de inspeção dimensional confirmando a espessura do bloco, as dimensões da placa de base e a altura geral e alinhamento da montagem.

Registros de produção em fábrica mostrando as condições ambientais durante a colagem e a cura, que são críticas para a integridade da adesão a longo prazo.

Aplicações Típicas

Redes urbanas de aquecimento e resfriamento, onde sistemas de tubulação pré-isolados são padrão

Racks de tubos pré-isolados enterrados e acima do solo em plantas industriais

Tubulação criogênica e de GNL, onde uma barreira de vapor selada de fábrica reduz significativamente os atrasos no comissionamento

Instalações alimentícias e farmacêuticas que exigem superfícies de suporte higiênicas e limpáveis

Qualquer projeto onde a redução do trabalho de isolamento no local seja um custo mensurável e um benefício de cronograma

Por que escolher Tianshun para suportes pré-isolados?

Não tratamos o isolamento como algo secundário e não colocamos simplesmente um bloco num sapato normal. Nossa equipe interna de engenharia pega os tamanhos dos tubos, as especificações de isolamento e as cargas estruturais e configura cada suporte para que o bloco de isolamento funcione dentro de sua tensão de compressão permitida, a barreira de vapor possa ser executada pela equipe do local sem improvisação e a placa de base corresponda ao seu arranjo de aço civil ou estrutural. Esta abordagem de design em primeiro lugar, combinada com os nossos 14 anos de experiência e uma taxa de repetição de pedidos acima de 70%, garante que você obtenha um suporte que mantém o calor onde ele pertence e a condensação fora.

Perguntas frequentes

P: O bloco de isolamento pode ser substituído se estiver danificado?

R: Ele é colado e encapsulado, tornando impraticável a substituição em campo. Recomendamos solicitar um conjunto sobressalente para locais críticos. O robusto corpo de aço minimiza o risco de danos durante o manuseio.

P: Que faixa de temperatura esses suportes cobrem?

R: De -196°C a +140°C para combinações padrão PIR/vidro celular. Para temperaturas mais elevadas, podem ser utilizados blocos de silicato de cálcio.

P: Preciso fornecer minha própria placa deslizante?

R: Não. Podemos integrar a placa deslizante durante a fabricação e a superfície deslizante permanece selada dentro do corpo de suporte.

P: Como faço para selar o isolamento do tubo no seu suporte?

R: Fornecemos um colar de vedação de metal ao redor do suporte. Sua equipe local simplesmente coloca a jaqueta de isolamento do tubo até esse colar e sela-a com fita adesiva ou mástique padrão do local.

P: Quais padrões se aplicam?

A: Fabricação de aço conforme MSS SP-58/69. Os blocos de isolamento cumprem com EN 14305 (vidro celular) ou EN 13165 (PUR/PIR). Também podemos cumprir códigos de projetos específicos, como a EN 253 para tubos de aquecimento urbano.
