Suportes para tubos isolados

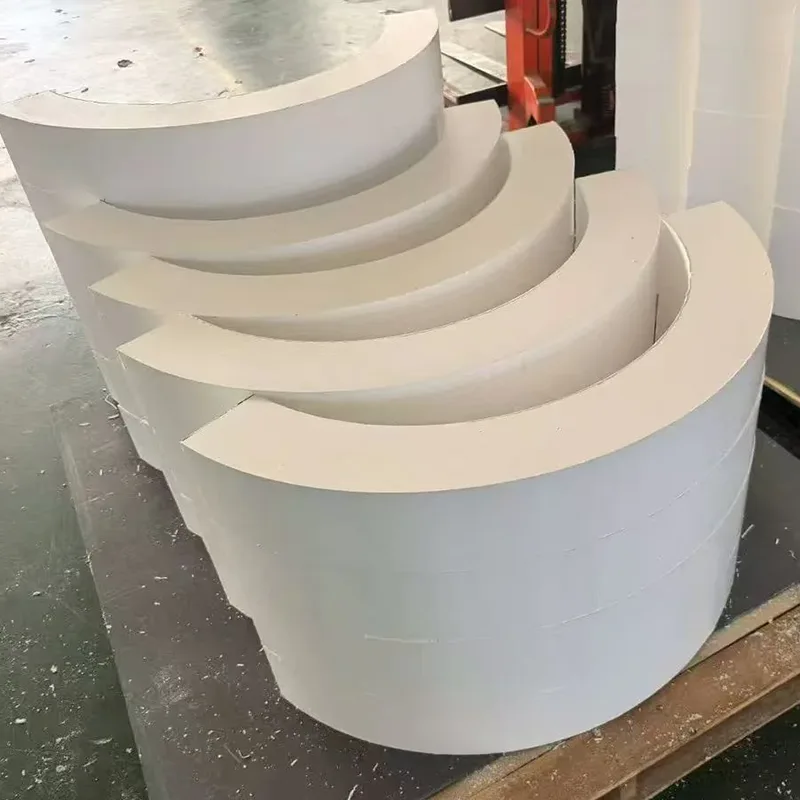

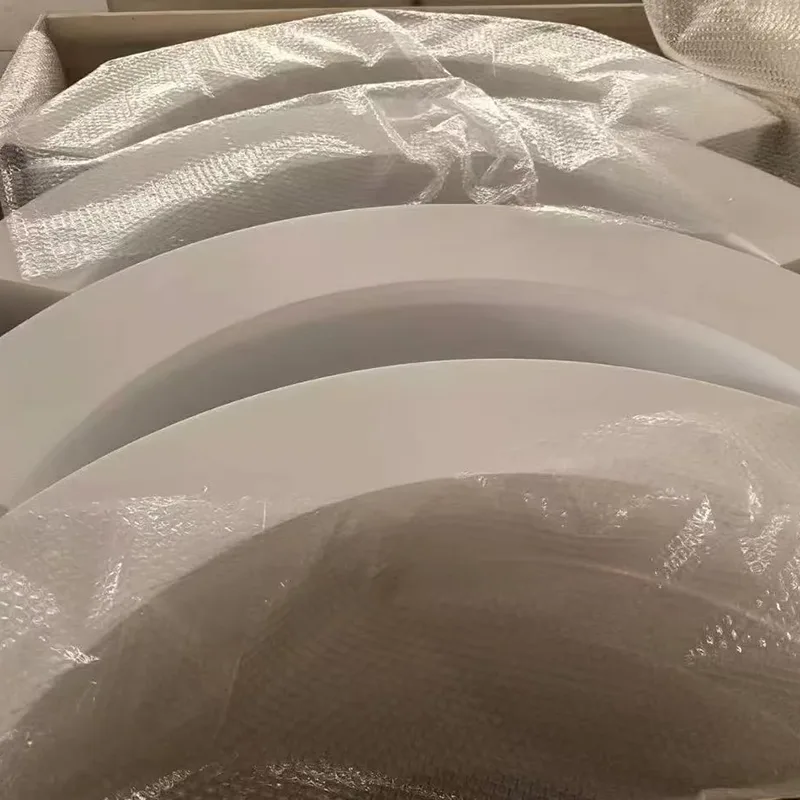

Este é um suporte especialmente projetado para tubulação isolada, projetado para manter o isolamento feito de PTFE usinado com precisão e moldado por compressão. Atualmente existe uma forte demanda por este produto no mercado russo. Na China, a qualidade dos produtos de PTFE varia significativamente, dificultando a obtenção de itens de alta qualidade pelos comerciantes internacionais. Nossa empresa utiliza materiais premium e fabrica suportes em tamanhos que variam de DN20 a DN1200.

Um suporte não isolado em um tubo bem isolado é um buraco no sistema. Em uma linha de água gelada, goteja condensação. Numa linha de vapor, irradia calor. Em um tubo criogênico, ele retira a umidade do ar e o congela. O objetivo de um suporte de tubo isolado é fechar essa lacuna – suportar o peso do tubo, do conteúdo e do isolamento sem criar um curto-circuito térmico entre o tubo e a estrutura.

Yangzhou Tianshun projeta e fabrica suportes de tubos isolados desde 2012 para redes de refrigeração distritais, sistemas industriais de vapor, terminais de GNL e fábricas de processamento de alimentos em todo o mundo. Construímos cada suporte como um conjunto único testado em carga com o bloco de isolamento totalmente integrado, para que você não precise fabricar a ruptura térmica no local.

Como funciona a ruptura térmica

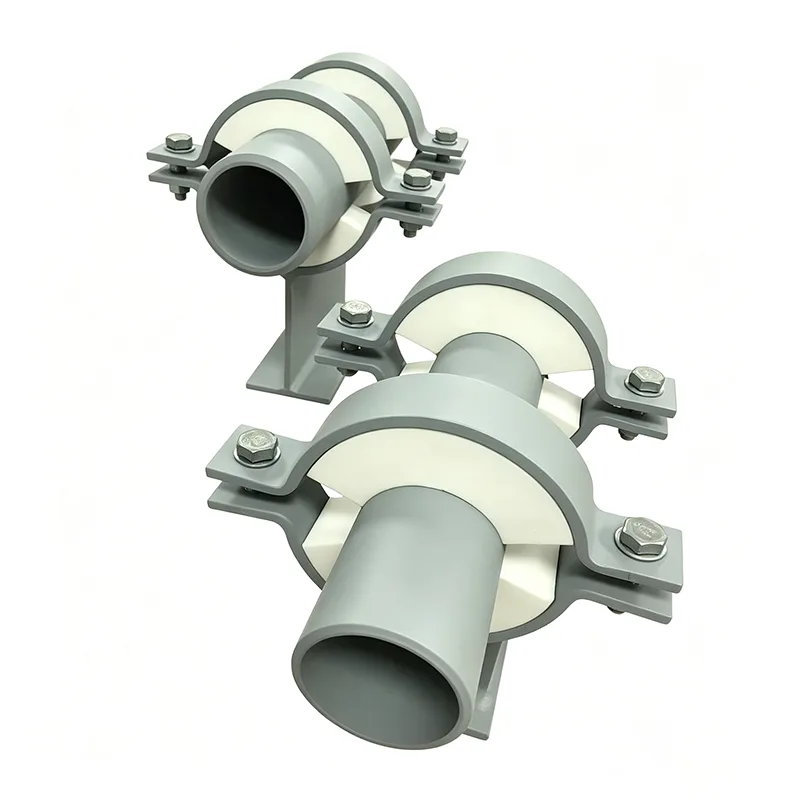

Em uma sapata de tubo padrão, a sela de metal repousa diretamente sobre a placa de base metálica. Calor ou frio conduz diretamente. Num suporte isolado, um bloco de isolamento rígido fica entre as duas partes metálicas. A carga do tubo passa da sela para o isolamento e do isolamento para a placa de base. Em nenhum momento o selim toca a placa de base. O bloco é usinado para corresponder ao diâmetro do tubo em uma face e à base de aço na outra, proporcionando contato total e sem cargas pontuais.

O material do bloco é selecionado para permanecer forte na temperatura projetada. O poliisocianurato de alta densidade (PIR) funciona para linhas de água gelada e glicol. O vidro celular suporta serviço criogênico até -196°C e oferece permeabilidade ao vapor de água quase nula. O silicato de cálcio leva as linhas de vapor e óleo quente até 650°C. A resistência à compressão do bloco é verificada em relação à carga total do teste hidrostático — e não apenas ao peso operacional — para que ele não esmague durante o comissionamento.

Uma barreira de vapor que não para no suporte

Em tubulações frias, a entrada de umidade é a maior ameaça a longo prazo. O vapor de água que penetra no isolamento acabará por condensar, congelar ou corroer a superfície do tubo. Nossos suportes isolados são construídos com um colar de vedação metálico contínuo ao redor do bloco de isolamento. A equipe do local passa a jaqueta de isolamento do tubo até esse colar e a sela com adesivo ou fita adesiva. Sem lacuna. Nenhum patch cortado à mão. Apenas uma vedação de vapor limpa e inspecionável que permanece estanque.

Quando o tubo precisa deslizar, o isolamento permanece no lugar

Muitas linhas isoladas expandem e contraem com a temperatura. Um apoio fixo lutaria contra esse movimento. Integramos uma superfície deslizante de baixo atrito diretamente no conjunto de suporte. Uma chapa de aço inoxidável polido é colada na parte inferior do bloco de isolamento (ou em uma placa de distribuição de carga abaixo dele). Uma almofada impregnada de PTFE ou grafite é colada na parte superior da placa de base. As duas superfícies deslizam uma contra a outra com um coeficiente de atrito suficientemente baixo para que as próprias forças térmicas do tubo possam superá-lo. Toda a interface deslizante fica dentro do corpo de suporte, protegida contra poeira, areia e água, para que permaneça em movimento livre durante toda a vida útil do sistema.

Construído para atender às especificações do seu tubo, não um catálogo

Não escolhemos um suporte isolado de uma prateleira. Cada pedido é configurado para:

Tamanho do tubo e espessura da parede

Material de isolamento e espessura

Temperaturas operacionais e de projeto

Cargas de suporte (peso morto, hidroteste, ocasionais)

Requisitos de movimento (deslizamento axial, âncora fixa, guia lateral)

Exposição ambiental (interior, exterior, costeiro, lavagem, zona de incêndio)

Os componentes de aço são aço carbono galvanizado por imersão a quente como padrão, com aço inoxidável (304L, 316L) disponível para aplicações corrosivas ou higiênicas. Toda soldagem estrutural é realizada por soldadores qualificados sob procedimentos certificados.

Aplicações em todos os setores

Água gelada e resfriamento urbano: Sem condensação, sem gotejamento, sem CUI.

Vapor e água quente: Perda mínima de calor, temperaturas de toque seguras e placas deslizantes que acomodam expansão.

Criogênico e GNL: Blocos de isolamento de vidro celular, corpos de aço inoxidável e sapatas frias que evitam o gelo na estrutura.

Alimentos e produtos farmacêuticos: Aço inoxidável, acabamentos higiênicos, isolamento encapsulado e compatibilidade total com lavagem.

Petróleo e gás: Materiais para serviços ácidos, opções com classificação contra fogo e projetos à prova de vapor para ambientes costeiros e offshore.

Documentação que respalda cada pedido

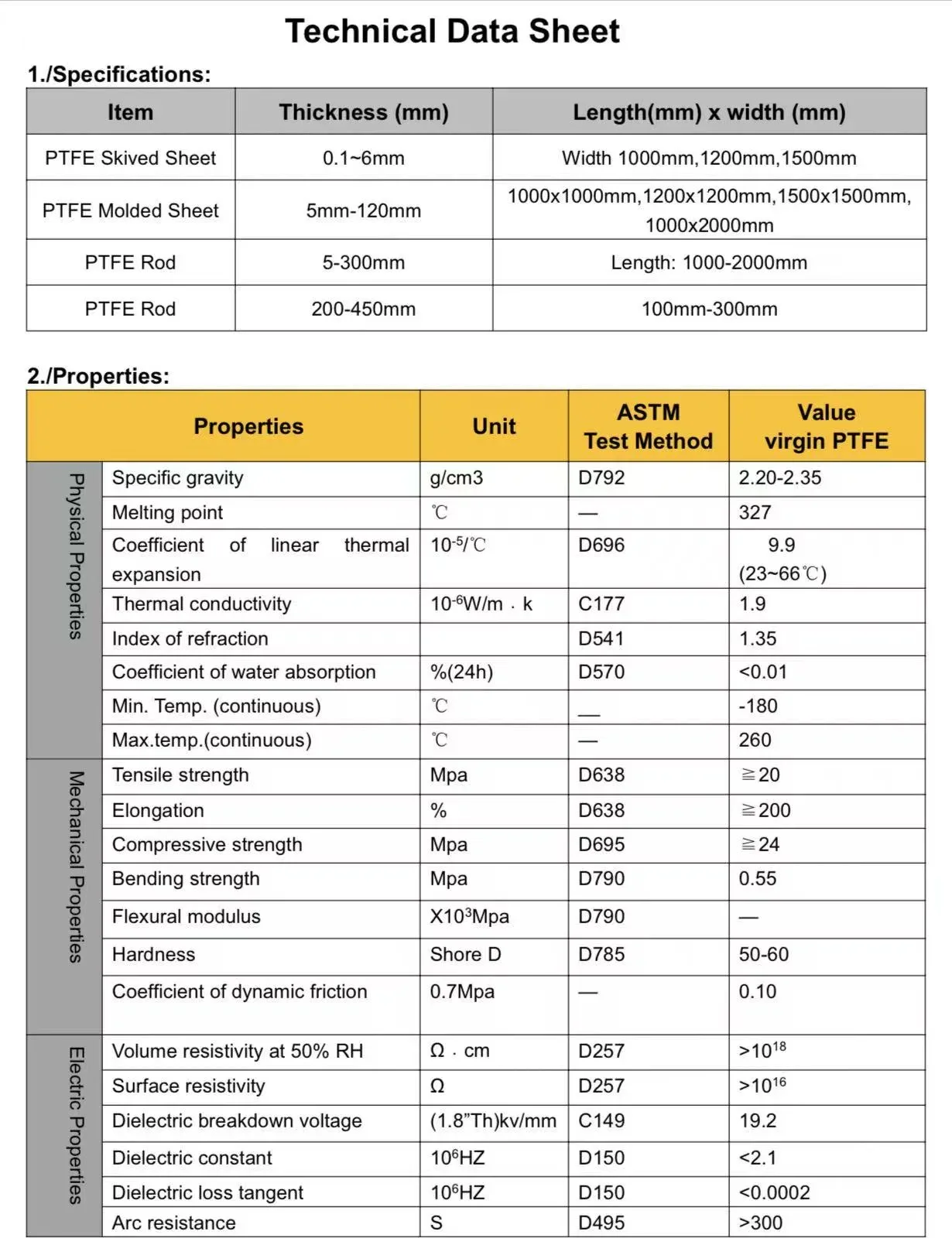

Cada remessa inclui certificados de material EN 10204 Tipo 3.1, folhas de dados de isolamento com valores de resistência à compressão e condutividade térmica, relatórios de inspeção dimensional e certificados de teste de carga quando necessário. Para projetos de petróleo e gás, podemos fornecer relatórios de testes HIC e documentação de conformidade com NACE. Para aplicações de qualidade alimentar, os relatórios de acabamento superficial e as declarações de materiais são padrão.

Perguntas frequentes

P: Você pode combinar qualquer tipo e espessura de isolamento?

R: Sim. Usinamos o bloco de isolamento de acordo com o diâmetro externo exato do tubo e a espessura do isolamento, e selecionamos o material do bloco para sua temperatura operacional.

P: Vocês fornecem a unidade completa, incluindo a placa deslizante, se for necessário movimento?

R: Sim. Podemos integrar uma placa deslizante de PTFE ou grafite na base, toda incluída no corpo de suporte.

P: Como você evita que o bloco de isolamento fique molhado?

R: O bloco é totalmente encapsulado no corpo de suporte de aço e fornecemos um colar de vedação de metal para uma conexão contínua de barreira de vapor ao isolamento do tubo.

P: E se meu tubo for de aço inoxidável ou exigir condições higiênicas?

R: Fabricamos todo o suporte em aço inoxidável 304L ou 316L com superfícies decapadas e passivadas, adequado para ambientes de lavagem e de qualidade alimentar.

P: Posso obter uma versão resistente ao fogo?

R: Sim. Podemos incorporar materiais de proteção passiva contra incêndio classificados para exposição a fogo celulósico ou a jato, mantendo a integridade de suporte de carga pelo período necessário.

Um suporte de tubo isolado é um componente pequeno em um grande projeto, mas um componente com defeito – isolamento esmagado, barreira de vapor dividida, placa deslizante emperrada – pode forçar um desligamento não planejado. Fabricamos esses suportes há mais de uma década, enviando para mais de 45 países, com mais de 70% do nosso negócio proveniente de clientes habituais. Esse registro existe porque tratamos cada suporte como uma montagem projetada e não como um item de estoque. Envie-nos o cronograma da tubulação e as especificações de isolamento. Retornaremos uma proposta dimensionada e um preço firme dentro de um dia.
