Suportes oscilantes

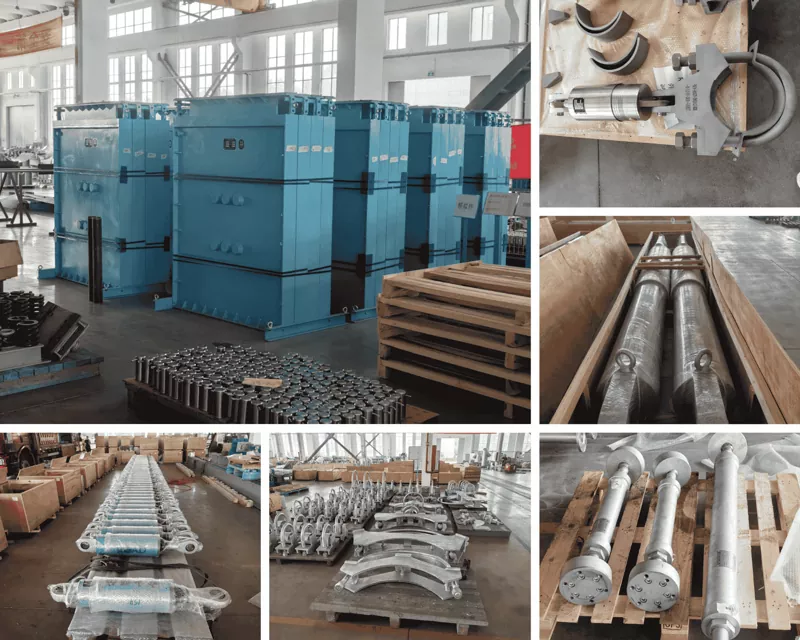

Yangzhou Tianshun projeta e fabrica amortecedores para geração de energia, petroquímica, HVAC, construção naval e aplicações nucleares. Desde 2012, nossa fábrica em Jiangsu, China — 35.000 m² e mais de 100 funcionários qualificados — fornece dispositivos de retenção de tubos para projetos em mais de 45 países. Cada amortecedor oscilante é construído sob um sistema de qualidade certificado ISO 9001:2015 e enviado com os testes necessários e a documentação do material.

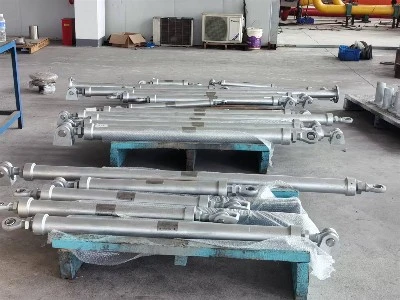

Um suporte oscilante limita o movimento lateral de um tubo sem restringir a expansão térmica na direção axial. Em operação normal, ele aceita deslocamento térmico lento ao longo do trecho do tubo. Quando surge uma força lateral - proveniente do vento, da aceleração sísmica, do golpe de aríete, da vibração de um equipamento rotativo ou do movimento das ondas numa plataforma marítima - o suporte actua como um membro rígido, mantendo o tubo na posição e transmitindo a carga à estrutura do edifício ou à cremalheira de aço. Isso protege soldas de tubos, flanges e equipamentos conectados contra danos por fadiga e impacto.

Como o suporte pode ser ajustado em qualquer ângulo, ele funciona em instalações verticais, horizontais e inclinadas. A capacidade de ajuste do seu comprimento permite que a equipe do local o ajuste ao vão construído entre a fixação do tubo e o ponto de ancoragem estrutural, absorvendo tolerâncias que os desenhos nem sempre conseguem prever.

Construção e principais características

Corpo em aço de alta resistência

O tubo do suporte, as conexões finais e as ferragens são fabricados em aço carbono ou aço de baixa liga selecionado para a carga e temperatura especificadas. Certificados de materiais padrão acompanham cada lote, confirmando propriedades mecânicas e composição química. Para ambientes corrosivos ou marítimos, estão disponíveis tipos de aço inoxidável.

Comprimento ajustável para precisão de campo

Um mecanismo de ajuste telescópico ou roscado permite que o suporte seja ajustado no comprimento exato instalado no local. As opções típicas de deslocamento de ajuste são ±25 mm, ±50 mm e ±100 mm. Esta capacidade de ajuste significa que o suporte pode ser instalado sem corte ou soldagem e compensa pequenos desalinhamentos entre a sapata do tubo e a estrutura.

Várias opções de conexão final

Para se adequar a diferentes arranjos de fixação de tubos e interfaces estruturais, o suporte pode ser fornecido com juntas esféricas, extremidades de manilha ou conexões de haste roscada. As juntas esféricas permitem a rotação angular e evitam a introdução de momentos fletores no tubo do amortecedor. As extremidades da manilha fornecem uma conexão fixa simples para instalações diretas. Fornecemos o tipo final que corresponde ao detalhe padrão do projeto.

Proteção contra corrosão para longa vida útil

O tratamento de superfície padrão é a galvanização por imersão a quente, que proporciona cobertura uniforme dentro e fora do tubo. Para maior proteção, oferecemos revestimentos epóxi de alta espessura, sistemas de epóxi ligado por fusão (FBE) e polietileno de três camadas (3PE). A escolha do revestimento é acordada com base nas condições atmosféricas do local e na temperatura de operação.

Conformidade com padrões internacionais

Os suportes oscilantes são projetados e fabricados de acordo com ASME B31.1 e B31.3 para tubulação de processo e energia, MSS SP-58 para suportes de tubos e padrões GB/T. Quando a especificação do projeto exige códigos alternativos, revisamos a compatibilidade técnica e atendemos à norma aplicável.

Especificações técnicas

Classificações de carga acima de 480 kN e percursos fora do padrão são tratados como pedidos personalizados. Nossa equipe de engenharia verifica o projeto para o caso de carga específico e fornece desenhos de aprovação antes da fabricação.

Acessórios opcionais

Para atender às demandas específicas de instalação e desempenho, os seguintes acessórios podem ser incluídos:

Restrições dinâmicas que adicionam um recurso de travamento sensível à velocidade para cargas de impulso ocasionais

Isoladores de vibração de mola combinados com o suporte para amortecer vibrações de alta frequência em tubulações de pequeno diâmetro

Hastes de conexão rígidas para aplicações onde nenhum ajuste de comprimento é necessário e um tirante simples é preferido

Revestimentos anticorrosivos atualizados, como FBE e 3PE, para serviços enterrados ou submarinos

Esses acessórios são integrados na fábrica e o conjunto completo é testado como uma unidade única antes do envio.

Controle de qualidade e documentação

Cada suporte oscilante é verificado dimensionalmente e, quando aplicável, testado em carga para confirmar a capacidade especificada. Para aplicações dinâmicas ou sísmicas, fornecemos certificados de teste e rastreabilidade do material até o número de calor. As soldas são examinadas por pessoal qualificado usando testes visuais e, quando necessário, testes de penetração.

Nossos procedimentos certificados pela ISO 9001 controlam todo o processo, desde o recebimento da inspeção de aço e materiais de revestimento até a montagem final e embalagem. Mais de 70% de nossos pedidos vêm de clientes recorrentes que confiam no desempenho de nossas restrições de tubos, projeto após projeto.

Onde os amortecedores são instalados

Geração de energia

As principais linhas de vapor e água de alimentação em usinas térmicas e nucleares contam com suportes oscilantes para restringir o movimento lateral durante golpes de vapor e eventos sísmicos sem restringir o crescimento térmico axial.

Plantas petroquímicas e de refinaria

Os racks de tubos em unidades de processo são equipados com suportes de oscilação para limitar a oscilação causada pelo vento, explosão e vibração do fluxo bifásico. O comprimento ajustável os torna práticos para adaptação em racks congestionados existentes.

HVAC e edifícios altos

Os risers de água gelada, as linhas de água do condensador e as tubulações de encanamento em edifícios altos usam suportes oscilantes para controlar o movimento lateral induzido pelo ciclo térmico e pela oscilação do edifício. O acabamento galvanizado é adequado para locais expostos em ambientes internos e externos.

Construção naval e plataformas marítimas

A tubulação em embarcações e plataformas offshore enfrenta movimentos constantes de ondas e máquinas. Os suportes oscilantes com corpos de aço inoxidável e revestimentos de alta corrosão mantêm o alinhamento e protegem as juntas dos tubos contra fadiga nesses ambientes agressivos.

Instalações nucleares

Os sistemas de tubulação relacionados à segurança empregam suportes oscilantes projetados para o caso do código nuclear específico do projeto, com materiais completos e pacotes de documentação de teste.

Perguntas frequentes

Qual a diferença entre um amortecedor oscilante e um amortecedor rígido ou amortecedor?

Um suporte rígido bloqueia todos os movimentos, incluindo a expansão térmica, que pode sobrecarregar o tubo. Um amortecedor hidráulico permite movimento térmico lento e trava somente sob movimento dinâmico rápido. Um amortecedor oscilante fornece restrição lateral rígida em um plano, ao mesmo tempo que permite o deslocamento térmico axial, tornando-o adequado para aplicações onde a direção do crescimento térmico é conhecida e a carga lateral é previsível.

Qual limite de temperatura se aplica ao suporte de aço carbono padrão?

Os suportes padrão em aço carbono com acabamento galvanizado por imersão a quente podem operar até aproximadamente 350 °C. Para temperaturas mais altas de até 550 °C, usamos ligas de aço e revestimentos para altas temperaturas ou deixamos o corpo sem revestimento. Os componentes da conexão final também são selecionados para se adequarem à temperatura elevada. Recomendamos compartilhar a temperatura real da superfície do tubo durante a consulta para que o material correto seja escolhido.

O amortecedor oscilante pode ser instalado em qualquer orientação?

Sim. O suporte pode ser montado verticalmente, horizontalmente ou em ângulo. As conexões finais da junta esférica acomodam desalinhamento angular e o comprimento ajustável aceita tolerâncias locais em qualquer orientação. O único requisito é que a estrutura em ambas as extremidades possa suportar a carga especificada.

A personalização está disponível além dos intervalos listados?

Fornecemos regularmente amortecedores oscilantes com cargas acima de 480 kN, cursos de ajuste não padronizados e acessórios de extremidade especiais. Pedidos personalizados são tratados com desenhos de aprovação e cálculos de projeto fornecidos antes do início da fabricação.

Que documentação acompanha uma remessa?

Cada pedido inclui certificados de teste de materiais, relatórios dimensionais, conformidade de tratamento de superfície e, quando necessário, registros de testes funcionais. Para aplicações nucleares ou críticas para a segurança, fornecemos documentação completa de rastreabilidade e conformidade, conforme especificado no pedido de compra.

Quais são seus prazos de entrega típicos?

Os amortecedores oscilantes padrão com especificações comuns podem ser fabricados em quatro a cinco semanas. Cargas maiores, ligas de aço e revestimentos especiais podem estender o cronograma. Confirmamos a data exata de entrega no momento da cotação e mantemos um planejamento de produção transparente durante todo o processo.

Trabalhando com Tianshun

Quando você entrar em contato conosco sobre um requisito de suporte de oscilação, um gerente de conta dedicado com conhecimento em engenharia de produto responderá dentro de 24 horas. Nossa equipe analisa seus dados de carga, temperatura operacional, tamanho do tubo e preferência de conexão final para propor uma configuração adequada ao projeto e ao local. Comprimentos personalizados, revestimentos especiais e pacotes de documentação fazem parte do nosso fornecimento diário, não são exceções.

Após a entrega, permanecemos à disposição para aconselhamento de instalação e suporte pós-instalação. A confiança de longo prazo de nossos clientes, refletida na repetição de negócios acima de 70%, confirma que nossos amortecedores oscilantes funcionam conforme o esperado ao longo de anos de serviço.

Tecnologia Co. do encanamento de Yangzhou Tianshun, Ltd.

Instalação de 35.000 m², Jiangsu, China – exportando para mais de 45 países.

Suportes oscilantes que seguram o tubo lateralmente enquanto o deixam respirar axialmente.
