Amortecedor de massa sintonizado

Um amortecedor de massa sintonizado, muitas vezes chamado de TMD ou absorvedor harmônico, é um sistema secundário de massa-mola-amortecedor conectado a uma estrutura em um ponto de alta amplitude de vibração. Sua função é neutralizar o movimento ressonante. Quando o vento, o tráfego de pedestres ou as máquinas excitam uma das frequências naturais da estrutura, o TMD oscila em oposição, retirando energia mecânica da estrutura primária e dissipando-a na forma de calor. O resultado é uma redução notável na oscilação, aceleração e deslocamento, o que melhora o conforto dos ocupantes, protege os elementos não estruturais e prolonga a vida útil da fadiga.

Yangzhou Tianshun fornece amortecedores de massa sintonizados para edifícios, pontes, pilhas industriais e características arquitetônicas delgadas. O trabalho de projeto e fabricação é apoiado por mais de duas décadas de experiência em tecnologia de amortecimento, realizado sob um sistema de gestão de qualidade que atende aos requisitos da ISO 9001.

Como os três componentes estão ajustados à estrutura

Um TMD funciona porque três parâmetros – massa, rigidez e amortecimento – são ajustados para corresponder às características dinâmicas da estrutura hospedeira.

A massa é dimensionada como uma fração da massa modal do modo de vibração alvo. As proporções de massa típicas variam de 0,5% a 5% da massa modal, dependendo do espaço disponível, do desempenho exigido e das restrições estruturais. Uma massa maior geralmente proporciona maior redução de vibração, mas também impõe carga de gravidade adicional no piso ou na estrutura.

A rigidez, geralmente fornecida por molas helicoidais ou molas de lâmina, é selecionada de modo que a frequência natural do TMD quase coincida com a frequência estrutural problemática. Às vezes, um pequeno deslocamento deliberado é introduzido para ampliar a largura de banda efetiva. Quando a estrutura começa a ressoar, a massa do TMD oscila quase na mesma frequência, mas fora de fase, gerando uma força inercial que empurra o movimento da estrutura.

O elemento de amortecimento - geralmente um amortecedor viscoso ou um amortecedor de correntes parasitas - controla a amplitude da própria oscilação do TMD e determina quanta energia pode ser removida por ciclo. Muito pouco amortecimento proporciona uma resposta nítida, mas estreita; demais bloqueia a massa e cancela o benefício. A taxa de amortecimento ideal é calculada com base na relação de massa e no desempenho desejado em toda a faixa de frequência de interesse.

Uma vez que esses três parâmetros estejam configurados corretamente, o DM funciona sem alimentação externa, válvulas ou sinais de controle. Ele responde automaticamente sempre que a estrutura entra em ressonância e permanece inativo em condições não críticas.

Abordagem de design e fabricação

Cada TMD que entregamos é uma montagem específica do projeto. Começamos com a análise modal da estrutura – as frequências naturais, os modos de operação e as massas modais – geralmente fornecidas pelo engenheiro estrutural responsável. A partir destes dados selecionamos a massa, calculamos a rigidez necessária da mola e definimos as características de amortecimento que proporcionarão a redução especificada na aceleração ou deslocamento.

O corpo de massa é normalmente fabricado a partir de placas de aço aparafusadas ou soldadas em um bloco compacto. As molas são encomendadas de fabricantes especializados de acordo com a taxa exata e a resistência à fadiga exigidas. O amortecimento pode ser alcançado através de elementos viscosos fluidos, almofadas viscoelásticas ou sistemas magnéticos de correntes parasitas, dependendo do curso, vida útil e preferências de manutenção. Todos os componentes são montados e alinhados em uma estrutura de suporte rígida que é então fixada à estrutura.

A rastreabilidade do material é mantida para as peças de suporte de carga e os certificados das molas estão incluídos no pacote de documentação. Antes do envio, verificamos a frequência natural e a taxa de amortecimento do TMD montado em uma bancada de teste. Um relatório confirmando que o dispositivo atende às metas do projeto é entregue junto com o produto.

Escopo técnico

Para aplicações de frequência muito baixa, como chaminés altas ou torres de observação, TMDs do tipo pêndulo podem ser fornecidos onde a força de restauração da gravidade fornece a rigidez necessária.

Onde os amortecedores de massa sintonizados fazem uma diferença mensurável

Pontes e postes

Passadiços e pontes rodoviárias de grandes vãos são susceptíveis à oscilação lateral induzida pelos peões e à vibração induzida pelo vento. Um TMD instalado sob o convés ou dentro do poste reduz a aceleração para níveis confortáveis ​​e evita fadiga em cabos e juntas.

Estruturas altas e delgadas

Chaminés, torres de televisão e torres de observação sofrem liberação de vórtices e vibração de vento cruzado induzida por rajadas. Um TMD no topo ou próximo ao anti-nó do modo crítico reduz a amplitude e protege o invólucro estrutural.

Estruturas pedonais

Escadas, varandas de auditórios e passarelas excitadas por caminhada, corrida ou movimento rítmico da multidão podem ser desafinadas com um DTM. A massa, as molas e o amortecedor costumam ficar escondidos sob a passarela ou dentro de um teto falso.

Edifícios industriais e plataformas de equipamentos

Ventiladores, compressores, centrífugas e outras máquinas rotativas criam vibração em estado estacionário em frequências conhecidas. Ajustar um amortecedor à velocidade de operação do equipamento ou à frequência de ressonância do piso evita que a vibração se propague para áreas adjacentes e reduz a manutenção nas conexões de tubulações e gabinetes elétricos.

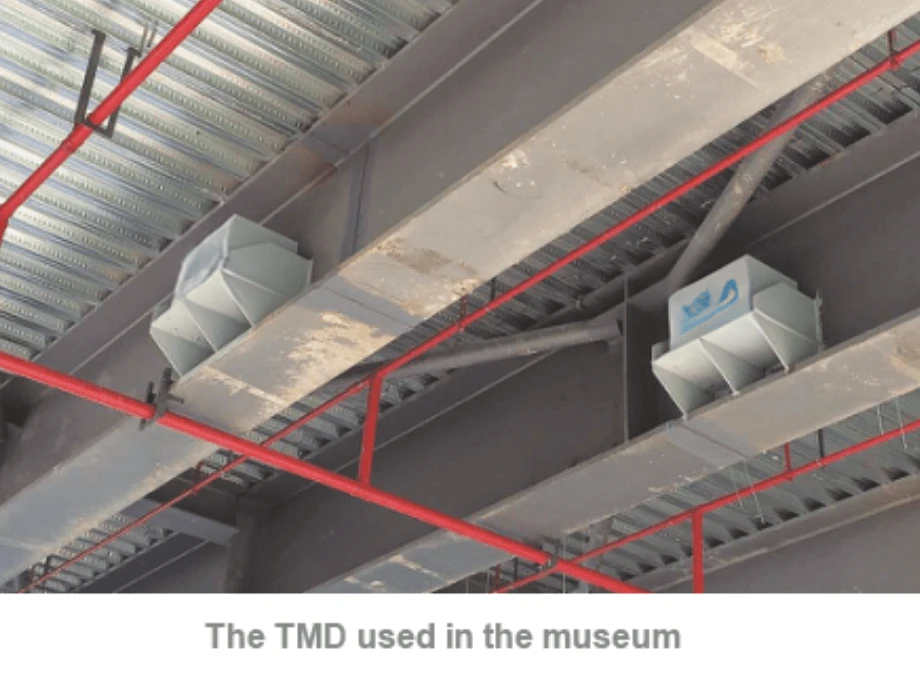

Pisos de construção com grandes vãos abertos

Pisos de escritórios, ginásios e salas de concerto com baixa frequência natural podem parecer agitados quando as multidões se movem no ritmo. Um TMD instalado no vão do teto ou sob o piso elevado atenua o movimento sem alterar o layout arquitetônico.

Perguntas frequentes

Como você determina o tamanho e o ajuste corretos para um DTM?

O engenheiro estrutural fornece os resultados da análise modal: frequências naturais, formas modais e massas modais. Em seguida, calculamos a massa, a rigidez e o amortecimento usando fórmulas de ajuste estabelecidas. Se for necessária uma campanha de medição em campo para verificar as frequências construídas, podemos apoiar esse processo e ajustar o TMD antes do comissionamento final.

Um TMD pode funcionar para vários modos de vibração?

Um único TMD é sintonizado em uma frequência específica. Se vários modos precisarem de controle, vários TMDs poderão ser instalados, cada um visando uma frequência diferente. Alternativamente, um conjunto distribuído de TMDs menores pode cobrir uma banda de frequência mais ampla.

Um DTM requer manutenção?

Componentes mecânicos como molas e rolamentos devem ser inspecionados visualmente em intervalos regulares, e a frequência natural pode ser verificada periodicamente com acelerômetros portáteis. Os elementos de amortecimento, especialmente se forem amortecedores de fluido selados, normalmente não necessitam de manutenção durante sua vida útil projetada. Fornecemos um cronograma de inspeção em cada entrega.

A adição de um TMD afetará a carga estática do edifício?

Sim, o TMD adiciona uma carga permanente concentrada igual à sua massa. O engenheiro estrutural deve levar isso em conta no projeto do piso ou da estrutura. Fornecemos detalhes precisos de peso, pegada e fixação no início do processo de projeto para que o reforço local possa ser incluído, se necessário.

Qual é o prazo típico de entrega de um TMD personalizado?

Os prazos de entrega dependem do tamanho da massa e do tipo de amortecedor. Como referência, um DTM padrão na faixa de 500 kg a 5.000 kg pode ser construído e testado em dez a quatorze semanas. Unidades maiores ou que exijam testes de qualificação extensivos podem demorar mais, o que confirmamos na fase de cotação.

Trabalhando com Tianshun

Envie-nos seus dados modais ou uma descrição do problema de vibração e um engenheiro de aplicação responderá dentro de um dia útil com uma configuração preliminar do TMD e uma estimativa de desempenho. Colaboramos com a equipe do projeto para finalizar a geometria da massa, disposição das molas e tipo de amortecimento para que o amortecedor se ajuste ao espaço disponível e atenda às especificações de desempenho. Acabamentos personalizados, gabinetes à prova de intempéries e instrumentação de monitoramento remoto fazem parte do nosso fornecimento padrão.

Nossos marcos de produção são comunicados abertamente e fornecemos um relatório de teste final que confirma os parâmetros de ajuste executados. Após a entrega, permanecemos disponíveis para suporte de comissionamento e aconselhamento de manutenção a longo prazo.

Amortecedores de massa sintonizados que se movem contra o movimento, acalmando a estrutura sem precisar de um único watt de energia externa.
