Cabide de mola industrial

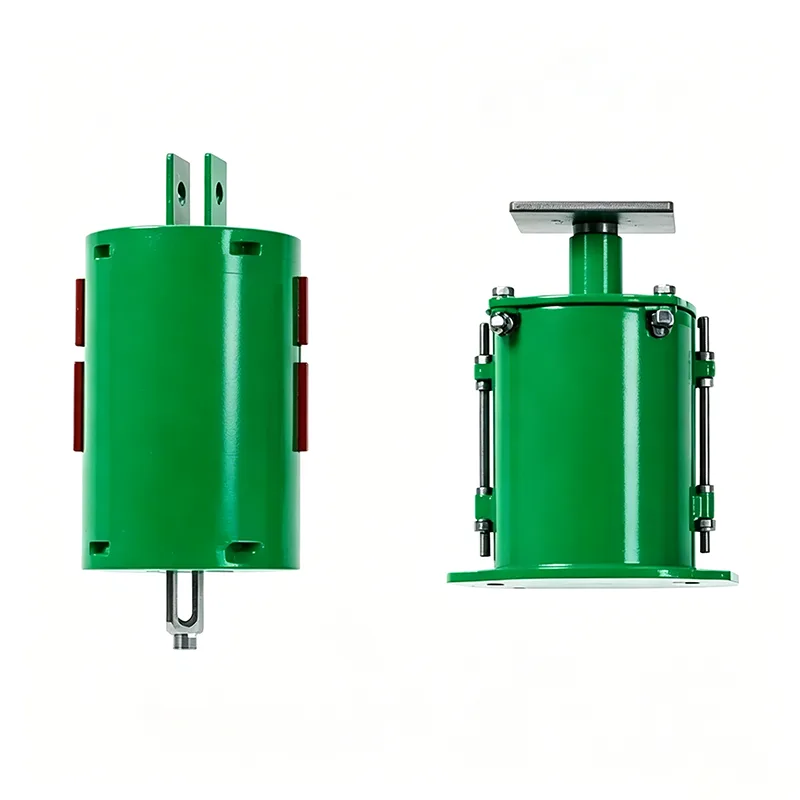

Industrial Spring Hanger é um dispositivo de suporte dedicado para sistemas de tubulação industrial. Ele é projetado para suportar o peso morto das tubulações, compensar o deslocamento causado pela expansão e contração térmica e isolar a vibração mecânica. Desde 2012, a Yangzhou Tianshun Piping tem se concentrado na pesquisa e desenvolvimento e na fabricação de tais produtos. Nos últimos 14 anos, produzimos mais de 500.000 conjuntos, que são amplamente adotados em projetos industriais de alto padrão em todo o mundo. Nossos produtos são fabricados em estrita conformidade com os padrões internacionais, oferecendo soluções padronizadas e personalizadas para atender às diversas condições de trabalho.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Princípio de funcionamento

Aproveitando as propriedades elásticas das molas, o Industrial Spring Hanger mantém uma força de suporte constante quando as tubulações produzem deslocamento vertical. Quando as tubulações se expandem ou contraem devido a mudanças de temperatura, as molas se esticam e comprimem de acordo. Isso garante que as cargas da tubulação sejam transmitidas uniformemente às estruturas do edifício, evitando a ruptura da tubulação e danos ao equipamento resultantes da concentração de tensões causadas por restrições rígidas. Enquanto isso, o efeito de amortecimento das molas absorve efetivamente a vibração gerada por bombas, compressores e outros equipamentos e reduz a transmissão de ruído.

Especificações Técnicas do Produto

Tabela de especificações de suporte de mola variável	Exemplo
Tipo/configuração de cabide	Tipo A, B, C, D, E, F, G
Tamanho da mola/Não.	Nº 0 - Nº 22
Faixa de viagem	30mm, 60mm, 90mm, 120mm 180mm
Carga Operacional	0,2 kN - 400 kN
Carga Instalada (Carga Fria)	kN/kgf
Carga Operacional (Carga Quente)	kN/kgf
Direção do Movimento	Para cima / para baixo
Variabilidade (%)	≤ 25% (Padrão)
Tratamento de superfície	Imersão a Quente Galv/ Pintado
Material da Habitação	Aço Carbono (Q235/Q355)

Recursos principais

▶  Alta precisão de carga: cada unidade é calibrada em carga antes da entrega, com o erro de carga controlado dentro de ±5%.

▶  Excelente resistência à fadiga: todas as molas passaram nos testes de fadiga de 100.000 ciclos sem deformação permanente ou fratura.

▶  Alto fator de segurança: O fator de segurança do projeto não é inferior a 1,5, garantindo desempenho confiável sob condições extremas de trabalho.

▶  Desempenho anticorrosivo superior: acabamento com galvanização por imersão a quente ou revestimento epóxi rico em zinco, adequado para ambientes corrosivos, como áreas costeiras e fábricas de produtos químicos.

▶  Monitoramento visual: Equipado com escalas de deslocamento claras para fácil instalação no local e inspeção operacional.

Comparação de desempenho

Itens de comparação	Produtos comuns no mercado	Cabide de mola industrial Tianshun
Primavera	Aço carbono comum	Aço mola 60Si2MnA / 50CrVA
Processo de tratamento térmico	Extinção única	Tratamento térmico em três estágios (tratamento de têmpera + revenimento + estabilização)
Tolerância de carga	±10% ~ ±15%	Dentro de ±5%
Vida de fadiga	30.000 ciclos	Mais de 100.000 ciclos
Tratamento de superfície	Revestimento de tinta comum	Galvanização por imersão a quente / Primer epóxi rico em zinco + acabamento
Padrão de inspeção	Inspeção de amostragem	Inspeção 100% completa

Cenários de aplicação

O Industrial Spring Hanger é aplicável a todos os sistemas de tubulação industrial sujeitos a flutuações de temperatura e vibração. Ele funciona excepcionalmente bem nos seguintes cenários:

▶  Dutos de processo de alta temperatura e alta pressão para unidades de refino de petróleo

▶  Principais tubulações de vapor e tubulações de água de alimentação de usinas de energia

▶  Dutos criogênicos em terminais de recebimento de GNL e plantas de gaseificação

▶  Tubulações que transportam meios corrosivos em fábricas químicas e farmacêuticas

▶  Dutos troncais principais de redes de aquecimento central urbano

▶  Dutos de gás e oxigênio em usinas metalúrgicas de ferro e aço

Sistema de garantia de qualidade

Cada produto passa por testes internos abrangentes antes do envio

Capas de testes internos

Inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT (quando aplicável), testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Observação: testes internos não são testes de terceiros credenciados pela ILAC

Testes testemunhados por terceiros ou testes de laboratório estão disponíveis como um serviço opcional cotado separadamente.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Incluindo curvas de carga-deslocamento.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

O que nos diferencia

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também facilitamos testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Serviços de Apoio

▶  Serviço de seleção técnica gratuito: fornecemos seleção e cálculo profissional de cabides com base nos parâmetros da tubulação e nas condições reais de trabalho.

▶  Design personalizado: Design fora do padrão para requisitos especiais de carga, deslocamento ou espaço de instalação limitado.

▶  Suporte técnico no local: engenheiros profissionais podem ser enviados para orientar a instalação e o comissionamento no local.

▶  Fornecimento de peças de reposição de longo prazo: mantemos um depósito de peças de reposição bem equipado para oferecer suporte imediato às demandas de peças de reposição.

Para mais parâmetros técnicos ou soluções customizadas de Cabide de Mola Industrial, entre em contato com nossa equipe de vendas para obter documentos detalhados.
