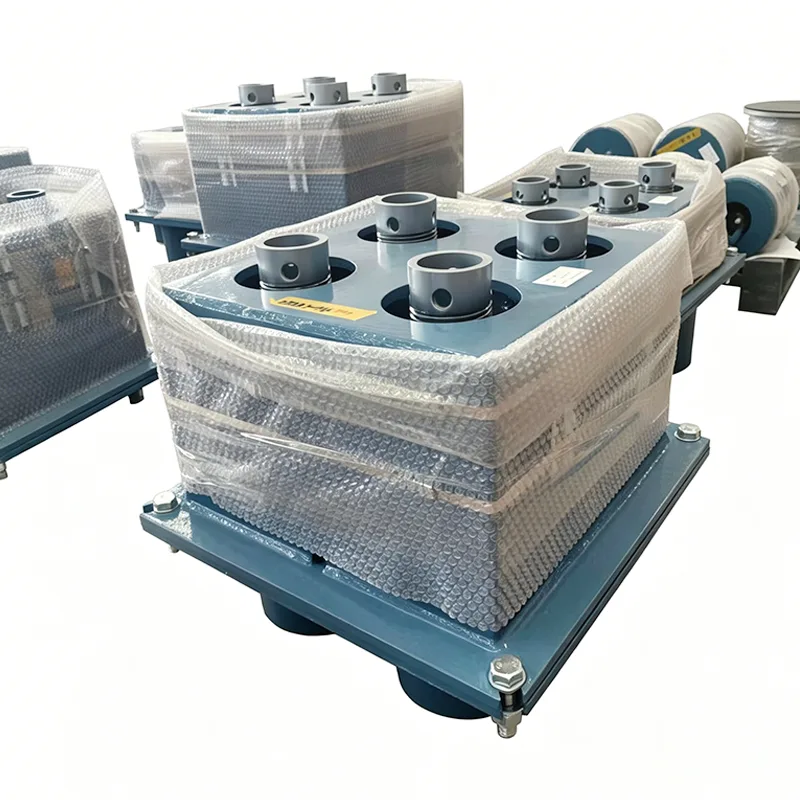

Suporte de Mola Variável Petroquímica

Os sistemas de dutos em plantas petroquímicas operam por longo prazo sob alta temperatura, alta pressão, ambientes altamente corrosivos e inflamáveis/explosivos e requerem de 3 a 5 anos de operação contínua e ininterrupta. Sob tais condições, os suportes de molas industriais comuns são propensos a fraturas por fadiga da mola, perfuração por corrosão do alojamento e conexões soltas. Estas questões não só causam concentração de tensão nos oleodutos, levando ao vazamento de meios, mas também podem resultar em paralisações não planejadas de fábricas, trazendo perdas econômicas de dezenas de milhões de yuans.

Esta figura mostra a curva de desempenho de deslocamento de carga de um suporte/suspensor de mola variável, incluindo parâmetros-chave de carga e deslocamento para verificar a precisão do suporte de carga e a confiabilidade operacional do produto.

Cada unidade está sujeita a calibração de carga e testes de desempenho antes do envio. O desvio da carga de ajuste é controlado dentro de ±5%, em conformidade com a norma internacional ANSI/MSS‑SP‑58‑2018, bem como com a NB/T47039‑2013.

Os produtos atendem aos requisitos técnicos para sistemas de tubulação de energia, petroquímica e outros sistemas de tubulação industrial. De acordo com MSS‑SP‑58‑2018, a variabilidade de carga máxima permitida para unidades de mola variável não deve exceder 25% da carga quente operacional durante o percurso de trabalho completo.

Visando esses riscos específicos da indústria, desenvolvemos o Suporte de Mola Variável Petroquímica dedicado, que é totalmente adaptado aos rigorosos requisitos da indústria petroquímica, desde materiais e estrutura até processos de fabricação.

Posicionamento do produto principal

O Suporte de Mola Variável Petroquímica é um produto elástico de suporte de dutos projetado exclusivamente para plantas petroquímicas. Absorve o deslocamento vertical causado pela expansão e contração térmica da tubulação através da deformação elástica das molas, enquanto transmite uniformemente as cargas da tubulação para as estruturas civis.

O Oleoduto Yangzhou Tianshun entrou no campo de suporte de dutos petroquímicos em 2012. Nos últimos 14 anos, fornecemos mais de 1,2 milhão de conjuntos de produtos para mais de 280 projetos de refino, etileno e GNL em todo o mundo, com o desempenho do produto verificado pelas condições reais de trabalho por até 12 anos.

Especificações Técnicas do Produto

Tabela de especificações de suporte de mola variável	Exemplo
Tipo/configuração de cabide	Tipo A, B, C, D, E, F, G
Tamanho da mola/Não.	Nº 0 - Nº 22
Faixa de viagem	30mm, 60mm, 90mm, 120mm 180mm
Carga Operacional	0,2 kN - 400 kN
Carga Instalada (Carga Fria)	kN/kgf
Carga Operacional (Carga Quente)	kN/kgf
Direção do Movimento	Para cima / para baixo
Variabilidade (%)	≤ 25% (Padrão)
Tratamento de superfície	Imersão a Quente Galv/ Pintado
Material da Habitação	Aço Carbono (Q235/Q355)

Sistema de correspondência de materiais classificados e fabricação de precisão

Solução de adaptação de materiais em três níveis

Com base no grau de corrosão e nos requisitos de temperatura de diferentes condições de trabalho, estabelecemos um sistema de materiais classificados para suportes de molas variáveis ​​petroquímicas para evitar excesso de engenharia ou desempenho insuficiente:

▶  Grau básico: carcaça Q345B + mola 60Si2MnA, adequada para tubulações de serviços públicos de temperatura normal sem forte corrosão

▶  Grau Avançado: carcaça de aço inoxidável 304 + mola 50CrVA com tratamento de galvanização por imersão a quente, adequada para corrosão média e tubulações de processo abaixo de 300 ℃

▶  Grau especial: carcaça 316L / Hastelloy + mola de liga de alta temperatura à base de níquel, adequada para corrosão forte, condições de alta temperatura de 550 ℃ ou baixa temperatura de -196 ℃

Controle chave do processo de fabricação

Todos os produtos adotam processos de produção CNC padronizados, com 100% de rastreabilidade para os principais procedimentos:

▶  Enrolamento de mola: usando máquinas de mola CNC importadas da Alemanha, os erros de passo e diâmetro da mola são controlados dentro de 0,1 mm

▶  Tratamento térmico: Adotando têmpera a vácuo + três processos de têmpera para eliminar completamente o estresse interno da mola, melhorando a resistência à fadiga em 60%

▶  Soldagem: usando soldagem a arco de argônio, com teste de 100% de penetração nas soldas para garantir que não haja porosidade, rachaduras ou outros defeitos

▶  Tratamento de superfície: Três processos de remoção de ferrugem com jato de areia + primer epóxi rico em zinco + acabamento de fluorocarbono, com espessura total de revestimento ≥120μm

Principais diferenças em relação aos suportes de uso geral

Dimensão de comparação	Suporte de mola variável de uso geral	Suporte de Mola Variável Petroquímica
Vida anticorrosiva	Tinta comum, 1-2 anos	Anticorrosão de três camadas, ≥10 anos
Desempenho à prova de explosão	Nenhum design à prova de explosão	Compatível com os padrões à prova de explosão ATEX, sem risco de faísca
Cobertura de inspeção	Inspeção de amostragem, taxa de amostragem de 5%	Inspeção 100% completa, cada unidade vem com relatório de teste
Vida de fadiga	50.000-80.000 ciclos	≥150.000 ciclos, atendendo aos requisitos de operação de longo prazo
Seleção de Materiais	Material de aço carbono único	Sistema de materiais de três níveis, adaptado com precisão às condições de trabalho

Cenários típicos de aplicação

Os suportes de molas variáveis ​​petroquímicas são amplamente utilizados em instalações importantes em toda a cadeia da indústria petroquímica:

▶  Dutos de transmissão de petróleo bruto e produtos em unidades de destilação atmosférica e a vácuo

▶  Reação de petróleo e gás, tubulações de circulação de catalisador em unidades de craqueamento catalítico fluido

▶  Gás de craqueamento em alta temperatura e tubulações de etileno em baixa temperatura em unidades de craqueamento de etileno

▶  Dutos de hidrogênio e produtos petrolíferos de alta pressão em unidades de hidrofinação

▶  Gás natural liquefeito e gasodutos BOG em terminais de GNL

▶  Tubulações de entrada/saída e de combate a incêndio em tanques de produtos petrolíferos

Controle de qualidade de processo completo

Estabelecemos um sistema de qualidade de circuito fechado desde o projeto até o serviço pós-venda para garantir que cada suporte de mola variável petroquímica atenda aos mais altos padrões de segurança da indústria petroquímica:

Cada produto passa por testes internos abrangentes antes do envio

Capas de testes internos

Inspeção dimensional e visual, PMI (Identificação Positiva de Material), testes de dureza, testes não destrutivos MT/PT (quando aplicável), testes de carga de mola com curvas de carga-deslocamento e medição de espessura de revestimento. São fornecidos Relatórios de Teste de Fábrica (FTR) e Relatórios de Teste de Material (MTR).

Observação: testes internos não são testes de terceiros credenciados pela ILAC

Testes testemunhados por terceiros ou testes de laboratório estão disponíveis como um serviço opcional cotado separadamente.

Serviços opcionais de inspeção de terceiros (citados separadamente)

1. Teste de materiais

Análise de composição química, testes de tração, testes de impacto Charpy em baixa temperatura e testes de dureza.

2. Soldar END

Teste de Partículas Magnéticas (MT), Teste de Líquido Penetrante (PT), Teste Ultrassônico (UT) e Teste Radiográfico (RT).

3. Teste de desempenho de carga de mola

Incluindo curvas de carga-deslocamento.

4. Inspeção de proteção contra corrosão de galvanização por imersão a quente / revestimento epóxi

5. Testes testemunhados, vigilância de fábrica e inspeção pré-embarque (PSI)

Nossas vantagens

Comparado com o sistema internacional de suporte de tubos LISEGA

Nossa precisão de carga de produto, padrões de teste e sistemas de documentação são comparados com o sistema internacional de suporte de tubos LISEGA.

O que nos diferencia

Ao contrário dos fabricantes nacionais padrão que fornecem apenas o produto em si, fornecemos uma curva carga-deslocamento com cada unidade de mola. Também facilitamos testes SGS de terceiros e inspeções testemunhadas, e apoiamos revisões de documentos por engenheiros de PE/CPE para projetos no exterior.

Serviços Técnicos Exclusivos

▶  Avaliação gratuita das condições de trabalho e cálculo de seleção: Fornece análise de tensão profissional e soluções de seleção de suporte/suporte com base em parâmetros de tubulação e condições de trabalho

▶  Personalização de produto fora do padrão: serviços de projeto individuais para requisitos especiais de carga, deslocamento ou espaço de instalação

▶  Orientação de instalação no local: envio de engenheiros certificados para orientar a instalação e o comissionamento no local

▶  Serviço de inspeção regular: Fornece serviços trimestrais de inspeção e manutenção para clientes de cooperação anual

▶  Resposta de peças sobressalentes de emergência: estabelecimento de um depósito de peças sobressalentes dedicado para garantir que as peças sobressalentes de emergência sejam despachadas dentro de 24 horas

Perguntas frequentes (FAQ)

P: Seus suportes de mola variável petroquímica podem ser personalizados com materiais especiais?

R: Sim. Além do sistema de materiais padrão de três níveis, podemos fornecer personalizações com ligas especiais como Hastelloy C276, Monel 400 e Inconel 625 para se adaptar a condições extremas, como corrosão forte e temperatura ultra-alta. O prazo de entrega para produtos de materiais especiais é geralmente de 45 a 60 dias, consulte nossa equipe de vendas para obter detalhes.

P: Este produto pode atender aos requisitos de operação contínua e ininterrupta de 3 a 5 anos de plantas petroquímicas?

R: Sim. Nossos suportes de molas variáveis ​​petroquímicas passaram por 150.000 ciclos de fadiga e operaram continuamente por até 12 anos sem falhas nas condições reais de trabalho. Todos os produtos adotam estrutura dupla anti-afrouxamento e design totalmente vedado, evitando efetivamente o afrouxamento e a corrosão durante a operação, atendendo totalmente aos requisitos de operação de longo prazo.

P: Quais documentos de inspeção estão incluídos em cada produto no momento do envio?

R: Cada produto vem com documentos completos de certificação de qualidade, incluindo: Certificado de teste de matéria-prima (MTC EN 10204 3.1), Relatório de teste de carga de mola, Relatório de inspeção dimensional e Certificado de conformidade do produto. Caso seja necessária a inspeção de terceiros pela SGS, BV, TUV ou outras instituições, podemos providenciar com antecedência e emitir os relatórios correspondentes.
